Absorptionsgefäße richtig einsetzen

Wofür ein Absorptionsgefäß verwendet wird

Ein Absorptionsgefäß wird an einem Chemikalienbehälter montiert, wenn beim Befüllen oder Lagern Abluft, Dämpfe oder Gase entstehen können. Die Abluft wird durch eine Flüssigkeitsvorlage geführt. Dabei können bestimmte gasförmige Bestandteile gebunden oder neutralisiert werden.

Das ist besonders bei Chemikalienbehältern relevant, aus denen saure oder stark riechende Dämpfe austreten können. Auf der Seite wird als Hauptanwendung die Lagerung von ausgasender Salzsäure genannt. Das Absorptionsgefäß wirkt dabei als einfache Abluftreinigung und als Geruchsverschluss über eine Waschflüssigkeitsvorlage.

Funktion über Flüssigkeitsvorlage

Die Abluft wird über ein Tauchrohr durch die Waschflüssigkeit geleitet. Dadurch kommt das Gas mit der Vorlageflüssigkeit in Kontakt. Je nach Medium und Waschflüssigkeit können saure Bestandteile neutralisiert oder Gerüche reduziert werden.

Die Befüllung des Absorptionsgefäßes erfolgt über den Entlüftungswinkel. Im Betriebszustand übernimmt dieser Winkel die Entlüftungsfunktion. Die benötigte Füllhöhe wird über eine Markierung am Schwenkrohr vorgegeben. Durch Abkippen des Schwenkrohrs kann die Waschflüssigkeit entleert werden.

Einsatz bei Salzsäure und sauren Dämpfen

Bei Salzsäurebehältern können saure Dämpfe entstehen, insbesondere beim Befüllen. Ein Absorptionsgefäß kann diese Abluft über eine alkalische Waschflüssigkeit führen und dadurch neutralisieren.

Als Vorlage wird auf der Seite Wasser mit auf 10 % verdünntem NaOH genannt. Dadurch wird eine alkalische Waschflüssigkeit bereitgestellt, die saure Bestandteile aufnehmen kann. Die Auswahl und Herstellung der Waschflüssigkeit muss jedoch sicherheitstechnisch und anwendungsbezogen geprüft werden.

Anschluss und Befüllleistung

Das Absorptionsgefäß wird auf den Behälter aufgeschraubt. Auf der Seite wird ein Stutzen DN25 genannt. Außerdem wird eine maximale Befüllleistung von 500 l/h angegeben.

Diese Begrenzung ist wichtig, weil das Absorptionsgefäß nur für definierte Abluftmengen geeignet ist. Bei höheren Befüllleistungen oder größeren Gasmengen kann ein einfaches Absorptionsgefäß zu klein sein. Dann sind größere Absorber oder Abluftwäscher mit Umwälzpumpe zu prüfen.

Rückdruck beim Befüllen

Beim Befüllen eines Chemikalienbehälters darf durch die Abluftreinigung kein unzulässig hoher Rückdruck entstehen. Das Absorptionsgefäß ist laut Seite so ausgelegt, dass im vorgesehenen Betriebsablauf kein übermäßiger Rückdruck auf den Dosierbehälter entsteht.

Trotzdem muss die Einbausituation geprüft werden. Behälter, Befüllleitung, Entlüftung, Volumenstrom, Chemikalie und Anschlussgröße müssen zusammenpassen. Eine verstopfte, falsch befüllte oder ungeeignete Abluftführung kann den Befüllvorgang beeinträchtigen.

Verwendung als Nassbelüfter

Das Absorptionsgefäß kann auch als Nassbelüfter eingesetzt werden. Dabei dient die Flüssigkeitsvorlage nicht nur der Abluftbehandlung, sondern auch als einfache Barriere gegen Geruch oder direkten Luftaustausch.

Ob diese Funktion passend ist, hängt vom Medium, vom Behälter, von der erforderlichen Belüftung und von den Betriebsbedingungen ab. Bei empfindlichen Chemikalien, höheren Temperaturen oder größeren Volumenströmen muss die Belüftung gesondert geprüft werden.

Waschflüssigkeit und pH-Kontrolle

Die Wirkung der Waschflüssigkeit nimmt im Betrieb ab. Auf der Seite wird angegeben, dass die komplette Flüssigkeit erneuert werden sollte, wenn der pH-Wert unter 8 fällt. In der Praxis kann dazu zunächst gemessen werden, nach wie vielen Befüllvorgängen dieser Wert erreicht wird. Danach lässt sich ein regelmäßiges Wechselintervall festlegen.

Für die Kontrolle sind pH-Messstreifen oder passende Messbestecke zur Wasseranalyse hilfreich. Die pH-Kontrolle ersetzt jedoch keine sicherheitstechnische Bewertung der Chemikalie und der Abluft.

Temperaturgrenze

Auf der Seite wird eine Einsatztemperatur von maximal 45 °C genannt. Diese Grenze sollte bei Lagerung, Befüllung und Betrieb berücksichtigt werden. Höhere Temperaturen können Ausgasung, Druckverhalten, Materialbelastung und Verdunstung der Waschflüssigkeit beeinflussen.

Wenn Chemikalien warm gelagert werden oder wenn die Befüllung mit erhöhter Temperatur erfolgt, muss geprüft werden, ob das Absorptionsgefäß noch geeignet ist oder ob eine andere Abluftlösung erforderlich wird.

Abgrenzung zum Abluftwäscher

Ein Absorptionsgefäß ist eine einfache Lösung für kleinere Behälter, begrenzte Befüllleistungen und überschaubare Abluftmengen. Es eignet sich nicht automatisch für große Chemikalienlager, hohe Befüllleistungen oder kontinuierliche Abluftströme.

Bei größeren Leistungen werden auf der Seite größere Absorber mit Umwälzpumpe beziehungsweise Wäscher genannt. Diese können bei Bedarf ausgelegt und angeboten werden. Ein einfaches Parallelschalten mehrerer Absorptionsgefäße ist nur in Grenzfällen sinnvoll und ersetzt keine fachgerechte Auslegung eines größeren Abluftsystems.

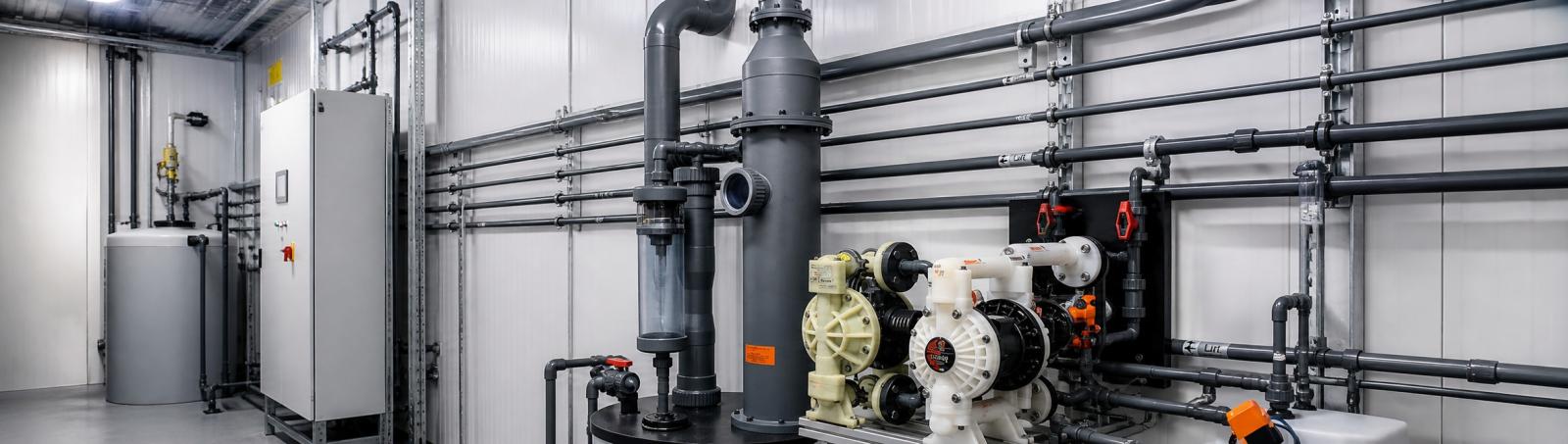

Einbindung in Dosier- und Chemikalienanlagen

Absorptionsgefäße werden häufig zusammen mit Chemikalienbehältern, Dosierpumpen und Dosieranlagen eingesetzt. Sie sind jedoch nicht Teil der eigentlichen Dosierung, sondern dienen der Abluftbehandlung bzw. Belüftung des Behälters.

Bei der Planung einer Chemikaliendosierung sollten deshalb Dosierbehälter, Sauglanze, Dosierpumpe, Befüllanschluss, Entlüftung, Auffangwanne und Absorptionsgefäß gemeinsam betrachtet werden. Nur so lässt sich sicherstellen, dass Befüllung, Lagerung und Dosierung technisch zusammenpassen.

Sicherheit bei Natronlauge und Säuredämpfen

Wenn NaOH als Waschflüssigkeit verwendet wird, handelt es sich um eine alkalische und je nach Konzentration ätzende Lösung. Beim Ansetzen, Befüllen, Entleeren und Entsorgen sind Sicherheitsdatenblatt, persönliche Schutzausrüstung und geeignete Arbeitsweise zu beachten.

Auch die zu behandelnden Dämpfe können gefährlich sein. Bei Salzsäure sind saure Dämpfe zu berücksichtigen. Chemikalien dürfen nicht unkontrolliert gemischt werden. Die Eignung der Waschflüssigkeit muss zur Chemikalie passen.

Wartung und Flüssigkeitswechsel

Das Absorptionsgefäß muss regelmäßig kontrolliert werden. Dazu gehören Füllstand, pH-Wert der Waschflüssigkeit, sichtbare Verschmutzung, Anschlüsse, Dichtheit und freie Entlüftung. Eine verbrauchte oder verschmutzte Waschflüssigkeit muss ersetzt werden.

Beim Entleeren und Wechseln der Flüssigkeit ist zu beachten, dass die Waschflüssigkeit aufgenommene Chemikalien enthalten kann. Sie darf nicht unkontrolliert entsorgt werden. pH-Wert, Inhaltsstoffe und örtliche Abwasservorgaben müssen berücksichtigt werden.

Typische Auswahlfehler vermeiden

Ein häufiger Fehler ist die Auswahl nur nach Anschlussgröße. Entscheidend sind Chemikalie, Ausgasung, Befüllleistung, Behältervolumen, Temperatur, erforderliche Waschflüssigkeit und zulässiger Rückdruck.

Ein weiterer Fehler ist die Verwendung als allgemeine Abluftlösung für zu große Volumenströme. Das Absorptionsgefäß ist für begrenzte Anwendungen ausgelegt. Bei größeren Abluftmengen muss ein Absorber oder Abluftwäscher berechnet werden.

Angaben für die Auswahl

Für die Auswahl eines passenden Absorptionsgefäßes sind folgende Angaben hilfreich:

• gelagerte oder dosierte Chemikalie
• Behältergröße und Behältertyp
• Anschluss am Behälter, zum Beispiel DN25
• Befüllleistung in l/h
• Befüllhäufigkeit
• erwartete Ausgasung oder Geruchsbelastung
• Temperatur der Chemikalie und Umgebung
• gewünschte Waschflüssigkeit
• vorhandene Dosiertechnik und Gebindeentnahme
• Aufstellort und Belüftungssituation
• Anforderungen an Arbeitsschutz und Auffangmöglichkeit
• Möglichkeit zur pH-Kontrolle und Flüssigkeitswechsel
• Entsorgungsmöglichkeit für verbrauchte Waschflüssigkeit

Ohne Angaben zu Chemikalie, Befüllleistung und Anschluss lässt sich nicht sicher beurteilen, ob ein einfaches Absorptionsgefäß ausreicht.


Häufige Fragen zu Absorptionsgefäßen

Wofür wird ein Absorptionsgefäß eingesetzt?

Ein Absorptionsgefäß wird zur Neutralisation oder Reinigung von Abluft aus Chemikalienbehältern eingesetzt. Es führt Abluft durch eine Waschflüssigkeit und kann dadurch saure Dämpfe oder Gerüche reduzieren.

Bei welchen Chemikalien ist ein Absorptionsgefäß sinnvoll?

Auf der Seite wird vor allem ausgasende Salzsäure als Hauptanwendung genannt. Grundsätzlich kann ein Absorptionsgefäß auch bei anderen Anwendungen sinnvoll sein, wenn eine Abluftbehandlung über eine Waschflüssigkeitsvorlage geeignet ist.

Welche Waschflüssigkeit wird verwendet?

Auf der Seite wird als Vorlage Wasser mit auf 10 % verdünntem NaOH genannt. Die konkrete Waschflüssigkeit muss zur Chemikalie und zur Anwendung passen.

Wann muss die Waschflüssigkeit gewechselt werden?

Die Waschflüssigkeit sollte erneuert werden, wenn der pH-Wert unter 8 fällt. In der Praxis kann zunächst gemessen werden, nach wie vielen Befüllvorgängen dieser Wert erreicht wird. Danach lässt sich ein Wechselintervall festlegen.

Welche Befüllleistung ist zulässig?

Auf der Seite wird eine maximale Befüllleistung von 500 l/h genannt. Bei höheren Befüllleistungen oder größeren Abluftmengen sollten größere Absorber oder Abluftwäscher geprüft werden.

Welchen Anschluss hat das Absorptionsgefäß?

Das Absorptionsgefäß wird auf den Behälter aufgeschraubt. Auf der Seite wird ein Stutzen DN25 genannt.

Kann man mehrere Absorptionsgefäße parallel einsetzen?

In der Regel ist das nicht die bevorzugte Lösung. Bei größeren Leistungen werden größere Absorber mit Umwälzpumpe beziehungsweise Wäscher eingesetzt. Bei nur geringfügig höherer Leistung kann eine Parallelschaltung im Einzelfall geprüft werden.

Kann das Absorptionsgefäß als Nassbelüfter verwendet werden?

Ja, auf der Seite wird genannt, dass das Absorptionsgefäß auch als Nassbelüfter eingesetzt werden kann. Die Eignung hängt vom Behälter, Medium und der erforderlichen Belüftung ab.

Welche Temperatur ist zulässig?

Die Einsatztemperatur sollte laut Seite nicht über 45 °C liegen. Bei höheren Temperaturen muss die Anwendung gesondert geprüft werden.

Was muss bei NaOH als Waschflüssigkeit beachtet werden?

NaOH ist alkalisch und je nach Konzentration ätzend. Beim Ansetzen, Befüllen, Entleeren und Entsorgen sind Sicherheitsdatenblatt, Schutzausrüstung und geeignete Arbeitsweise zu beachten.

Ersetzt ein Absorptionsgefäß einen Abluftwäscher?

Nein. Ein Absorptionsgefäß ist eine einfache Lösung für begrenzte Abluftmengen und Befüllleistungen. Bei größeren Anlagen, kontinuierlicher Abluft oder höheren Leistungen ist ein ausgelegter Abluftwäscher erforderlich.

Welche Angaben werden für eine technische Rückfrage benötigt?

Hilfreich sind Chemikalie, Behältergröße, Anschluss, Befüllleistung, Befüllhäufigkeit, Temperatur, erwartete Ausgasung, gewünschte Waschflüssigkeit, Aufstellort und Anforderungen an Arbeitsschutz oder Entsorgung.
