VE-Wasser mit einer Mischbettpatrone herstellen

Wie eine Mischbettpatrone funktioniert

Eine Mischbettpatrone enthält ein gemischtes Ionenaustauscherharz aus Kationen- und Anionenaustauscherharz. Beim Durchströmen werden gelöste Salze aus dem Rohwasser entfernt. Dadurch sinkt die Leitfähigkeit und es entsteht demineralisiertes Wasser bzw. VE-Wasser.

Die Vollentsalzungspatrone arbeitet direkt im Durchfluss. Das Rohwasser strömt durch den Verteilerkopf in das Harzbett, wird gleichmäßig über das Mischbettharz verteilt und verlässt die Patrone als vollentsalztes Wasser. Der Verteilerkopf mit Entlüftungsfunktion unterstützt eine gleichmäßige Durchströmung und damit ein stabiles Ergebnis.

Aufbau der Vollentsalzungspatrone

Die Mischbettpatrone besteht aus einem GFK-Drucktank mit PE-Innenbehälter, einem Verteilerkopf aus PE/PVC, Anschlüssen mit 3/4" Innengewinde und der Mischbettharzfüllung. Die Patrone wird befüllt und verschlossen ausgeliefert.

Durch diese Bauweise ist die Patrone sofort einsatzbereit. Sie kann überall dort eingesetzt werden, wo geeignetes Stadtwasser bzw. Leitungswasser zur Verfügung steht und VE-Wasser vor Ort hergestellt werden soll.

Mischbettharz als zentrale Funktionskomponente

Das Mischbettharz ist die eigentliche Austauschstufe in der Mischbettpatrone. Es nimmt Kationen und Anionen aus dem Wasser auf und gibt dafür H+- und OH--Ionen ab. Dadurch wird der Leitwert des Ausgangswassers stark abgesenkt.

Nach einer bestimmten Wassermenge ist die Kapazität des Mischbettharzes erschöpft. Dann steigt die Leitfähigkeit am Ausgang wieder an. In diesem Fall muss das Harz erneuert oder die Patrone neu befüllt werden.

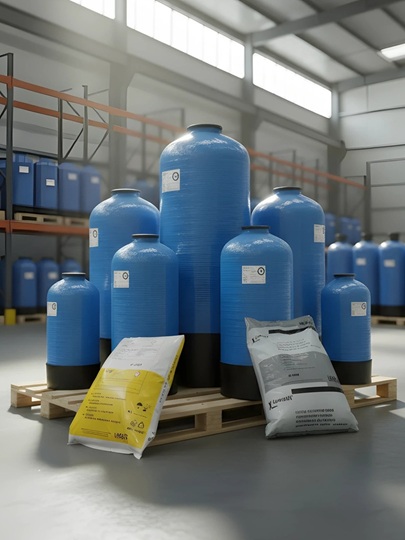

Patronengrößen MB10 bis MB100

Die passende Patronengröße richtet sich nach der benötigten Wassermenge, der Rohwasserleitfähigkeit und der gewünschten Ausgangsqualität. Auf der Seite sind Mischbettpatronen von MB10 bis MB100 sichtbar.

Als Orientierung sind folgende Kapazitäten angegeben:

• MB10: ca. 600 l VE-Wasser, 10 l Mischbettharz
• MB25: ca. 1.560 l VE-Wasser, 25 l Mischbettharz
• MB50: ca. 3.125 l VE-Wasser, 50 l Mischbettharz
• MB75: ca. 4.680 l VE-Wasser, 75 l Mischbettharz
• MB100: ca. 6.250 l VE-Wasser, 100 l Mischbettharz

Diese Kapazitäten sind Richtwerte. Die tatsächliche Standzeit hängt von der Salzfracht im Eingangswasser ab. Je höher die Rohwasserleitfähigkeit ist, desto schneller ist das Mischbettharz erschöpft.

Rohwasserleitfähigkeit und Kapazität

Die Rohwasserleitfähigkeit ist der wichtigste Wert zur Einschätzung der Kapazität. Sie zeigt, wie viele gelöste Ionen im Eingangswasser vorhanden sind. Je höher dieser Wert ist, desto mehr Austauschkapazität wird pro Liter Wasser verbraucht.

Bei niedriger Rohwasserleitfähigkeit kann eine Mischbettpatrone deutlich mehr Wasser erzeugen als bei hoher Rohwasserleitfähigkeit. Deshalb sollte die Leitfähigkeit des Rohwassers bekannt sein, bevor die Patronengröße ausgewählt wird.

Leitfähigkeit am Ausgang messen

Die Ausgangsleitfähigkeit zeigt, ob die Mischbettpatrone noch ausreichend arbeitet. Solange das Harz Kapazität hat, bleibt die Leitfähigkeit niedrig. Wenn der Leitwert ansteigt, ist die Patrone erschöpft oder die gewünschte Wasserqualität wird nicht mehr erreicht.

Ein Leitfähigkeitsmessgerät ist daher wichtig für den Betrieb. Auf der Seite sind Handmessgeräte und analoge Leitfähigkeitsmessgeräte sichtbar. Für einfache Anwendungen reicht häufig eine manuelle Kontrolle. Bei sensibleren Anwendungen kann eine feste Messung mit Verrohrung sinnvoll sein.

Mischbettharz erneuern oder Patrone nachfüllen

Wenn die Leitfähigkeit am Ausgang steigt, muss das Mischbettharz erneuert werden. Auf der Seite ist ION-TEC-PLUS A6K4 Mischbettharz als regenerierbares Mischbettharz mit A60/K40-Verhältnis sichtbar.

Beim Harzwechsel müssen Füllmenge, Harztyp und Patrone zusammenpassen. Ein Einfülltrichter erleichtert das saubere Befüllen des GFK-Drucktanks und reduziert Harzverluste. Nach dem Befüllen muss die Patrone wieder korrekt verschlossen und gespült werden.

Wann eine größere Mischbettanlage sinnvoll ist

Für kleinere bis mittlere Mengen ist eine einzelne Mischbettpatrone meist ausreichend. Wenn größere Wassermengen, höhere Betriebssicherheit oder längere Standzeiten benötigt werden, kann eine größere Mischbettanlage sinnvoll sein.

Auf der Seite ist unter anderem eine Doppel-Mischbettanlage mit 2 × MB50 für Labor-, Industrie- und kleine Reinstwasseranwendungen sichtbar. Diese Lösung kann sinnvoll sein, wenn eine kontrolliertere Betriebsweise oder mehr Harzvolumen benötigt wird.

Mischbett-Leihanlagen für zeitlich begrenzten Bedarf

Wenn nur zeitlich begrenzt größere Mengen VE-Wasser benötigt werden, kann eine Mischbett-Leihanlage wirtschaftlicher sein als der Kauf einer großen Anlage. Auf der Seite sind Leihanlagen mit Kapazitäten von 15 m³, 31 m³ und 46 m³ bei 600 µS/cm Rohwasserleitfähigkeit sichtbar.

Solche Leihanlagen eignen sich zum Beispiel für Inbetriebnahmen, Wartungen, Spülprozesse, Produktionsspitzen oder einmalige Befüllungen. Für dauerhaft hohen Bedarf sollte dagegen eine stationäre Vollentsalzungsanlage oder eine Kombination aus Umkehrosmose und Mischbett geprüft werden.

Typische Anwendungen

Mischbettpatronen werden überall dort eingesetzt, wo VE-Wasser direkt vor Ort benötigt wird. Typische Anwendungen sind Labor, Industrie, Prozesswasser, technische Spülprozesse, Batteriewasser, Staplerbatterien, Reinigung, Photovoltaikreinigung, Autokühler, kleine Reinstwasseranwendungen und Serviceeinsätze.

Für Heizungsbefüllung sind je nach Anlagenanforderung spezielle Patronen mit pH-Anhebung sinnvoll. Für Heißwasseranwendungen sollten geeignete Heißwasser-Mischbettpatronen verwendet werden.

Abgrenzung zu Heizungsbefüllpatronen

Diese Seite behandelt klassische Mischbettpatronen zur Erzeugung von VE-Wasser. Für Heizungsanlagen können spezielle Anforderungen gelten, insbesondere an Leitfähigkeit, pH-Wert, Anlagenvolumen und Werkstoffe.

Wenn Heizungswasser nach VDI 2035 benötigt wird, sollten die entsprechenden Heizungsbefüllpatronen geprüft werden. Diese sind auf Füll- und Ergänzungswasser für Heizungsanlagen ausgelegt.

Abgrenzung zum ECO-IBC VE2020

Der ECO-IBC VE2020 erzeugt VE-Wasser chargenweise im IBC. Dabei wird Wasser im Behälter gesammelt und über Mischbettharz umgewälzt.

Eine Mischbettpatrone auf dieser Seite wird dagegen in der Regel direkt im Durchfluss betrieben. Sie eignet sich daher besonders, wenn Wasser unmittelbar beim Befüllen, Nachspeisen oder Entnehmen vollentsalzt werden soll.

Abgrenzung zu fertig geliefertem VE-Wasser

Wenn eine definierte Menge VE-Wasser ohne eigene Aufbereitung benötigt wird, kann fertig geliefertes VE-Wasser im IBC oder Fass sinnvoller sein. Dann entfällt der eigene Betrieb der Mischbettpatrone.

Für neue, verplombte Gebinde ist die Kategorie IBC und Fässer passend. Wenn ein vorhandener geeigneter IBC wieder befüllt werden soll, ist die Neufüllung von IBC relevant.

Grenzen der Mischbettpatrone

Eine Mischbettpatrone entfernt gelöste Ionen aus dem Wasser. Sie ist keine Partikelfiltration, keine Desinfektion und keine vollständige Aufbereitung für jedes Rohwasser.

Trübstoffe, Eisen, Mangan, organische Belastungen oder mikrobiologische Probleme können die Funktion beeinträchtigen oder die Standzeit verringern. Für Brunnenwasser sollte daher vor Einsatz einer Mischbettpatrone eine Wasseranalyse geprüft werden.

Nicht steril

Das erzeugte VE-Wasser ist vollentsalzt, aber nicht automatisch steril. Die Mischbettpatrone tötet keine Keime ab und ersetzt keine hygienische Aufbereitung.

Wenn sterile oder pharmazeutische Wasserqualität erforderlich ist, reicht eine Mischbettpatrone allein nicht aus. In solchen Fällen müssen Rohwasser, Vorbehandlung, Lagerung, Entnahme und mikrobiologische Anforderungen separat bewertet werden.

Angaben für die Auswahl

Für die Auswahl einer passenden Mischbettpatrone sind folgende Angaben hilfreich:

• benötigte Wassermenge
• Rohwasserleitfähigkeit
• gewünschte Ausgangsleitfähigkeit
• gewünschter Durchfluss
• Anwendung des VE-Wassers
• Betriebsdruck und Anschlussgröße
• vorhandene Leitfähigkeitsmessung
• gewünschte Patronengröße
• einmalige oder regelmäßige Nutzung
• Bedarf an Ersatzharz oder Nachfüllung
• Einsatz als einzelne Patrone, Doppelanlage oder Leihanlage
• Anforderungen an pH-Wert, Temperatur oder Dokumentation
• mögliche Alternative durch IBC-Wasser, ECO-IBC oder größere Anlage

Ohne Rohwasserleitfähigkeit, Zielwert und benötigte Wassermenge lässt sich die passende Mischbettpatrone nicht zuverlässig auswählen.


Häufige Fragen zur Mischbettpatrone

Was ist eine Mischbettpatrone?

Eine Mischbettpatrone ist eine Vollentsalzungspatrone mit Mischbettharz. Sie entfernt gelöste Salze aus dem Wasser und erzeugt dadurch VE-Wasser mit niedriger Leitfähigkeit.

Wofür wird eine Mischbettpatrone eingesetzt?

Typische Anwendungen sind Labor, Industrie, Batteriewasser, Reinigung, technische Spülprozesse, Prozesswasser, Serviceeinsätze und kleinere Reinstwasseranwendungen.

Welche Größe der Mischbettpatrone ist richtig?

Die richtige Größe hängt von Rohwasserleitfähigkeit, benötigter Wassermenge und gewünschter Ausgangsleitfähigkeit ab. Je höher die Rohwasserleitfähigkeit, desto größer sollte die Patrone gewählt werden.

Wie erkenne ich, dass die Mischbettpatrone erschöpft ist?

Wenn die Leitfähigkeit am Ausgang ansteigt, ist das Mischbettharz erschöpft oder die gewünschte Wasserqualität wird nicht mehr erreicht. Deshalb sollte die Leitfähigkeit regelmäßig gemessen werden.

Kann das Mischbettharz gewechselt werden?

Ja. Das Mischbettharz kann bei erschöpfter Patrone erneuert werden. Dabei müssen Harztyp, Füllmenge und Patrone zusammenpassen.

Was ist der Unterschied zu einer Heizungsbefüllpatrone?

Eine klassische Mischbettpatrone erzeugt VE-Wasser. Heizungsbefüllpatronen können zusätzlich auf Anforderungen nach VDI 2035 und pH-Wert-Verhalten ausgelegt sein.

Was ist der Unterschied zum ECO-IBC?

Der ECO-IBC erzeugt VE-Wasser chargenweise im IBC. Eine Mischbettpatrone wird meist direkt im Durchfluss eingesetzt, zum Beispiel beim Befüllen oder Nachspeisen.

Kann Brunnenwasser mit einer Mischbettpatrone aufbereitet werden?

Nur nach Prüfung der Wasseranalyse. Eisen, Mangan, Trübung, organische Belastungen oder Keime können die Patrone belasten und die Wasserqualität beeinträchtigen.

Ist das erzeugte Wasser steril?

Nein. Eine Mischbettpatrone erzeugt vollentsalztes Wasser, aber kein steriles Wasser. Für sterile oder pharmazeutische Anwendungen ist eine gesonderte Wasserqualität erforderlich.

Wann ist eine Mischbett-Leihanlage sinnvoll?

Eine Mischbett-Leihanlage ist sinnvoll, wenn zeitlich begrenzt größere Mengen VE-Wasser benötigt werden, zum Beispiel bei Wartung, Inbetriebnahme, Spülprozessen oder Produktionsspitzen.
