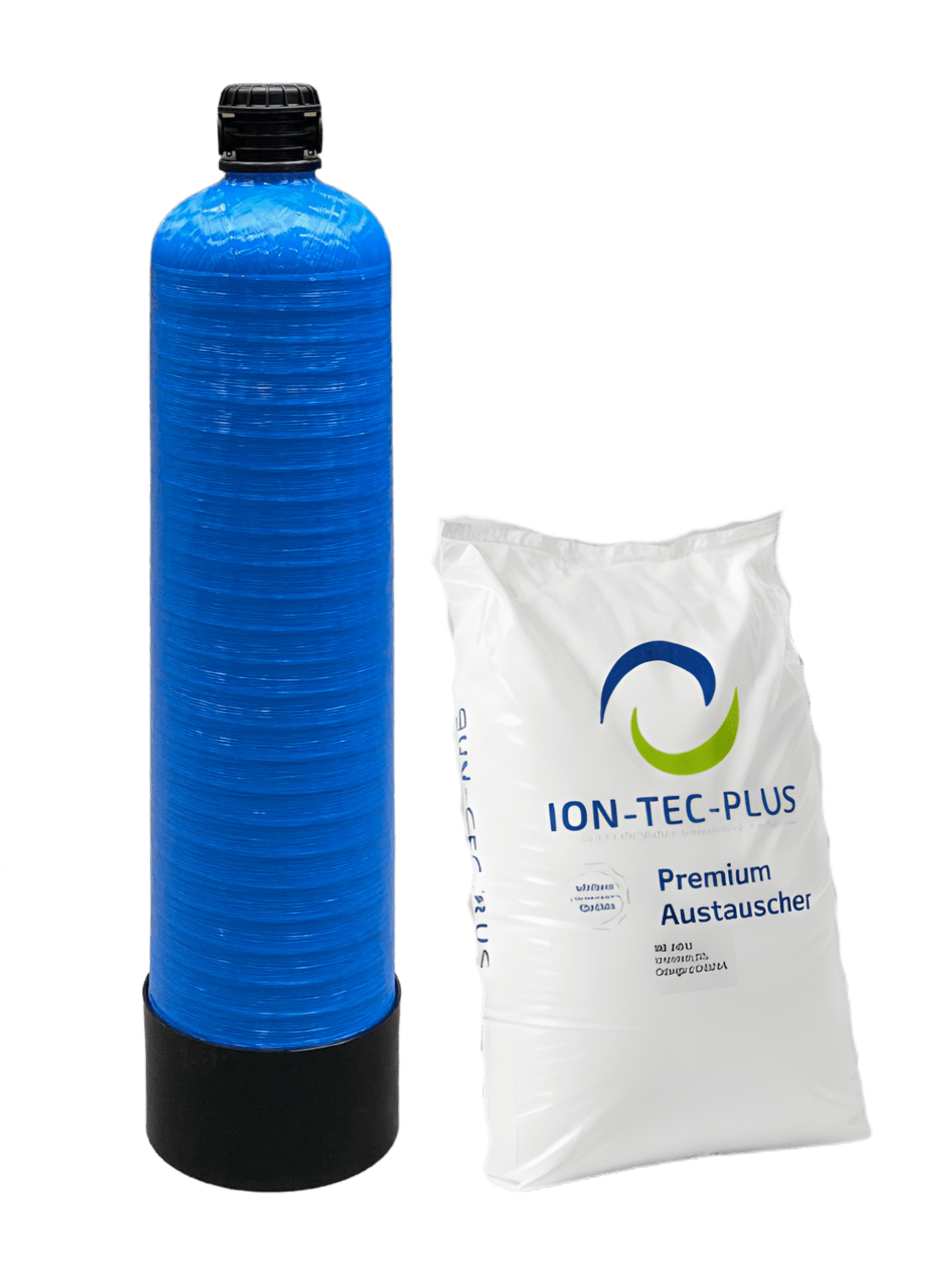

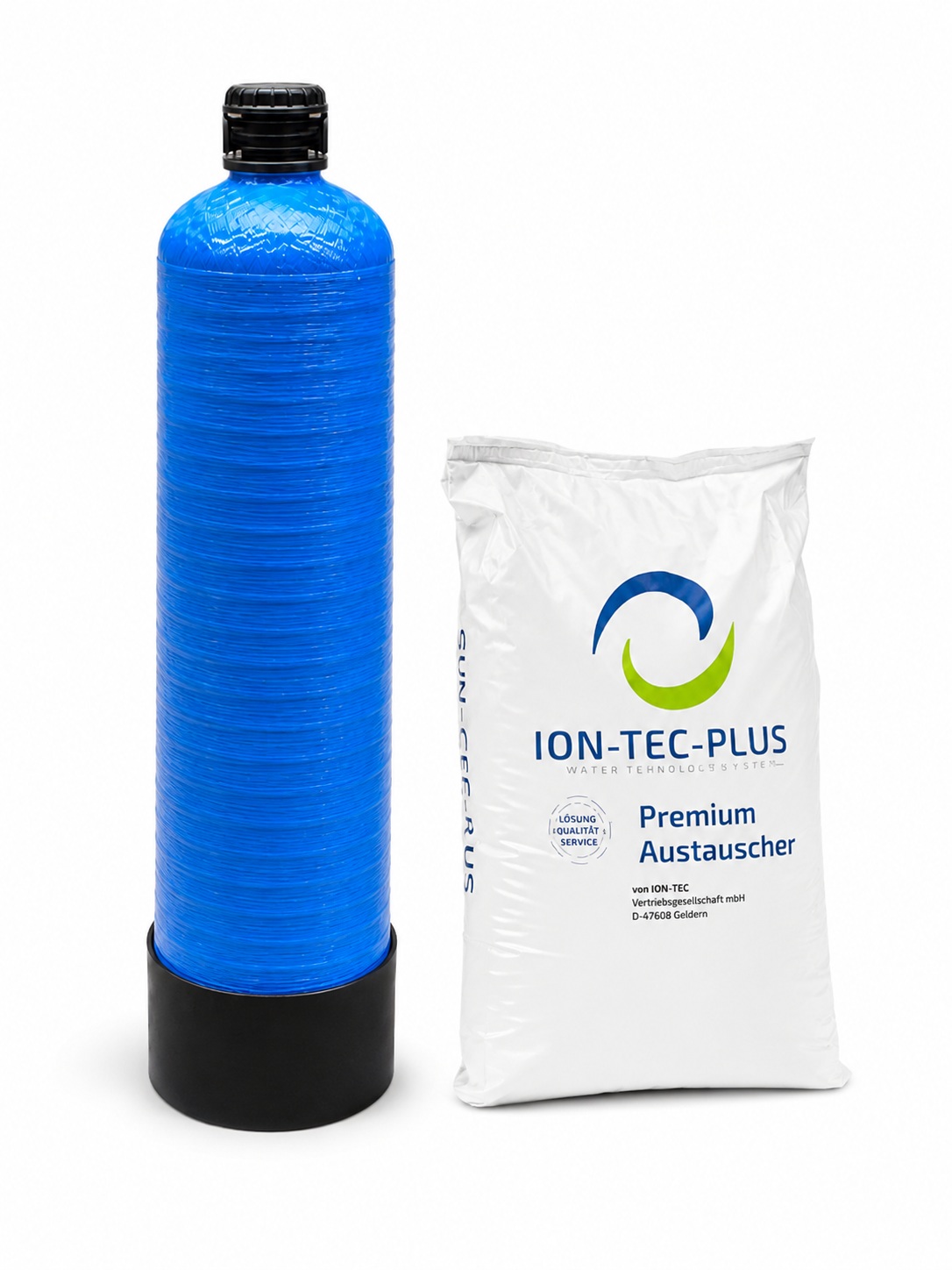

Vollentsalzungspatrone Mischbett MB25

Vollentsalzungspatrone Mischbett MB25 mit 25 Liter Harz

Die Mischbettpatrone MB25 ist eine wiederbefüllbare Vollentsalzungspatrone zur Herstellung von vollentsalztem Wasser aus geeignetem Leitungswasser. Mit 25 Litern betriebsbereitem Mischbettharz bietet sie eine deutlich höhere Kapazität als kompakte Kleinpatronen, bleibt aber noch gut transportierbar und einfach aufzustellen.

Die MB25 wird vollständig mit Harz gefüllt, verschlossen und betriebsbereit geliefert. Nach dem Anschließen, Entlüften und Spülen kann direkt mit der Herstellung von VE-Wasser begonnen werden.

Bei einer Rohwasserleitfähigkeit von 600 µS/cm können mit einer Harzfüllung ungefähr 1.560 Liter VE-Wasser hergestellt werden. Bei 300 µS/cm beträgt die Richtkapazität ungefähr 3.125 Liter.

Vielseitige Standardgröße für regelmäßig benötigtes VE-Wasser

Die MB25 eignet sich für Anwender, die regelmäßig kleinere bis mittlere Mengen vollentsalztes Wasser benötigen. Das Harzvolumen von 25 Litern ermöglicht längere Betriebsintervalle als bei der MB10, ohne dass bereits eine große und schwere Patrone aufgestellt werden muss.

Typische Einsatzbereiche sind:

• Labore und technische Arbeitsbereiche
• Produktions-, Reinigungs- und Spülprozesse
• Befüllung von Behältern und kleineren Wasserkreisläufen
• Nachspeisung technischer Anlagen
• Aquaristik
• Batteriewasser und weitere technische Anwendungen
• Nachbehandlung von Umkehrosmosewasser
• Kühl- und Prozesswassersysteme
• Herstellung kleinerer Vorratsmengen an VE-Wasser

Für einen geringeren und nur gelegentlichen Wasserbedarf ist die kompaktere Mischbettpatrone MB10 geeignet. Werden regelmäßig größere Mengen benötigt, bietet die Mischbettpatrone MB50 mit 50 Litern Harz eine entsprechend höhere Kapazität.

Gefüllt und betriebsbereit geliefert

Die MB25 gehört zu den Mischbettpatronen, die bereits vollständig mit Harz gefüllt geliefert werden. Das separate Einfüllen des Harzes vor der ersten Verwendung entfällt.

Zum Lieferzustand gehören:

• 25 Liter betriebsbereites Mischbettharz
• GFK-Drucktank mit PE-Innenbehälter
• internes Verteilerrohr
• Verteilerkopf mit Entlüftungsfunktion
• verschlossene und transportfähige Ausführung

Nach dem Aufstellen wird die Patrone an die Wasserzuführung angeschlossen. Vor der ersten Nutzung muss sie vollständig entlüftet und gespült werden.

Funktionsweise der Mischbett-Vollentsalzung

Das eingefüllte Mischbettharz besteht aus einem stark sauren Kationenaustauscherharz in H-Form und einem stark basischen Anionenaustauscherharz in OH-Form.

Beim Durchströmen des Harzbetts werden die im Wasser gelösten Kationen und Anionen aufgenommen. Das Harz gibt im Austausch H⁺- und OH⁻-Ionen ab. Diese verbinden sich zu Wasser, wodurch die Konzentration der gelösten Salze und damit die Leitfähigkeit stark reduziert wird.

Mit frischem Harz kann eine Wasserqualität von ungefähr 0,2 µS/cm erreicht werden. Die tatsächlich erzielbare Ausgangsqualität und die nutzbare Kapazität hängen unter anderem von folgenden Faktoren ab:

• Leitfähigkeit des Rohwassers
• Zusammensetzung der gelösten Salze
• Durchflussgeschwindigkeit
• Wassertemperatur
• Zustand des Mischbettharzes
• erforderlicher Grenzwert der Anwendung

Kapazität der MB25

Die Kapazität einer Mischbettpatrone wird nicht allein durch das Harzvolumen bestimmt. Entscheidend ist die gesamte Salzfracht, die mit dem Rohwasser in die Patrone eingetragen wird.

Für die MB25 gelten folgende Richtwerte:

• bei 300 µS/cm Rohwasserleitfähigkeit: ca. 3.125 Liter VE-Wasser
• bei 600 µS/cm Rohwasserleitfähigkeit: ca. 1.560 Liter VE-Wasser

Bei höherer Leitfähigkeit wird das Harz schneller erschöpft. Bei niedrigerer Leitfähigkeit kann eine entsprechend größere Wassermenge behandelt werden.

Die Werte beziehen sich auf eine vollständige Harzfüllung mit 25 Litern geeignetem Mischbettharz. Abweichungen ergeben sich durch die individuelle Wasserzusammensetzung und den festgelegten Grenzwert für das erzeugte VE-Wasser.

Leitfähigkeit am Ausgang kontrollieren

Die Erschöpfung des Harzes lässt sich an der steigenden Leitfähigkeit des Ausgangswassers erkennen. Deshalb sollte die Wasserqualität während des Betriebs regelmäßig überprüft werden.

Für mobile Kontrollmessungen eignet sich ein Hand-Leitfähigkeitsmessgerät. Der Harzwechsel erfolgt, sobald der für die jeweilige Anwendung festgelegte Leitfähigkeitsgrenzwert erreicht wird.

Der notwendige Wechselzeitpunkt ist anwendungsabhängig. Manche Prozesse benötigen eine Leitfähigkeit von weniger als 1 µS/cm, während bei anderen Anwendungen ein höherer Grenzwert zulässig ist.

Wiederverwendbar durch einfachen Harzwechsel

Die MB25 ist keine Einwegpatrone. Drucktank, Innenbehälter, Verteilerrohr und Verteilerkopf können dauerhaft weiterverwendet werden.

Nach Erschöpfung der Austauschkapazität wird das verbrauchte Mischbettharz entfernt und durch frisches Harz ersetzt. Für die vollständige Neubefüllung werden genau 25 Liter Harz benötigt.

Ein 25-Liter-Sack entspricht damit vollständig der Harzmenge einer MB25. Es bleiben bei einer Neubefüllung keine angebrochenen Teilmengen übrig.

Das passende ION-TEC-PLUS A6K4 Mischbettharz wird in einer Verpackungseinheit mit 25 Litern angeboten.

Ablauf des Harzwechsels

• Patrone drucklos machen und vollständig entleeren
• Verteilerkopf vorsichtig öffnen
• erschöpftes Harz vollständig entfernen
• Tank und Verteilerrohr mit sauberem Wasser spülen
• Verteilerrohr mittig positionieren
• 25 Liter neues Mischbettharz einfüllen
• Dichtflächen kontrollieren und Verteilerkopf verschließen
• Patrone entlüften und gründlich spülen
• Leitfähigkeit des Ausgangswassers kontrollieren

Entsorgung des erschöpften Harzes

Wurde die MB25 ausschließlich zur Aufbereitung von normalem Leitungswasser eingesetzt, kann das erschöpfte Mischbettharz über den Haus- beziehungsweise Restmüll entsorgt werden.

Wurde Prozesswasser oder Wasser mit besonderen Verunreinigungen behandelt, muss der Entsorgungsweg anhand der vom Harz aufgenommenen Stoffe geprüft werden. In diesem Fall kann das Harz entsprechend der Wasserbelastung als gesondert zu entsorgender Abfall einzustufen sein.

Befüllung mit anderen Ionenaustauscherharzen

Der wiederverwendbare Drucktank der MB25 kann bei Bedarf auch mit einem anderen geeigneten Ionenaustauscherharz befüllt werden. Dadurch lässt sich die Patrone nach technischer Prüfung für weitere Aufgaben der Wasseraufbereitung einsetzen.

Mögliche Anwendungen sind:

• Enthärtung mit Kationenaustauscherharz in Natriumform
• Heizungswasseraufbereitung mit geeignetem Harz nach VDI 2035
• Teilentsalzung mit einem abgestimmten Ionenaustauschverfahren
• spezielle Anwendungen mit selektiven Harzen
• getrennte Kationen- oder Anionenaustauschstufen

Geeignete Harzarten finden Sie in den folgenden Shopbereichen:

• Kationenaustauscherharze für Enthärtung, Entkarbonisierung, Teilentsalzung und weitere Ionenaustauschverfahren
• Anionenaustauscherharze zum Austausch negativ geladener Wasserinhaltsstoffe und für unterschiedliche Entsalzungsverfahren

Die verwendete Harzart bestimmt die Funktion der Patrone. Wird die MB25 beispielsweise mit Enthärtungsharz befüllt, entsteht kein vollentsalztes Wasser. Calcium- und Magnesiumionen werden gegen Natriumionen ausgetauscht, während der übrige Salzgehalt weitgehend im Wasser verbleibt.

Auch ein einzelnes Kationen- oder Anionenaustauscherharz erzeugt allein kein vollständig entsalztes Wasser. Für eine Vollentsalzung ist entweder eine technisch abgestimmte Kombination aus Kationen- und Anionenaustausch oder ein geeignetes, fertig gemischtes Mischbettharz erforderlich.

Komplett aufgebaute Lösungen für andere Anwendungen finden Sie bei unseren Enthärtungspatronen sowie den Vollentsalzungspatronen zur Heizungsbefüllung nach VDI 2035.

Vor dem Wechsel auf eine andere Harzart müssen das bisherige Harz vollständig entfernt sowie Tank und Verteilerrohr gründlich gereinigt werden. Das neue Harz muss hinsichtlich Körnung, Betriebsweise, Wasserzusammensetzung und Einsatzzweck für die Patrone geeignet sein.

Aufstellung und Betrieb

Die Mischbettpatrone muss während des Betriebs senkrecht und standsicher aufgestellt werden. Der Aufstellort sollte vor Frost, direkter Sonneneinstrahlung und hohen Umgebungstemperaturen geschützt sein.

Für einen sicheren Betrieb sind folgende Punkte zu beachten:

• maximalen Betriebsdruck nicht überschreiten
• zulässigen Temperaturbereich einhalten
• Patrone vor Druckstößen schützen
• Fließrichtung beachten
• vor Inbetriebnahme vollständig entlüften
• maximalen Durchfluss nicht überschreiten
• Leitfähigkeit regelmäßig messen
• Patrone bei längerer Stillstandszeit fachgerecht außer Betrieb nehmen

Die maximale Durchflussleistung beträgt 500 l/h. Ein geringerer Durchfluss verlängert die Kontaktzeit zwischen Wasser und Harz und kann bei hohen Qualitätsanforderungen vorteilhaft sein.

Aufbau der Mischbettpatrone MB25

• Drucktank aus glasfaserverstärktem Kunststoff
• druckbeständiger Innenbehälter aus PE
• Verteilerkopf aus PE/PVC
• integrierte Entlüftungsfunktion
• internes Wasserverteilersystem
• Ein- und Ausgang mit ¾-Zoll-Anschluss
• 25 Liter betriebsbereites Mischbettharz
• gefüllt und verschlossen geliefert
• wiederbefüllbar und mehrfach verwendbar

Technische Daten

Lieferumfang

• Vollentsalzungspatrone MB25
• 25 Liter eingefülltes Mischbettharz
• Verteilerkopf mit Entlüftungsfunktion
• internes Verteilerrohr
• gefüllte und verschlossene Ausführung

Anschlussleitungen, Absperrarmaturen und Leitfähigkeitsmessgeräte sind nicht Bestandteil des Lieferumfangs, sofern sie nicht ausdrücklich zusätzlich ausgewählt werden.

MB25, MB10 oder MB50 auswählen

Die MB25 ist die vielseitige Standardgröße innerhalb der Baureihe. Sie verbindet eine gute Harzkapazität mit einer noch überschaubaren Baugröße und wird bereits vollständig befüllt geliefert.

Die Größen lassen sich wie folgt einordnen:

• MB10 für kleinere, gelegentlich benötigte VE-Wassermengen und besonders begrenzten Platz
• MB25 für regelmäßig benötigte kleine bis mittlere Wassermengen
• MB50 für größere Einzelmengen und längere Betriebsintervalle

Bei der Auswahl sollten nicht nur die benötigte Gesamtwassermenge, sondern auch die Rohwasserleitfähigkeit, die erforderliche Ausgangsqualität, der gewünschte Durchfluss und die verfügbare Aufstellfläche berücksichtigt werden.
