Vollentsalzungspatrone Mischbett MB50

Vollentsalzungspatrone Mischbett MB50 mit 50 Liter Harz

Die Mischbettpatrone MB50 ist eine wiederbefüllbare Vollentsalzungspatrone zur Herstellung mittlerer Mengen vollentsalzten Wassers. Mit 50 Litern Mischbettharz bietet sie die doppelte Harzkapazität der MB25 und ermöglicht dadurch längere Betriebsintervalle zwischen den Harzwechseln.

Bei einer Rohwasserleitfähigkeit von 600 µS/cm können mit einer vollständigen Harzfüllung ungefähr 3.125 Liter VE-Wasser hergestellt werden. Bei einer Rohwasserleitfähigkeit von 300 µS/cm beträgt die Richtkapazität ungefähr 6.250 Liter.

Die MB50 wird aus Gründen des Transports und der einfacheren Handhabung nicht mit eingefülltem Harz geliefert. Zum Lieferumfang gehören zwei separate Säcke mit jeweils 25 Litern betriebsbereitem Mischbettharz. Die Patrone kann dadurch zunächst leer zum vorgesehenen Aufstellort gebracht und dort befüllt werden.

Größere Kapazität für einen regelmäßigen VE-Wasserbedarf

Die MB50 eignet sich für Anwendungen, bei denen die Kapazität einer kleineren Mischbettpatrone nicht ausreicht, eine große stationäre Vollentsalzungsanlage jedoch noch nicht erforderlich ist.

Typische Einsatzbereiche sind:

• Produktions- und Werkstattbereiche
• technische Reinigungs- und Spülprozesse
• Befüllung von Behältern und Wasserkreisläufen
• Nachspeisung technischer Anlagen
• Labor- und Versuchsanwendungen
• Nachbehandlung von Umkehrosmosewasser
• Kühl- und Prozesswassersysteme
• Photovoltaik- und Oberflächenreinigung
• Herstellung eines betrieblichen VE-Wasservorrats
• Service-, Wartungs- und Inbetriebnahmearbeiten

Für kleinere und leichter transportierbare Anwendungen ist die gefüllt gelieferte Mischbettpatrone MB25 geeignet. Wird eine noch größere Kapazität benötigt, bietet die Mischbettpatrone MB75 75 Liter Harzvolumen.

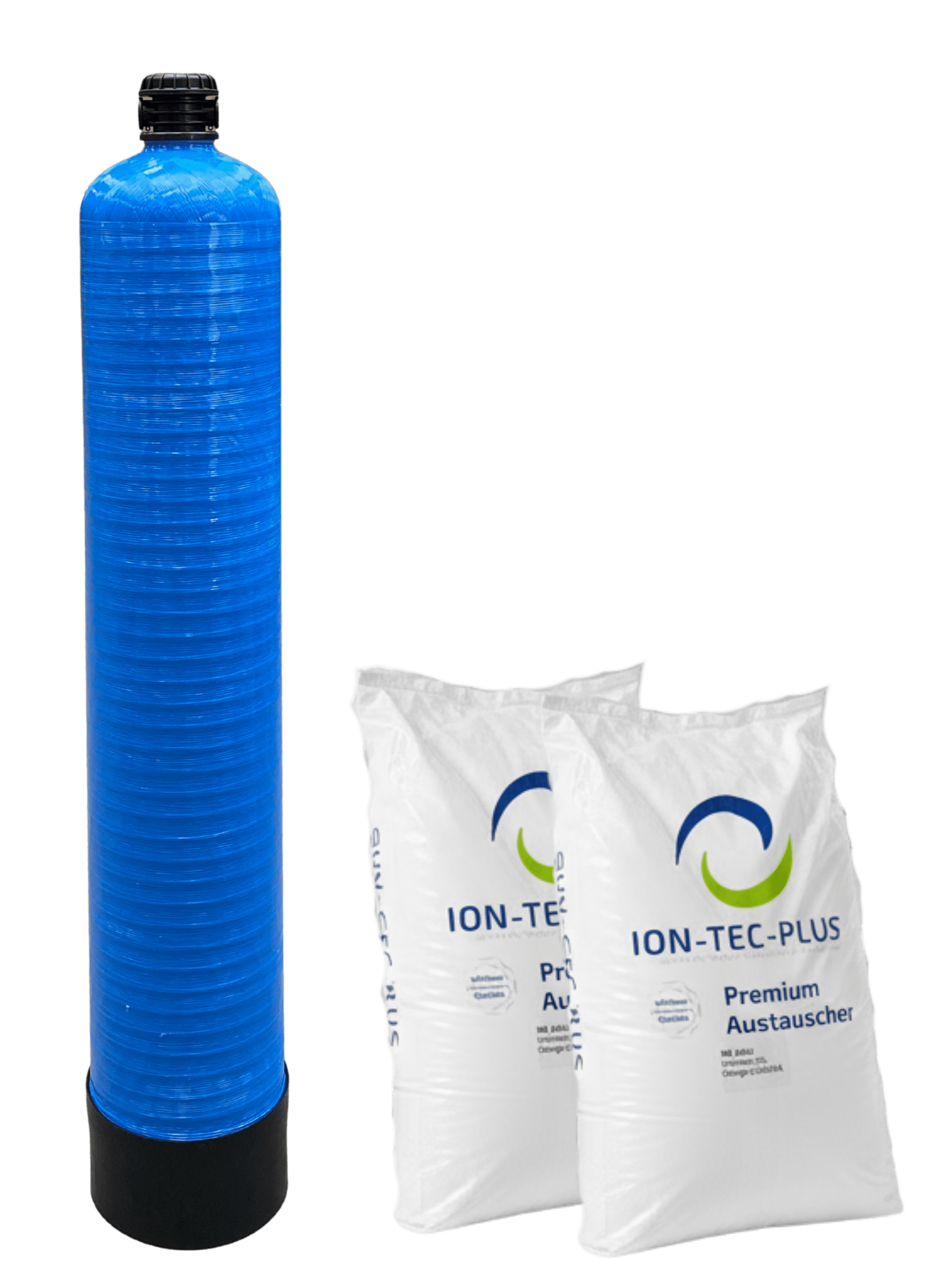

Lose Harzsäcke für Transport und Aufstellung

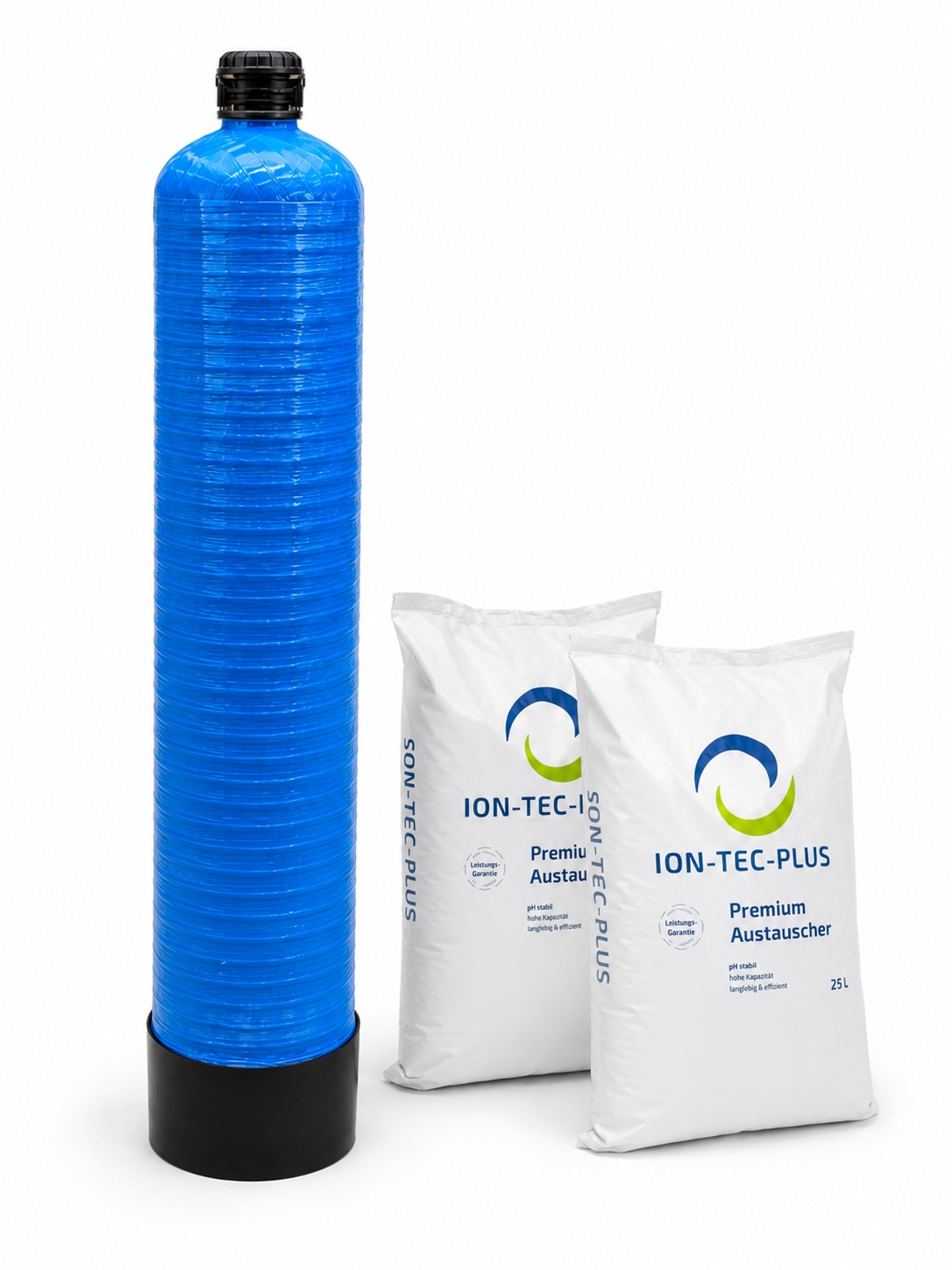

Die MB50 wird nicht fertig befüllt transportiert. Drucktank und Mischbettharz werden getrennt geliefert.

Zum Lieferumfang gehören:

• wiederbefüllbarer GFK-Drucktank
• druckbeständiger PE-Innenbehälter
• internes Verteilerrohr
• Verteilerkopf mit Entlüftungsfunktion
• zwei Säcke mit jeweils 25 Litern Mischbettharz
• insgesamt 50 Liter betriebsbereites Mischbettharz

Die getrennte Lieferung erleichtert den Transport zum endgültigen Aufstellort. Insbesondere bei Treppen, schmalen Zugängen oder beengten Technikräumen kann der leere Drucktank wesentlich einfacher bewegt und positioniert werden.

Die Patrone sollte erst am vorgesehenen Standort mit Harz befüllt werden. Nach der Befüllung ist sie deutlich schwerer und sollte möglichst nicht mehr umgesetzt werden.

Aufstellung und Befüllung der MB50

Die MB50 muss senkrecht auf einem ebenen, tragfähigen und ausreichend großen Untergrund aufgestellt werden. Der Standort muss vor Frost, direkter Sonneneinstrahlung und unzulässig hohen Temperaturen geschützt sein.

Für die Erstbefüllung werden beide mitgelieferten 25-Liter-Säcke vollständig eingefüllt. Zwei Säcke entsprechen genau der vorgesehenen Harzfüllung von 50 Litern.

Grundsätzlicher Ablauf:

• leeren Drucktank am endgültigen Standort senkrecht aufstellen
• Verteilerkopf entfernen
• Verteilerrohr mittig im Drucktank positionieren
• Öffnung des Verteilerrohres während der Befüllung verschließen
• beide 25-Liter-Säcke vollständig einfüllen
• Dichtflächen und Gewinde reinigen
• Verteilerkopf fachgerecht montieren
• Patrone an die Wasserleitung anschließen
• Patrone langsam mit Wasser füllen und vollständig entlüften
• vor der Nutzung gründlich spülen
• Leitfähigkeit des Ausgangswassers kontrollieren

Der Verteilerkopf oder die angeschlossenen Rohrleitungen dürfen nicht als Hebe- oder Tragepunkt verwendet werden.

Funktionsweise der Mischbett-Vollentsalzung

Das betriebsbereite Mischbettharz enthält ein stark saures Kationenaustauscherharz in H-Form und ein stark basisches Anionenaustauscherharz in OH-Form.

Beim Durchströmen des Harzbetts werden die im Wasser gelösten Kationen und Anionen aufgenommen. Das Harz gibt im Austausch H⁺- und OH⁻-Ionen ab. Diese verbinden sich zu Wasser, wodurch die Konzentration gelöster Salze stark reduziert wird.

Mit frischem Mischbettharz kann eine Ausgangsleitfähigkeit von ungefähr 0,2 µS/cm erreicht werden. Die tatsächlich erzielbare Wasserqualität und die nutzbare Kapazität hängen unter anderem von folgenden Faktoren ab:

• Leitfähigkeit des Rohwassers
• Zusammensetzung der gelösten Salze
• Durchflussgeschwindigkeit
• Wassertemperatur
• Zustand des Mischbettharzes
• geforderter Grenzwert für das Ausgangswasser

Die MB50 wird mit einem fertig gemischten Harzbett betrieben. Dadurch befinden sich Kationen- und Anionenaustauscher gleichmäßig in derselben Patrone.

Kapazität der MB50

Die behandelbare Wassermenge richtet sich nach der Salzfracht des Rohwassers. Die Leitfähigkeit ist ein praktischer Orientierungswert für die Menge der gelösten Ionen.

Für eine vollständige Harzfüllung von 50 Litern gelten folgende Richtwerte:

• bei 300 µS/cm Rohwasserleitfähigkeit: ca. 6.250 Liter VE-Wasser
• bei 600 µS/cm Rohwasserleitfähigkeit: ca. 3.125 Liter VE-Wasser

Bei einer höheren Rohwasserleitfähigkeit wird die Austauschkapazität schneller verbraucht. Bei einer niedrigeren Leitfähigkeit kann eine entsprechend größere Wassermenge behandelt werden.

Die tatsächliche Kapazität kann von den Richtwerten abweichen. Neben der Leitfähigkeit wirken sich die individuelle Wasserzusammensetzung, der Durchfluss und die geforderte Ausgangsqualität auf die nutzbare Wassermenge aus.

Leitfähigkeit während des Betriebs überwachen

Mit zunehmender Beladung des Mischbettharzes steigt die Leitfähigkeit des Ausgangswassers wieder an. Die Wasserqualität muss deshalb regelmäßig kontrolliert werden.

Für mobile Kontrollmessungen eignet sich ein Hand-Leitfähigkeitsmessgerät. Der Harzwechsel erfolgt, sobald der für die jeweilige Anwendung festgelegte Leitfähigkeitsgrenzwert erreicht wird.

Der zulässige Grenzwert ist anwendungsabhängig. Während einige Prozesse eine Leitfähigkeit von weniger als 1 µS/cm erfordern, sind für andere technische Anwendungen höhere Werte ausreichend.

Eine regelmäßige Messung verhindert, dass erschöpftes Harz unbemerkt weiterbetrieben und Wasser mit einer nicht mehr ausreichenden Qualität verwendet wird.

Wiederverwendbar durch Austausch des Harzes

Die MB50 ist keine Einwegpatrone. Drucktank, PE-Innenbehälter, Verteilerrohr und Verteilerkopf können nach der Erschöpfung des Harzes erneut verwendet werden.

Für eine vollständige Neubefüllung werden 50 Liter Mischbettharz benötigt. Dies entspricht zwei Verpackungseinheiten mit jeweils 25 Litern.

Das passende ION-TEC-PLUS A6K4 Mischbettharz ist in 25-Liter-Säcken erhältlich.

Ablauf des Harzwechsels

• Wasserzuführung schließen
• Patrone vollständig drucklos machen
• Wasser aus der Patrone entleeren
• Verteilerkopf vorsichtig entfernen
• erschöpftes Harz vollständig aus dem Tank entfernen
• Innenraum und Verteilerrohr mit sauberem Wasser spülen
• Verteilerrohr mittig positionieren
• zwei Säcke mit jeweils 25 Litern neuem Harz einfüllen
• Dichtflächen kontrollieren und reinigen
• Verteilerkopf wieder fachgerecht montieren
• Patrone langsam mit Wasser füllen und entlüften
• gründlich spülen
• Ausgangsleitfähigkeit kontrollieren

Entsorgung des erschöpften Harzes

Wurde die MB50 ausschließlich zur Aufbereitung von normalem Leitungswasser verwendet, kann das erschöpfte Harz über den Haus- beziehungsweise Restmüll entsorgt werden.

Wurde mit der Patrone Prozesswasser oder Wasser mit besonderen Verunreinigungen behandelt, muss der Entsorgungsweg anhand der vom Harz aufgenommenen Stoffe geprüft werden. Die Einstufung des Harzes richtet sich in diesem Fall nach der vorherigen Wasserbelastung.

Verwendung mit anderen Ionenaustauscherharzen

Der wiederverwendbare Drucktank der MB50 kann bei Bedarf mit einem anderen geeigneten Ionenaustauscherharz befüllt werden. Dadurch kann die Patrone nach technischer Prüfung für weitere Aufgaben der Wasseraufbereitung eingesetzt werden.

Mögliche Anwendungen sind:

• Enthärtung mit Kationenaustauscherharz in Natriumform
• Heizungswasseraufbereitung mit geeignetem Harz nach VDI 2035
• Teilentsalzung mit abgestimmten Ionenaustauschern
• getrennte Kationen- oder Anionenaustauschstufen
• spezielle Anwendungen mit selektiven Harzen

Geeignete Harzarten finden Sie in unseren Shopkategorien:

• Kationenaustauscherharze für Enthärtung, Entkarbonisierung, Teilentsalzung und weitere Ionenaustauschverfahren
• Anionenaustauscherharze zum Austausch negativ geladener Wasserinhaltsstoffe und für unterschiedliche Entsalzungsverfahren

Die verwendete Harzart bestimmt die Funktion der Patrone. Wird die MB50 mit Enthärtungsharz befüllt, entsteht kein vollentsalztes Wasser. Calcium- und Magnesiumionen werden gegen Natriumionen ausgetauscht, während der übrige Salzgehalt weitgehend im Wasser verbleibt.

Ein einzelnes Kationen- oder Anionenaustauscherharz erzeugt ebenfalls kein vollständig entsalztes Wasser. Für die Vollentsalzung ist eine technisch abgestimmte Kombination beider Austauschstufen oder ein geeignetes Mischbettharz erforderlich.

Komplett aufgebaute Lösungen für andere Anwendungen finden Sie bei unseren Enthärtungspatronen sowie den Vollentsalzungspatronen zur Heizungsbefüllung nach VDI 2035.

Vor dem Wechsel der Harzart müssen das bisherige Harz vollständig entfernt sowie Drucktank und Verteilerrohr gründlich gereinigt werden. Das neue Harz muss hinsichtlich Körnung, Wasserzusammensetzung, Betriebsweise und Aufbereitungsziel für die Patrone geeignet sein.

Hinweise für Aufstellung und Betrieb

Für einen sicheren und störungsfreien Betrieb sind folgende Punkte zu beachten:

• Patrone ausschließlich senkrecht betreiben
• tragfähigen und ebenen Untergrund vorsehen
• maximalen Betriebsdruck von 8 bar nicht überschreiten
• zulässigen Temperaturbereich einhalten
• Patrone vor Frost und direkter Sonneneinstrahlung schützen
• Druckstöße vermeiden
• vor der Inbetriebnahme vollständig entlüften
• maximale Durchflussleistung nicht überschreiten
• Fließrichtung am Verteilerkopf beachten
• Leitfähigkeit des Ausgangswassers regelmäßig kontrollieren
• Patrone nicht am Verteilerkopf oder an den Rohrleitungen anheben

Die maximale Durchflussleistung beträgt 800 l/h. Bei hohen Anforderungen an die Ausgangsqualität kann ein geringerer Durchfluss durch die längere Kontaktzeit mit dem Harz vorteilhaft sein.

Aufbau der Mischbettpatrone MB50

• Drucktank aus glasfaserverstärktem Kunststoff
• druckbeständiger Innenbehälter aus PE
• Verteilerkopf aus PE/PVC
• integrierte Entlüftungsfunktion
• internes Wasserverteilersystem
• Ein- und Ausgang mit ¾-Zoll-Anschluss
• vorgesehen für 50 Liter Mischbettharz
• zwei lose 25-Liter-Harzsäcke im Lieferumfang
• wiederbefüllbar und mehrfach verwendbar

Technische Daten

Lieferumfang

• Vollentsalzungspatrone MB50
• GFK-Drucktank mit PE-Innenbehälter
• Verteilerkopf mit Entlüftungsfunktion
• internes Verteilerrohr
• zwei separate Säcke mit jeweils 25 Litern Mischbettharz
• insgesamt 50 Liter betriebsbereites Mischbettharz

Die Patrone wird aus Gründen des Transports und der einfacheren Aufstellung nicht mit eingefülltem Harz geliefert. Die Befüllung erfolgt am vorgesehenen Aufstellort.

Anschlussleitungen, Absperrarmaturen und Leitfähigkeitsmessgeräte sind nicht Bestandteil des Lieferumfangs, sofern diese nicht ausdrücklich zusätzlich ausgewählt werden.

MB25, MB50 oder MB75 auswählen

Die MB50 ist für einen regelmäßigen mittleren VE-Wasserbedarf vorgesehen. Sie bietet mehr Kapazität als die gefüllt gelieferte MB25, bleibt jedoch kompakter als die MB75.

Die Größen lassen sich wie folgt einordnen:

• MB25 für kleine bis mittlere Wassermengen und eine gefüllt gelieferte, transportierbare Ausführung
• MB50 für mittlere Wassermengen, längere Betriebsintervalle und bis zu 800 l/h Durchfluss
• MB75 für größere Einzelmengen und eine nochmals erhöhte Harzkapazität

Bei der Auswahl sind insbesondere folgende Werte zu berücksichtigen:

• benötigte VE-Wassermenge
• Leitfähigkeit des Rohwassers
• geforderte Ausgangsleitfähigkeit
• benötigter Volumenstrom
• verfügbare Aufstellfläche
• Zugänglichkeit des Aufstellortes
• gewünschte Betriebsintervalle zwischen den Harzwechseln
