Vollentsalzungspatrone Mischbett MB75

Vollentsalzungspatrone Mischbett MB75 mit 75 Liter Harz

Die Mischbettpatrone MB75 ist eine wiederbefüllbare Vollentsalzungspatrone zur Herstellung größerer Mengen vollentsalzten Wassers. Das Harzvolumen von 75 Litern ermöglicht lange Betriebsintervalle und reduziert die Häufigkeit der Harzwechsel bei einem regelmäßig höheren VE-Wasserbedarf.

Bei einer Rohwasserleitfähigkeit von 600 µS/cm können mit einer vollständigen Harzfüllung ungefähr 4.687 Liter VE-Wasser hergestellt werden. Bei einer Rohwasserleitfähigkeit von 300 µS/cm beträgt die Richtkapazität ungefähr 9.375 Liter.

Die Patrone wird aus Gründen des Transports und der einfacheren Handhabung nicht mit eingefülltem Harz geliefert. Zum Lieferumfang gehören drei separate Säcke mit jeweils 25 Litern betriebsbereitem Mischbettharz. Der leere Drucktank kann dadurch zunächst am vorgesehenen Standort aufgestellt und anschließend vollständig befüllt werden.

Hohe Kapazität für größere Einzelmengen

Die MB75 eignet sich für Anwendungen, bei denen regelmäßig mehrere Kubikmeter VE-Wasser benötigt werden und die Kapazität einer MB50 nicht ausreicht. Mit einer maximalen Durchflussleistung von 1.000 l/h kann die Patrone auch größere Befüll-, Spül- und Nachspeisevorgänge in einem angemessenen Zeitraum durchführen.

Typische Einsatzbereiche sind:

• industrielle und gewerbliche Produktionsbereiche
• technische Reinigungs- und Spülprozesse
• Befüllung größerer Behälter und Wasserkreisläufe
• Nachspeisung von Kühl- und Prozesswassersystemen
• Inbetriebnahme und Wartung technischer Anlagen
• Nachbehandlung von Umkehrosmosewasser
• Labor-, Prüfstands- und Versuchsanwendungen
• Oberflächen- und Photovoltaikreinigung
• Herstellung eines betrieblichen VE-Wasservorrats
• zeitweise Versorgung von Produktionsprozessen mit VE-Wasser

Für einen mittleren VE-Wasserbedarf und eine kompaktere Aufstellung ist die Mischbettpatrone MB50 geeignet. Bei einem noch höheren Bedarf bietet die Mischbettpatrone MB100 ein Harzvolumen von 100 Litern.

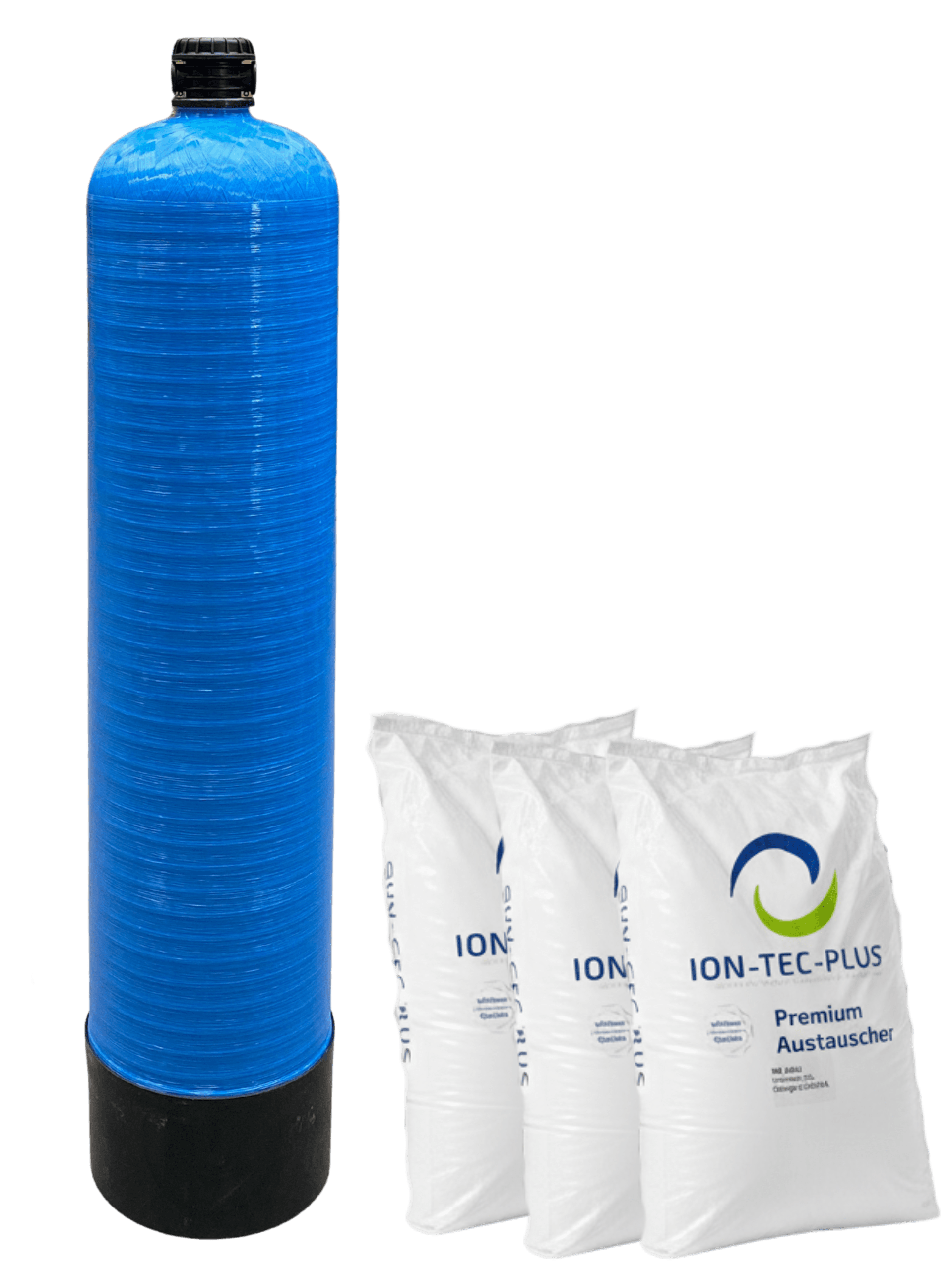

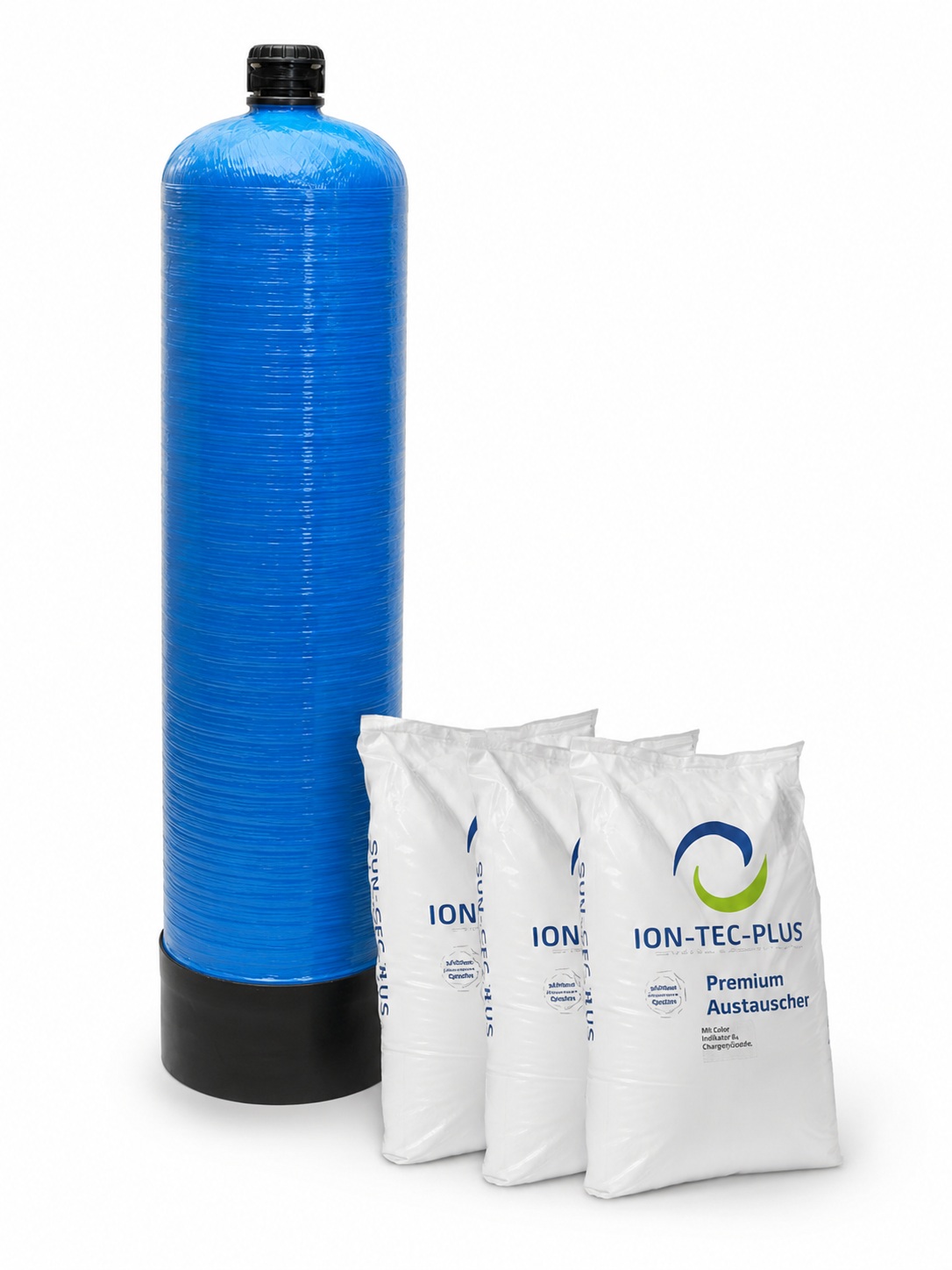

Drei lose Harzsäcke für einfacheres Transportieren

Die MB75 wird nicht fertig befüllt transportiert. Drucktank und Mischbettharz werden getrennt geliefert.

Zum Lieferumfang gehören:

• wiederbefüllbarer GFK-Drucktank
• druckbeständiger PE-Innenbehälter
• internes Verteilerrohr
• Verteilerkopf mit Entlüftungsfunktion
• drei Säcke mit jeweils 25 Litern Mischbettharz
• insgesamt 75 Liter betriebsbereites Mischbettharz

Die getrennte Lieferung erleichtert das Transportieren und Aufstellen der Patrone. Der leere Drucktank kann deutlich einfacher durch Türen, Treppenhäuser und schmale Zugänge bewegt werden als eine bereits vollständig befüllte Patrone.

Der Tank sollte am endgültigen Standort aufgestellt werden, bevor das Harz eingefüllt wird. Nach der Befüllung erhöht sich das Gewicht erheblich. Ein späteres Umsetzen sollte deshalb vermieden werden.

Aufstellung und Erstbefüllung der MB75

Die MB75 muss senkrecht auf einem ebenen und ausreichend tragfähigen Untergrund aufgestellt werden. Der Aufstellort muss für das Gewicht der betriebsbereiten Patrone geeignet und vor Frost, direkter Sonneneinstrahlung sowie unzulässig hohen Temperaturen geschützt sein.

Für die Erstbefüllung werden alle drei mitgelieferten 25-Liter-Säcke vollständig in den Drucktank eingefüllt. Die drei Säcke entsprechen genau der vorgesehenen Harzmenge von 75 Litern.

Grundsätzlicher Ablauf:

• leeren Drucktank zum endgültigen Aufstellort bringen
• Patrone senkrecht und standsicher positionieren
• Verteilerkopf entfernen
• internes Verteilerrohr mittig im Drucktank ausrichten
• obere Öffnung des Verteilerrohres während der Befüllung verschließen
• drei 25-Liter-Säcke vollständig einfüllen
• Gewinde und Dichtflächen sorgfältig reinigen
• Verteilerkopf fachgerecht montieren
• Wasseranschlüsse herstellen
• Patrone langsam mit Wasser füllen
• Patrone vollständig entlüften
• Harzbett vor der ersten Verwendung gründlich spülen
• Leitfähigkeit des Ausgangswassers kontrollieren

Die Patrone darf nicht am Verteilerkopf oder an den angeschlossenen Rohrleitungen angehoben oder bewegt werden.

Funktionsweise der Mischbett-Vollentsalzung

Das betriebsbereite Mischbettharz besteht aus stark saurem Kationenaustauscherharz in H-Form und stark basischem Anionenaustauscherharz in OH-Form.

Beim Durchströmen des Harzbetts werden die im Rohwasser gelösten Kationen und Anionen aufgenommen. Das Harz gibt dafür H⁺- und OH⁻-Ionen an das Wasser ab. Diese verbinden sich zu Wasser, wodurch die Konzentration der gelösten Salze stark reduziert wird.

Mit frischem Mischbettharz kann eine Ausgangsleitfähigkeit von ungefähr 0,2 µS/cm erreicht werden. Die tatsächlich erreichbare Wasserqualität hängt unter anderem von folgenden Faktoren ab:

• Leitfähigkeit des Rohwassers
• Art und Konzentration der gelösten Salze
• Durchflussgeschwindigkeit
• Wassertemperatur
• Zustand und Beladung des Harzes
• geforderter Leitfähigkeitsgrenzwert
• gleichmäßige Durchströmung des Harzbetts

Die MB75 wird mit einem fertig gemischten Harzbett betrieben. Kationen- und Anionenaustauscher befinden sich gemeinsam in einer Patrone und müssen gleichmäßig verteilt sein.

Kapazität der MB75

Die behandelbare Wassermenge wird durch die Salzfracht des Rohwassers bestimmt. Die elektrische Leitfähigkeit dient als praktischer Orientierungswert für die Menge der gelösten Ionen.

Für eine vollständige Harzfüllung von 75 Litern gelten folgende Richtwerte:

• bei 300 µS/cm Rohwasserleitfähigkeit: ca. 9.375 Liter VE-Wasser
• bei 600 µS/cm Rohwasserleitfähigkeit: ca. 4.687 Liter VE-Wasser

Bei höherer Rohwasserleitfähigkeit wird die Austauschkapazität schneller verbraucht. Bei niedrigerer Leitfähigkeit kann mit derselben Harzfüllung eine entsprechend größere Wassermenge behandelt werden.

Die tatsächliche Kapazität kann von den Richtwerten abweichen. Neben der Rohwasserleitfähigkeit beeinflussen die individuelle Zusammensetzung des Wassers, der Volumenstrom und die geforderte Ausgangsqualität die nutzbare Wassermenge.

Ausgangsleitfähigkeit kontrollieren

Mit zunehmender Beladung des Mischbettharzes steigt die Leitfähigkeit des Ausgangswassers wieder an. Die Wasserqualität sollte deshalb regelmäßig kontrolliert werden.

Für mobile Kontrollmessungen eignet sich ein Hand-Leitfähigkeitsmessgerät. Der Harzwechsel erfolgt, sobald der für die jeweilige Anwendung festgelegte Leitfähigkeitsgrenzwert erreicht wird.

Der zulässige Grenzwert ist vom Verwendungszweck abhängig. Einige Prozesse benötigen eine Leitfähigkeit von weniger als 1 µS/cm. Bei anderen technischen Anwendungen kann ein höherer Wert ausreichend sein.

Eine regelmäßige Kontrolle verhindert, dass erschöpftes Harz unbemerkt weiterbetrieben wird und Wasser mit nicht mehr ausreichender Qualität in den nachfolgenden Prozess gelangt.

Wiederverwendbar durch Austausch des Harzes

Die MB75 ist keine Einwegpatrone. Drucktank, PE-Innenbehälter, Verteilerrohr und Verteilerkopf können nach der Erschöpfung des Harzes erneut verwendet werden.

Für eine vollständige Neubefüllung werden 75 Liter Mischbettharz benötigt. Dies entspricht drei Verpackungseinheiten mit jeweils 25 Litern.

Das passende ION-TEC-PLUS A6K4 Mischbettharz ist in 25-Liter-Säcken erhältlich.

Ablauf des Harzwechsels

• Wasserzuführung schließen
• Patrone vollständig drucklos machen
• Wasser aus der Patrone ablassen
• Verteilerkopf vorsichtig entfernen
• erschöpftes Harz vollständig aus dem Drucktank entfernen
• Innenraum und Verteilerrohr mit sauberem Wasser spülen
• Verteilerrohr mittig ausrichten
• drei Säcke mit jeweils 25 Litern neuem Harz einfüllen
• Gewinde und Dichtflächen kontrollieren
• Verteilerkopf fachgerecht montieren
• Patrone langsam mit Wasser füllen
• vollständig entlüften und gründlich spülen
• Ausgangsleitfähigkeit kontrollieren

Entsorgung des erschöpften Harzes

Wurde die MB75 ausschließlich zur Aufbereitung von normalem Leitungswasser verwendet, kann das erschöpfte Harz über den Haus- beziehungsweise Restmüll entsorgt werden.

Wurde Prozesswasser oder Wasser mit besonderen Verunreinigungen behandelt, richtet sich der Entsorgungsweg nach den vom Harz aufgenommenen Stoffen. In diesem Fall muss vor der Entsorgung geprüft werden, ob eine gesonderte Einstufung erforderlich ist.

Verwendung mit anderen Ionenaustauscherharzen

Der wiederverwendbare Drucktank der MB75 kann bei Bedarf mit einem anderen geeigneten Ionenaustauscherharz befüllt werden. Die Patrone lässt sich dadurch nach technischer Prüfung auch für andere Aufgaben der Wasseraufbereitung einsetzen.

Mögliche Anwendungen sind:

• Enthärtung mit Kationenaustauscherharz in Natriumform
• Heizungswasseraufbereitung mit geeignetem Harz nach VDI 2035
• Teilentsalzung mit aufeinander abgestimmten Ionenaustauschern
• getrennte Kationen- oder Anionenaustauschstufen
• spezielle Anwendungen mit selektiven Ionenaustauscherharzen

Geeignete Harzarten finden Sie in unseren Shopbereichen:

• Kationenaustauscherharze für Enthärtung, Entkarbonisierung, Teilentsalzung und weitere Ionenaustauschverfahren
• Anionenaustauscherharze zum Austausch negativ geladener Wasserinhaltsstoffe und für unterschiedliche Entsalzungsverfahren

Die eingefüllte Harzart bestimmt die Funktion der Patrone. Wird die MB75 mit Enthärtungsharz befüllt, entsteht kein vollentsalztes Wasser. Calcium- und Magnesiumionen werden gegen Natriumionen ausgetauscht, während der übrige Salzgehalt weitgehend erhalten bleibt.

Ein einzelnes Kationen- oder Anionenaustauscherharz erzeugt ebenfalls kein vollständig entsalztes Wasser. Für die Vollentsalzung wird eine technisch abgestimmte Kombination beider Austauschstufen oder ein geeignetes Mischbettharz benötigt.

Komplett aufgebaute Lösungen für andere Anwendungen finden Sie bei unseren Enthärtungspatronen und den Vollentsalzungspatronen zur Heizungsbefüllung nach VDI 2035.

Vor dem Wechsel auf eine andere Harzart müssen das bisherige Harz vollständig entfernt sowie Drucktank und Verteilerrohr gründlich gereinigt werden. Das neue Harz muss hinsichtlich Körnung, Wasserzusammensetzung, Betriebsweise und Aufbereitungsziel für die Patrone geeignet sein.

Hinweise für den sicheren Betrieb

Für einen zuverlässigen Betrieb sind folgende Punkte zu beachten:

• Patrone ausschließlich senkrecht betreiben
• ebenen und tragfähigen Untergrund vorsehen
• maximalen Betriebsdruck von 8 bar nicht überschreiten
• zulässigen Temperaturbereich einhalten
• Patrone vor Frost und direkter Sonneneinstrahlung schützen
• Druckstöße vermeiden
• vor der Inbetriebnahme vollständig entlüften
• maximale Durchflussleistung nicht überschreiten
• Fließrichtung am Verteilerkopf beachten
• Leitfähigkeit des Ausgangswassers regelmäßig kontrollieren
• Patrone nicht am Verteilerkopf oder an Rohrleitungen bewegen

Die maximale Durchflussleistung beträgt 1.000 l/h. Bei besonders hohen Anforderungen an die Ausgangsqualität kann ein geringerer Durchfluss durch die längere Kontaktzeit mit dem Harz vorteilhaft sein.

Aufbau der Mischbettpatrone MB75

• Drucktank aus glasfaserverstärktem Kunststoff
• druckbeständiger Innenbehälter aus PE
• Verteilerkopf aus PE/PVC
• integrierte Entlüftungsfunktion
• internes Wasserverteilersystem
• Ein- und Ausgang mit ¾-Zoll-Anschluss
• vorgesehen für 75 Liter Mischbettharz
• drei lose 25-Liter-Harzsäcke im Lieferumfang
• wiederbefüllbar und mehrfach verwendbar

Technische Daten

Lieferumfang

• Vollentsalzungspatrone MB75
• GFK-Drucktank mit PE-Innenbehälter
• Verteilerkopf mit Entlüftungsfunktion
• internes Verteilerrohr
• drei separate Säcke mit jeweils 25 Litern Mischbettharz
• insgesamt 75 Liter betriebsbereites Mischbettharz

Die Patrone wird zur Erleichterung von Transport und Aufstellung nicht mit eingefülltem Harz geliefert. Die Befüllung erfolgt am vorgesehenen Aufstellort.

Anschlussleitungen, Absperrarmaturen und Leitfähigkeitsmessgeräte sind nicht Bestandteil des Lieferumfangs, sofern sie nicht ausdrücklich zusätzlich ausgewählt werden.

MB50, MB75 oder MB100 auswählen

Die MB75 ist für einen regelmäßig größeren VE-Wasserbedarf vorgesehen. Sie verbindet eine hohe Harzkapazität mit einer maximalen Durchflussleistung von 1.000 l/h und liegt zwischen MB50 und MB100.

Die Größen lassen sich wie folgt einordnen:

• MB50 für mittlere Wassermengen und eine kompaktere Aufstellung
• MB75 für größere Einzelmengen, längere Betriebsintervalle und bis zu 1.000 l/h Durchfluss
• MB100 für einen besonders hohen Kapazitätsbedarf und möglichst lange Intervalle zwischen den Harzwechseln

Bei der Auswahl sollten folgende Werte berücksichtigt werden:

• benötigte Gesamtmenge an VE-Wasser
• Leitfähigkeit und Zusammensetzung des Rohwassers
• geforderte Ausgangsleitfähigkeit
• benötigter Volumenstrom
• verfügbare Stellfläche
• Tragfähigkeit und Zugänglichkeit des Aufstellortes
• gewünschte Betriebsdauer zwischen den Harzwechseln
