Vollentsalzungspatrone Mischbett MB100

Vollentsalzungspatrone Mischbett MB100 mit 100 Liter Harz

Die Mischbettpatrone MB100 ist die größte Vollentsalzungspatrone dieser Baureihe. Mit 100 Litern Mischbettharz eignet sie sich zur Herstellung größerer Mengen vollentsalzten Wassers und ermöglicht lange Betriebsintervalle zwischen den Harzwechseln.

Bei einer Rohwasserleitfähigkeit von 600 µS/cm können mit einer vollständigen Harzfüllung ungefähr 6.250 Liter VE-Wasser hergestellt werden. Bei einer Rohwasserleitfähigkeit von 300 µS/cm beträgt die Richtkapazität ungefähr 12.500 Liter.

Die MB100 wird aus Gründen des Transports und der Handhabung nicht mit eingefülltem Harz geliefert. Zum Lieferumfang gehören vier separate Säcke mit jeweils 25 Litern betriebsbereitem Mischbettharz. Der leere Drucktank kann dadurch zunächst zum endgültigen Aufstellort gebracht und erst dort vollständig befüllt werden.

Hohe Kapazität für einen regelmäßigen VE-Wasserbedarf

Die MB100 ist für Anwendungen vorgesehen, bei denen regelmäßig mehrere Kubikmeter vollentsalztes Wasser benötigt werden. Das Harzvolumen von 100 Litern reduziert die Häufigkeit der notwendigen Harzwechsel und eignet sich besonders für größere Befüllungen sowie wiederkehrende technische Prozesse.

Typische Einsatzbereiche sind:

• industrielle und gewerbliche Produktionsbereiche
• Befüllung größerer Behälter und Wasserkreisläufe
• Nachspeisung von Kühl- und Prozesswassersystemen
• technische Reinigungs- und Spülprozesse
• Inbetriebnahme und Wartung größerer Anlagen
• Nachbehandlung von Umkehrosmosewasser
• Labor-, Prüfstands- und Versuchsanwendungen
• Oberflächen- und Photovoltaikreinigung
• Herstellung eines betrieblichen VE-Wasservorrats
• zeitweise Versorgung technischer Prozesse mit VE-Wasser

Für einen geringeren Platzbedarf und kleinere Einzelmengen ist die Mischbettpatrone MB75 mit 75 Litern Harz eine kompaktere Alternative.

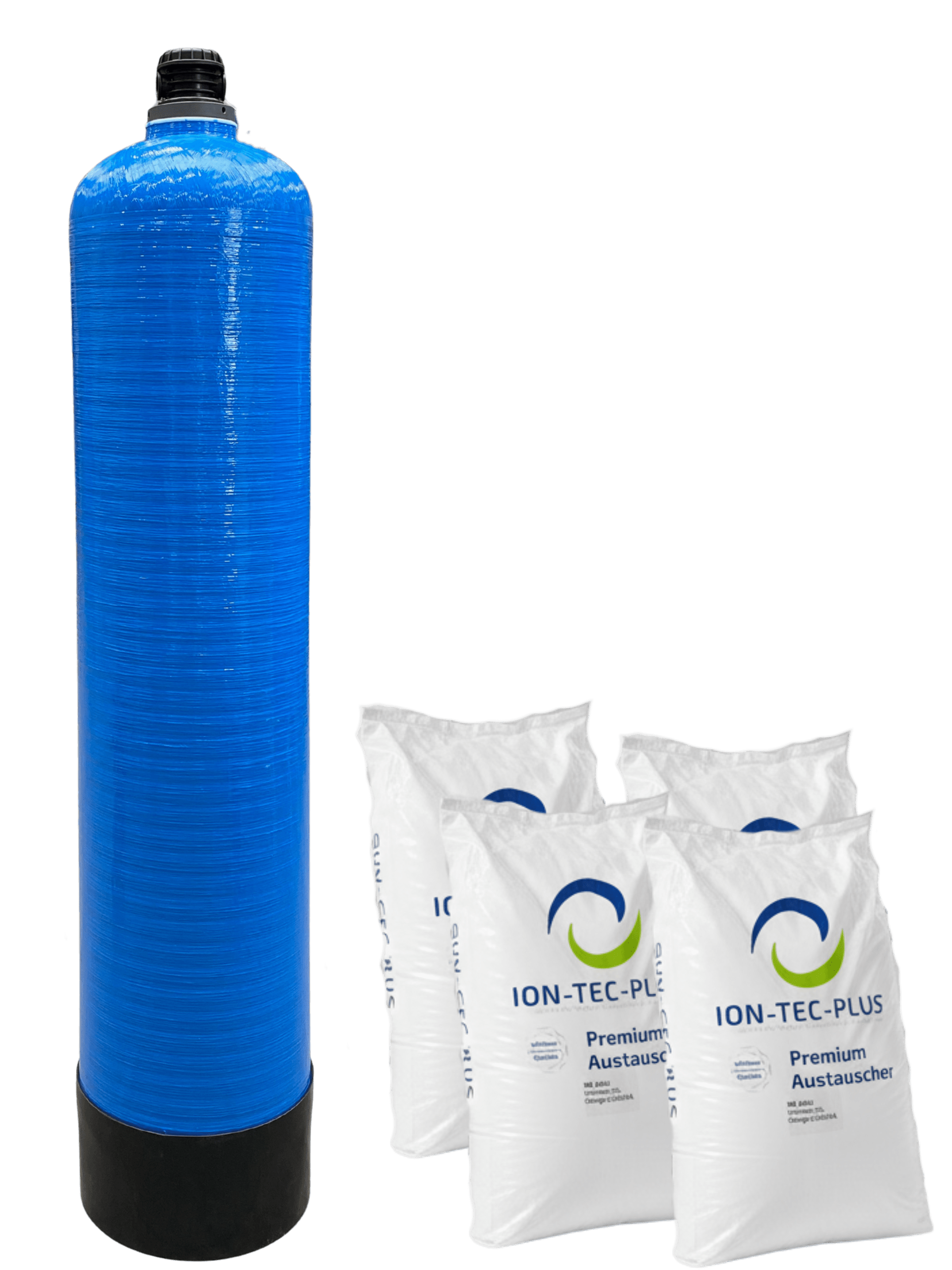

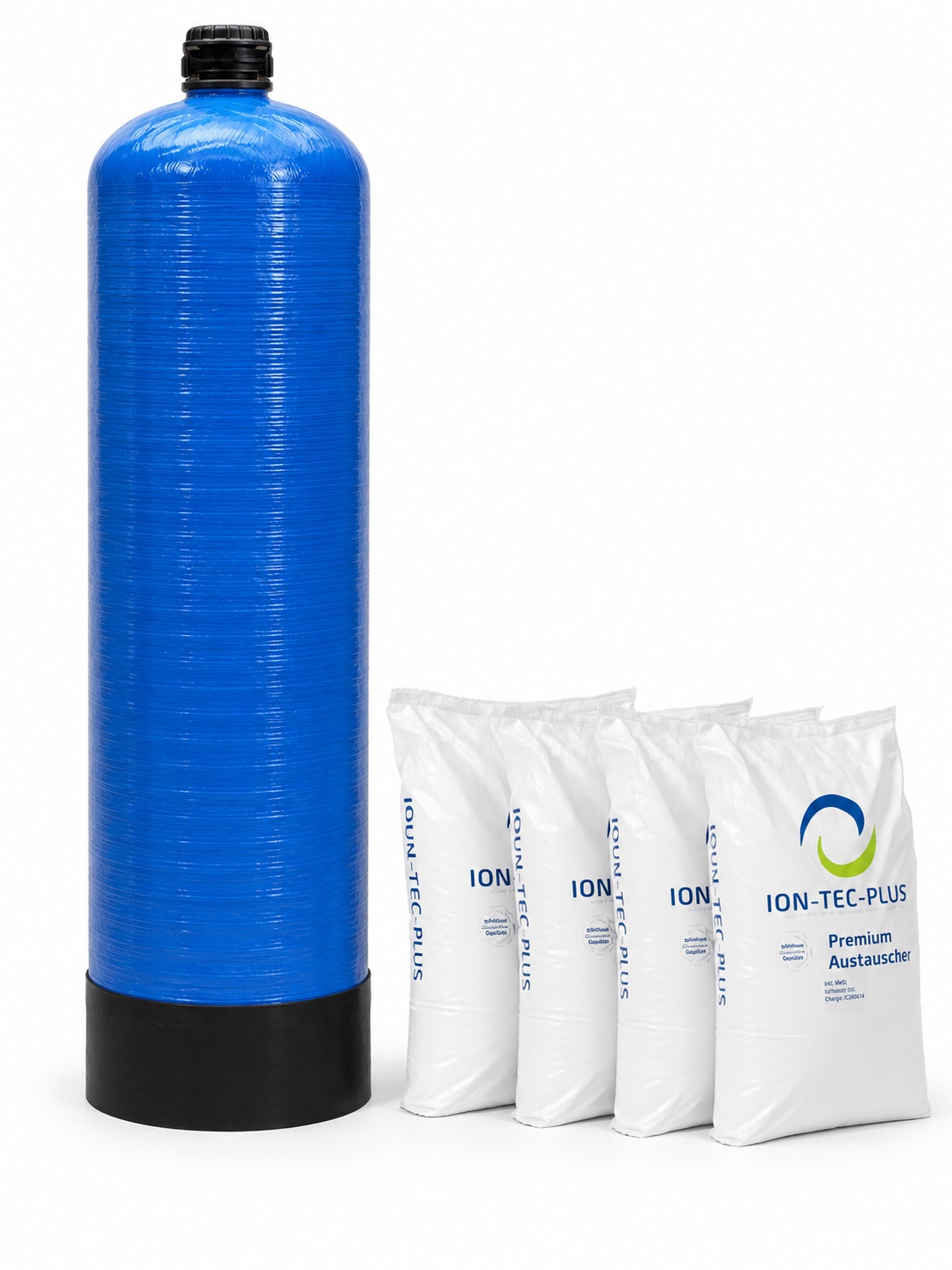

Vier lose Harzsäcke für Transport und Aufstellung

Die MB100 wird nicht fertig mit Harz befüllt transportiert. Drucktank und Mischbettharz werden getrennt geliefert.

Zum Lieferumfang gehören:

• wiederbefüllbarer GFK-Drucktank
• druckbeständiger Innenbehälter aus PE
• internes Verteilerrohr
• Verteilerkopf mit Entlüftungsfunktion
• vier Säcke mit jeweils 25 Litern Mischbettharz
• insgesamt 100 Liter betriebsbereites Mischbettharz

Die getrennte Lieferung erleichtert das Transportieren und Aufstellen erheblich. Der leere Drucktank kann einfacher durch Türen, Technikräume und schmale Zugänge bewegt werden als eine bereits mit 100 Litern Harz befüllte Patrone.

Die MB100 sollte zuerst am endgültigen Standort aufgestellt werden. Anschließend werden die vier Harzsäcke eingefüllt. Nach der Befüllung sollte die Patrone möglichst nicht mehr umgesetzt werden.

Anforderungen an den Aufstellort

Die Patrone muss senkrecht auf einem ebenen, tragfähigen und ausreichend großen Untergrund aufgestellt werden. Der Standort muss für das Betriebsgewicht der mit Wasser und Harz gefüllten Patrone geeignet sein.

Für die Aufstellung sind folgende Punkte zu berücksichtigen:

• ausreichende Tragfähigkeit des Untergrunds
• senkrechte und standsichere Position
• ausreichende Raumhöhe für Montage und Harzwechsel
• gute Zugänglichkeit des Verteilerkopfes
• Schutz vor Frost und direkter Sonneneinstrahlung
• Ablaufmöglichkeit für Entleerung und Spülwasser
• Absperrmöglichkeit vor und nach der Patrone
• Schutz vor Druckstößen
• ausreichend Platz zum Einfüllen und Entfernen des Harzes

Der Verteilerkopf und die angeschlossenen Rohrleitungen dürfen nicht als Hebe- oder Tragepunkte verwendet werden.

Erstbefüllung mit 100 Liter Mischbettharz

Für die vollständige Erstbefüllung werden alle vier mitgelieferten 25-Liter-Säcke benötigt. Vier Säcke entsprechen genau dem vorgesehenen Harzvolumen der MB100.

Grundsätzlicher Ablauf:

• leeren Drucktank zum endgültigen Aufstellort bringen
• Drucktank senkrecht und standsicher positionieren
• Verteilerkopf entfernen
• internes Verteilerrohr mittig im Tank ausrichten
• obere Öffnung des Verteilerrohres verschließen
• vier Säcke mit jeweils 25 Litern Harz vollständig einfüllen
• Gewinde und Dichtflächen sorgfältig reinigen
• Verteilerkopf fachgerecht montieren
• Wasseranschlüsse herstellen
• Patrone langsam mit Wasser füllen
• Patrone vollständig entlüften
• Harzbett vor der ersten Verwendung gründlich spülen
• Leitfähigkeit des Ausgangswassers kontrollieren

Während der Befüllung darf kein Harz in das Verteilerrohr gelangen. Vor der Montage des Verteilerkopfes müssen Gewinde und Dichtflächen frei von Harzkugeln und anderen Verunreinigungen sein.

Funktionsweise der Mischbett-Vollentsalzung

Das betriebsbereite Mischbettharz besteht aus stark saurem Kationenaustauscherharz in H-Form und stark basischem Anionenaustauscherharz in OH-Form.

Beim Durchströmen des Harzbetts werden die im Rohwasser gelösten Kationen und Anionen aufgenommen. Das Mischbettharz gibt dafür H⁺- und OH⁻-Ionen an das Wasser ab. Diese verbinden sich zu Wasser, wodurch die Konzentration gelöster Salze und damit die elektrische Leitfähigkeit stark reduziert werden.

Mit frischem Mischbettharz kann eine Ausgangsleitfähigkeit von ungefähr 0,2 µS/cm erreicht werden. Die tatsächlich erreichbare Wasserqualität und die nutzbare Kapazität hängen unter anderem von folgenden Faktoren ab:

• Leitfähigkeit des Rohwassers
• Zusammensetzung der gelösten Salze
• Durchflussgeschwindigkeit
• Wassertemperatur
• Zustand und Beladung des Harzes
• gleichmäßige Durchströmung des Harzbetts
• geforderter Grenzwert für das Ausgangswasser

Die MB100 arbeitet mit einem fertig gemischten Harzbett. Kationen- und Anionenaustauscher befinden sich gemeinsam in der Patrone und müssen gleichmäßig verteilt sein.

Kapazität der MB100

Die mit einer Harzfüllung behandelbare Wassermenge richtet sich nach der Salzfracht des Rohwassers. Die elektrische Leitfähigkeit dient als praktischer Orientierungswert für die Konzentration der gelösten Ionen.

Für eine vollständige Harzfüllung von 100 Litern gelten folgende Richtwerte:

• bei 300 µS/cm Rohwasserleitfähigkeit: ca. 12.500 Liter VE-Wasser
• bei 600 µS/cm Rohwasserleitfähigkeit: ca. 6.250 Liter VE-Wasser

Bei einer höheren Rohwasserleitfähigkeit ist die Austauschkapazität entsprechend schneller erschöpft. Bei einer niedrigeren Leitfähigkeit kann mit derselben Harzfüllung eine größere Wassermenge behandelt werden.

Die tatsächliche Kapazität kann von diesen Richtwerten abweichen. Neben der Leitfähigkeit beeinflussen die individuelle Wasserzusammensetzung, der Volumenstrom und die geforderte Ausgangsqualität die nutzbare Wassermenge.

Bis zu 1.500 Liter Durchfluss pro Stunde

Die maximale Durchflussleistung der MB100 beträgt 1.500 l/h. Damit eignet sie sich auch für größere Befüll- und Spülvorgänge.

Die maximale Durchflussleistung darf nicht mit der dauerhaft erreichbaren Wasserqualität gleichgesetzt werden. Bei besonders hohen Anforderungen an die Ausgangsleitfähigkeit kann ein geringerer Volumenstrom sinnvoll sein. Dadurch verlängert sich die Kontaktzeit zwischen Wasser und Mischbettharz.

Der geeignete Betriebsdurchfluss hängt insbesondere ab von:

• Leitfähigkeit und Zusammensetzung des Rohwassers
• gewünschter Ausgangsleitfähigkeit
• Temperatur des Wassers
• Zustand des Harzbetts
• nachfolgendem Prozess
• vorhandener Leitfähigkeitsüberwachung

Leitfähigkeit des Ausgangswassers kontrollieren

Mit zunehmender Beladung des Mischbettharzes steigt die Leitfähigkeit des Ausgangswassers wieder an. Die Wasserqualität sollte deshalb während des Betriebs regelmäßig kontrolliert werden.

Für mobile Kontrollmessungen eignet sich ein Hand-Leitfähigkeitsmessgerät. Der Harzwechsel erfolgt, sobald der für die jeweilige Anwendung festgelegte Leitfähigkeitsgrenzwert erreicht wird.

Der zulässige Grenzwert ist vom Verwendungszweck abhängig. Einige Prozesse benötigen eine Leitfähigkeit von weniger als 1 µS/cm. Für andere technische Anwendungen können höhere Werte ausreichend sein.

Eine regelmäßige Messung verhindert, dass erschöpftes Harz unbemerkt weiterbetrieben wird und Wasser mit nicht mehr ausreichender Qualität in den nachfolgenden Prozess gelangt.

Dauerhaft wiederverwendbare Patrone

Die MB100 ist keine Einwegpatrone. Drucktank, Innenbehälter, Verteilerrohr und Verteilerkopf können nach der Erschöpfung des Harzes weiterverwendet werden.

Für eine vollständige Neubefüllung werden 100 Liter Mischbettharz benötigt. Dies entspricht vier Verpackungseinheiten mit jeweils 25 Litern.

Das passende ION-TEC-PLUS A6K4 Mischbettharz ist in 25-Liter-Säcken erhältlich.

Ablauf des Harzwechsels

• Wasserzuführung schließen
• Patrone vollständig drucklos machen
• Wasser aus der Patrone ablassen
• Verteilerkopf vorsichtig entfernen
• erschöpftes Harz vollständig aus dem Drucktank entfernen
• Innenraum und Verteilerrohr mit sauberem Wasser spülen
• Verteilerrohr mittig positionieren
• vier Säcke mit jeweils 25 Litern neuem Harz einfüllen
• Gewinde und Dichtflächen reinigen und kontrollieren
• Verteilerkopf fachgerecht montieren
• Patrone langsam mit Wasser füllen
• Patrone vollständig entlüften
• Harzbett gründlich spülen
• Ausgangsleitfähigkeit kontrollieren

Entsorgung des erschöpften Mischbettharzes

Wurde die MB100 ausschließlich zur Aufbereitung von normalem Leitungswasser eingesetzt, kann das erschöpfte Harz über den Hausmüll entsorgt werden.

Wurde mit der Patrone Prozesswasser oder Wasser mit besonderen Verunreinigungen behandelt, richtet sich der Entsorgungsweg nach den vom Harz aufgenommenen Stoffen. In diesem Fall muss vor der Entsorgung geprüft werden, ob das Harz gesondert einzustufen und zu entsorgen ist.

Verwendung mit anderen Ionenaustauscherharzen

Der wiederverwendbare Drucktank der MB100 kann bei Bedarf auch mit einem anderen geeigneten Ionenaustauscherharz befüllt werden. Dadurch lässt sich die Patrone nach technischer Prüfung für weitere Aufgaben der Wasseraufbereitung nutzen.

Mögliche Anwendungen sind:

• Enthärtung mit Kationenaustauscherharz in Natriumform
• Heizungswasseraufbereitung mit geeignetem Harz nach VDI 2035
• Teilentsalzung mit aufeinander abgestimmten Ionenaustauschern
• getrennte Kationen- oder Anionenaustauschstufen
• spezielle Anwendungen mit selektiven Ionenaustauscherharzen

Geeignete Harzarten finden Sie in unseren Shopbereichen:

• Kationenaustauscherharze für Enthärtung, Entkarbonisierung, Teilentsalzung und weitere Ionenaustauschverfahren
• Anionenaustauscherharze zum Austausch negativ geladener Wasserinhaltsstoffe und für unterschiedliche Entsalzungsverfahren

Die eingefüllte Harzart bestimmt die Funktion der Patrone. Wird die MB100 mit Enthärtungsharz befüllt, entsteht kein vollentsalztes Wasser. Calcium- und Magnesiumionen werden gegen Natriumionen ausgetauscht, während der übrige Salzgehalt weitgehend im Wasser verbleibt.

Ein einzelnes Kationen- oder Anionenaustauscherharz erzeugt ebenfalls kein vollständig entsalztes Wasser. Für eine Vollentsalzung ist eine technisch abgestimmte Kombination beider Austauschstufen oder ein geeignetes Mischbettharz erforderlich.

Komplett aufgebaute Lösungen für andere Anwendungen finden Sie bei unseren Enthärtungspatronen und den Vollentsalzungspatronen zur Heizungsbefüllung nach VDI 2035.

Vor dem Wechsel auf eine andere Harzart müssen das bisherige Harz vollständig entfernt sowie Drucktank und Verteilerrohr gründlich gereinigt werden. Das neue Harz muss hinsichtlich Körnung, Wasserzusammensetzung, Betriebsweise und Aufbereitungsziel für die Patrone geeignet sein.

Hinweise für einen sicheren Betrieb

Für einen zuverlässigen Betrieb sind folgende Punkte zu beachten:

• Patrone ausschließlich senkrecht betreiben
• ebenen und tragfähigen Untergrund vorsehen
• maximalen Betriebsdruck von 8 bar nicht überschreiten
• zulässigen Temperaturbereich von +5 bis +35 °C einhalten
• Patrone vor Frost und direkter Sonneneinstrahlung schützen
• Druckstöße vermeiden
• vor der Inbetriebnahme vollständig entlüften
• maximale Durchflussleistung nicht überschreiten
• Fließrichtung am Verteilerkopf beachten
• Leitfähigkeit des Ausgangswassers regelmäßig kontrollieren
• Patrone nicht am Verteilerkopf oder an den Rohrleitungen bewegen

Aufbau der Mischbettpatrone MB100

• Drucktank aus glasfaserverstärktem Kunststoff
• druckbeständiger Innenbehälter aus PE
• Verteilerkopf aus PE/PVC
• integrierte Entlüftungsfunktion
• internes Wasserverteilersystem
• Ein- und Ausgang mit ¾-Zoll-Anschluss
• vorgesehen für 100 Liter Mischbettharz
• vier lose 25-Liter-Harzsäcke im Lieferumfang
• wiederbefüllbar und mehrfach verwendbar

Technische Daten

Lieferumfang

• Vollentsalzungspatrone MB100
• GFK-Drucktank mit PE-Innenbehälter
• Verteilerkopf mit Entlüftungsfunktion
• internes Verteilerrohr
• vier separate Säcke mit jeweils 25 Litern Mischbettharz
• insgesamt 100 Liter betriebsbereites Mischbettharz

Die Patrone wird zur Erleichterung von Transport und Aufstellung nicht mit eingefülltem Harz geliefert. Die Befüllung erfolgt am vorgesehenen Aufstellort.

Anschlussleitungen, Absperrarmaturen und Leitfähigkeitsmessgeräte sind nicht Bestandteil des Lieferumfangs, sofern sie nicht ausdrücklich zusätzlich ausgewählt werden.

MB75 oder MB100 auswählen

Die MB100 ist für einen hohen und regelmäßig wiederkehrenden VE-Wasserbedarf vorgesehen. Gegenüber der MB75 bietet sie ein um 25 Liter größeres Harzvolumen, eine höhere Kapazität und eine maximale Durchflussleistung von bis zu 1.500 l/h.

Die Größen lassen sich wie folgt einordnen:

• MB75 für größere Einzelmengen bei kompakteren Abmessungen
• MB100 für möglichst lange Betriebsintervalle und einen höheren Durchfluss
• MB100 für Anwendungen, bei denen vier vollständige 25-Liter-Harzsäcke eingesetzt werden sollen

Bei der Auswahl sollten insbesondere folgende Werte berücksichtigt werden:

• benötigte Gesamtmenge an VE-Wasser
• Leitfähigkeit und Zusammensetzung des Rohwassers
• gewünschte Ausgangsleitfähigkeit
• erforderlicher Volumenstrom
• verfügbare Stellfläche
• Tragfähigkeit und Zugänglichkeit des Aufstellortes
• gewünschte Betriebsdauer zwischen den Harzwechseln
