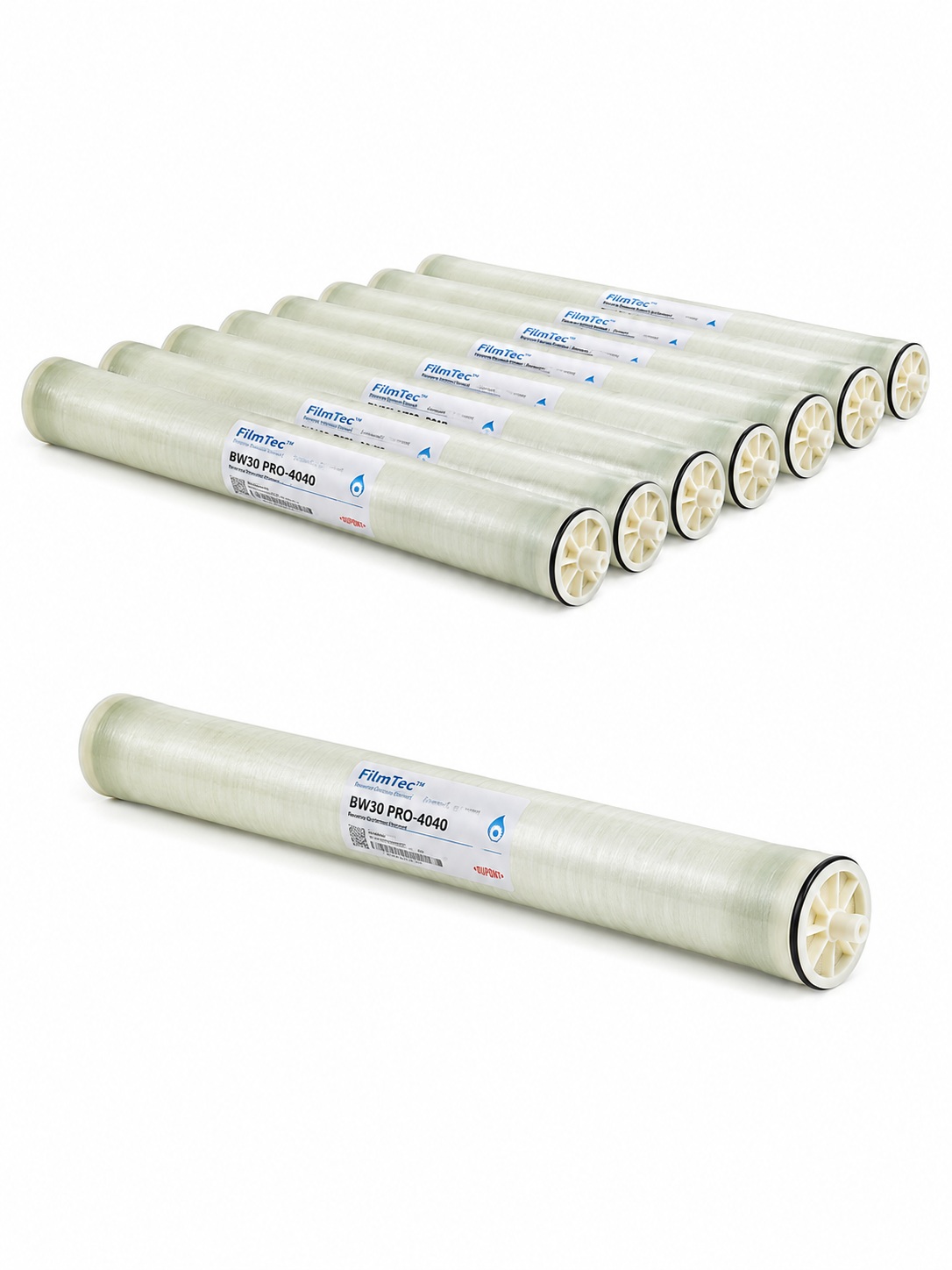

Umkehrosmose Membranelement DuPont FILMTEC BW30 PRO-4040

DuPont FilmTec BW30 PRO-4040 Membranelement für 4040-Druckrohre

Das DuPont FilmTec BW30 PRO-4040 ist ein 4"-Umkehrosmose-Membranelement für gewerbliche und industrielle Umkehrosmoseanlagen. Es wird eingesetzt, wenn ein aktuelles DuPont-FilmTec-Element für genormte 4040-Druckrohre benötigt wird und hohe Rückhaltung, stabile Produktqualität und wirtschaftlicher Betrieb wichtig sind.

Das BW30 PRO-4040 ist das Nachfolgeprodukt zur abgekündigten DuPont FilmTec LC HR-4040. Es ist keine Seewassermembrane und keine Nanofiltrationsmembrane, sondern eine 4"-Umkehrosmosemembrane für kommerzielle und industrielle Brackwasser- beziehungsweise technische Wasseraufbereitungsanwendungen.

Einsatzbereich der BW30 PRO-4040

4"-Membrane für Gewerbe und Industrie

Die BW30 PRO-4040 ist für kommerzielle und industrielle Umkehrosmoseanlagen mit 4040-Druckrohren vorgesehen. Typische Einsatzbereiche sind Prozesswasseraufbereitung, Stadtwasser- und Brackwasseraufbereitung, Vorbehandlung für VE-Wasser, Permeaterzeugung vor Mischbett- oder EDI-Stufen sowie technische Wasseraufbereitung mit definierter Permeatqualität.

Die Membrane sollte nicht allein nach Baugröße ausgewählt werden. Entscheidend sind Rohwasseranalyse, Leitfähigkeit, gewünschte Permeatqualität, Permeatleistung, Betriebsdruck, Recovery, Vorbehandlung, Temperatur und vorhandenes Druckrohr.

Nachfolgeprodukt zur LC HR-4040

Die BW30 PRO-4040 ersetzt die abgekündigte LC HR-4040. Bei Bestandsanlagen ist deshalb zu prüfen, ob die vorhandene Anlage mit dem Nachfolgeprodukt unverändert betrieben werden kann oder ob Betriebsdaten und Permeatqualität nach dem Austausch neu bewertet werden müssen.

Ein Wechsel sollte nicht nur nach 4040-Baugröße erfolgen. Permeatleistung, Salzrückhaltung, Betriebsdruck, Druckverlust, Dichtungen, Druckrohr und Anlagenhydraulik müssen zur bestehenden Anlage passen.

Abgrenzung zu anderen Membranelementen

Unterschied zur LC HR-4040

Die LC HR-4040 wurde abgekündigt. Die BW30 PRO-4040 ist das aktuelle Nachfolgeprodukt für passende 4040-Umkehrosmoseanlagen.

Bei Ersatzbeschaffung sollte geprüft werden, ob die Anlage mit den Betriebswerten der BW30 PRO-4040 weiter betrieben werden kann. Besonders wichtig sind Druckniveau, Permeatleistung, Rückhaltung, Recovery und die vorhandene Vorbehandlung.

Unterschied zur ESPA2-LD 4040

Die ESPA2-LD 4040 ist eine 4"-Niederdruckmembrane von Nitto Hydranautics mit Fokus auf energieeffizienten Betrieb bei geeigneter Brackwasser- oder Stadtwasserqualität.

Die BW30 PRO-4040 ist ein DuPont-FilmTec-Element für kommerzielle und industrielle 4040-Umkehrosmoseanlagen. Ein Austausch zwischen unterschiedlichen Herstellern und Baureihen sollte nur erfolgen, wenn Auslegung, Druckrohr, Betriebsdruck, Permeatleistung und Salzrückhaltung zusammenpassen.

Unterschied zur CPA7-LD 4040

Die CPA7-LD 4040 ist eine 4"-Umkehrosmosemembrane von Nitto Hydranautics mit hoher Salzrückhaltung. Die BW30 PRO-4040 ist ein DuPont-FilmTec-Element mit ähnlicher 4040-Baugröße, aber anderer Baureihe und anderer herstellerspezifischer Auslegung.

Wenn hohe Salzrückhaltung im Vordergrund steht, müssen Permeatleistung, Betriebsdruck, Rückhaltung, vorhandene Anlage und Kompatibilität mit dem Druckrohr verglichen werden. Die Baugröße 4040 allein reicht nicht als Auswahlkriterium aus.

Unterschied zur SWC5-LD 4040

Die SWC5-LD 4040 ist eine 4"-Seewasser-Umkehrosmosemembrane. Die BW30 PRO-4040 ist keine Seewassermembrane.

Bei Seewasser, sehr hoher Leitfähigkeit oder entsprechendem Druckniveau muss eine passende Seewassermembrane eingesetzt werden. Eine 4040-Baugröße allein sagt nicht aus, ob ein Membranelement für Seewasser, Brackwasser, Niederdruckbetrieb oder Hochrückhaltung geeignet ist.

Unterschied zur Nanofiltration

Die BW30 PRO-4040 ist eine Umkehrosmosemembrane und keine Nanofiltrationsmembrane. Nanofiltration wird zur selektiven Teilentsalzung eingesetzt und hat andere Rückhalteeigenschaften.

Wenn gezielt Härte, Sulfat oder bestimmte organische Bestandteile reduziert werden sollen, kann eine Nanofiltrationsmembrane technisch sinnvoller sein. Wenn eine stärkere Entsalzung und klassische RO-Permeatqualität benötigt werden, ist eine geeignete Umkehrosmosemembrane zu prüfen.

BW30-PRO-Technologie und Betriebsverhalten

Polyamid-Dünnschicht-Verbundmembran

Die BW30 PRO-4040 ist ein Spiralwickelelement mit Polyamid-Dünnschicht-Verbundmembran. Dieses Membranmaterial wird in Umkehrosmoseanlagen eingesetzt, um gelöste Salze und bestimmte Wasserinhaltsstoffe deutlich zu reduzieren.

Polyamidmembranen sind empfindlich gegenüber freiem Chlor und anderen Oxidationsmitteln. Deshalb muss die Vorbehandlung sicherstellen, dass oxidierende Stoffe vor der Membrane entfernt werden.

Kommerzielle 4040-RO-Anwendungen

Die BW30 PRO-4040 ist für eine breite Auswahl kommerzieller Anwendungen ausgelegt, von der Herstellung hochwertiger Permeatqualität bis zur wirtschaftlichen Wasseraufbereitung mit niedrigen Gesamtsystemkosten.

Für den sicheren Betrieb sind eine geeignete Vorbehandlung, kontrollierte Inbetriebnahme und regelmäßige Betriebskontrolle erforderlich. Drucksprünge, ungeeignetes Speisewasser oder falsche Reinigungsbedingungen können die Membrane beschädigen oder die Standzeit verkürzen.

Technische Daten der DuPont FilmTec BW30 PRO-4040

Vorwasserqualität und Membranschutz

Vorbehandlung für 4040-Umkehrosmoseanlagen

Die BW30 PRO-4040 benötigt geeignet vorbehandeltes Speisewasser. Trübung, SDI, Schwebstoffe, organische Belastung, Biofouling, Eisen, Mangan, Öl, Härteausfällungen und Kolloide können die Membrane belasten.

Je nach Rohwasser können Vorfilter, Ultrafiltration, Aktivkohle, Antiscalant-Dosierung, pH-Korrektur, Enthärtung, Enteisenung oder Entmanganung erforderlich sein. Die Auslegung hängt von Wasseranalyse, Recovery, Temperatur, Betriebsdruck und gewünschter Permeatqualität ab.

Chlor und Oxidationsmittel

Freie Chlortoleranz ist mit < 0,1 ppm angegeben. Da die Membrane aus Polyamid-Dünnschicht-Verbundmaterial besteht, dürfen Chlor und andere Oxidationsmittel nicht unkontrolliert auf die Membrane gelangen.

Wenn in der Vorbehandlung Chlorung, Oxidation oder Desinfektionschemikalien eingesetzt werden, muss vor der Membrane eine sichere Entchlorung erfolgen. Eine chemisch geschädigte Membrane kann ihre Rückhalteleistung dauerhaft verlieren.

Antiscalant und Scaling-Schutz

Antiscalant VITEC 3000 kann bei geeigneter Auslegung eingesetzt werden, um mineralische Ausfällungen in der Umkehrosmoseanlage zu reduzieren.

Ob eine Antiscalant-Dosierung ausreicht, hängt von Wasseranalyse, Salzfracht, Härte, pH-Wert, Temperatur und Recovery ab. Bei kritischer Wasserzusammensetzung sollte die Dosierung nicht pauschal gewählt werden, sondern zur Anlagenplanung passen.

Einbau, Austausch und Betrieb

Einbau in 4040-Druckrohre

Die BW30 PRO-4040 passt in genormte Druckrohre mit 4" Innendurchmesser. Vor dem Einbau müssen Druckrohr, Druckstufe, Dichtungen, Verbindungselemente, O-Ringe, Permeatadapter, Fließrichtung und Druckrohrzustand geprüft werden.

Beim Austausch sollten Druckrohr, Endadapter und Dichtflächen gereinigt und auf Beschädigungen geprüft werden. Auch vorhandene Dichtungen und Verbindungselemente sollten kontrolliert und bei Bedarf ersetzt werden.

Inbetriebnahme nach dem Membranwechsel

Der Speisedruck sollte über 30 bis 60 Sekunden kontrolliert erhöht werden. Die Querströmungsgeschwindigkeit sollte anschließend über 15 bis 20 Sekunden auf den eingestellten Betriebspunkt gebracht werden.

Das Permeat aus der ersten Betriebsstunde sollte verworfen werden. Danach sollten Betriebsdruck, Permeatleistung, Konzentratfluss, Permeatleitfähigkeit, Recovery und Differenzdruck kontrolliert werden.

Betriebskontrolle

Im laufenden Betrieb sollten Permeatleistung, Permeatleitfähigkeit, Zulaufdruck, Konzentratdruck, Differenzdruck, Temperatur und Recovery regelmäßig überwacht werden.

Sinkende Permeatleistung, steigender Differenzdruck oder zunehmende Permeatleitfähigkeit können auf Fouling, Scaling, Biofouling, chemische Schädigung oder mechanische Probleme hinweisen. Die Ursache sollte geprüft werden, bevor nur die Membrane ersetzt wird.

Reinigung, Stillstand und Lagerung

Reinigung bei Leistungsabfall

Die Kurzzeitreinigung ist im pH-Bereich 1 bis 13 für 30 Minuten möglich. Reinigungsverfahren und Chemikalien müssen zur Membrane, zum Foulingtyp und zur Anlagenkonstruktion passen.

Je nach Ursache können mineralisches Scaling, organisches Fouling, Biofouling oder Partikelbelastung vorliegen. Eine pauschale Reinigung ohne Ursachenbewertung kann unzureichend wirken oder die Membrane zusätzlich belasten.

Membrane nach Benetzung feucht halten

Nach der ersten Benetzung muss das Membranelement feucht gehalten werden. Bei längeren Anlagenstillständen ist eine geeignete Konservierung erforderlich, um biologisches Wachstum zu vermeiden.

Die eingesetzten Chemikalien und Schmiermittel müssen mit dem Membranelement verträglich sein. Ungeeignete Chemikalien können die Membrane oder Dichtungen schädigen.

Grenzen und nicht geeignete Anwendungen

Keine Seewassermembrane

Die BW30 PRO-4040 ist nicht als Seewassermembrane vorgesehen. Für Meerwasserentsalzung oder sehr hohe Salzfrachten sind Seewassermembranen wie die SWC5-LD 4040 oder andere geeignete Seewasser-Membranelemente zu prüfen.

Eine 4"-Baugröße allein sagt nicht aus, ob eine Membrane für Seewasser, Brackwasser, Niederdruckbetrieb oder Hochrückhaltung geeignet ist.

Keine Nanofiltration

Die BW30 PRO-4040 ist keine Nanofiltrationsmembrane. Wenn eine selektive Teilentsalzung oder gezielte Härtereduzierung gefordert ist, sollte eine passende Nanofiltrationsmembrane geprüft werden.

Die Auswahl zwischen Umkehrosmose und Nanofiltration richtet sich nach gewünschter Wasserqualität, Rohwasseranalyse und Rückhalteanforderung.

Nicht nur nach Baugröße ersetzen

Bei 4040-Membranelementen gibt es unterschiedliche Baureihen für Niederdruckbetrieb, Brackwasser, Seewasser, hohe Salzrückhaltung und selektive Teilentsalzung. Deshalb sollte ein Austausch nicht nur nach Druckrohrgröße erfolgen.

Vor dem Ersatz einer vorhandenen Membrane sollten vorhandene Betriebsdaten, Wasseranalyse, Zielqualität und bisherige Anlagenleistung geprüft werden.

Passende Ergänzungen

Zubehör und Druckrohre

Für Betrieb und Austausch können passende Druckrohre und Membrangehäuse, Vorfilter, Dichtungen, Endadapter und eine geeignete Antiscalant-Dosierung erforderlich sein.

Antiscalant VITEC 3000 kann bei geeigneter Auslegung eingesetzt werden, um mineralische Ausfällungen in der Umkehrosmoseanlage zu reduzieren.

Wartung und Anlagenprüfung

Bei älteren Anlagen, Leistungsabfall oder Umstellung von LC HR-4040 auf BW30 PRO-4040 kann eine Wartung der Umkehrosmoseanlage sinnvoll sein. Dabei können Druckrohre, Dichtungen, Betriebsdaten, Vorbehandlung und Membranzustand geprüft werden.

Die Membrane sollte immer im Zusammenhang mit der gesamten Umkehrosmoseanlage betrachtet werden. Dazu gehören Vorbehandlung, Druckrohre, Hochdruckpumpe, Antiscalant-Dosierung, Spülung, Reinigung, Mess- und Regeltechnik sowie Entsorgung des Konzentrats.

Angaben für eine technische Prüfung

Für die Prüfung, ob die BW30 PRO-4040 zur Anlage passt, sind folgende Angaben hilfreich:

• vorhandener Membrantyp
• vorhandenes Druckrohr und Druckstufe
• Anzahl der Membranelemente
• Rohwasseranalyse
• Leitfähigkeit bzw. Salzgehalt im Zulauf
• gewünschte Permeatleistung
• gewünschte Permeatqualität
• Trübung und SDI
• Betriebsdruck
• Zulauftemperatur
• Recovery bzw. Ausbeute
• vorhandene Vorbehandlung
• vorhandene Antiscalant-Dosierung
• Differenzdruck über Druckrohr oder Element
• aktuelle Permeatleistung und Permeatleitfähigkeit
• bisherige Reinigungsintervalle
• Grund für den Membrantausch
• geplante Umstellung von LC HR-4040
• Fotos von Typenschild, Druckrohr und vorhandener Membrane

Ohne diese Angaben lässt sich nicht sicher beurteilen, ob die Membrane als Ersatz geeignet ist.


Häufige Fragen zur DuPont FilmTec BW30 PRO-4040

Ist die BW30 PRO-4040 das Nachfolgeprodukt zur LC HR-4040?

Ja. Die LC HR-4040 wurde abgekündigt. Die BW30 PRO-4040 wird als Nachfolgeprodukt geführt.

Wofür wird die BW30 PRO-4040 eingesetzt?

Die BW30 PRO-4040 wird in gewerblichen und industriellen Umkehrosmoseanlagen mit 4040-Druckrohren eingesetzt. Typische Anwendungen sind Prozesswasser, VE-Wasser-Vorbehandlung, technische Wasseraufbereitung und Permeaterzeugung.

Passt die BW30 PRO-4040 in jedes 4040-Druckrohr?

Die Membrane passt in genormte 4"-Druckrohre. Trotzdem müssen Druckrohrtyp, Druckstufe, Dichtungen, Fließrichtung, Verbindungselemente und Anlagenhydraulik geprüft werden.

Was ist der Unterschied zur LC HR-4040?

Die LC HR-4040 ist abgekündigt. Die BW30 PRO-4040 ist das aktuelle Nachfolgeprodukt. Vor dem Einsatz sollten Betriebsdruck, Permeatleistung, Salzrückhaltung, Druckrohr und Anlagenkonzept geprüft werden.

Was ist der Unterschied zur ESPA2-LD 4040?

Die ESPA2-LD 4040 ist eine 4"-Niederdruckmembrane von Nitto Hydranautics. Die BW30 PRO-4040 ist ein DuPont-FilmTec-Element für kommerzielle und industrielle 4040-Umkehrosmoseanlagen.

Ist die BW30 PRO-4040 für Seewasser geeignet?

Für Seewasser oder sehr hohe Salzfrachten sind Seewassermembranen wie die SWC5-LD 4040 zu prüfen. Die BW30 PRO-4040 ist keine Seewassermembrane.

Ist die BW30 PRO-4040 eine Nanofiltrationsmembrane?

Nein. Die BW30 PRO-4040 ist eine Umkehrosmosemembrane. Für selektive Teilentsalzung ist eine Nanofiltrationsmembrane zu prüfen.

Welche Permeatleistung hat die BW30 PRO-4040?

Die Permeatleistung beträgt 2.900 gpd bzw. 11 m³/Tag. Der tatsächliche Wert im Betrieb hängt von Druck, Temperatur, Rohwasserqualität, Recovery, Verschmutzungszustand und Anlagenhydraulik ab.

Welche Salzrückhaltung erreicht die BW30 PRO-4040?

Die Mindest-Salzrückhaltung beträgt 99,5 %. Im Anlagenbetrieb kann der Wert je nach Wasserqualität, Druck, Temperatur und Betriebsweise abweichen.

Wann sollte die Membrane gereinigt oder ersetzt werden?

Hinweise sind sinkende Permeatleistung, steigender Differenzdruck oder steigende Permeatleitfähigkeit. Vor dem Austausch sollte geprüft werden, ob Fouling, Scaling, Biofouling oder chemische Schädigung die Ursache ist.
