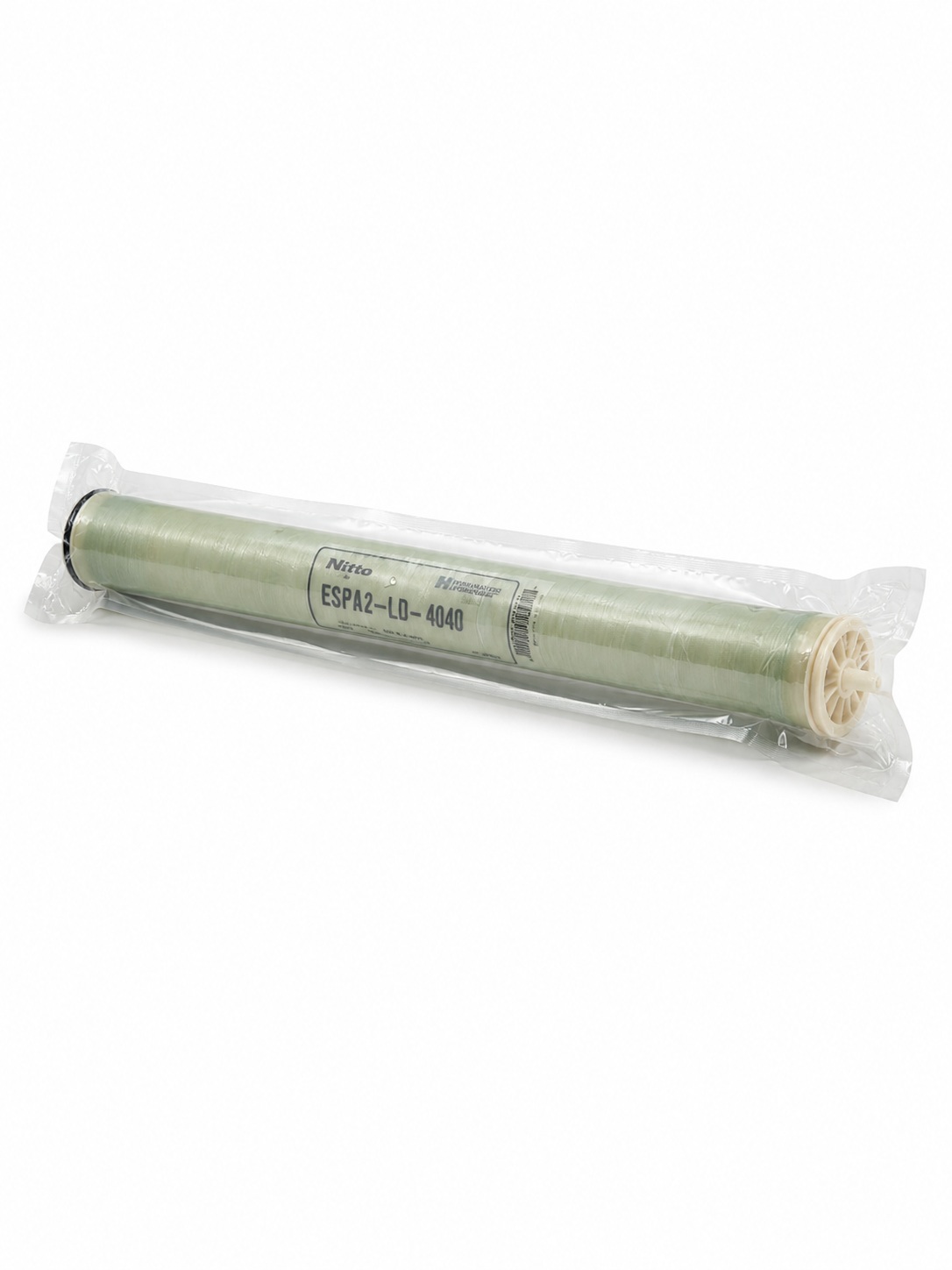

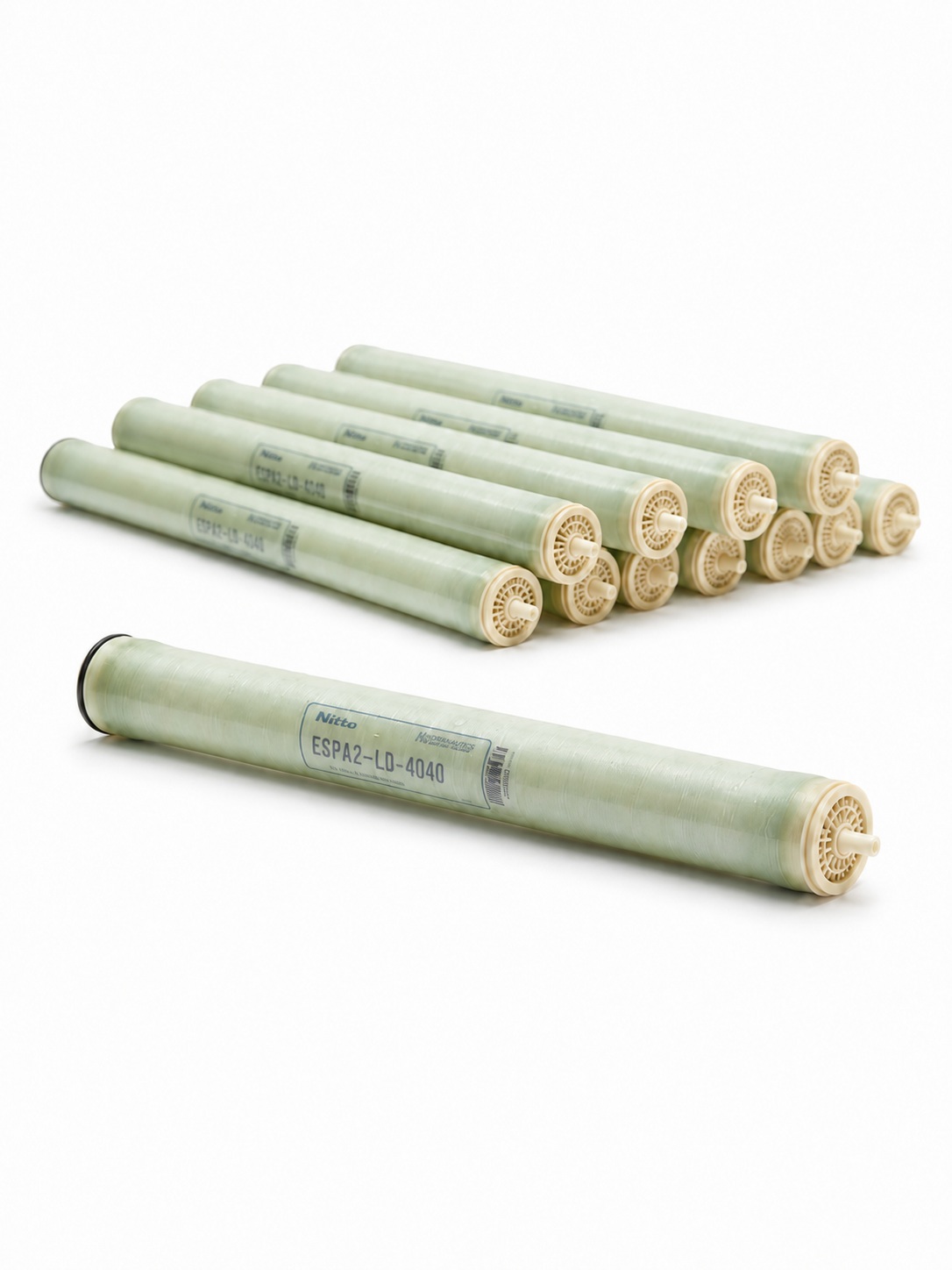

Umkehrosmose Membranelement ESPA2 LD 4040

ESPA2-LD 4040 Niederdruckmembrane für 4040-Druckrohre

Das ESPA2-LD 4040 ist ein 4"-Umkehrosmose-Membranelement von Nitto Hydranautics für Niederdruck- und Brackwasseranwendungen. Es eignet sich für Umkehrosmoseanlagen, bei denen eine energieeffiziente Entsalzung mit niedrigerem Betriebsdruck und kompakter 4040-Baugröße benötigt wird.

Die Membrane wird in industriellen und gewerblichen Umkehrosmoseanlagen eingesetzt, zum Beispiel für Prozesswasser, Trinkwasseraufbereitung, Wasserwiederverwendung und Polieranwendungen. Durch die LD-Ausführung mit speziellem Feed Spacer ist das Element auf reduzierte Foulingneigung und verbesserte Reinigbarkeit bei geeigneter Vorwasserqualität ausgelegt.

Einsatzbereich der ESPA2-LD 4040

4"-Niederdruckmembrane für kompakte Anlagen

Die ESPA2-LD 4040 ist die 4"-Ausführung der ESPA2-LD-Baureihe. Sie ist für 4040-Druckrohre vorgesehen und eignet sich für kleinere bis mittlere Umkehrosmoseanlagen, Versuchsanlagen, kompakte Industrieanlagen oder Anlagen, in denen keine 8"-Membranelemente eingesetzt werden.

Der Schwerpunkt liegt auf energieeffizientem Betrieb bei niedrigerem Druck. Damit unterscheidet sich diese Membrane von klassischen Hochdruck- oder Seewassermembranen. Entscheidend bleibt jedoch immer, ob Rohwasser, Druckrohr, Vorbehandlung, Permeatleistung und gewünschte Wasserqualität zur Membrane passen.

Wann diese Membrane passt

Dieses Membranelement passt, wenn eine 4"-Niederdruck-Brackwassermembrane für ein 4040-Druckrohr gesucht wird. Typische Anwendungen sind Stadtwasseraufbereitung, Brackwasseraufbereitung, industrielle Prozesswasseraufbereitung, Wiederverwendung von aufbereitetem Wasser und Polierstufen nach geeigneter Vorbehandlung.

Die ESPA2-LD 4040 sollte nicht nur nach Baugröße ausgewählt werden. Auch Membrantyp, Salzrückhaltung, Betriebsdruck, Zulauftemperatur, Druckverlust, vorhandene Permeatadapter, Dichtungen und die Anlagenhydraulik müssen berücksichtigt werden.

Abgrenzung zu anderen Membranelementen

Unterschied zur ESPA2-LD 8040

Die ESPA2-LD 4040 ist nicht die kleinere Version für dieselbe Wassermenge, sondern ein eigenes 4"-Membranelement für passende 4040-Druckrohre. Die ESPA2-LD 8040 ist die größere 8"-Ausführung mit deutlich größerer aktiver Membranfläche und wird in entsprechend größeren Druckrohren eingesetzt.

Wenn ein vorhandenes 4040-Druckrohr genutzt wird, ist die 4040-Baugröße entscheidend. Wenn eine Anlage mit 8"-Druckrohren betrieben wird oder deutlich höhere Einzelmodulleistungen benötigt werden, muss die 8040-Ausführung oder ein anderes geeignetes 8"-Element geprüft werden.

Unterschied zu anderen 4040-Membranen

In der Kategorie werden mehrere 4040-Membranelemente angeboten, darunter Brackwasser-, Niederdruck-, Ultra-Low-Pressure-, Seewasser- und Nanofiltrationsmembranen verschiedener Hersteller. Die Baugröße 4040 allein reicht daher nicht als Auswahlkriterium aus.

Die ESPA2-LD 4040 ist eine Niederdruck-Brackwassermembrane. Sie ist nicht mit einer SWC-Seewassermembrane, einer Nanofiltrationsmembrane oder einer hochabweisenden Standard-Brackwassermembrane gleichzusetzen. Wenn Seewasser, höhere Salzgehalte, selektive Teilentsalzung oder eine andere Rückhaltung gefordert ist, muss ein anderes Membranelement gewählt werden.

LD-Ausführung gegen Differenzdruckanstieg

Die Produktseite beschreibt die ESPA2-LD als Brackwassermembrane mit Low-Differential-Technologie zur Verringerung von kolloidalem Fouling. Zusätzlich wird ein spezieller Abstandshalter genannt, der kolloidales Fouling reduzieren und die Reinigungswirkung verbessern soll.

Diese Ausführung kann helfen, den Differenzdruckanstieg zu reduzieren und die Reinigung zu erleichtern. Sie ersetzt jedoch keine Vorbehandlung. Trübung, SDI, Härte, Eisen, Mangan, organische Belastung, Biofouling und Scalingpotenzial müssen weiterhin passend bewertet werden.

Technische Daten der ESPA2-LD 4040

Vorwasserqualität und Betrieb

Vorbehandlung und Membranschutz

Die ESPA2-LD 4040 sollte nur mit geeignet vorbehandeltem Speisewasser betrieben werden. Auch wenn die LD-Ausführung auf geringere Foulingneigung ausgelegt ist, kann ungeeignetes Rohwasser die Membrane schnell belasten.

Je nach Wasseranalyse können Feinfiltration, Enthärtung, Antiscalant-Dosierung, Aktivkohlefiltration, Enteisenung, Entmanganung oder pH-Korrektur erforderlich sein. Besonders kritisch sind freies Chlor, Eisen, Mangan, Trübstoffe, organische Belastungen und mikrobiologisches Wachstum.

Antiscalant und Scaling-Schutz

Auf der Produktseite wird Antiscalant VITEC 3000 als empfohlenes Zubehör angezeigt. Antiscalant kann bei Umkehrosmoseanlagen eingesetzt werden, um ausfällungsgefährdete Stoffe zu stabilisieren und mineralisches Scaling zu reduzieren.

Ob eine Antiscalant-Dosierung ausreichend ist, hängt von Rohwasseranalyse, Recovery, Temperatur, pH-Wert und Anlagenbetrieb ab. Antiscalant ersetzt keine technische Auslegung und keine Prüfung der Vorwasserqualität. Bei bestimmten Rohwässern kann zusätzlich oder alternativ eine Enthärtung oder andere Vorbehandlung erforderlich sein.

Betrieb und Überwachung

Für einen stabilen Betrieb sollten Betriebsdruck, Zulauftemperatur, Permeatleistung, Konzentratfluss, Recovery, Leitfähigkeit und Differenzdruck regelmäßig kontrolliert werden. Veränderungen dieser Werte zeigen häufig frühzeitig, ob Scaling, Fouling, Biofouling oder mechanische Probleme entstehen.

Sinkende Permeatleistung, steigender Differenzdruck oder steigende Permeatleitfähigkeit sollten nicht nur als Membranverschleiß interpretiert werden. Häufig liegt die Ursache in der Vorbehandlung, Betriebsweise oder Wasserzusammensetzung.

Einbau, Austausch und Reinigung

Einbau in 4040-Druckrohre

Vor dem Austausch muss geprüft werden, ob das vorhandene Druckrohr zur 4040-Baugröße passt und ob Permeatadapter, Brine Seal, O-Ringe und Fließrichtung mit der Anlage übereinstimmen. Die Produktseite nennt die Lieferung mit Dichtung, Verbindungselement und O-Ringen.

Beim Einbau sollten Druckrohr, Endadapter, Dichtflächen und vorhandene Anschlüsse gereinigt und geprüft werden. Nach dem Einbau sollte die Anlage gespült und anschließend auf Permeatleistung, Permeatleitfähigkeit, Betriebsdruck und Differenzdruck kontrolliert werden.

Reinigung und Membranwechsel

Die Produktbeschreibung weist darauf hin, dass die ESPA2-LD-Technologie die Reinigbarkeit verbessern und häufige Reinigungen reduzieren soll. Trotzdem kann eine Reinigung erforderlich werden, wenn die Leistung nachlässt oder der Differenzdruck steigt.

Vor einem Membranwechsel sollte geprüft werden, warum die vorhandene Membrane verschmutzt oder beschädigt wurde. Wenn die Ursache nicht beseitigt wird, kann auch ein neues Membranelement schnell wieder belastet werden.

Grenzen und passende Ergänzungen

Wann diese Membrane nicht passt

Die ESPA2-LD 4040 ist keine Seewassermembrane und keine Nanofiltrationsmembrane. Sie ist auch nicht für chlorhaltiges Speisewasser, ungefiltertes Brunnenwasser oder stark verschmutztes Prozesswasser ohne Vorbehandlung vorgesehen.

Bei Seewasser, hohen Salzgehalten, stark schwankender Wasserqualität, hoher organischer Belastung oder unklarer Rohwasseranalyse sollte die Membranauswahl technisch geprüft werden. Auch ein Austausch gegen ein anderes 4040-Element sollte nicht nur nach Baugröße erfolgen.

Passende Ergänzungen

Für Betrieb und Austausch können je nach Anlage passende Druckrohre und Membrangehäuse, Zubehör und Ersatzteile für Umkehrosmoseanlagen, Feinfilter bzw. Filterkerzen und eine geeignete Antiscalant-Dosierung erforderlich sein.

Wenn die Membrane in eine bestehende Anlage eingebaut wird, sollten vorhandener Membrantyp, Druckrohr, Vorbehandlung und Betriebsdaten dokumentiert werden. So lässt sich besser prüfen, ob die ESPA2-LD 4040 als Ersatz oder zur Optimierung der Anlage geeignet ist.

Angaben für eine technische Prüfung

Für die Prüfung, ob die ESPA2-LD 4040 zur Anlage passt, sind folgende Angaben hilfreich:

• vorhandener Membrantyp
• vorhandenes Druckrohr und Baugröße
• Anzahl der Membranelemente
• Rohwasseranalyse
• Leitfähigkeit bzw. Salzgehalt im Rohwasser
• gewünschte Permeatleistung
• gewünschte Permeatqualität
• Betriebsdruck
• Zulauftemperatur
• Recovery bzw. Ausbeute
• vorhandene Vorbehandlung
• vorhandene Antiscalant-Dosierung
• Differenzdruck über Druckrohr oder Element
• aktuelle Permeatleistung und Permeatleitfähigkeit
• Grund für den Membrantausch
• Fotos von Typenschild, Druckrohr und vorhandener Membrane

Ohne diese Angaben lässt sich nicht sicher beurteilen, ob die Membrane als Ersatz oder für eine neue Auslegung geeignet ist.


Häufige Fragen zum ESPA2-LD 4040 Membranelement

Ist die ESPA2-LD 4040 eine Niederdruckmembrane?

Ja. Die ESPA2-LD 4040 ist eine 4"-Niederdruck-Brackwassermembrane von Nitto Hydranautics.

Passt die ESPA2-LD 4040 in jedes 4040-Druckrohr?

Die Baugröße ist für 4040-Druckrohre vorgesehen. Trotzdem müssen Druckrohr, Anschluss, Fließrichtung, Permeatadapter, Dichtung, Anlagenhydraulik und Betriebsbedingungen geprüft werden.

Was ist der Unterschied zur ESPA2-LD 8040?

Die ESPA2-LD 4040 ist die 4"-Ausführung mit 80 ft² aktivem Membranbereich. Die ESPA2-LD 8040 ist die größere 8"-Ausführung für 8040-Druckrohre und höhere Einzelmodulleistungen.

Ist die Membrane für Seewasser geeignet?

Nein. Die ESPA2-LD 4040 ist als Brackwasser- bzw. Niederdruckmembrane vorgesehen. Für Seewasser muss eine geeignete Seewassermembrane verwendet werden.

Was bedeutet LD bei ESPA2-LD?

LD steht für eine Ausführung mit Low-Differential-Technologie. Sie soll kolloidales Fouling reduzieren und die Reinigung der Membrane verbessern.

Warum ist die Vorbehandlung wichtig?

Ohne passende Vorbehandlung können Trübstoffe, Härteausfällungen, Eisen, Mangan, organische Stoffe oder Biofouling die Membrane belasten. Die LD-Ausführung ersetzt keine Vorbehandlung.

Wird die Membrane mit Dichtungen geliefert?

Laut Produktseite wird das Membranelement mit Dichtung, Verbindungselement und O-Ringen geliefert.

Wann sollte die Membrane gereinigt oder ersetzt werden?

Hinweise sind sinkende Permeatleistung, steigender Differenzdruck oder steigende Permeatleitfähigkeit. Vor dem Austausch sollte die Ursache geprüft werden, damit die neue Membrane nicht erneut belastet wird.
