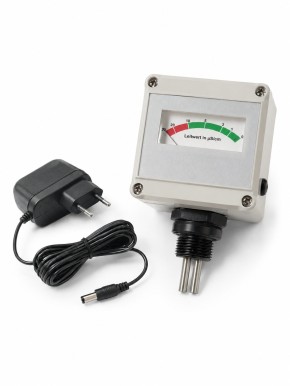

Analoges
Leitfähigkeitsmessgerät
Inkl. Verrohrung PVC-U

Analoges Leitfähigkeitsmessgerät inkl. PVC-U-Verrohrung

Das analoge Leitfähigkeitsmessgerät inkl. PVC-U-Verrohrung dient zur permanenten Kontrolle der Leitfähigkeit in Reinwasser, VE-Wasser und Reinstwasseranwendungen. Der Messbereich von 0 bis 50 µS/cm ist besonders für niedrige Leitfähigkeiten nach Mischbettpatronen, Vollentsalzungsanlagen oder Umkehrosmoseanlagen geeignet.

Diese Variante enthält zusätzlich eine vorbereitete PVC-U-Verrohrung DN25. Dadurch kann das Messgerät einfacher in eine Leitung oder an eine Mischbettpatrone eingebunden werden.

Vormontierte Messstrecke für Reinwasser

Die PVC-U-Verrohrung erleichtert den Einbau des Leitfähigkeitsmessgeräts. Die Messstrecke ist für Anwendungen ausgelegt, bei denen die Leitfähigkeit direkt im Fluss kontrolliert werden soll.

Das Messgerät ermöglicht eine permanente Qualitätskontrolle. Die analoge Anzeige ist direkt ablesbar und zeigt schnell, ob die Leitfähigkeit im gewünschten Bereich liegt.

Typische Anwendungen:

• feste Leitfähigkeitskontrolle nach Mischbettpatronen
• Überwachung von VE-Wasser
• Kontrolle von Reinwasser
• Kontrolle von Osmose-Permeat
• Überwachung nach Vollentsalzungsanlagen
• Kontrolle bei Reinstwasseranwendungen
• Heizungswasserbefüllung mit Mischbettpatrone
• Service und Wartung
• Inbetriebnahme von Wasseraufbereitungsanlagen
• Einbindung in einfache Messstrecken

Messbereich 0–50 µS/cm

Der Messbereich von 0 bis 50 µS/cm ist auf Reinwasser- und VE-Wasser-Anwendungen ausgelegt. Die grüne Skala bis 10 µS/cm erleichtert die schnelle Bewertung niedriger Leitfähigkeitswerte.

Der Messbereich ist passend für:

• VE-Wasser
• demineralisiertes Wasser
• Mischbettpatronen
• Vollentsalzungspatronen
• Reinstwasserstufen
• Osmose-Permeat
• EDI-Vor- oder Nachkontrolle
• technische Anwendungen mit niedriger Leitfähigkeit

Für Leitungswasser, Rohwasser oder höhere Leitfähigkeiten ist der Messbereich in der Regel zu niedrig.

Einfache Einbindung mit PVC-U DN25

Die integrierte Verrohrung besteht aus PVC-U DN25. Der Anschluss an die Mischbettpatrone erfolgt mit 3/4"-Außengewinde. Der Ausgang der Messstrecke ist mit 3/4"-Innengewinde ausgeführt.

Dadurch eignet sich diese Variante besonders, wenn eine kompakte Messstrecke für eine Mischbettpatrone oder eine VE-Wasserleitung benötigt wird.

Vorteile der PVC-U-Variante:

• Messgerät und Messstrecke als Set
• einfachere Einbindung in die Verrohrung
• passend für niedrige Leitfähigkeitsbereiche
• feste Qualitätskontrolle im Betrieb
• gut geeignet für Mischbettpatronen
• weniger bauseitiger Verrohrungsaufwand
• direkte Anzeige am Messgerät

Kontrolle von Mischbettpatronen

Bei Mischbettpatronen zeigt die Leitfähigkeit, ob das Harz noch ausreichend arbeitet oder ob die Patrone erschöpft ist. Steigt die Leitfähigkeit hinter der Patrone an, sollte die Wasserqualität geprüft und gegebenenfalls ein Harzwechsel eingeplant werden.

Die PVC-U-Messstrecke ist besonders praktisch, wenn das Messgerät direkt an eine Mischbettpatrone angebunden werden soll.

Passende Bereiche:

• Vollentsalzungspatronen
• Vollentsalzungsanlagen
• Mischbettharz
• Heizungsbefüllung nach VDI 2035

Bei Vollentsalzungspatronen ist die Leitfähigkeitsmessung ein zentraler Betriebswert, weil sie den Zustand der Patrone im Betrieb sichtbar macht.

Kontrolle nach Umkehrosmoseanlagen

Bei Umkehrosmoseanlagen kann die Leitfähigkeitsmessung zur Kontrolle des Permeats eingesetzt werden. Ein steigender Leitwert kann auf veränderte Rohwasserqualität, Membranverschleiß, Dichtungsprobleme oder ungünstige Betriebsbedingungen hinweisen.

Passende Bereiche:

• Umkehrosmoseanlagen
• Umkehrosmoseanlagen mit Enthärtungsanlage
• Reinstwasser-Aufbereitung mit EDI
• Antiscalant Dosierung

Der Messbereich 0–50 µS/cm passt vor allem zu Permeat, VE-Wasser und Reinstwasser-Vorstufen. Für Rohwasser oder Konzentrat ist der Messbereich nicht vorgesehen.

Direkter Einbau im Fluss

Das Leitfähigkeitsmessgerät misst direkt im Wasserfluss. Für zuverlässige Messwerte sollte die Sonde gut angeströmt werden. Lufteinschlüsse im Bereich der Messsonde sind zu vermeiden.

Wichtige Einbaupunkte:

• Messstrecke so montieren, dass die Sonde vollständig benetzt ist
• Lufteinschlüsse an der Sonde vermeiden
• Messgerät gut ablesbar platzieren
• Strömung durch die Messstrecke sicherstellen
• PVC-U-Verrohrung spannungsfrei einbauen
• Betriebsdruck und Temperatur beachten
• Messstelle regelmäßig prüfen

Die Messung ist besonders aussagekräftig, wenn die Sonde nahe am tatsächlichen Wasserstrom sitzt und nicht in einem schlecht durchströmten Totraum.

Abgrenzung zum Einzelgerät

Diese Variante enthält das analoge Leitfähigkeitsmessgerät inklusive PVC-U-Verrohrung. Sie ist sinnvoll, wenn das Messgerät direkt mit einer vorbereiteten Messstrecke eingebaut werden soll.

Das analoge Leitfähigkeitsmessgerät ohne Verrohrung ist die passendere Wahl, wenn bereits eine Messstelle vorhanden ist oder die Verrohrung bauseits individuell aufgebaut werden soll.

Kurz gesagt:

• mit PVC-U-Verrohrung: vorbereitete Messstrecke, einfacher Einbau, passend für Mischbettpatronen
• ohne Verrohrung: Einzelgerät für vorhandene oder individuell gebaute Messstrecken

Abgrenzung zum Handmessgerät

Das analoge Leitfähigkeitsmessgerät ist für den festen Einbau vorgesehen. Es bleibt dauerhaft an der Messstelle und ermöglicht eine permanente Sichtkontrolle.

Das Handmessgerät zur Leitfähigkeitsmessung ist dagegen für mobile Stichproben geeignet. Es kann an verschiedenen Messstellen eingesetzt werden und besitzt einen größeren Messbereich.

Kurz gesagt:

• analoges Leitfähigkeitsmessgerät: fester Einbau, permanente Kontrolle, niedriger Messbereich 0–50 µS/cm
• Handmessgerät: mobile Stichprobe, flexibel einsetzbar, größerer Messbereich

Für eine fest eingebaute Qualitätskontrolle an einer Mischbettpatrone ist das analoge Messgerät mit Verrohrung die praktischere Lösung. Für gelegentliche Messungen an verschiedenen Proben ist ein Handmessgerät ausreichend.

Technische Daten Messgerät

Technische Daten Verrohrung

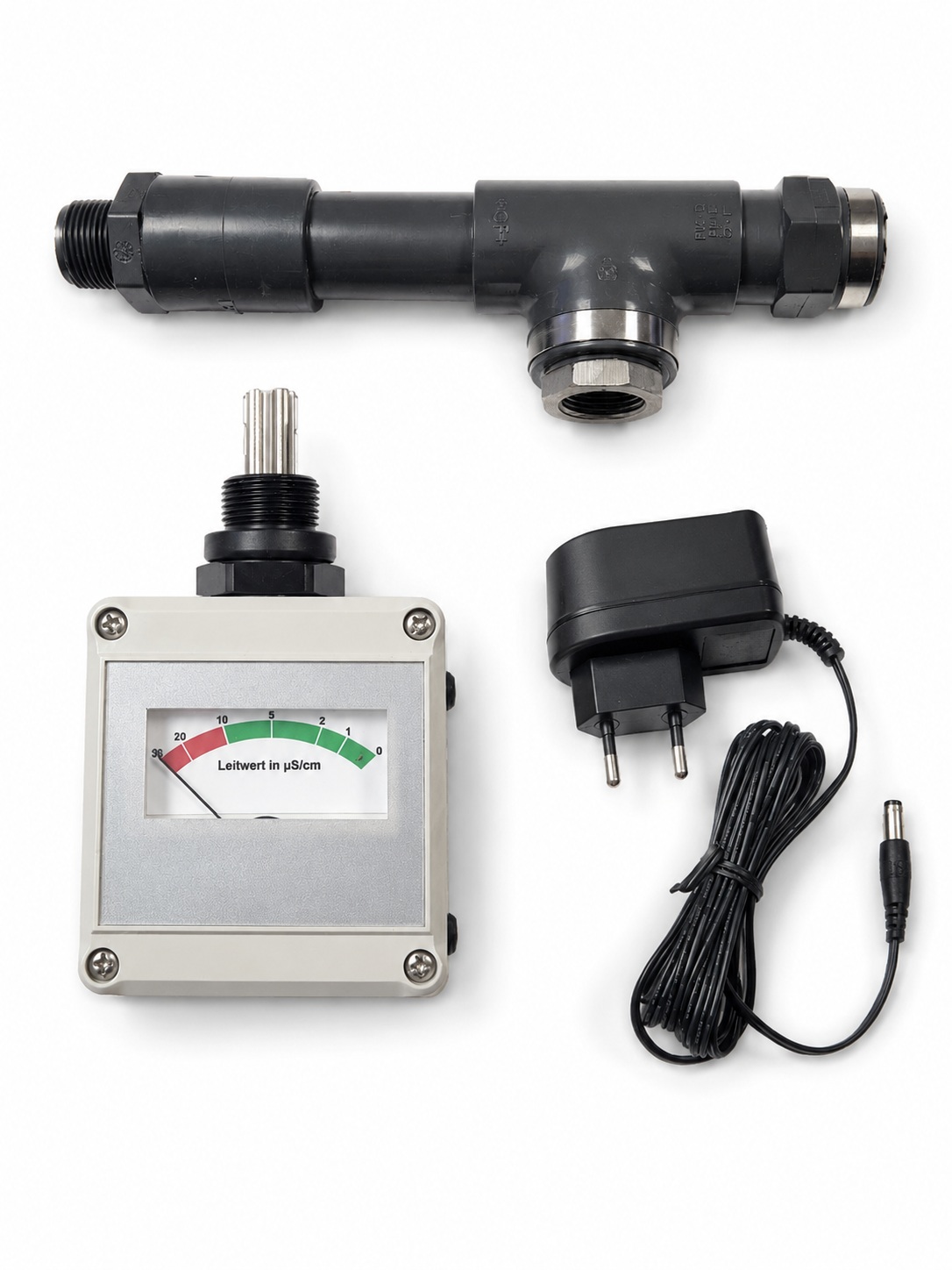

Lieferumfang

Das analoge Leitfähigkeitsmessgerät inkl. Verrohrung wird geliefert mit:

• Messgerät mit Sonde
• PVC-U-Verrohrung DN25
• 230-V-Netzteil mit Kabel
• O-Ring
• Bedienungsanleitung

Die Variante ist auf eine einfache Einbindung in Reinwasser- und VE-Wasseranwendungen ausgelegt.

Hinweise zur Anwendung

Für brauchbare Messwerte muss die Sonde korrekt eingebaut und vollständig mit Wasser benetzt sein. Luftblasen, Toträume oder ungünstige Einbaulagen können die Anzeige verfälschen oder verzögern.

Hinweise:

• Messstrecke gut durchströmen
• Lufteinschlüsse vermeiden
• PVC-U-Verrohrung spannungsfrei montieren
• Betriebsdruck von 8 bar beachten
• Temperaturgrenze von +80 °C beachten
• Messgerät gut ablesbar platzieren
• Netzteil trocken und geschützt platzieren
• nicht für hohe Rohwasserleitfähigkeiten verwenden
• Messstelle regelmäßig auf Ablagerungen prüfen
• bei auffälligen Werten Gegenmessung durchführen

Bei sehr niedrigen Leitfähigkeiten sollten Messstelle, Temperatur, Spülzustand und Probenführung immer mit bewertet werden.

Grenzen des Messgeräts

Das analoge Leitfähigkeitsmessgerät ist für den niedrigen Messbereich 0–50 µS/cm ausgelegt. Es ist nicht für Rohwasser, Leitungswasser oder stark salzhaltige Medien vorgesehen.

Grenzen:

• Messbereich begrenzt auf 0–50 µS/cm
• keine mobile Stichprobenmessung
• keine digitale Datenausgabe
• keine automatische Anlagenregelung
• Messwert abhängig von sauberem Einbau und ausreichender Anströmung
• Lufteinschlüsse können die Anzeige beeinflussen
• für höhere Leitfähigkeiten nicht geeignet

Wenn Messwerte dokumentiert, übertragen oder automatisch verarbeitet werden müssen, sollte eine digitale Mess- und Regeltechnik geprüft werden.

Angaben für Rückfragen

Für Rückfragen zur passenden Leitfähigkeitsmessung sind folgende Angaben hilfreich:

• zu messendes Wasser
• erwarteter Leitfähigkeitsbereich
• Anwendung: Mischbett, Umkehrosmose, VE-Wasser, Reinstwasser oder Heizungswasser
• gewünschte Messstelle
• vorhandene Verrohrung
• gewünschter Anschluss
• Betriebsdruck
• Betriebstemperatur
• ob eine vorbereitete Messstrecke benötigt wird
• ob eine feste Messung oder mobile Stichprobe benötigt wird

So lässt sich prüfen, ob die Variante mit PVC-U-Verrohrung passt oder ob das Einzelgerät bzw. ein Handmessgerät sinnvoller ist.
