Einfülltrichter 2,5"
für Filtermaterial/Harz

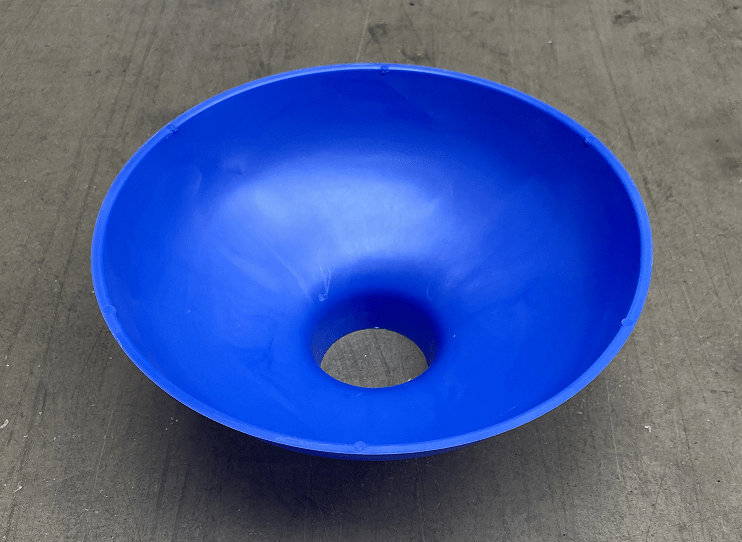

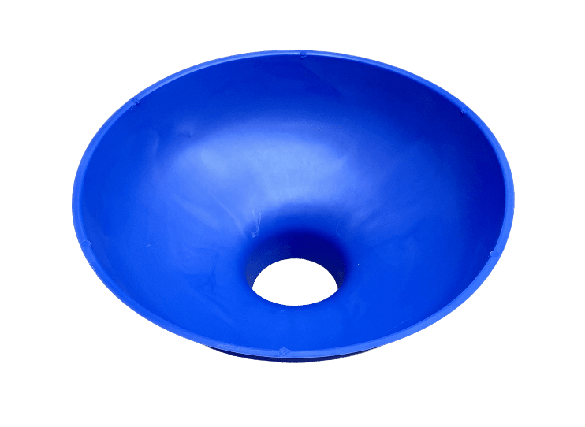

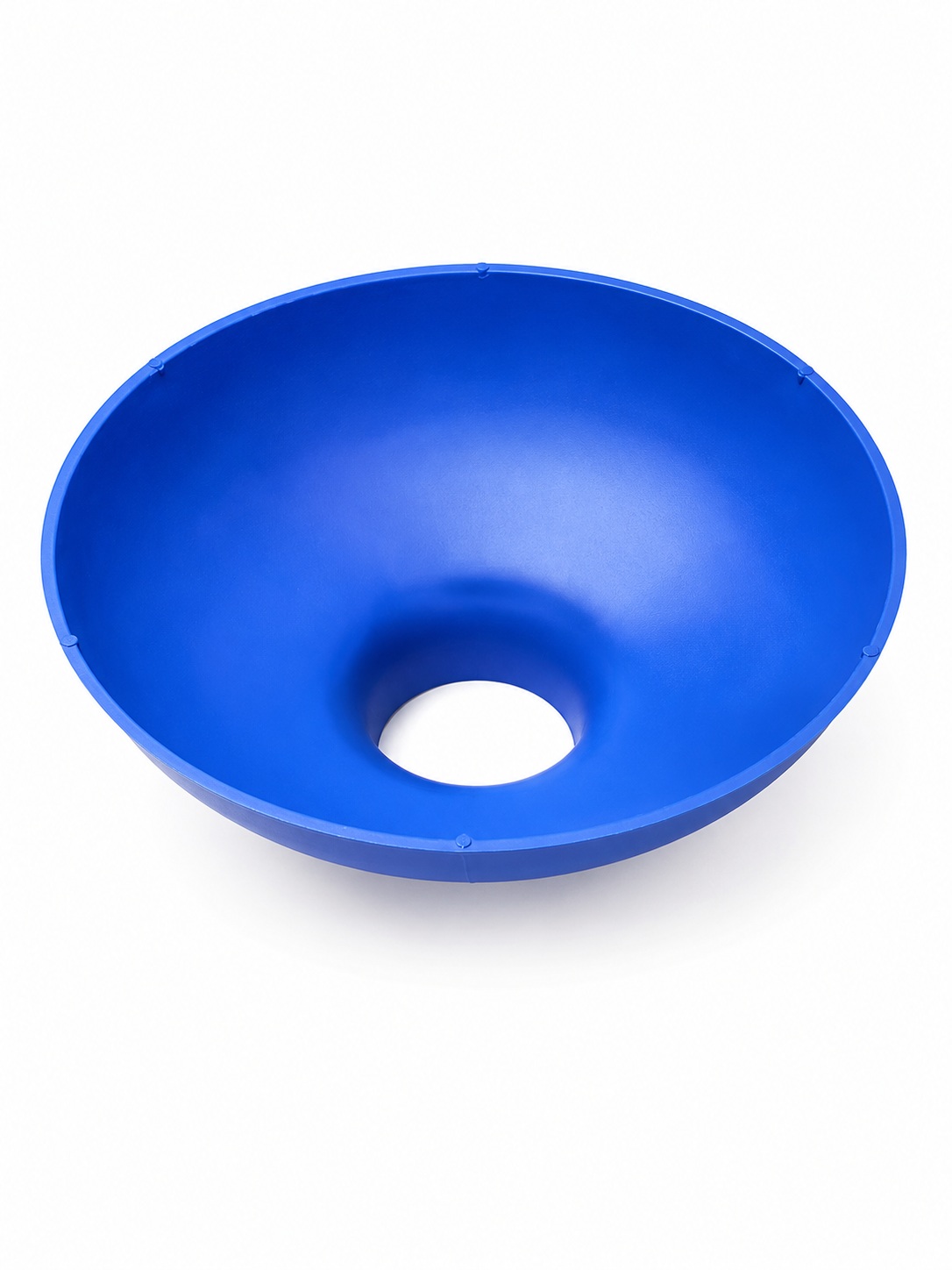

Einfülltrichter für Filtermaterial und Ionenaustauscherharz

Dieser Kunststofftrichter wird zum sauberen Einfüllen von Filtermaterialien und Ionenaustauscherharzen in GFK-Drucktanks eingesetzt. Er ist für Standard-GFK-Drucktanks mit 2,5"-Öffnung geeignet und erleichtert das Befüllen bei Neubefüllung, Materialwechsel, Harzwechsel oder Wartungsarbeiten.

Durch die passende Form wird das Material gezielter in den Tank geführt. Dadurch werden Verschütten, Materialverlust und Verunreinigungen am Tankgewinde reduziert. Der Trichter ist damit ein einfaches, aber praktisches Zubehör für Service, Montage und Eigenbefüllung von Wasseraufbereitungsanlagen.

Einsatzbereich

Der Einfülltrichter ist für Anwendungen geeignet, bei denen lose Filtermedien oder Harze in einen Drucktank eingefüllt werden müssen. Besonders hilfreich ist er bei kleineren GFK-Drucktanks mit 2,5"-Tanköffnung.

Typische Anwendungen:

• Befüllen von GFK-Drucktanks
• Austausch von Filtermaterial
• Nachfüllen von Filtermaterial
• Harzwechsel bei Ionenaustauschern
• Befüllen von Enthärtungsanlagen
• Befüllen von Vollentsalzungspatronen oder Mischbettanlagen bei passender Tanköffnung
• Neubefüllung von Aktivkohlefiltern
• Neubefüllung von Kiesfiltern
• Befüllung mit Entsäuerungsmaterial
• Befüllung mit Greensand, BIRM oder anderen Filtermedien bei passender Tanköffnung

Der Trichter ist kein Ersatz für eine fachgerechte Prüfung von Tankgröße, Füllmenge, Steigrohr, Verteilsystem, Rückspülleistung und Schichtung.

Passend für 2,5"-Öffnungen

Der Trichter ist für Standard-GFK-Drucktanks mit 2,5"-Öffnung vorgesehen. Diese Öffnung ist bei vielen kleineren Drucktanks und Wasseraufbereitungsanlagen üblich.

Vor der Bestellung sollte geprüft werden, ob der vorhandene Drucktank tatsächlich eine 2,5"-Öffnung besitzt. Für größere Tanköffnungen, größere GFK-Drucktanks oder IBC-Anwendungen ist der größere Einfülltrichter für Filtermaterial zu prüfen.

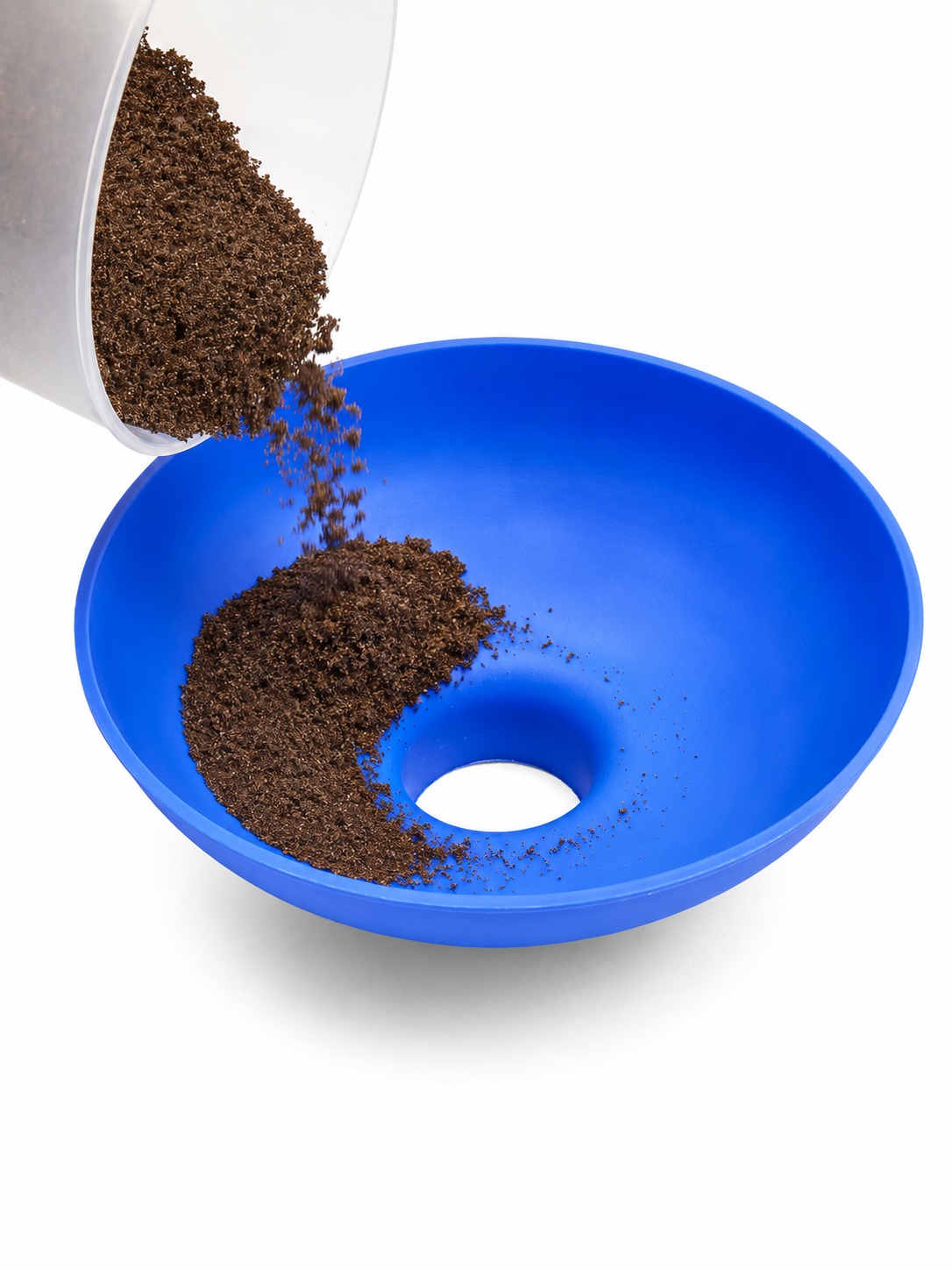

Verwendung mit Filtermaterialien

Der Trichter kann für verschiedene Filtermaterialien zur Wasseraufbereitung verwendet werden. Dazu gehören je nach Anlage zum Beispiel Quarzkies, Aktivkohle, Anthrazit, Filter AG Plus, Entsäuerungsmaterialien, Greensand Plus, BIRM oder Ecomix.

Wichtig ist, dass das jeweilige Filtermaterial zur Anlage passt. Körnung, Schüttdichte, Schichthöhe und Rückspülverhalten müssen zur Tankgröße und zum Zentralsteuerventil passen. Der Trichter erleichtert nur das Einfüllen, übernimmt aber keine technische Auslegung der Filterfüllung.

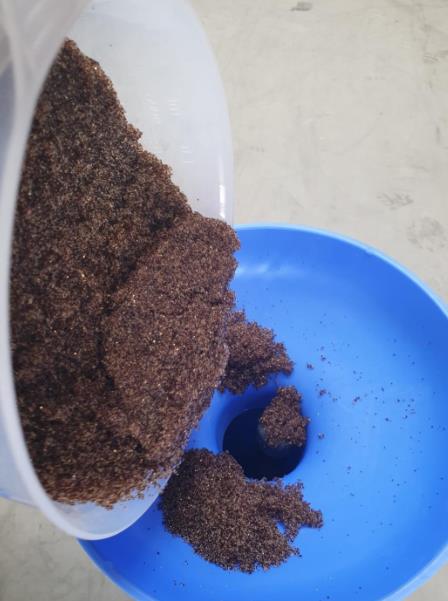

Verwendung mit Ionenaustauscherharzen

Der Trichter eignet sich auch zum Einfüllen von Ionenaustauscherharzen. Dazu gehören Enthärtungsharze, Mischbettharze, Kationenaustauscher, Anionenaustauscher und Selektivaustauscherharze.

Beim Einfüllen von Harz ist besonders auf saubere Arbeitsweise zu achten. Harz sollte nicht in das Steigrohr gelangen. Außerdem müssen Dichtflächen, Gewinde und Steigrohr sauber bleiben, damit das Zentralsteuerventil anschließend wieder korrekt montiert werden kann.

Vorteile bei Befüllung und Wartung

Beim direkten Einfüllen aus Sack, Eimer oder Gebinde kann Filtermaterial leicht neben die Tanköffnung fallen. Das ist besonders bei kleinen Tanköffnungen und schweren Materialien unpraktisch. Der Einfülltrichter führt das Material gezielter in den Tank und erleichtert dadurch die Arbeit.

Vorteile:

• erleichtert das Einfüllen von Filtermaterialien
• reduziert Verschütten
• reduziert Materialverlust
• schützt Tankgewinde und Dichtflächen vor unnötiger Verschmutzung
• erleichtert sauberes Arbeiten bei Harzwechsel und Materialwechsel
• wiederverwendbar
• einfach zu reinigen
• für viele Standard-GFK-Drucktanks mit 2,5"-Öffnung geeignet

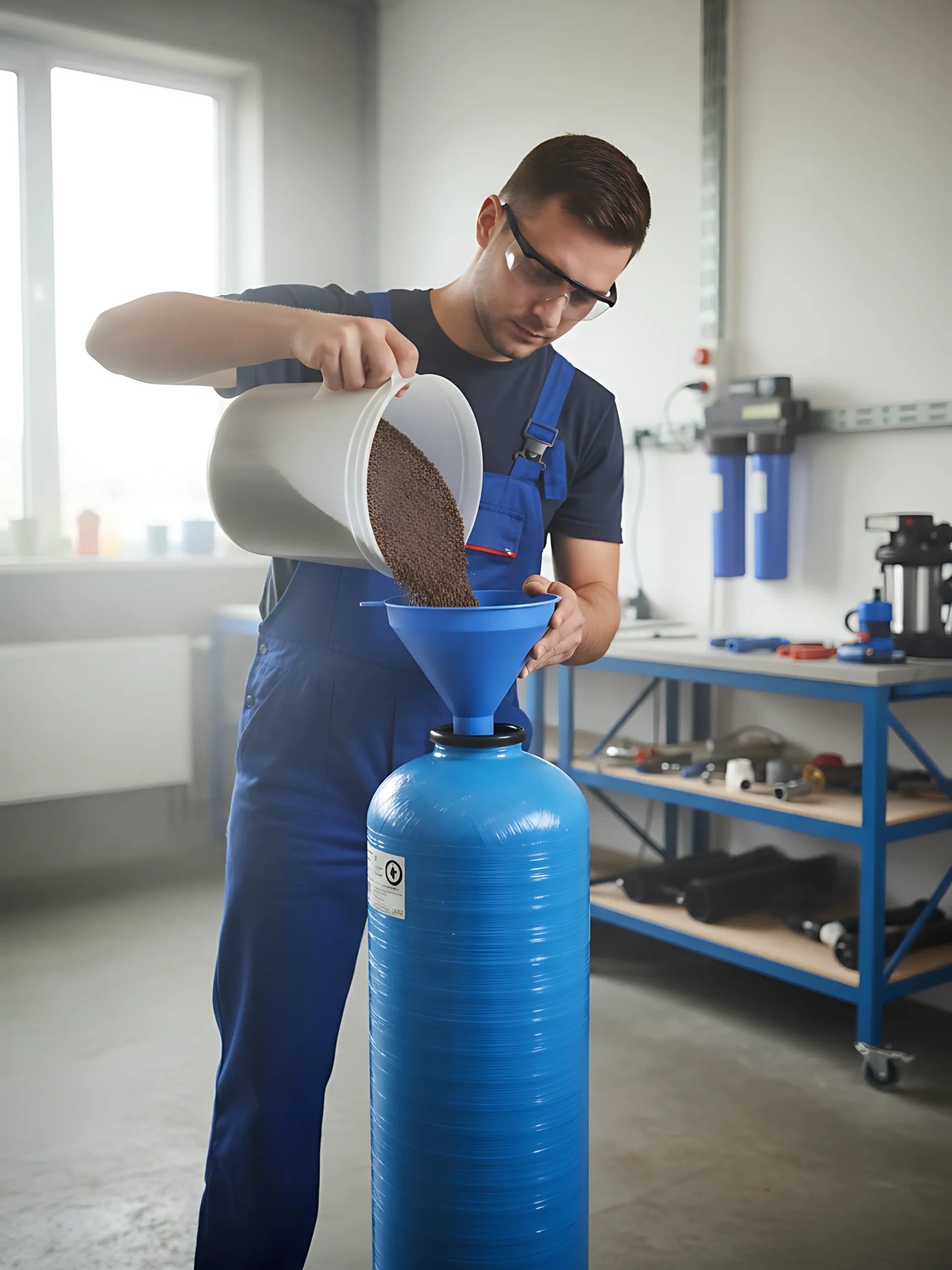

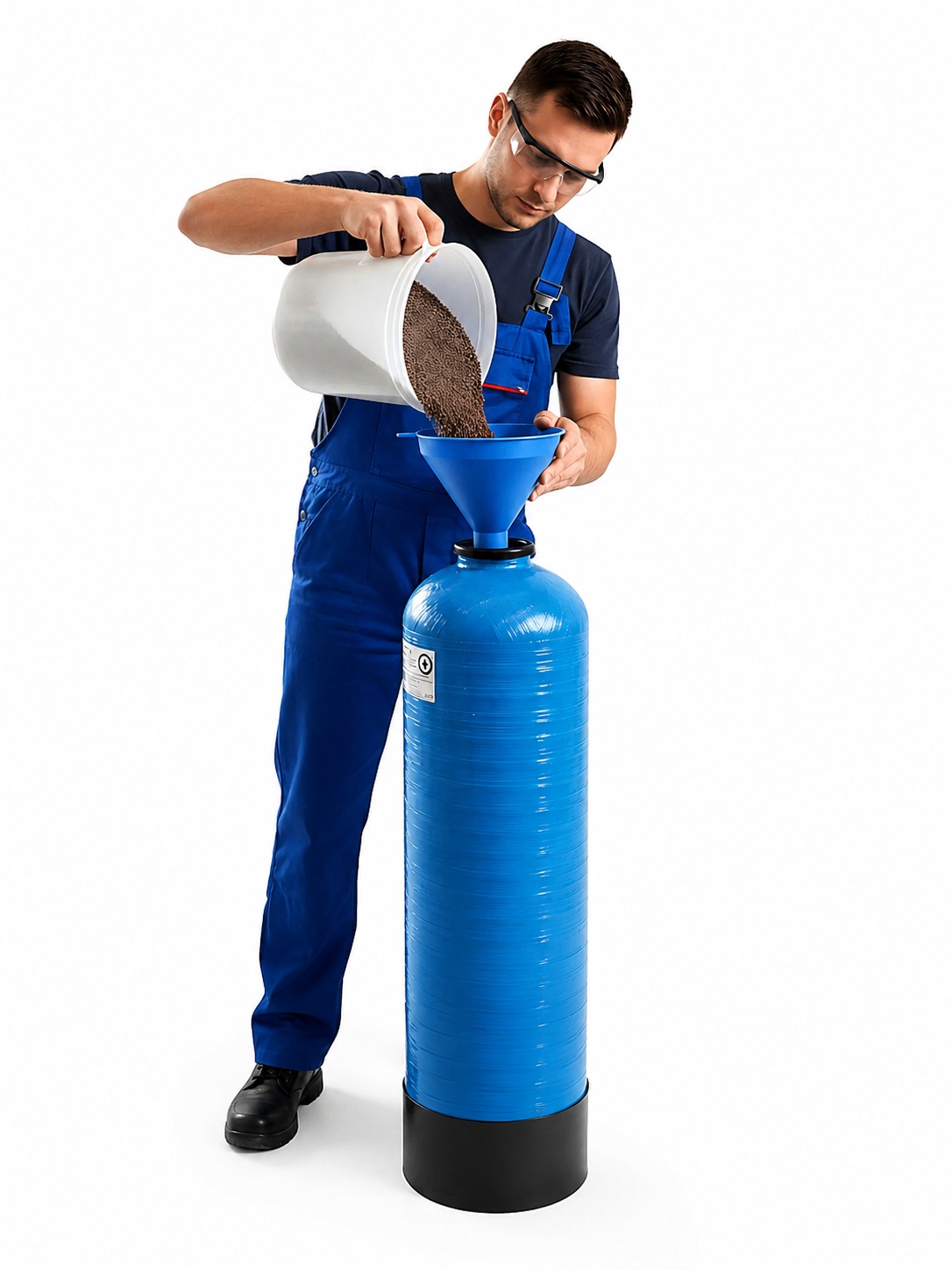

Hinweise zur Befüllung

Vor dem Befüllen sollte der Drucktank drucklos gemacht, entleert und gegen unbeabsichtigtes Einschalten gesichert werden. Bei Anlagen mit Zentralsteuerventil muss das Ventil demontiert und das Steigrohr gegen Materialeintrag geschützt werden.

Wichtige Arbeitsschritte:

• Anlage drucklos machen
• Wasserzufuhr absperren
• Zentralsteuerventil vorsichtig demontieren
• Steigrohr zentrieren und gegen Materialeintrag abdecken
• Trichter auf die Tanköffnung setzen
• Filtermaterial langsam und kontrolliert einfüllen
• Schichthöhen und Füllmengen beachten
• Dichtflächen und Gewinde reinigen
• Zentralsteuerventil wieder montieren
• Anlage rückspülen und klarspülen

Bei geschichteten Filterfüllungen muss die Reihenfolge der Materialien eingehalten werden. Eine falsche Schichtung kann die Filterfunktion, Rückspülung oder Austragssicherheit beeinträchtigen.

Nicht für jede Tanköffnung geeignet

Der Trichter ist für 2,5"-Öffnungen ausgelegt. Bei größeren Drucktanks, 4"- oder 6"-Öffnungen, großen Filterbehältern oder IBC-Befüllungen sollte ein größerer Einfülltrichter verwendet werden.

Wenn die Tanköffnung nicht bekannt ist, sollte sie vor der Bestellung geprüft werden. Hilfreich sind Fotos vom Drucktank, vom Zentralsteuerventil und von der Tanköffnung.

Reinigung und Lagerung

Der Kunststofftrichter ist wiederverwendbar und einfach zu reinigen. Nach der Verwendung sollte er von Staub, Harzresten oder Filtermaterial befreit werden. Besonders bei Wechsel zwischen unterschiedlichen Materialien ist eine saubere Reinigung wichtig, damit keine Verunreinigungen in die nächste Anlage eingetragen werden.

Hinweise:

• nach Gebrauch reinigen
• trocken lagern
• vor Beschädigung schützen
• nicht mit ungeeigneten Chemikalien reinigen
• vor dem nächsten Einsatz auf Sauberkeit prüfen
• getrennt von verschmutzten Altmaterialien lagern

Technische Daten

Abgrenzung zum größeren Einfülltrichter

Dieser Trichter ist für Standard-GFK-Drucktanks mit 2,5"-Öffnung vorgesehen. Für größere Drucktanks, 4–6"-Öffnungen oder IBC-Anwendungen ist der größere Einfülltrichter für Filtermaterial die passendere Ausführung.

Die Auswahl sollte nach Tanköffnung und Anwendung erfolgen. Ein zu kleiner Trichter kann bei großen Materialmengen unpraktisch sein. Ein zu großer Trichter passt dagegen nicht auf jede Tanköffnung.

Angaben für die Auswahl

Für die Auswahl des passenden Einfülltrichters sind folgende Angaben hilfreich:

• vorhandene Tanköffnung
• GFK-Drucktankgröße
• einzufüllendes Material
• geplante Füllmenge
• vorhandenes Zentralsteuerventil
• Anwendung: Filtermaterial, Harz oder Mischbett
• Neubefüllung, Nachfüllung oder Materialwechsel
• Foto vom Drucktank und der Tanköffnung

Wenn die Tanköffnung 2,5" beträgt, ist dieser Trichter die passende einfache Ausführung. Bei größeren Öffnungen sollte der größere Trichter geprüft werden.
