Einfülltrichter für bis zu 6 "
für Filtermaterial/Harz

Einfülltrichter für 4–6"-GFK-Drucktanks und IBC-Container

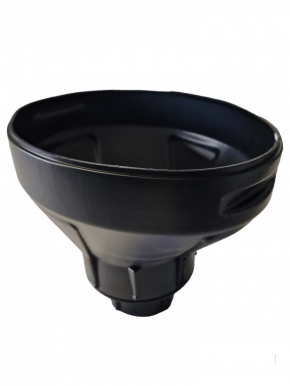

Dieser Kunststofftrichter wird zum sauberen Einfüllen von Filtermaterialien und Ionenaustauscherharzen in größere GFK-Drucktanks und IBC-Container eingesetzt. Er ist für Standard-GFK-Drucktanks mit 4–6"-Öffnung geeignet und erleichtert das Befüllen bei Neubefüllung, Materialwechsel, Harzwechsel oder Wartungsarbeiten.

Durch die größere Öffnung eignet sich der Trichter besonders für größere Materialmengen. Filtermaterial oder Harz kann kontrollierter in den Tank oder IBC eingefüllt werden. Dadurch werden Verschütten, Materialverlust und Verunreinigungen an Tanköffnung, Gewinde und Dichtflächen reduziert.

Einsatzbereich

Der Einfülltrichter ist für Anwendungen geeignet, bei denen lose Filtermedien oder Ionenaustauscherharze in größere Behälter eingefüllt werden müssen. Er ist vor allem für größere GFK-Drucktanks mit 4–6"-Öffnung sowie für IBC-Container vorgesehen.

Typische Anwendungen:

• Befüllen größerer GFK-Drucktanks
• Befüllen von IBC-Containern
• Austausch von Filtermaterial
• Nachfüllen von Filtermaterial
• Harzwechsel bei Ionenaustauschern
• Befüllen von Vollentsalzungspatronen oder Mischbettbehältern bei passender Öffnung
• Neubefüllung von Aktivkohlefiltern
• Neubefüllung von Kiesfiltern
• Befüllung mit Entsäuerungsmaterial
• Befüllung mit Greensand, BIRM, Ecomix oder anderen Filtermedien bei passender Öffnung

Der Trichter erleichtert das Einfüllen, ersetzt aber keine technische Prüfung von Tankgröße, Füllmenge, Steigrohr, Verteilsystem, Rückspülleistung und Schichtaufbau.

Passend für 4–6"-Öffnungen und IBCs

Der Trichter ist für Standard-GFK-Drucktanks mit 4–6"-Öffnung vorgesehen. Diese größeren Öffnungen sind bei größeren Drucktanks, Filterbehältern oder bestimmten Wasseraufbereitungsanlagen üblich.

Zusätzlich kann der Trichter für IBC-Container eingesetzt werden. Das ist sinnvoll, wenn Filtermaterial, Harz oder andere geeignete Schüttgüter sauber in einen IBC eingefüllt werden sollen.

Vor der Bestellung sollte geprüft werden, ob die vorhandene Tanköffnung tatsächlich im passenden Bereich liegt. Für kleinere Standard-GFK-Drucktanks mit 2,5"-Öffnung ist der kleinere Einfülltrichter für Filtermaterial und Harz vorgesehen.

Verwendung mit Filtermaterialien

Der Trichter kann für verschiedene Filtermaterialien zur Wasseraufbereitung verwendet werden. Dazu gehören je nach Anlage zum Beispiel Quarzkies, Aktivkohle, Anthrazit, Filter AG Plus, Entsäuerungsmaterialien, Greensand Plus, BIRM oder Ecomix.

Wichtig ist, dass das jeweilige Filtermaterial zur Anlage passt. Körnung, Schüttdichte, Schichthöhe, Rückspülverhalten und Stützschicht müssen zur Tankgröße und zum Zentralsteuerventil passen. Der Trichter erleichtert nur das Einfüllen, übernimmt aber keine technische Auslegung der Filterfüllung.

Verwendung mit Ionenaustauscherharzen

Der Trichter eignet sich auch zum Einfüllen von Ionenaustauscherharzen. Dazu gehören Enthärtungsharze, Mischbettharze, Kationenaustauscher, Anionenaustauscher und Selektivaustauscherharze.

Beim Einfüllen von Harz ist besonders auf saubere Arbeitsweise zu achten. Harz sollte nicht in das Steigrohr gelangen. Außerdem müssen Dichtflächen, Gewinde und Steigrohr sauber bleiben, damit Zentralsteuerventil, Verschluss oder Tankadapter anschließend wieder korrekt montiert werden können.

Vorteile bei größeren Materialmengen

Bei größeren GFK-Drucktanks oder IBCs werden häufig deutlich größere Materialmengen eingefüllt als bei kleinen 2,5"-Tanks. Das direkte Einfüllen aus Sack, Eimer oder Gebinde ist dabei unpraktisch und führt schnell zu Materialverlust.

Vorteile:

• erleichtert das Einfüllen größerer Materialmengen
• reduziert Verschütten
• reduziert Materialverlust
• unterstützt sauberes Arbeiten bei Filtermaterialwechsel und Harzwechsel
• schützt Tanköffnung, Gewinde und Dichtflächen vor unnötiger Verschmutzung
• geeignet für größere GFK-Drucktanks mit 4–6"-Öffnung
• auch für IBC-Container einsetzbar
• wiederverwendbar
• einfach zu reinigen

Hinweise zur Befüllung von GFK-Drucktanks

Vor dem Befüllen sollte der Drucktank drucklos gemacht, entleert und gegen unbeabsichtigtes Einschalten gesichert werden. Bei Anlagen mit Zentralsteuerventil muss das Ventil demontiert und das Steigrohr gegen Materialeintrag geschützt werden.

Wichtige Arbeitsschritte:

• Anlage drucklos machen
• Wasserzufuhr absperren
• Zentralsteuerventil oder Tankverschluss demontieren
• Steigrohr zentrieren und gegen Materialeintrag abdecken

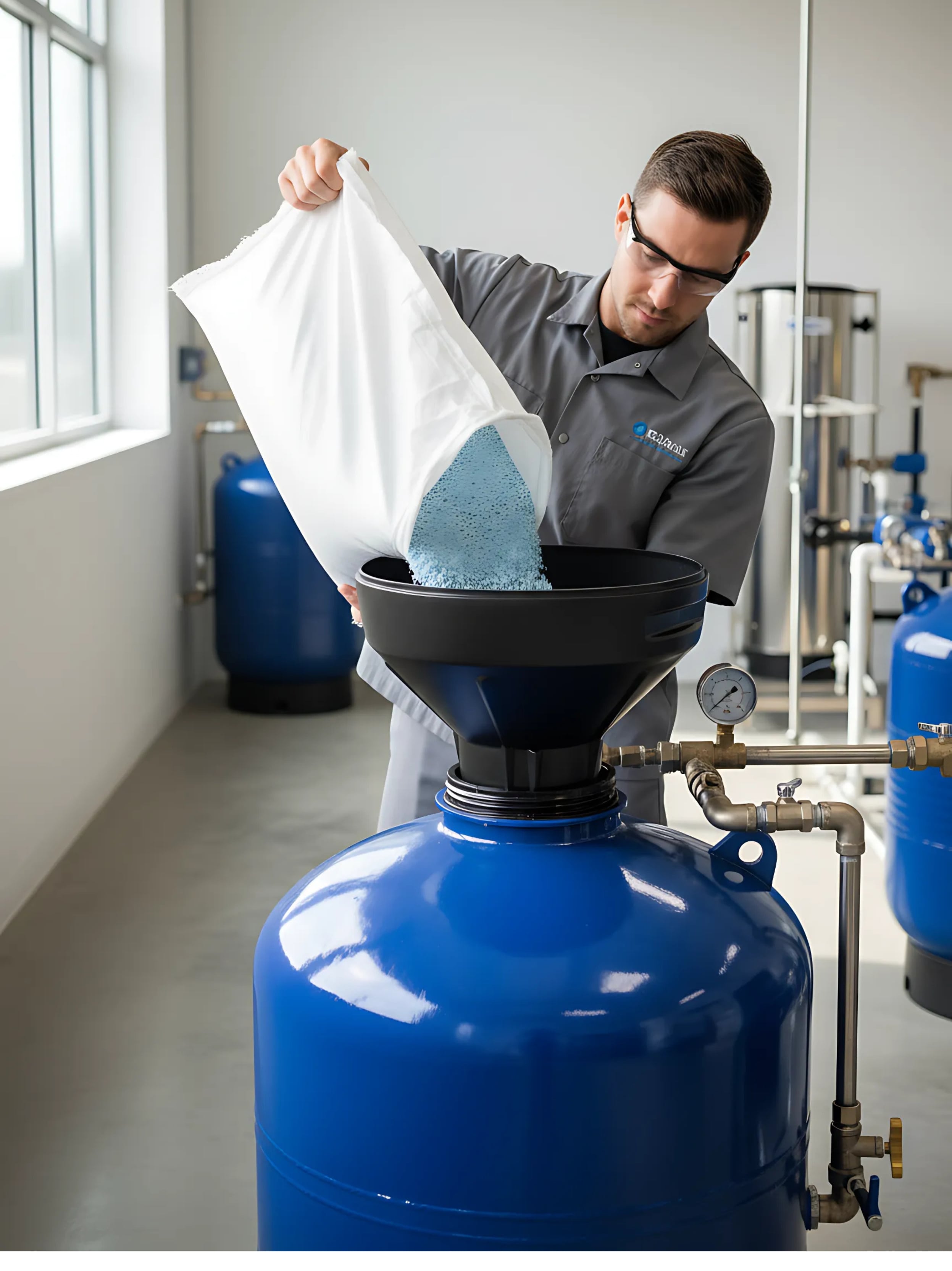

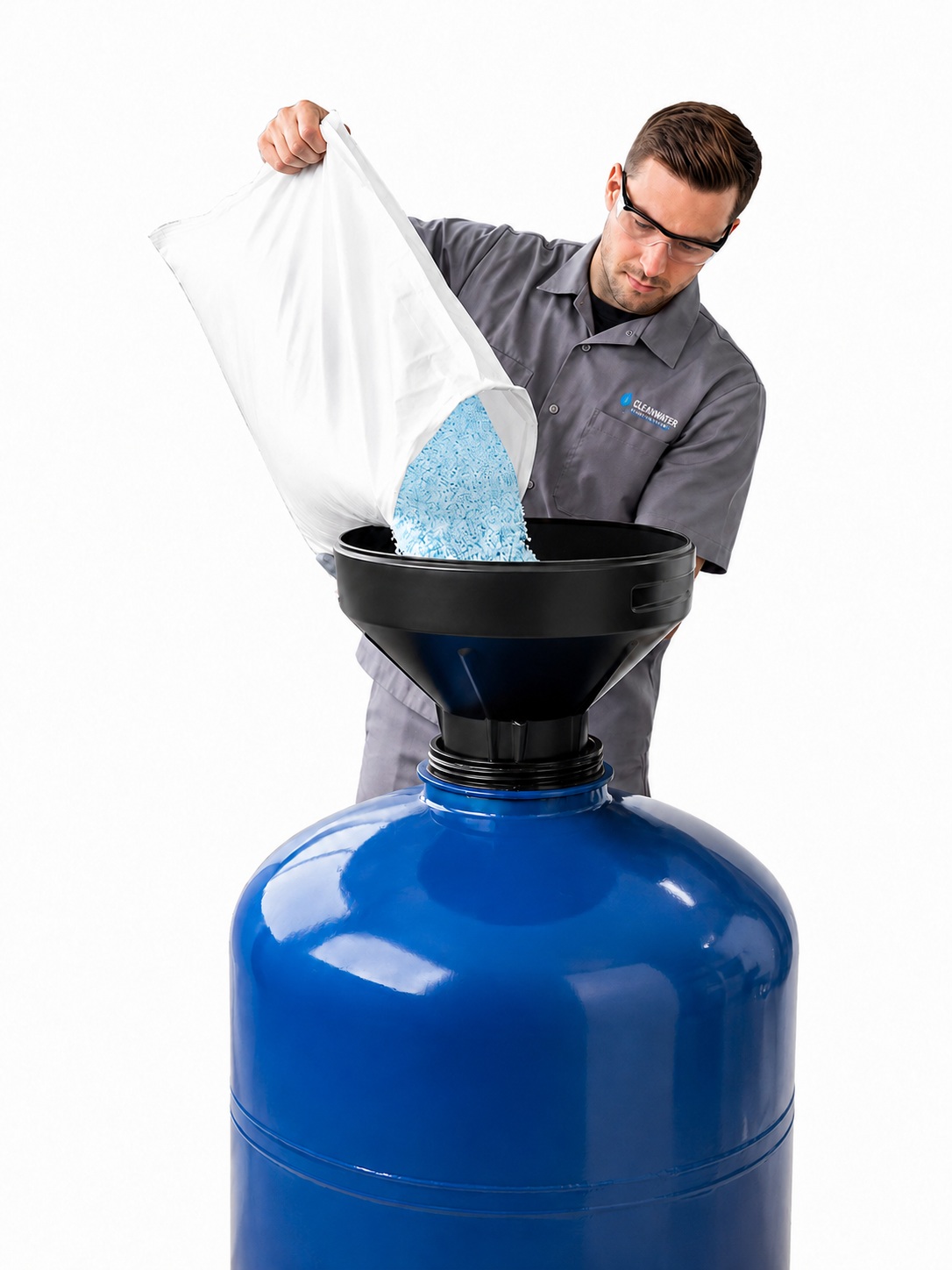

• Trichter auf die Tanköffnung setzen
• Filtermaterial langsam und kontrolliert einfüllen
• Schichthöhen und Füllmengen beachten
• Dichtflächen und Gewinde reinigen
• Zentralsteuerventil oder Tankverschluss wieder montieren
• Anlage rückspülen und klarspülen

Bei geschichteten Filterfüllungen muss die Reihenfolge der Materialien eingehalten werden. Eine falsche Schichtung kann die Filterfunktion, Rückspülung oder Austragssicherheit beeinträchtigen.

Hinweise zur Befüllung von IBC-Containern

Bei IBC-Containern kann der Trichter helfen, Schüttgüter oder Harze kontrolliert einzufüllen. Je nach Anwendung muss vorher geprüft werden, ob der IBC für das jeweilige Material geeignet ist.

Wichtige Punkte:

• IBC vor Befüllung auf Sauberkeit prüfen
• keine ungeeigneten Rückstände im IBC zulassen
• Öffnung und Gewinde sauber halten
• Material langsam einfüllen
• Staubentwicklung möglichst vermeiden
• Material nicht mit Feuchtigkeit oder Fremdstoffen verunreinigen
• IBC nach Befüllung sauber verschließen
• Kennzeichnung und Anwendung beachten

Bei Wasserqualitäten, VE-Wasser, Harzen oder sensiblen Anwendungen ist die Sauberkeit des IBC besonders wichtig.

Nicht für 2,5"-Tanköffnungen vorgesehen

Dieser Trichter ist für größere Öffnungen von 4–6" sowie IBC-Anwendungen vorgesehen. Für kleinere Standard-GFK-Drucktanks mit 2,5"-Öffnung ist der kleinere Einfülltrichter für Filtermaterial / Harz die passendere Ausführung.

Die Auswahl sollte nach Tanköffnung und Anwendung erfolgen. Ein zu großer Trichter ist bei kleinen Tanköffnungen unpraktisch oder nicht passend. Ein zu kleiner Trichter ist bei großen Materialmengen unnötig langsam und kann zu mehr Verschütten führen.

Reinigung und Lagerung

Der Kunststofftrichter ist wiederverwendbar und einfach zu reinigen. Nach der Verwendung sollte er von Staub, Harzresten oder Filtermaterial befreit werden. Besonders bei Wechsel zwischen unterschiedlichen Materialien ist eine saubere Reinigung wichtig, damit keine Verunreinigungen in die nächste Anlage eingetragen werden.

Hinweise:

• nach Gebrauch reinigen
• trocken lagern
• vor Beschädigung schützen
• nicht mit ungeeigneten Chemikalien reinigen
• vor dem nächsten Einsatz auf Sauberkeit prüfen
• getrennt von verschmutzten Altmaterialien lagern
• bei sensiblen Anwendungen nur sauber und trocken verwenden

Technische Daten

Abgrenzung zum kleineren Einfülltrichter

Der kleinere Einfülltrichter für Filtermaterial und Harz ist für Standard-GFK-Drucktanks mit 2,5"-Öffnung vorgesehen. Dieser größere Trichter ist dagegen für größere Tanköffnungen von 4–6" sowie IBC-Container geeignet.

Die beiden Ausführungen erfüllen denselben Grundzweck, sind aber für unterschiedliche Behälteröffnungen gedacht. Entscheidend ist daher nicht das einzufüllende Material allein, sondern die vorhandene Tank- oder IBC-Öffnung.

Angaben für die Auswahl

Für die Auswahl des passenden Einfülltrichters sind folgende Angaben hilfreich:

• vorhandene Tanköffnung
• GFK-Drucktankgröße
• IBC-Container oder Drucktank
• einzufüllendes Material
• geplante Füllmenge
• vorhandenes Zentralsteuerventil oder Tankverschluss
• Anwendung: Filtermaterial, Harz oder Mischbett
• Neubefüllung, Nachfüllung oder Materialwechsel
• Foto vom Drucktank, IBC und der Öffnung

Wenn die Tanköffnung 4–6" beträgt oder ein IBC befüllt werden soll, ist dieser größere Trichter die passende Ausführung. Bei 2,5"-Drucktanks sollte der kleinere Trichter verwendet werden.
