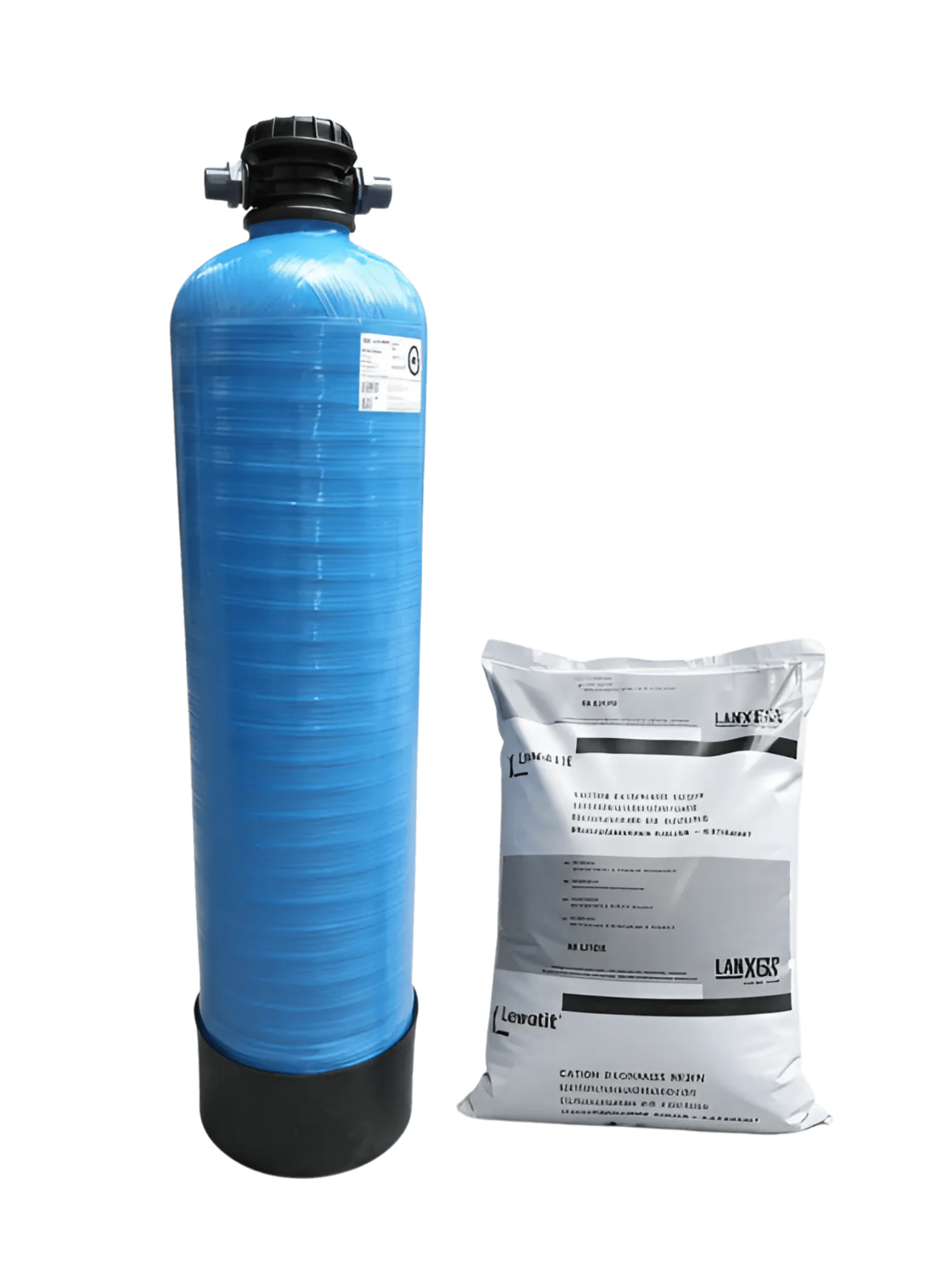

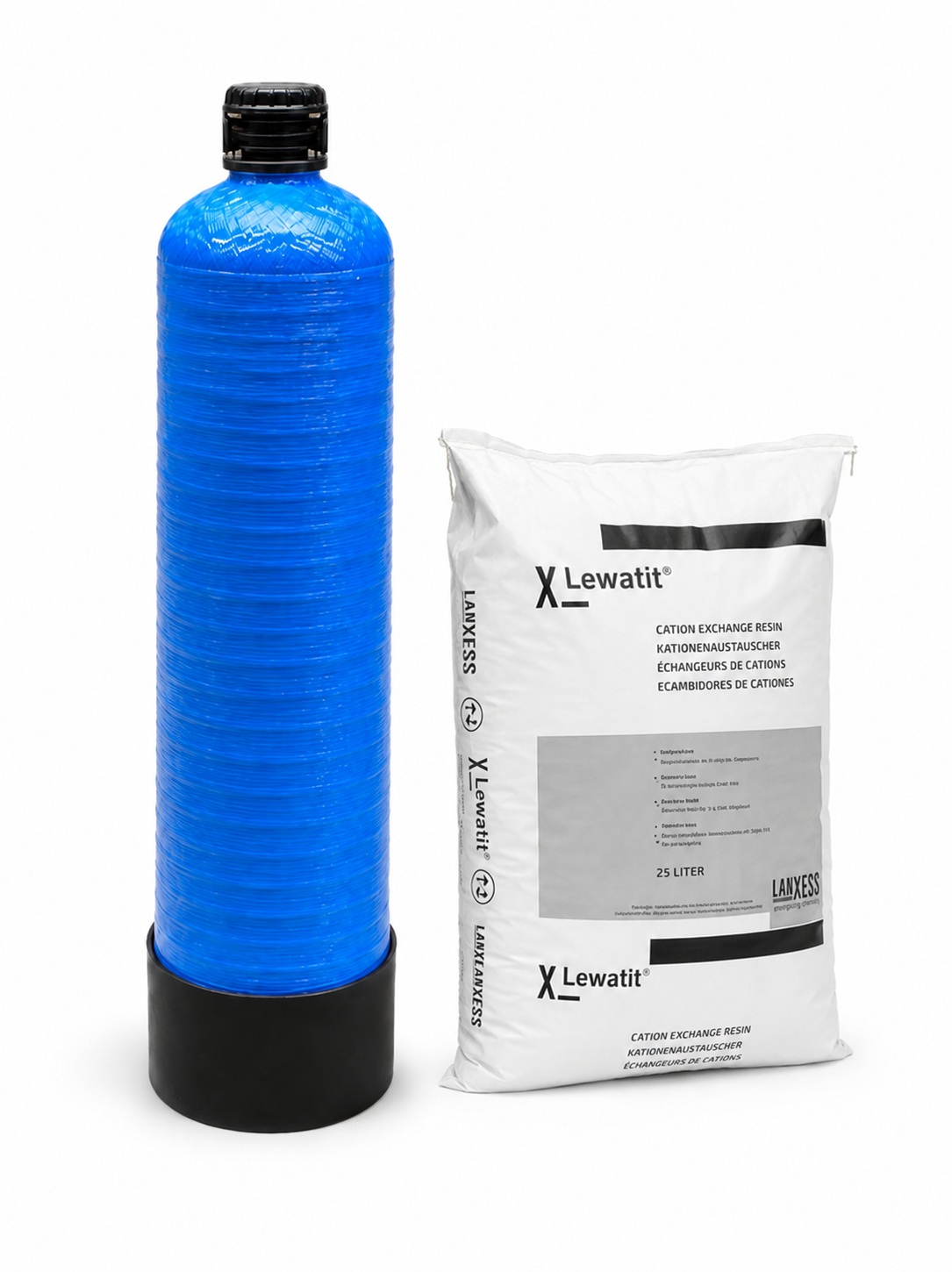

Enthärtungspatrone EHP25
bei 10 °dH bis zu 10.000 l
Art.Nr.: EHP-25
EUR 285,60
Preis netto: EUR 240,00
inkl. 19 % USt
Zahlungsweisen
bei 10 °dH bis zu 10.000 l 5
Downloads
LEWATIT S 1567 Sicherheitsdatenblatt.pdf (0.11 MB)
Technische Beschreibung S 1567.pdf (0.07 MB)
Produktbeschreibung
Enthärtungspatrone EHP25 für Weichwasser bis unter 0,1 °dH
Die Enthärtungspatrone EHP25 ist eine kompakte, wiederbefüllbare Ionenaustauscherpatrone zur Herstellung von nahezu härtefreiem Weichwasser. Sie enthält 25 Liter betriebsbereites Enthärtungsharz und wird vollständig befüllt und verschlossen geliefert.
Die Patrone benötigt weder einen Stromanschluss noch eine elektrische Steuerung oder einen separaten Salzbehälter. Sie wird direkt in eine geeignete Wasserleitung eingebunden und arbeitet mit dem vorhandenen Wasserdruck.
Mit einer maximalen Durchflussleistung von 700 l/h eignet sich die EHP25 besonders für kleinere Wassermengen, mobile Serviceeinsätze, technische Befüllungen und zeitlich begrenzte Anwendungen.
Bei 10 °dH Rohwasserhärte können mit einer Harzfüllung bis zu ca. 10.000 Liter Weichwasser erzeugt werden. Bei 20 °dH beträgt die Richtkapazität ca. 5.000 Liter.
Kompakte und sofort einsatzbereite Standardgröße
Die EHP25 ist die kleinste Ausführung der Enthärtungspatronen-Baureihe. Durch das Harzvolumen von 25 Litern bleibt sie kompakt und kann einfacher transportiert und aufgestellt werden als die größeren Patronen.
Die EHP25 eignet sich insbesondere für:
kleinere technische Befüllungen
mobile Wartungs- und Serviceeinsätze
vorübergehende Weichwasserversorgung
einzelne Maschinen oder Verbraucher
Versuchs- und Pilotanlagen
temporären Ersatz einer Enthärtungsanlage
Vorbehandlung kleiner Umkehrosmoseanlagen
Reinigungs- und Spülvorgänge
kleinere gewerbliche Anwendungen
Anwendungen mit begrenzter Aufstellfläche
Da die Patrone bereits mit Harz befüllt geliefert wird, ist vor der ersten Verwendung kein Einfüllen des Ionenaustauscherharzes erforderlich.
Funktionsweise der Wasserenthärtung
Die EHP25 arbeitet nach dem Prinzip des Kationenaustauschs.
Das enthaltene stark saure Kationenaustauscherharz befindet sich in Natriumform. Während das Rohwasser durch das Harzbett strömt, nimmt das Harz die für die Wasserhärte verantwortlichen Calcium- und Magnesiumionen auf.
Im Austausch gibt das Harz Natriumionen an das Wasser ab.
Dadurch wird:
Calcium aus dem Wasser aufgenommen
Magnesium aus dem Wasser aufgenommen
die Wasserhärte stark reduziert
Kalkbildung verhindert beziehungsweise deutlich vermindert
Weichwasser mit einer Resthärte unter 0,1 °dH erzeugt
Das Verfahren entfernt nicht den gesamten Salzgehalt des Wassers. Die elektrische Leitfähigkeit wird durch die Enthärtung nicht wesentlich reduziert, da Calcium und Magnesium gegen Natrium ausgetauscht werden.
Die EHP25 ist daher keine Vollentsalzungs- oder Mischbettpatrone.
Kapazität abhängig von der Rohwasserhärte
Die nutzbare Wassermenge hängt unmittelbar von der Härte des Rohwassers ab. Je höher die Wasserhärte ist, desto schneller wird das Ionenaustauscherharz erschöpft.
Die EHP25 besitzt eine Richtkapazität von ca. 100 m³ × °dH.
Die voraussichtliche Wassermenge wird wie folgt berechnet:
Kapazität 100 m³ × °dH ÷ Rohwasserhärte in °dH = behandelbare Wassermenge in m³
Beispiele zur Kapazitätsberechnung
| Rohwasserhärte | Richtwert behandelbare Wassermenge |
|---|---|
| 5 °dH | ca. 20.000 Liter |
| 10 °dH | ca. 10.000 Liter |
| 15 °dH | ca. 6.670 Liter |
| 20 °dH | ca. 5.000 Liter |
| 25 °dH | ca. 4.000 Liter |
| 30 °dH | ca. 3.330 Liter |
Die Werte dienen als Orientierung. Die tatsächlich erreichbare Wassermenge hängt zusätzlich ab von:
genauer Zusammensetzung des Rohwassers
gewünschter Resthärte
Volumenstrom
Temperatur
Zustand des Harzes
vorheriger Nutzung
Eisen-, Mangan- oder Partikelbelastung
gleichmäßiger Durchströmung des Harzbetts
Für eine verlässliche Auslegung muss die Rohwasserhärte bekannt sein.
Bis zu 700 Liter Weichwasser pro Stunde
Die maximale Durchflussleistung der EHP25 beträgt 700 l/h.
Dieser Wert bezeichnet den maximal zulässigen Volumenstrom. Bei besonders niedrigen Anforderungen an die Resthärte kann ein geringerer Durchfluss sinnvoll sein, da sich dadurch die Kontaktzeit zwischen Wasser und Harz verlängert.
Für einen zuverlässigen Betrieb sind folgende Punkte zu beachten:
Fließrichtung einhalten
Patrone vollständig entlüften
Wasserzufuhr langsam öffnen
Druckstöße vermeiden
maximalen Durchfluss nicht überschreiten
Resthärte regelmäßig kontrollieren
Rohwasserhärte bei der Kapazitätsberechnung berücksichtigen
Patrone senkrecht und standsicher aufstellen
Ein zu hoher Durchfluss kann zu einem vorzeitigen Härtedurchbruch führen, obwohl das Harz rechnerisch noch nicht vollständig erschöpft ist.
Verteilerkopf mit Entlüftungsfunktion
Der Verteilerkopf führt das Rohwasser gleichmäßig über das Harzbett. Das interne Verteilerrohr sammelt das enthärtete Wasser und leitet es zum Patronenausgang.
Eine vollständige Entlüftung ist wichtig, damit:
das gesamte Harzvolumen durchströmt wird
keine größeren Luftpolster im Drucktank verbleiben
die verfügbare Austauschkapazität gut genutzt wird
der Wasserstrom gleichmäßig durch das Harzbett geführt wird
Druckschläge beim Anfahren vermieden werden
Ein- und Ausgang besitzen jeweils einen Anschluss mit ¾ Zoll.
Die angeschlossenen Leitungen dürfen keine unzulässigen mechanischen Kräfte auf den Verteilerkopf übertragen.
Inbetriebnahme der EHP25
Vor der ersten Verwendung sollte die Patrone langsam mit Wasser gefüllt, vollständig entlüftet und ausreichend gespült werden.
Empfohlener Ablauf:
Patrone senkrecht und standsicher aufstellen
Ein- und Ausgang entsprechend der Fließrichtung anschließen
geeignete Absperrarmaturen vorsehen
Wasserzufuhr langsam öffnen
Patrone über den Verteilerkopf vollständig entlüften
Anschlüsse auf Dichtheit kontrollieren
zunächst etwa drei Bettvolumen Spülwasser verwerfen
anschließend die Resthärte am Ausgang kontrollieren
Bei 25 Litern Harz entsprechen drei Bettvolumen ungefähr 75 Litern Wasser.
Das Spülwasser sollte erst für die vorgesehene Anwendung verwendet werden, wenn es klar ist und die geforderte Resthärte erreicht wird.
Kontrolle der Resthärte
Die Erschöpfung der Patrone lässt sich nicht allein anhand der durchgeflossenen Wassermenge sicher erkennen. Schwankungen der Rohwasserhärte und des Volumenstroms können die tatsächliche Kapazität beeinflussen.
Die Resthärte sollte deshalb regelmäßig nach der Patrone gemessen werden.
Für die Kontrolle eignet sich das Resthärte-Messbesteck GR10. Es ist für niedrige Härtebereiche nach Enthärtungsanlagen und Enthärtungspatronen vorgesehen.
Ein Harzwechsel ist erforderlich, wenn:
die Resthärte am Ausgang ansteigt
der festgelegte Grenzwert überschritten wird
das Wasser nicht mehr ausreichend enthärtet wird
die berechnete Kapazität erreicht ist
Kalkablagerungen trotz korrekter Anwendung wieder auftreten
das Harz verschmutzt oder hydraulisch beeinträchtigt ist
Für kritische technische Anwendungen sollte die Kontrolle nicht erst nach sichtbarer Kalkbildung erfolgen.
Was die Enthärtungspatrone entfernt
Die EHP25 ist gezielt für die Reduzierung der Wasserhärte ausgelegt.
Sie reduziert insbesondere:
Calciumionen
Magnesiumionen
Gesamthärte
Kalkbildungsneigung
Die Patrone entfernt nicht gezielt:
den gesamten Salzgehalt
Natrium
Chlorid
Nitrat
Sulfat
Kieselsäure
organische Stoffe
Geruchs- oder Geschmacksstoffe
Keime und Mikroorganismen
Eisen und Mangan
Trübstoffe
Für eine Reduzierung der Leitfähigkeit oder des Gesamtsalzgehalts sind andere Verfahren wie Umkehrosmose oder Vollentsalzung erforderlich.
Natriumgehalt nach der Enthärtung
Beim Ionenaustausch werden Calcium und Magnesium gegen Natrium ausgetauscht. Dadurch steigt der Natriumgehalt des behandelten Wassers.
Als Orientierung erhöht sich der Natriumgehalt um ungefähr 8,2 mg/l je entferntem Grad deutscher Härte.
Bei einer vollständigen Enthärtung von beispielsweise 20 °dH ergibt sich rechnerisch eine Natriumerhöhung von ungefähr 164 mg/l.
Bei Trinkwasseranwendungen müssen deshalb berücksichtigt werden:
Natriumgehalt des Rohwassers
Höhe der entfernten Wasserhärte
geltende Anforderungen an Trinkwasserinstallationen
hygienischer Zustand der Patrone
Werkstoffe der Anschlussleitungen
erforderliche Absicherung gegenüber dem Trinkwassernetz
Die Enthärtungspatrone desinfiziert das Wasser nicht. Das Rohwasser muss für die vorgesehene Nutzung bereits eine geeignete mikrobiologische Qualität besitzen.
Einsatz vor Umkehrosmoseanlagen
Die EHP25 kann als zeitweise oder mobile Vorenthärtung vor einer kleinen Umkehrosmoseanlage eingesetzt werden.
Durch die Entfernung von Calcium und Magnesium wird das Risiko schwer löslicher Härteablagerungen auf den Membranen reduziert.
Die Enthärtung kann insbesondere sinnvoll sein:
bei hartem Rohwasser
bei kleinen mobilen UO-Anlagen
bei Versuchs- und Pilotbetrieb
bei diskontinuierlicher Permeaterzeugung
während Service- oder Wartungseinsätzen
wenn keine fest installierte Vorenthärtung vorhanden ist
Die EHP25 ersetzt keine vollständige Auslegung der Umkehrosmoseanlage. Neben der Wasserhärte können weitere Inhaltsstoffe wie Sulfat, Barium, Strontium, Kieselsäure, Eisen oder organische Belastungen für die Membranauslegung relevant sein.
Einsatzgrenzen bei Brunnen- und Prozesswasser
Bei normalem Stadtwasser kann die EHP25 direkt zur Enthärtung eingesetzt werden, sofern die technischen Betriebsbedingungen eingehalten werden.
Bei Brunnen- oder Prozesswasser sollte vor dem Einsatz geprüft werden, ob weitere störende Wasserinhaltsstoffe vorhanden sind.
Besonders relevant sind:
Eisen
Mangan
Trübstoffe
Schwebstoffe
organische Belastungen
Öl- oder Fettbestandteile
Oxidationsmittel
ungewöhnliche pH-Werte
Diese Stoffe können das Harz verschmutzen, die Austauschkapazität reduzieren oder das Harzbett hydraulisch beeinträchtigen.
Die Enthärtungspatrone ist nicht zur zuverlässigen Entfernung von Eisen, Mangan oder Trübstoffen vorgesehen.
Wiederbefüllbare Enthärtungspatrone
Die EHP25 ist keine Einwegpatrone. Drucktank, PE-Innenbehälter, internes Verteilerrohr und Verteilerkopf können nach der Erschöpfung des Harzes weiterverwendet werden.
Für eine vollständige Neubefüllung werden genau 25 Liter geeignetes Enthärtungsharz benötigt.
Als Austauschfüllung eignet sich beispielsweise Lewatit S 1567, ein stark saures Kationenaustauscherharz in Natriumform.
Grundsätzlicher Ablauf des Harzwechsels
Wasserzufuhr schließen
Patrone vollständig drucklos machen
vorhandenes Wasser ablassen
Verteilerkopf vorsichtig öffnen
erschöpftes Harz vollständig entfernen
Drucktank und Verteilerrohr mit sauberem Wasser spülen
Verteilerrohr mittig positionieren
Harz vollständig einfüllen
Gewinde und Dichtflächen reinigen
Verteilerkopf fachgerecht montieren
Patrone langsam mit Wasser füllen
vollständig entlüften
Harzbett gründlich spülen
Dichtheit und Resthärte kontrollieren
Harzkugeln dürfen nicht in das Verteilerrohr, auf Dichtflächen oder in Gewinde gelangen.
Enthärtungspatrone oder automatische Enthärtungsanlage
Die EHP25 besitzt keine automatische Regeneration. Nach Erschöpfung wird das Harz ausgetauscht oder außerhalb der Patrone fachgerecht regeneriert.
Während des normalen Betriebs benötigt die Patrone:
keinen Stromanschluss
keine Steuerung
keinen Salztank
keine Salztabletten
keinen Abwasseranschluss für automatische Regeneration
Dadurch eignet sie sich besonders für mobile, flexible oder zeitlich begrenzte Anwendungen.
Bei dauerhaftem oder regelmäßig hohem Wasserbedarf ist eine vollautomatische Enthärtungsanlage in der Regel zweckmäßiger. Diese regeneriert das Harz automatisch mit Salzlösung und stellt nach entsprechender Auslegung kontinuierlich Weichwasser bereit.
Lagerung und längere Stillstandszeiten
Die Patrone sollte:
frostfrei gelagert werden
vor direkter Sonneneinstrahlung geschützt werden
nicht vollständig austrocknen
vor verschmutztem Wasser geschützt werden
nicht mit ungeeigneten Chemikalien in Kontakt kommen
vor einer erneuten Verwendung gründlich gespült werden
Nach längeren Stillstandszeiten sollten die hygienische Eignung, die Dichtheit und die Resthärte am Ausgang geprüft werden.
Aufbau der EHP25
GFK-Drucktank
druckbeständiger Innenbehälter aus PE
Verteilerkopf aus PE/PVC
integrierte Entlüftungsfunktion
internes Verteilerrohr
zwei Anschlüsse mit ¾ Zoll
25 Liter stark saures Kationenaustauscherharz
befüllte und verschlossene Ausführung
wiederbefüllbare Konstruktion
Technische Daten
| Merkmal | Wert |
|---|---|
| Artikelnummer | EHP-25 |
| Anwendung | Herstellung von enthärtetem Weichwasser |
| Harzfüllung | 25 Liter |
| Harzart | stark saures Kationenaustauscherharz |
| Lieferform des Harzes | Natriumform |
| Richtkapazität | ca. 100 m³ × °dH |
| Kapazität bei 10 °dH | ca. 10.000 Liter |
| Kapazität bei 20 °dH | ca. 5.000 Liter |
| Erreichbare Resthärte | ca. unter 0,1 °dH |
| Maximale Durchflussleistung | 700 l/h |
| Anschluss | ¾ Zoll |
| Temperaturbereich | +5 bis +35 °C |
| Maximaler Betriebsdruck | 8 bar |
| Durchmesser | ca. 230 mm |
| Gesamthöhe | ca. 1.000 mm |
| Lieferzustand | mit Harz befüllt und verschlossen |
| Ausführung | wiederbefüllbare GFK-Patrone |
Lieferumfang
Enthärtungspatrone EHP25
GFK-Drucktank mit PE-Innenbehälter
Verteilerkopf mit Entlüftungsfunktion
internes Wasserverteilersystem
25 Liter eingefülltes Kationenaustauscherharz
befüllte und verschlossene Ausführung
Anschlussleitungen, Absperrarmaturen und Messmittel zur Kontrolle der Wasserhärte sind nicht Bestandteil des Lieferumfangs, sofern sie nicht ausdrücklich zusätzlich ausgewählt werden.
Auswahl innerhalb der Enthärtungspatronen-Baureihe
Die EHP25 ist die kompakte Standardgröße für kleinere Wassermengen, mobile Anwendungen und zeitlich begrenzte Einsätze.
Größere Enthärtungspatronen bieten entsprechend mehr Harzvolumen und längere Betriebsintervalle. Die Auswahl richtet sich insbesondere nach:
Rohwasserhärte
benötigter Wassermenge
maximalem Durchfluss
gewünschter Betriebsdauer
verfügbarem Aufstellraum
Transport- und Einbringbedingungen
Häufigkeit der erforderlichen Harzwechsel
