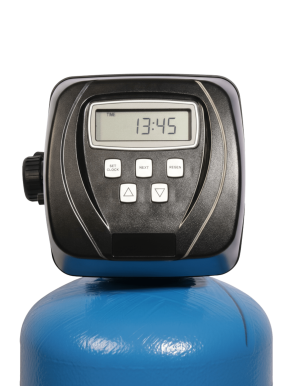

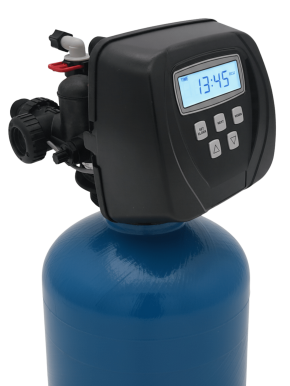

Clack Zentralsteuerventil
Typ CI - WS 1"
Zeitgesteuert

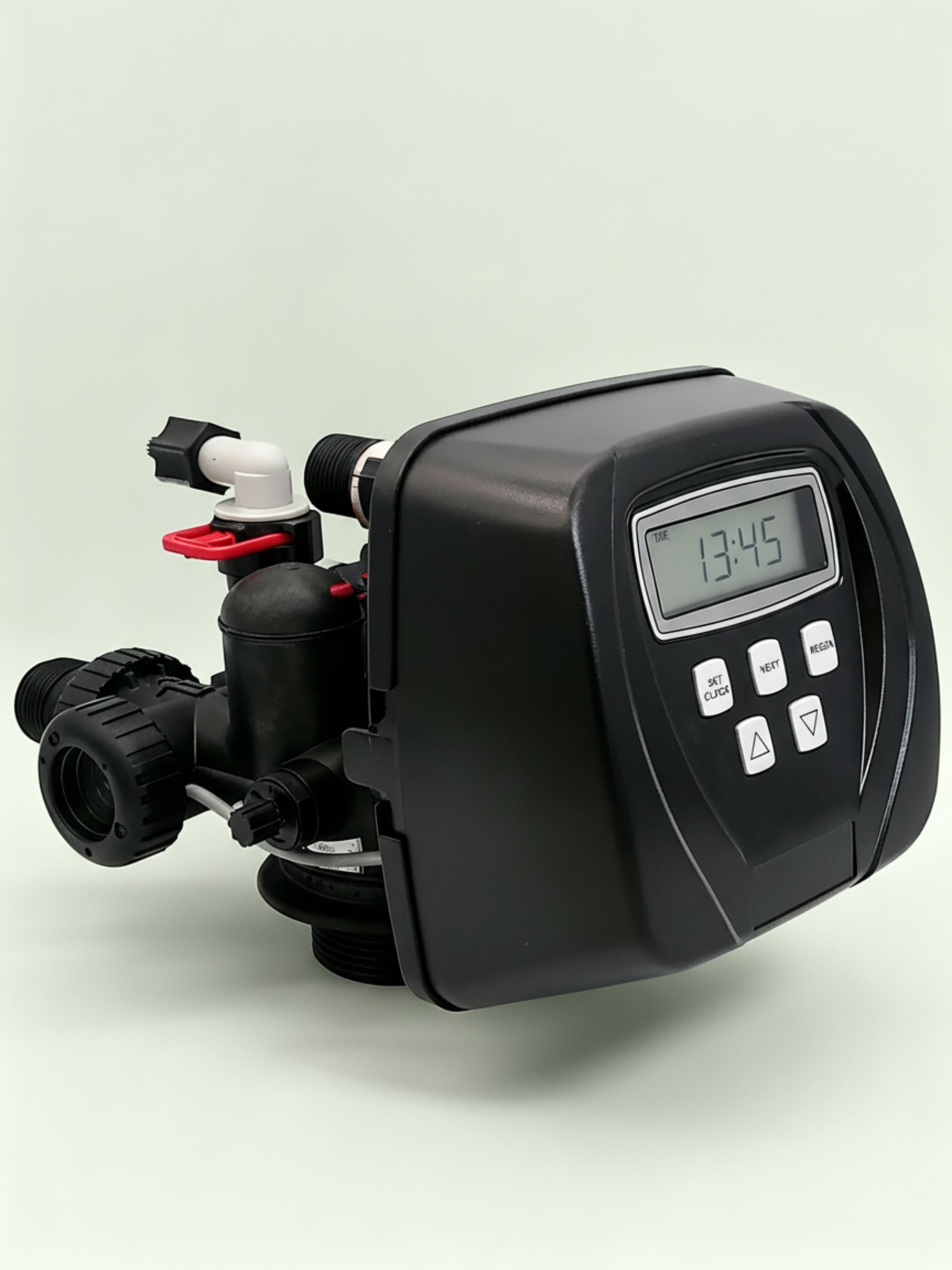

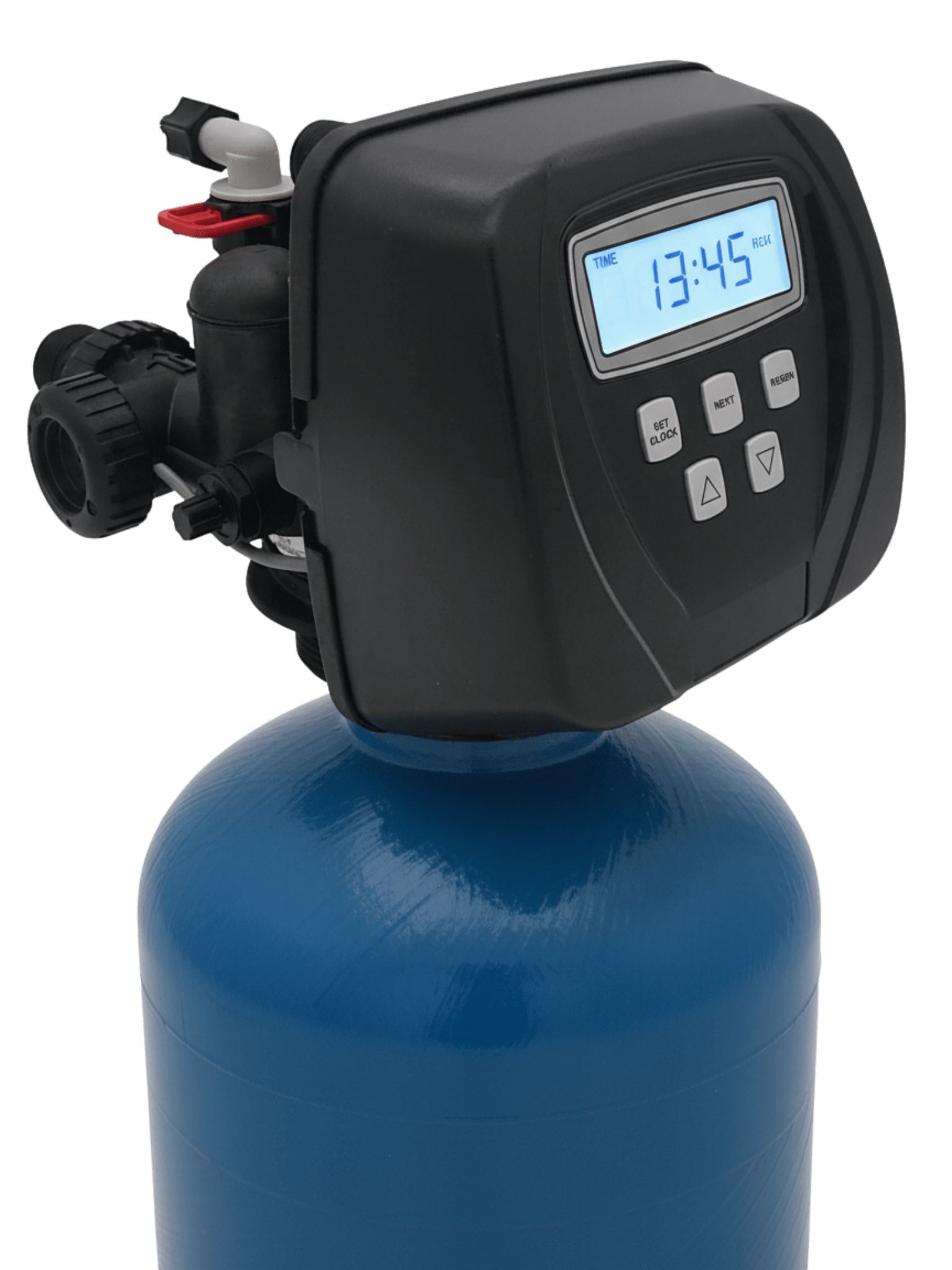

Clack Zentralsteuerventil WS 1" zeitgesteuert

Das Clack Zentralsteuerventil WS 1" zeitgesteuert ist ein Steuerventil für Wasseraufbereitungsanlagen, bei denen Rückspülung oder Regeneration nach festen Zeitintervallen ausgelöst werden soll. Die Ausführung eignet sich besonders für Filteranlagen, bei denen keine mengenabhängige Regeneration erforderlich ist.

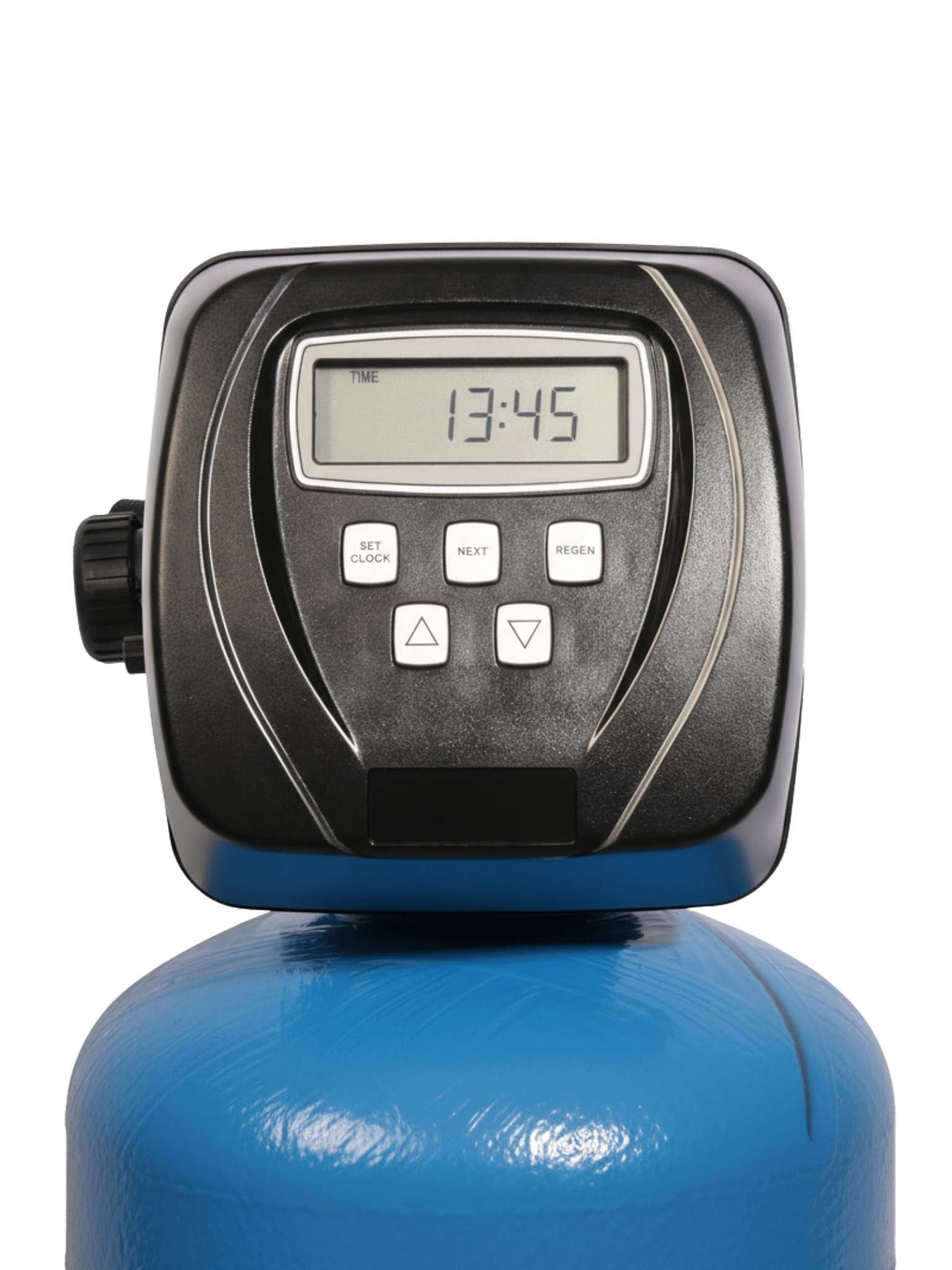

Typische Einsatzbereiche sind Kiesfilter, Aktivkohlefilter, Entsäuerungsanlagen, Enteisenungsanlagen und weitere Rückspülfilter mit regelmäßigem Spülbedarf. Die Steuerung erfolgt über eine Mikroprozessorsteuerung mit Frontdisplay und kann zeitgesteuert oder manuell ausgelöst werden.

WS1 Zeitsteuerung für Rückspül- und Filteranlagen

Funktion und Einsatzbereich

Das Clack WS 1" zeitgesteuert steuert die einzelnen Betriebs- und Rückspülschritte einer Wasseraufbereitungsanlage automatisch. Die Rückspülung wird nach einem festgelegten Zeitprogramm ausgelöst. Dadurch eignet sich das Ventil für Anlagen, bei denen der Spülbedarf nicht über die behandelte Wassermenge, sondern über definierte Betriebsintervalle abgebildet werden soll.

Diese Betriebsweise ist bei vielen Filteranlagen sinnvoll. Filtermedien wie Quarzkies, Aktivkohle, Birm oder Greensand müssen regelmäßig rückgespült werden, damit zurückgehaltene Partikel, Ausfällungen oder Ablagerungen aus dem Filterbett entfernt werden. Die zeitgesteuerte Rückspülung sorgt dafür, dass der Spülvorgang unabhängig vom manuell überwachten Betrieb automatisch erfolgt.

Bei Regenerationsanlagen mit stark schwankendem Wasserverbrauch kann dagegen ein mengengesteuertes Clack-Ventil sinnvoller sein, weil dort die behandelte Wassermenge für die Kapazitätsausnutzung entscheidend ist.

Abgrenzung zur mengengesteuerten CI-Ausführung

Die zeitgesteuerte WS1-Ausführung ist für feste Rückspülintervalle ausgelegt. Sie ist damit besonders geeignet, wenn die Anlage regelmäßig gespült werden soll, ohne dass ein Wasserzähler für die Steuerung erforderlich ist.

Die mengengesteuerte CI-Ausführung wird dagegen eingesetzt, wenn die Regeneration nach behandelter Wassermenge ausgelöst werden soll. Das ist vor allem bei Enthärtungsanlagen, Denitrifikationsanlagen oder anderen Ionenaustauscher-Regenerationsanlagen relevant, bei denen die Harzkapazität vom tatsächlichen Verbrauch abhängt.

Für Filteranlagen mit konstantem oder gut planbarem Spülbedarf ist die zeitgesteuerte Variante häufig ausreichend. Für Anlagen mit verbrauchsabhängiger Kapazität sollte die mengengesteuerte Ausführung geprüft werden.

Abgrenzung zur IA-Ausführung

Die IA-Ausführung hat einen anderen Schwerpunkt. Sie kombiniert mengenabhängige Steuerung, integrierten Wasserzähler und Verschneidung. Sie wird vor allem dort eingesetzt, wo bei Enthärtungsanlagen eine definierte Resthärte eingestellt werden soll.

Das zeitgesteuerte WS 1" Ventil besitzt diesen Fokus nicht. Es ist auf einfache, regelmäßige Rückspül- oder Regenerationsabläufe ausgerichtet und sollte nicht als Ersatz für eine IA-Ausführung verwendet werden, wenn Resthärteeinstellung, Mengenmessung oder Verschneidung benötigt werden.

Technische Daten

Lieferumfang

Zum Lieferumfang gehören das Clack WS 1" zeitgesteuerte Zentralsteuerventil, ein 12-V-Transformator für 230 V / 50 Hz, ein 1" BSPT-Anschlussstück AG, ein oberer Harzfänger 0,2 mm und die Bedienungsanleitung.

Worauf Sie bei der Auswahl achten sollten

Bei zeitgesteuerten Rückspülventilen müssen Filtermaterial, Drucktankgröße, Rückspülgeschwindigkeit und verfügbare Pumpenleistung zusammenpassen. Die Rückspülleistung ist oft höher als die normale Betriebsleistung. Deshalb muss der vorhandene Wasseranschluss oder die Pumpe die erforderliche Spülwassermenge sicher bereitstellen können.

Bei Filteranlagen mit Quarzkies, Aktivkohle, Birm oder Greensand ist außerdem zu prüfen, ob das Filterbett während der Rückspülung ausreichend expandiert. Eine zu geringe Rückspülmenge kann dazu führen, dass Partikel nicht zuverlässig ausgetragen werden. Eine zu hohe Rückspülung kann Filtermaterial austragen oder die Anlage hydraulisch überlasten.

Für Enthärtungs- und Ionenaustauscheranlagen mit verbrauchsabhängiger Kapazität sollte geprüft werden, ob ein mengengesteuertes Ventil besser geeignet ist. Für industrielle Ionenaustauscheranlagen ist die Steuerungsart immer passend zum Regenerationsverfahren und zur geforderten Wasserqualität auszulegen.

Grenzen und Hinweise

Das Clack WS 1" zeitgesteuert ist eine Steuerkomponente für technisch passend ausgelegte Wasseraufbereitungsanlagen. Die tatsächliche Anlagenleistung hängt vom gesamten System ab, insbesondere von Drucktank, Filtermaterial, Schütthöhe, Betriebsdruck, Rückspülwassermenge und Abwasseranschluss.

Bei Brunnenwasser mit Eisen, Mangan, Trübstoffen, organischer Belastung oder schwankenden Wasserwerten muss die Vorbehandlung und Filterauslegung separat geprüft werden. Das Zentralsteuerventil ersetzt keine technische Auslegung der kompletten Filteranlage.

Angaben für Rückfragen

Für die technische Prüfung oder Ersatzteilauswahl sind folgende Angaben hilfreich:

• vorhandener Ventiltyp und Anschlussgröße
• Foto des Typenschilds oder der bestehenden Anlage
• Drucktankgröße
• Filtermaterial und Schütthöhe
• gewünschte Betriebsleistung
• erforderliche Rückspülleistung
• verfügbare Pumpenleistung oder Leitungsdruck
• vorhandener Abwasseranschluss
• Rohwasseranalyse bei Brunnenwasser
• gewünschtes Rückspülintervall
