Clack - No Bypass Ventil
Anschluss 1"

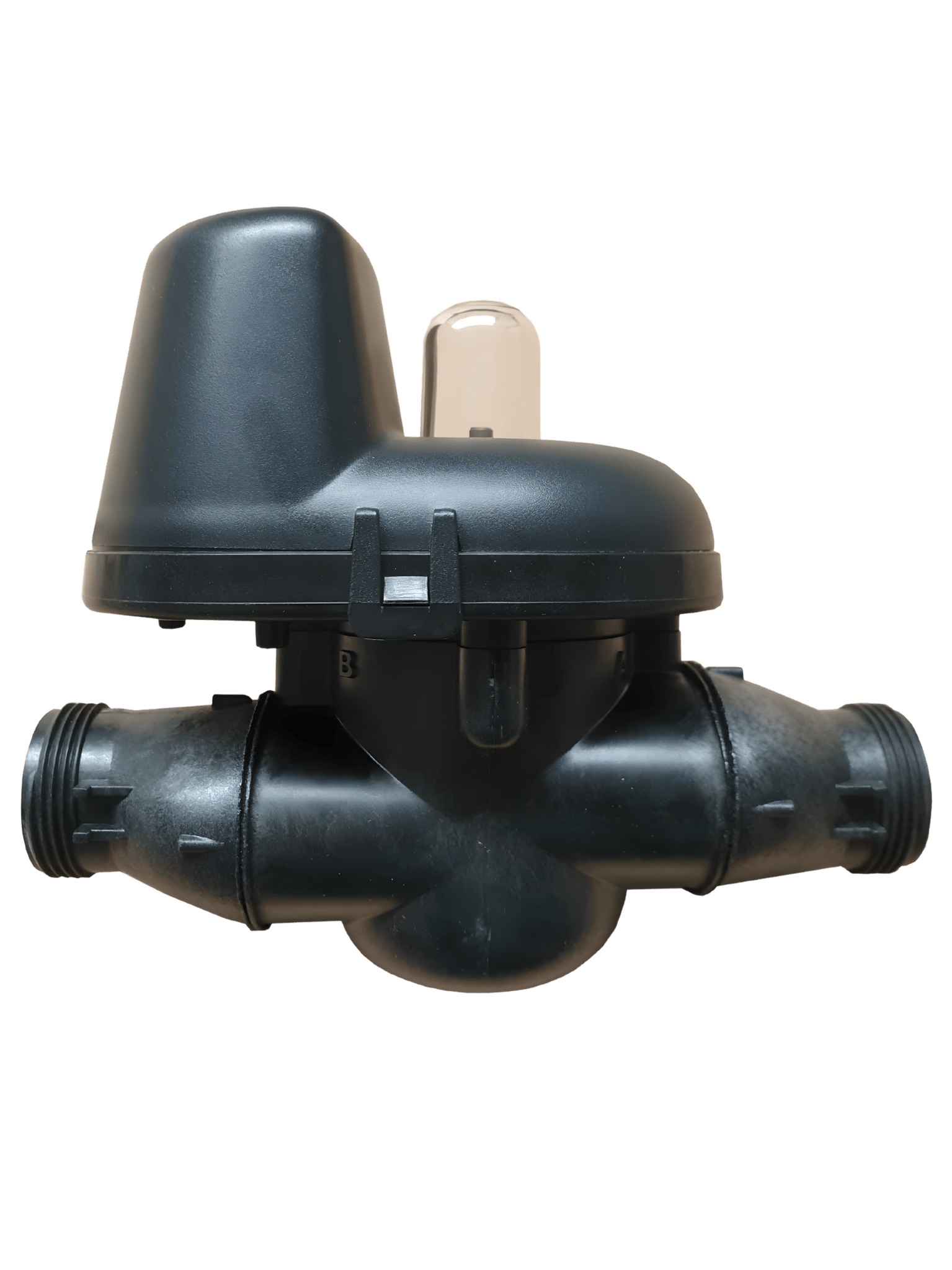

Clack No-Bypass-Ventil Anschluss 1"

Das Clack No-Bypass-Ventil 1" ist ein Zubehörteil für mengengesteuerte Clack-WS1-Zentralsteuerventile. Es verhindert, dass während der Rückspülung oder Regeneration unbehandeltes Rohwasser über den internen Bypass am Filter- oder Enthärtungssystem vorbeiströmt.

Das Ventil eignet sich für Einzelanlagen, bei denen während der Regenerationsphase kein Rohwasser im Leitungsnetz ankommen soll. Typische Anwendungen sind Enthärtungsanlagen, Eisen-/Manganfilter, Filteranlagen mit hohen Qualitätsanforderungen sowie Anlagen, bei denen der Verbraucher nur aufbereitetes Wasser erhalten darf.

No-Bypass-Funktion für Clack WS1 Einzelanlagen

Funktion und Einsatzbereich

Bei vielen Einzelanlagen bleibt während der Rückspülung oder Regeneration ein interner Bypassweg offen. Dadurch kann weiterhin Rohwasser zum Verbraucher gelangen, während das Zentralsteuerventil den Filter oder Ionenaustauscher regeneriert.

Das No-Bypass-Ventil wird am passenden Clack-WS1-Zentralsteuerventil angeschlossen und schließt den Ausgang während des Regenerationsfalls. Damit wird verhindert, dass ungefiltertes oder nicht enthärtetes Wasser an der Anlage vorbeigeführt wird.

Diese Funktion ist relevant, wenn während der Regeneration keine Rohwasserabgabe zulässig ist, zum Beispiel bei Prozesswasser, sensiblen Verbrauchern oder Anwendungen mit klar definiertem Qualitätsanspruch.

Kompatibilität mit Clack Zentralsteuerventilen

Das No-Bypass-Ventil 1" ist für mengengesteuerte Clack-WS1-Zentralsteuerventile vorgesehen. Die Ansteuerung erfolgt über ein Kommunikationskabel zwischen Zentralsteuerventil und No-Bypass-Ventil.

Nicht geeignet ist diese Ausführung für zeitgesteuerte Clack-Zentralsteuerventile. Bei zeitgesteuerten Ventilen steht die notwendige Ansteuerlogik für das No-Bypass-Ventil nicht zur Verfügung.

Für größere Anschlussgrößen sollten die passenden No-Bypass-Ausführungen mit 1,25" oder 1,5" geprüft werden. Die Anschlussgröße muss zum eingesetzten Zentralsteuerventil und zur vorhandenen Rohrleitungsanbindung passen.

Abgrenzung zur normalen Bypass-Armatur

Eine normale Clack Bypass-Armatur 1" dient als Umgehungs- und Absperrarmatur für Service, Wartung oder Anlagenumgehung. Sie ersetzt nicht die automatische No-Bypass-Funktion während der Regeneration.

Das No-Bypass-Ventil hat einen anderen Zweck: Es wird vom Zentralsteuerventil angesteuert und verhindert während der Regenerationsphase automatisch die Rohwasserabgabe zum Verbraucher. Für Anlagen, bei denen nur eine manuelle Umgehung oder Absperrung benötigt wird, ist eine Bypass-Armatur zu prüfen. Für die automatische Sperrung im Regenerationsfall ist das No-Bypass-Ventil die passende Funktion.

Technische Daten

Lieferumfang

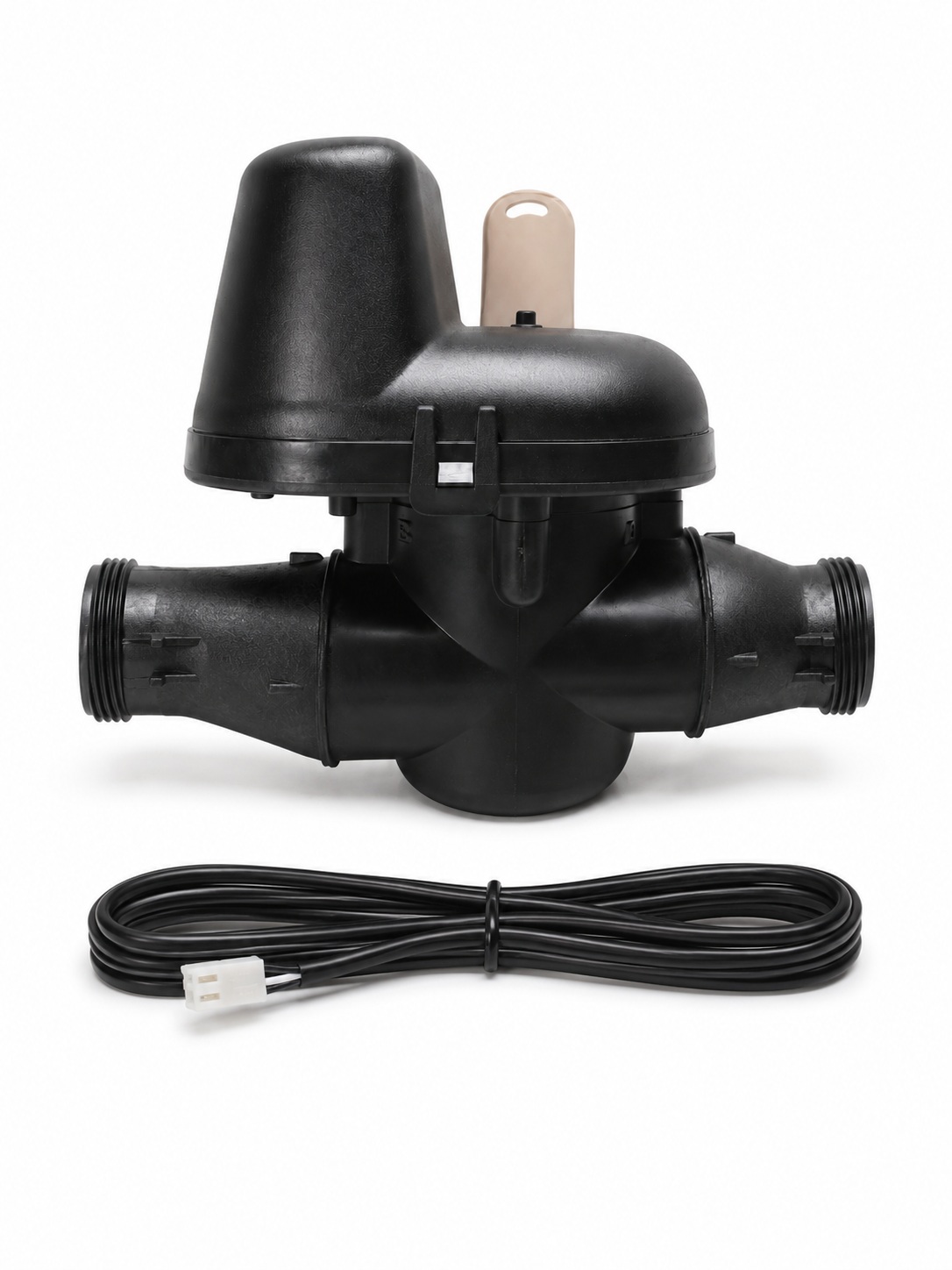

Zum Lieferumfang gehören das Clack No-Bypass-Ventil 1" mit Anschlusskomponenten zur Einbindung in die Rohrleitung sowie das Kommunikationskabel zur Verbindung mit dem Clack-Zentralsteuerventil.

Das Kommunikationskabel wird direkt am mengengesteuerten Clack-WS1-Ventil angeschlossen. Über dieses Signal wird das No-Bypass-Ventil im Regenerationsfall geschaltet.

Worauf Sie bei der Auswahl achten sollten

Vor der Auswahl sollte geprüft werden, ob ein mengengesteuertes Clack-WS1-Zentralsteuerventil vorhanden ist. Bei zeitgesteuerten Ventilen ist diese No-Bypass-Ausführung nicht geeignet.

Außerdem müssen Anschlussgröße, Rohrleitungsanbindung und Anlagenfunktion zusammenpassen. Bei 1"-Clack-Ventilen ist diese Ausführung passend. Bei 1,25"- oder 1,5"-Ventilen sollten die entsprechenden größeren No-Bypass-Ausführungen eingesetzt werden.

Wichtig ist auch die Frage, ob während der Regeneration überhaupt Wasser zum Verbraucher gelangen muss. Wenn eine durchgehende Versorgung ohne Rohwasserunterbrechung erforderlich ist, kann statt einer Einzelanlage eine Pendel- oder Doppelanlage mit geeignetem Steuerungskonzept sinnvoller sein.

Grenzen und Hinweise

Das No-Bypass-Ventil verhindert die Rohwasserabgabe während der Regeneration. Es erhöht jedoch nicht die Anlagenleistung und ersetzt keine zweite Filter- oder Enthärtungsstufe.

Bei Anlagen mit kontinuierlichem Wasserbedarf muss geprüft werden, ob eine Einzelanlage mit No-Bypass-Funktion ausreichend ist. Während der Sperrphase steht je nach Anlagenaufbau kein Wasser oder nur eine entsprechend geplante alternative Versorgung zur Verfügung.

Angaben für Rückfragen

Für die technische Prüfung oder Ersatzteilauswahl sind folgende Angaben hilfreich:

• vorhandener Clack-Ventiltyp
• Anschlussgröße des Zentralsteuerventils
• Foto des Ventils und der Anschlussarmatur
• Angabe, ob das Ventil mengen- oder zeitgesteuert ist
• Anlagenart, zum Beispiel Enthärtung, Filteranlage oder Eisen-/Manganfilter
• gewünschtes Verhalten während Regeneration oder Rückspülung
• vorhandene Rohrleitungsanbindung
• Bedarf an durchgehender Wasserversorgung
