Enthärtungsanlage 1,4 m³/h
Pendelanlage

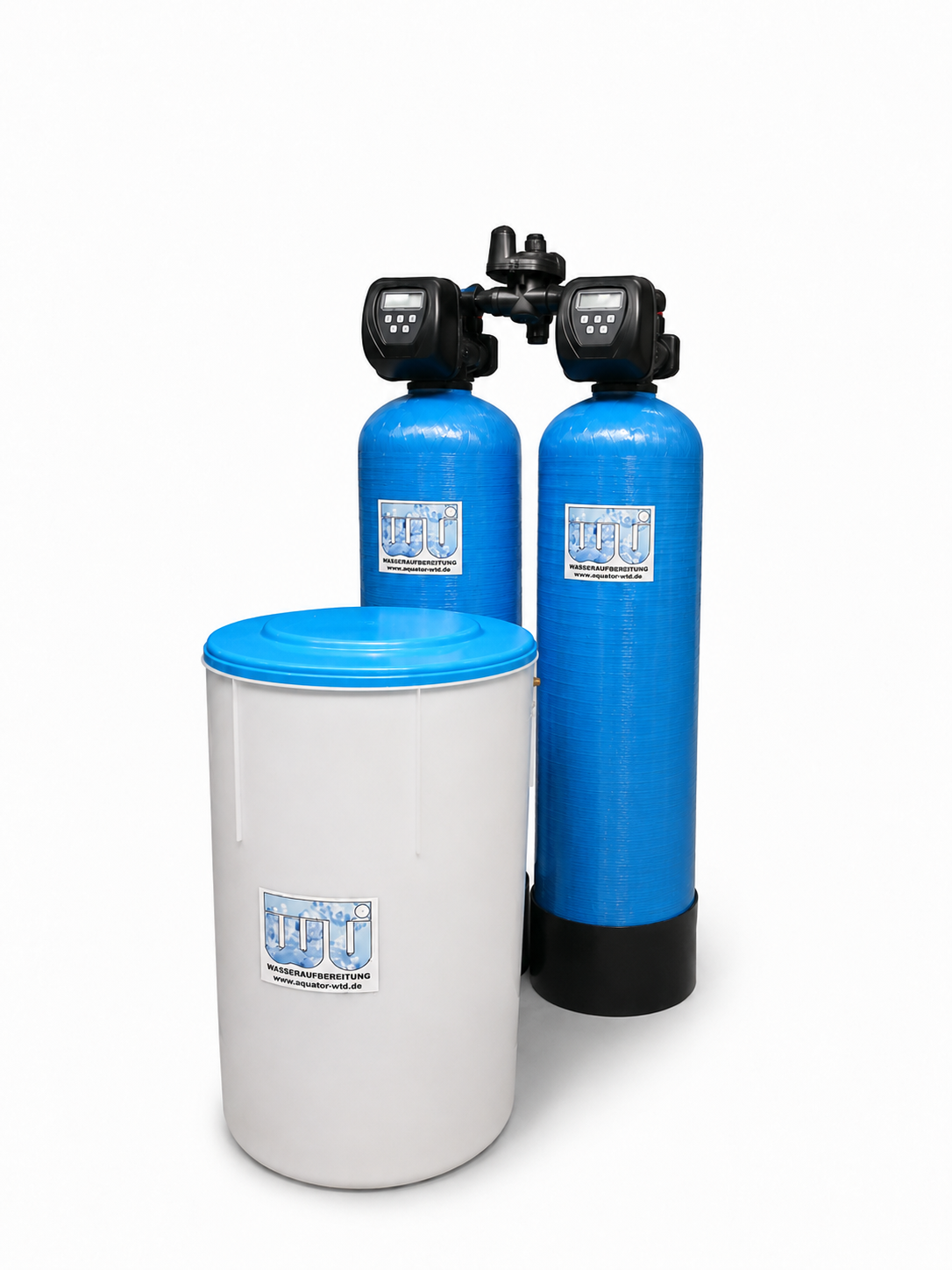

Doppel-Enthärtungsanlage DEH025CL bis 1,4 m³/h

Die Doppel-Enthärtungsanlage DEH025CL erzeugt kontinuierlich bis zu 1,4 m³ Weichwasser pro Stunde. Zwei mit hochwertigem, trinkwasserzugelassenem Ionenaustauscherharz befüllte GFK-Druckbehälter arbeiten im Wechsel: Während ein Behälter das Wasser enthärtet, wird der zweite regeneriert oder steht betriebsbereit zur Verfügung.

Dadurch bleibt die Weichwasserversorgung auch während der Regeneration erhalten. Die kompakte Pendelanlage eignet sich für kleinere gewerbliche und technische Anwendungen, bei denen eine Betriebsunterbrechung vermieden werden soll.

Vorteile der Schaller-WTI-Ausführung

• kontinuierliche Weichwasserversorgung durch wechselnden Betrieb zweier Druckbehälter

• zwei Clack-Zentralsteuerventile mit integrierten Wasserzählern

• zwei separate Steuerungen und Netzteile

• zwei separate Salzlöseventile für eine redundante Soleansaugung

• automatisches Dreiwegeventil zur Umschaltung der Druckbehälter

• automatische, verbrauchsabhängige Regeneration

• integrierte Verschneidung zur Einstellung der gewünschten Resthärte

• hochwertiges Ionenaustauscherharz mit Trinkwasserzulassung

• hochwertige GFK-Druckbehälter

• individuelle Programmierung auf Rohwasserhärte und Anlagengröße

• Prüfung der Zentralsteuerventile und der Umschaltfunktion vor der Auslieferung

• Salzlösebehälter mit Siebboden

• Datenblatt mit den eingestellten Betriebsparametern

• ausführliche Bedienungsanleitung

• langfristige Unterstützung bei Wartung, Reparatur und Ersatzteilversorgung

• technische Beratung und Auslegung durch Schaller WTI

Redundante Steuerungs- und Soletechnik

Jeder Druckbehälter besitzt ein eigenes Clack-Zentralsteuerventil mit eigener Steuerung, eigenem Wasserzähler, Netzteil und Salzlöseventil. Bei einer Störung an einem Steuerkopf kann die Anlage dadurch vorübergehend als Einzelanlage weiterbetrieben werden.

Besonders wichtig sind die beiden separaten Salzlöseventile: Die Druckbehälter greifen nicht auf eine einzige gemeinsame Soleansaugung zurück. Der Ausfall eines Salzlöseventils beeinträchtigt deshalb nicht automatisch die Regeneration beider Druckbehälter.

Funktionsweise der Pendelanlage

Das Rohwasser durchströmt einen der beiden Druckbehälter. Das darin enthaltene stark saure Kationenaustauscherharz bindet die Härtebildner Calcium und Magnesium und tauscht sie gegen Natriumionen aus.

Der integrierte Wasserzähler erfasst die erzeugte Weichwassermenge. Sobald die berechnete Kapazität des aktiven Druckbehälters erreicht ist, schaltet das Dreiwegeventil automatisch auf den zweiten Behälter um. Dieser übernimmt die Weichwasserversorgung, während das erschöpfte Ionenaustauscherharz regeneriert wird.

Die Regeneration umfasst:

• Rückspülen des Harzbetts

• Besalzen mit Natriumchlorid-Sole

• Langsamwaschen und Schnellwaschen

• Rückkehr in die Bereitschaftsstellung

Zur Regeneration werden handelsübliche Salztabletten für Enthärtungsanlagen verwendet.

Typische Einsatzbereiche

Die DEH025CL eignet sich unter anderem für:

• kleinere Produktions- und Gewerbebetriebe

• Spül- und Reinigungstechnik

• Schutz von Wärmetauschern und Rohrleitungen

• Versorgung kleiner Dampferzeuger

• Vorbehandlung vor Umkehrosmoseanlagen

• Prozesswasser mit reduzierter Wasserhärte

• Anwendungen mit kontinuierlichem Weichwasserbedarf

Die Anlage entfernt gezielt Calcium und Magnesium. Die Leitfähigkeit des Wassers wird dadurch nicht wesentlich reduziert. Eisen, Mangan, Trübstoffe, Geruchsstoffe und mikrobiologische Belastungen werden durch eine klassische Enthärtungsanlage nicht zuverlässig entfernt.

Technische Daten der DEH025CL

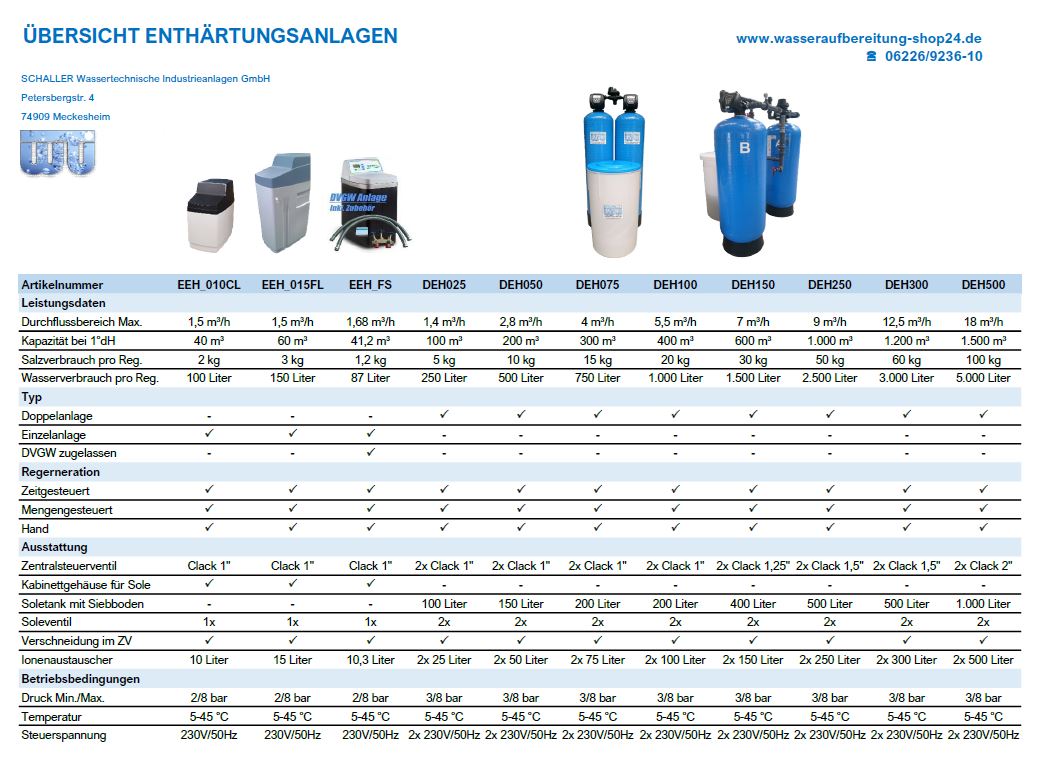

Vergleich aller Pendelanlagen

Kapazität abhängig von der Rohwasserhärte

Die Kapazitätsangabe in m³ × °dH wird durch die Rohwasserhärte geteilt. Das Ergebnis entspricht der möglichen Weichwassermenge eines Druckbehälters bis zur nächsten Regeneration.

Beispiel bei Vollbesalzung und 10 °dH Rohwasserhärte:

100 m³ × °dH ÷ 10 °dH = 10 m³ Weichwasser

Nach etwa 10 m³ erzeugtem Weichwasser schaltet die Anlage auf den zweiten Druckbehälter um und regeneriert den erschöpften Behälter. Die Steuerung berechnet die verfügbare Kapazität anhand der einprogrammierten Rohwasserhärte und des erfassten Wasserverbrauchs automatisch.

Mit einem Gesamthärte-Messbesteck kann die Rohwasserhärte kontrolliert und die Anlagenprogrammierung überprüft werden.

Vollbesalzung oder Sparbesalzung

Bei der Vollbesalzung werden 200 g Regeneriersalz je Liter Ionenaustauscherharz eingesetzt. Dadurch steht die maximale Anlagenkapazität von 100 m³ × °dH zur Verfügung.

Bei der Sparbesalzung reduziert sich der Salzbedarf auf 120 g je Liter Harz. Gleichzeitig sinkt die verfügbare Kapazität auf 75 m³ × °dH. Die passende Betriebsweise hängt vom Wasserverbrauch, der Rohwasserhärte und der geforderten Resthärte ab.

Ausführung und Lieferumfang

Die Anlage besteht aus:

• zwei mit Ionenaustauscherharz befüllten GFK-Druckbehältern

• zwei Clack-WS1-Zentralsteuerventilen mit Netzteilen

• integrierten Wasserzählern und Verschneideeinrichtungen

• einem automatischen Dreiwege-Umschaltventil

• zwei separaten Salzlöseventilen

• einem Salzlösebehälter SB100 mit Siebboden

• interner Verrohrung und erforderlichen Verbindungsteilen

• Datenblatt mit den eingestellten Betriebsparametern

• ausführlicher Bedienungsanleitung

Die Komponenten werden für den sicheren Transport getrennt angeliefert und am Aufstellort miteinander verbunden. Die beiden Druckbehälter der 1,4-m³/h-Ausführung sind bereits mit Ionenaustauscherharz befüllt.

Voraussetzungen am Aufstellort

Für den Betrieb werden benötigt:

• trockener, frostfreier und gut zugänglicher Aufstellort

• ebene, ausreichend tragfähige Aufstellfläche

• Rohwasserzulauf mit 3–8 bar

• Abwasseranschluss für das Regenerationswasser

• zwei dauerhaft verfügbare 230-V-Stromanschlüsse

• ausreichender Platz für Bedienung, Salzbefüllung und Wartung

Die Betriebstemperatur bezieht sich auf die Wassertemperatur. Wassertemperaturen über 30 °C sollten insbesondere aus hygienischen Gründen vermieden werden.

Geprüft, programmiert und dokumentiert

Die Zentralsteuerventile werden bei Schaller WTI auf die jeweilige Anlagengröße und die vereinbarte Rohwasserhärte programmiert. Vor der Auslieferung prüfen wir die Ventile und die automatische Umschaltfunktion.

Auch nach dem Kauf unterstützen wir bei Wartung, Reparatur, Harztausch und Ersatzteilen. Weitere technische Informationen zum Ionenaustausch und zur industriellen Enthärtung finden Sie auf unserer Homepage.
