Enthärtungsanlage 7 m³/h
Pendelanlage

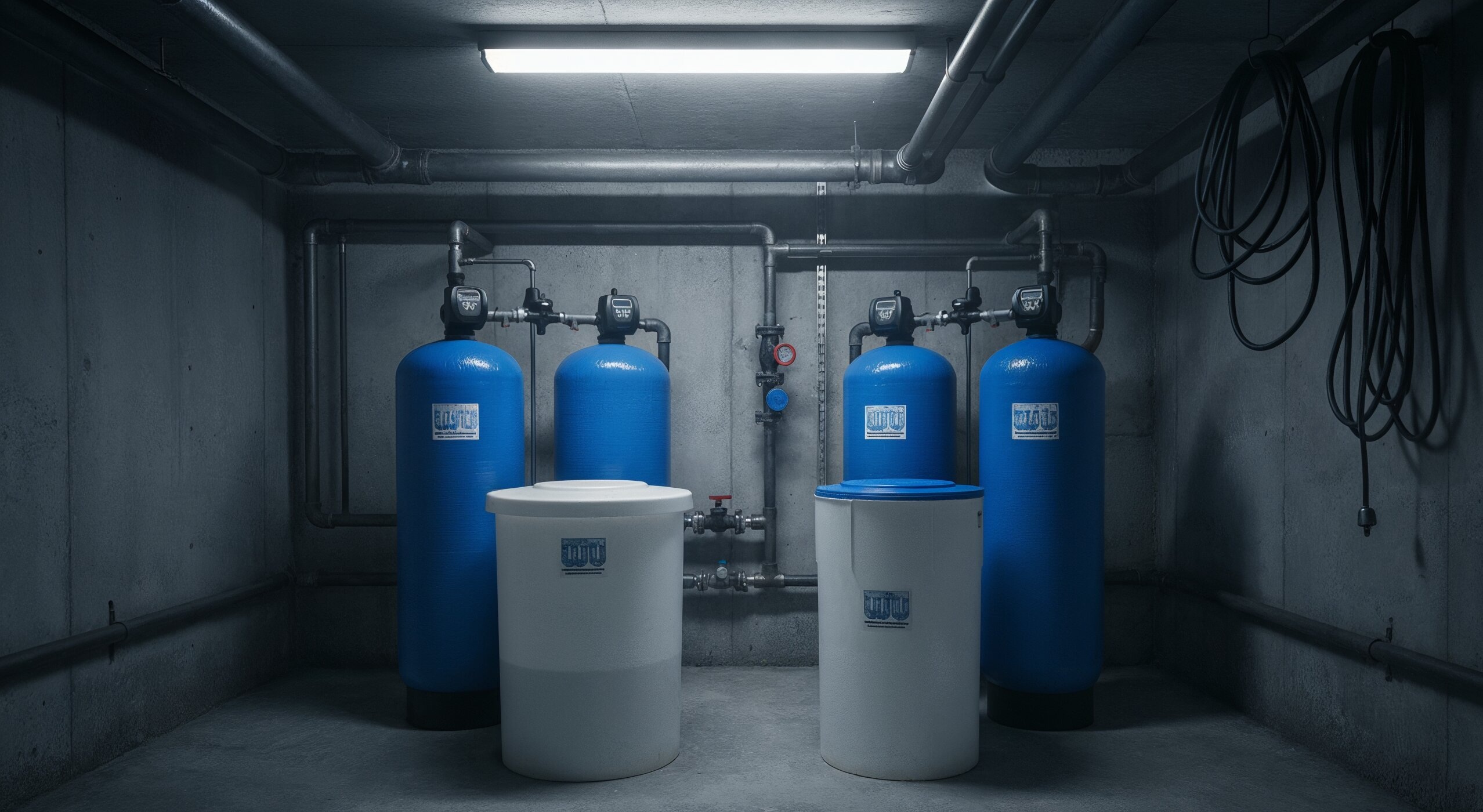

Doppel-Enthärtungsanlage DEH150CL bis 7 m³/h

Die Doppel-Enthärtungsanlage DEH150CL erzeugt kontinuierlich bis zu 7 m³ Weichwasser pro Stunde. Zwei GFK-Druckbehälter mit jeweils 150 Litern hochwertigem Ionenaustauscherharz ermöglichen eine Kapazität von 600 m³ × °dH bei Vollbesalzung.

Als leistungsstärkste Ausführung dieser Pendelanlagen-Baureihe besitzt die DEH150CL größere Clack-WS1.25-Zentralsteuerventile sowie 1¼"-Roh- und Weichwasseranschlüsse. Sie eignet sich für industrielle Anwendungen mit hohem Spitzenbedarf und kontinuierlicher Weichwasserversorgung.

Während ein Druckbehälter Weichwasser erzeugt, wird der zweite regeneriert oder steht betriebsbereit zur Verfügung. Dadurch bleibt die Weichwasserversorgung auch während der Regeneration erhalten.

Vorteile der Schaller-WTI-Ausführung

• kontinuierliche Weichwasserversorgung durch wechselnden Betrieb zweier Druckbehälter

• bis zu 7 m³/h Durchflussleistung

• 600 m³ × °dH Kapazität bei Vollbesalzung

• zwei Clack-WS1.25-Zentralsteuerventile mit integrierten Wasserzählern

• 1¼"-Roh- und Weichwasseranschlüsse

• zwei separate Steuerungen und Netzteile

• zwei separate Salzlöseventile für eine redundante Soleansaugung

• automatisches Dreiwegeventil zur Umschaltung der Druckbehälter

• automatische, verbrauchsabhängige Regeneration

• integrierte Verschneidung zur Einstellung der gewünschten Resthärte

• hochwertiges Ionenaustauscherharz mit Trinkwasserzulassung

• hochwertige GFK-Druckbehälter

• individuelle Programmierung auf Rohwasserhärte und Anlagengröße

• Prüfung der Zentralsteuerventile und der Umschaltfunktion vor der Auslieferung

• Salzlösebehälter SB520 mit Siebboden

• Datenblatt mit den eingestellten Betriebsparametern

• ausführliche Bedienungsanleitung

• langfristige Unterstützung bei Wartung, Reparatur und Ersatzteilversorgung

• technische Beratung und Auslegung durch Schaller WTI

Redundante Steuerungs- und Soletechnik

Jeder Druckbehälter besitzt ein eigenes Clack-Zentralsteuerventil mit eigener Steuerung, eigenem Wasserzähler, Netzteil und Salzlöseventil. Bei einer Störung an einem Steuerkopf kann die Anlage dadurch vorübergehend als Einzelanlage weiterbetrieben werden.

Die beiden separaten Salzlöseventile sind ein wichtiger Bestandteil dieser Redundanz. Die Druckbehälter greifen nicht auf eine einzige gemeinsame Soleansaugung zurück. Eine Störung an einem Salzlöseventil beeinträchtigt deshalb nicht automatisch die Regeneration beider Druckbehälter.

Funktionsweise der Pendelanlage

Das Rohwasser strömt durch den aktiven Druckbehälter. Das darin enthaltene stark saure Kationenaustauscherharz bindet Calcium- und Magnesiumionen und tauscht sie gegen Natriumionen aus. Dadurch wird die Wasserhärte auf einen sehr niedrigen Wert reduziert.

Der im Zentralsteuerventil integrierte Wasserzähler erfasst die erzeugte Weichwassermenge. Sobald die berechnete Kapazität des aktiven Druckbehälters erreicht ist, schaltet das Dreiwegeventil automatisch auf den zweiten Behälter um.

Der zweite Druckbehälter übernimmt die Weichwasserversorgung, während das erschöpfte Ionenaustauscherharz regeneriert wird.

Die Regeneration umfasst:

• Rückspülen des Harzbetts

• Besalzen mit Natriumchlorid-Sole

• Langsamwaschen und Schnellwaschen

• Rückkehr in die Bereitschaftsstellung

Zur Regeneration werden handelsübliche Salztabletten für Enthärtungsanlagen verwendet.

Typische Einsatzbereiche

Die DEH150CL eignet sich unter anderem für:

• Produktionsbetriebe mit hohem Wasserverbrauch

• industrielle Spül- und Reinigungsanlagen

• Schutz größerer Wärmetauscher und Rohrleitungssysteme

• Versorgung von Dampferzeugern

• Vorbehandlung industrieller Umkehrosmoseanlagen

• zentrale Weichwasserversorgung

• Kühl- und Prozesswassersysteme

• Anwendungen mit hohem und kontinuierlichem Weichwasserbedarf

Die Enthärtungsanlage entfernt gezielt Calcium und Magnesium. Die Leitfähigkeit des Wassers wird dadurch nicht wesentlich reduziert. Eisen, Mangan, Trübstoffe, Geruchsstoffe und mikrobiologische Belastungen werden durch eine klassische Enthärtungsanlage nicht zuverlässig entfernt.

Technische Daten der DEH150CL

Vergleich aller Pendelanlagen

Kapazität abhängig von der Rohwasserhärte

Die Kapazitätsangabe in m³ × °dH wird durch die Rohwasserhärte geteilt. Das Ergebnis entspricht der möglichen Weichwassermenge eines Druckbehälters bis zur nächsten Regeneration.

Beispiel bei Vollbesalzung und 10 °dH Rohwasserhärte:

600 m³ × °dH ÷ 10 °dH = 60 m³ Weichwasser

Nach etwa 60 m³ erzeugtem Weichwasser schaltet die Anlage auf den zweiten Druckbehälter um und regeneriert den erschöpften Behälter. Die Steuerung berechnet die verfügbare Kapazität anhand der einprogrammierten Rohwasserhärte und des erfassten Wasserverbrauchs automatisch.

Mit einem Gesamthärte-Messbesteck kann die Rohwasserhärte kontrolliert und die Anlagenprogrammierung überprüft werden.

Vollbesalzung oder Sparbesalzung

Bei der Vollbesalzung werden 200 g Regeneriersalz je Liter Ionenaustauscherharz eingesetzt. Dadurch steht die maximale Anlagenkapazität von 600 m³ × °dH zur Verfügung.

Bei der Sparbesalzung reduziert sich der Salzbedarf auf 120 g je Liter Harz. Gleichzeitig sinkt die verfügbare Kapazität auf 450 m³ × °dH. Die passende Betriebsweise hängt vom Wasserverbrauch, der Rohwasserhärte und der geforderten Resthärte ab.

Ausführung und Lieferumfang

Die Anlage besteht aus:

• zwei GFK-Druckbehältern

• zwei Clack-WS1.25-Zentralsteuerventilen mit Netzteilen

• integrierten Wasserzählern und Verschneideeinrichtungen

• einem automatischen Dreiwege-Umschaltventil

• zwei separaten Salzlöseventilen

• einem Salzlösebehälter SB520 mit Siebboden

• interner Verrohrung und erforderlichen Verbindungsteilen

• hochwertigem Ionenaustauscherharz für jeweils 150 Liter Füllvolumen pro Druckbehälter

• Datenblatt mit den eingestellten Betriebsparametern

• ausführlicher Bedienungsanleitung

Die Komponenten werden für den sicheren Transport getrennt angeliefert und am Aufstellort miteinander verbunden. Die Druckbehälter werden erst nach ihrer endgültigen Aufstellung mit dem Ionenaustauscherharz befüllt. Dadurch müssen die gefüllten Behälter nicht mit ihrem hohen Betriebsgewicht zum Aufstellort transportiert werden.

Voraussetzungen am Aufstellort

Für den Betrieb werden benötigt:

• trockener, frostfreier und gut zugänglicher Aufstellort

• ebene Aufstellfläche mit mindestens 1.000 kg Tragfähigkeit

• Rohwasserzulauf mit 3–8 bar

• ausreichend dimensionierter Abwasseranschluss

• zwei dauerhaft verfügbare 230-V-Stromanschlüsse

• ausreichender Platz für Befüllung, Bedienung, Salzbevorratung und Wartung

Die Betriebstemperatur bezieht sich auf die Wassertemperatur. Wassertemperaturen über 30 °C sollten insbesondere aus hygienischen Gründen vermieden werden.

Geprüft, programmiert und dokumentiert

Die Zentralsteuerventile werden bei Schaller WTI auf die jeweilige Anlagengröße und die vereinbarte Rohwasserhärte programmiert. Vor der Auslieferung prüfen wir die Ventile und die automatische Umschaltfunktion.

Auch nach dem Kauf unterstützen wir bei Wartung, Reparatur, Harztausch und Ersatzteilen. Weitere technische Informationen zum Ionenaustausch und zur industriellen Enthärtung finden Sie auf unserer Homepage.
