Einfülltrichter 2,5"
für Filtermaterial/Harz
mit Saugadapter und Gewinde

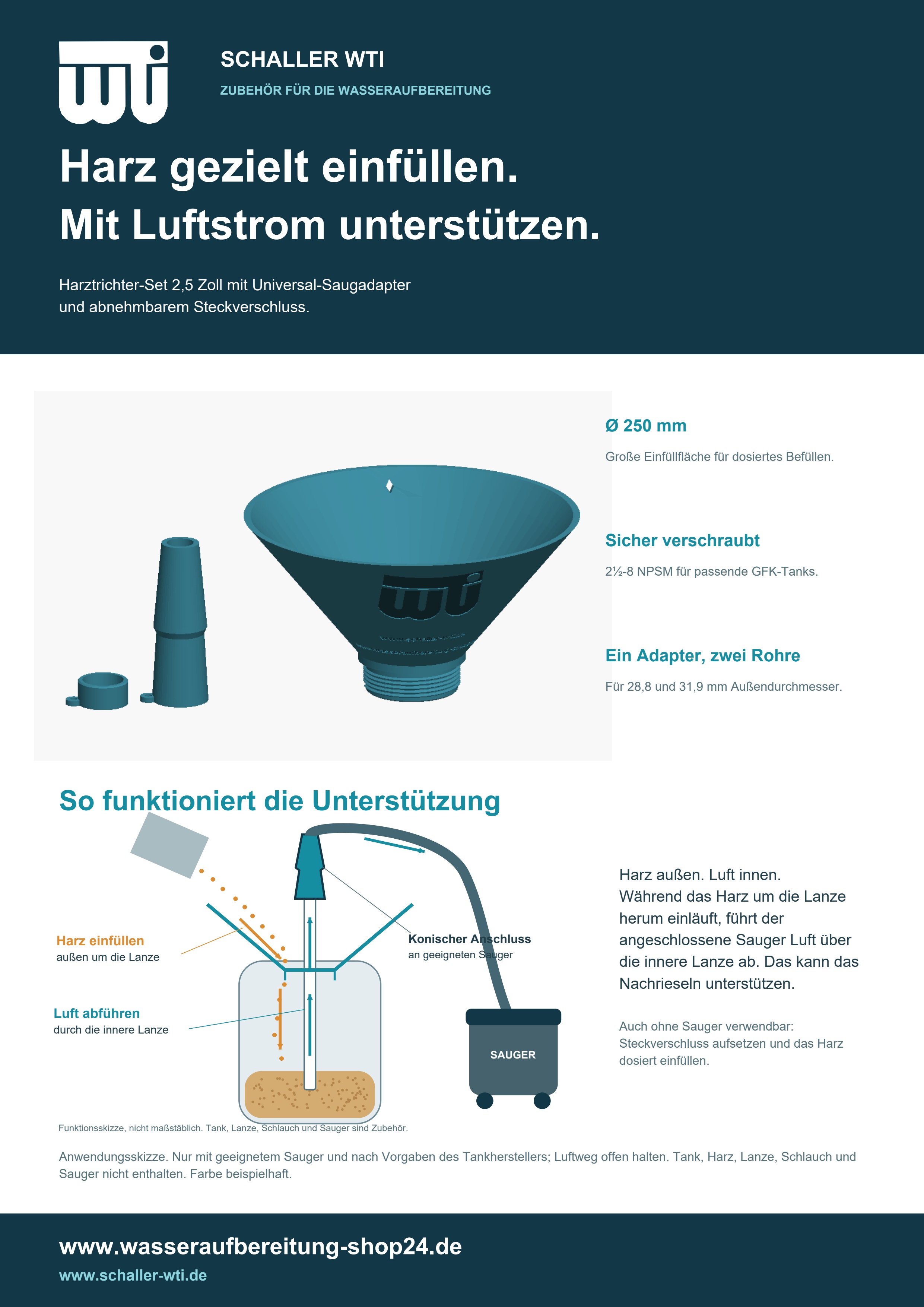

WTI Harztrichter-Set 2,5 Zoll mit Saugadapter

Das WTI Harztrichter-Set wurde für das einfache und kontrollierte Befüllen von GFK-Drucktanks und Mischbettpatronen mit Ionenaustauscherharz entwickelt.

Der großflächige Trichter mit 250 mm Durchmesser wird direkt auf den passenden 2,5-Zoll-Tankanschluss geschraubt. Das Ionenaustauscherharz lässt sich dadurch gezielt in den Behälter einfüllen, während die innenliegende Lanze an ihrer Position verbleibt.

Eine Besonderheit ist der mitgelieferte Universal-Saugadapter. Über diesen kann ein geeigneter Sauger angeschlossen werden, um Luft durch die zentrale Lanze aus dem Tank abzuführen. Der entstehende Luftstrom kann das Nachrieseln des Harzes unterstützen.

Damit eignet sich das Set insbesondere für den regelmäßigen Harzwechsel bei Mischbettpatronen, Vollentsalzungsanlagen und anderen passenden Ionenaustauscherbehältern.

Technische Daten

Die Maßangaben sind Konstruktionsnennmaße. Das Anschlussgewinde 2½-8 NPSM darf nicht mit G 2½ oder NPT verwechselt werden.

Harzbefüllung mit optionaler Absaugunterstützung

Beim Befüllen von Mischbettpatronen und GFK-Drucktanks kann sich Ionenaustauscherharz im Bereich der engen Tanköffnung oder zwischen Trichter und Steigrohr stauen.

Das WTI Harztrichter-Set bietet hierfür eine zusätzliche Möglichkeit zur Unterstützung des Materialflusses.

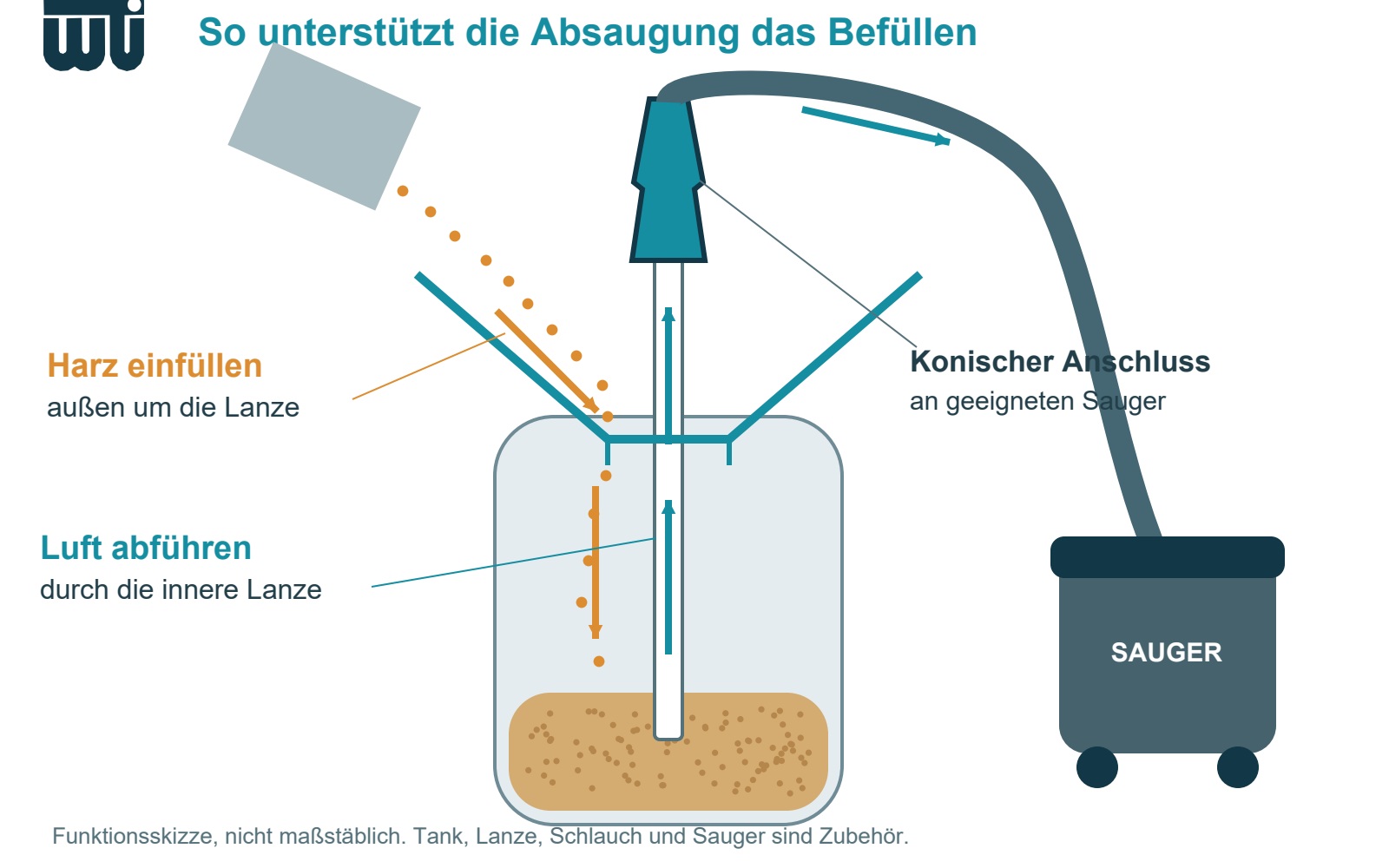

Funktionsprinzip

1. Der Trichter wird auf das passende Tankgewinde geschraubt.

2. Der Universal-Saugadapter wird auf die vorhandene Lanze aufgesetzt.

3. Ein geeigneter Sauger wird über eine passende Schlauchmuffe mit dem konischen Anschluss verbunden.

4. Das Harz wird portionsweise in den Trichter eingefüllt und fließt außen um die Lanze in den Tank.

5. Gleichzeitig wird Luft über die innenliegende Lanze abgesaugt. Dieser Luftstrom kann das Nachrieseln unterstützen.

Wichtig: Der Sauger transportiert ausschließlich Luft über die innere Lanze. Das Ionenaustauscherharz wird weiterhin von oben in den Trichter geschüttet und nicht über den Staubsaugerschlauch gefördert.

Die Absaugfunktion wurde in unserer praktischen Anwendung erfolgreich erprobt. Ihre Wirkung hängt unter anderem vom Harz, der Behälterkonstruktion, dem Verteilsystem und dem eingesetzten Sauger ab.

Auch ohne Staubsauger verwendbar

Die Absaugunterstützung ist optional.

Wird kein Sauger verwendet, kann der Anschluss mit dem mitgelieferten Steckverschluss verschlossen werden. Der Trichter lässt sich anschließend als normale Befüllhilfe für Ionenaustauscherharz nutzen.

Vorteile des WTI Harztrichter-Sets

• Große Einfüllfläche: 250 mm Trichterdurchmesser für kontrolliertes Befüllen

• Verschraubbare Ausführung: Befestigung auf passenden GFK-Tanks mit 2½-8 NPSM Gewinde

• Universeller Saugadapter: Geeignet für zwei gängige Lanzen-Außendurchmesser von 28,8 und 31,9 mm

• Optionale Absaugunterstützung: Luftstrom kann das Nachrieseln des Harzes unterstützen

• Flexibler Schlauchanschluss: Konische Ausführung für verschiedene passende Schlauchmuffen

• Abnehmbarer Verschluss: Verwendung mit oder ohne Absaugfunktion

• Wiederverwendbar: Robuste PETG-Ausführung mit 4 mm Trichterwand

• Praktisch bei Wartungsarbeiten: Geeignet für wiederkehrende Harzwechsel und Neubefüllungen

Einsatzbereiche

Das Harztrichter-Set eignet sich zum Befüllen geeigneter Druckbehälter bei folgenden Anwendungen:

• Mischbettpatronen zur Vollentsalzung

• Ionenaustauscheranlagen mit passenden GFK-Drucktanks

• Austausch von erschöpftem Mischbettharz

• Befüllung mit Kationen- und Anionenaustauscherharzen

• Neubefüllung von Wasseraufbereitungsanlagen

• Service- und Wartungsarbeiten an Ionenaustauschersystemen

Bei der Neubefüllung ist auf die richtige Harzqualität zu achten. Für die Vollentsalzung von Wasser kommt beispielsweise unser ION-TEC-PLUS A6K4 Mischbettharz infrage, sofern es zur vorhandenen Anlage passt.

Passend für GFK-Tanks mit 2½-8 NPSM Gewinde

Der Harztrichter besitzt ein Außengewinde vom Typ 2½-8 NPSM und wird direkt in die passende Tanköffnung eingeschraubt.

Der Universaladapter verfügt über eine konische Innenaufnahme. Dadurch kann derselbe Adapter für Lanzen mit 28,8 mm oder 31,9 mm Außendurchmesser verwendet werden.

Vor der Bestellung sollten das vorhandene Tankgewinde und der Außendurchmesser der inneren Lanze überprüft werden.

Auch der Staubsaugerschlauch muss zur konischen Aufnahme passen. Der Anschluss ist für einen Richtbereich von etwa 29–39 mm Muffen-Innendurchmesser vorgesehen. Die tatsächliche Passung hängt von Schlauchmuffe und Einstecktiefe ab.

Unterschied zum einfachen Einfülltrichter

Im Gegensatz zu unserem einfachen Einfülltrichter für 2,5-Zoll-GFK-Tanks verfügt das WTI Harztrichter-Set zusätzlich über einen verschraubbaren Tankanschluss und einen Universal-Saugadapter.

Damit bietet es eine zusätzliche Funktion zur Unterstützung des Harzflusses während der Befüllung.

Für gelegentliche Befüllarbeiten ohne Absaugfunktion kann der einfache Einfülltrichter ausreichend sein. Das WTI-Set ist besonders für regelmäßige Harzwechsel und den Einsatz mit Absaugunterstützung vorgesehen.

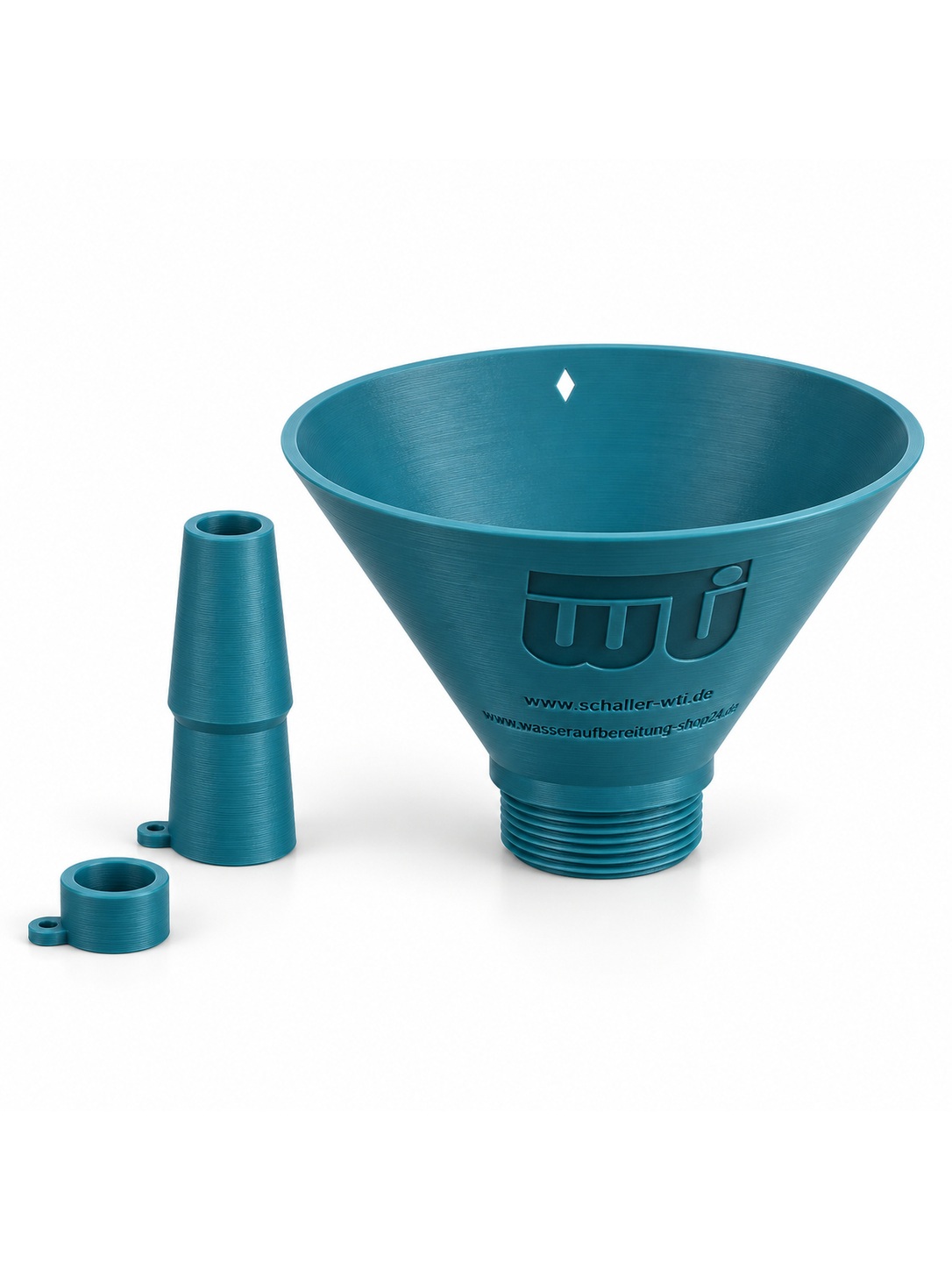

Lieferumfang

Das dreiteilige WTI Harztrichter-Set besteht aus:

• 1 × WTI Harztrichter, Ø 250 mm

• 1 × Universal-Saugadapter für 28,8 und 31,9 mm Lanzen

• 1 × abnehmbarer Steckverschluss

Nicht enthalten sind Drucktank, Ionenaustauscherharz, Lanze, Staubsauger, Saugschlauch und Kabelbinder.

Die Farbe der gelieferten Bauteile richtet sich nach der angebotenen Ausführung.

Hinweise zur Verwendung

Der Harztrichter darf ausschließlich an drucklosen Behältern verwendet werden. Er wird von Hand eingeschraubt und darf nicht mit Werkzeug verspannt werden.

Bei Nutzung der Absaugfunktion sind folgende Punkte zu beachten:

• Nur einen für das Medium und die vorhandene Feuchtigkeit geeigneten Sauger verwenden.

• Die Absaugleistung zunächst niedrig einstellen.

• Den Trichter und den Luftweg nicht luftdicht verschließen.

• Keinen geschlossenen Vakuumbetrieb erzeugen.

• Bei Harzmitriss, blockiertem Luftweg oder stockendem Harzfluss die Absaugung sofort stoppen.

• Die Vorgaben des jeweiligen Tankherstellers beachten.

Das Set besitzt keine eigene Unterdruckbegrenzung.

Nach der Verwendung sind Harzreste zu entfernen. Die Bauteile können schonend gereinigt und anschließend getrocknet werden.
