Montageblock 1,25" für Filteranlagen mit Panzerschläuchen

Montageblock 1¼ Zoll für Filteranlagen mit Panzerschläuchen

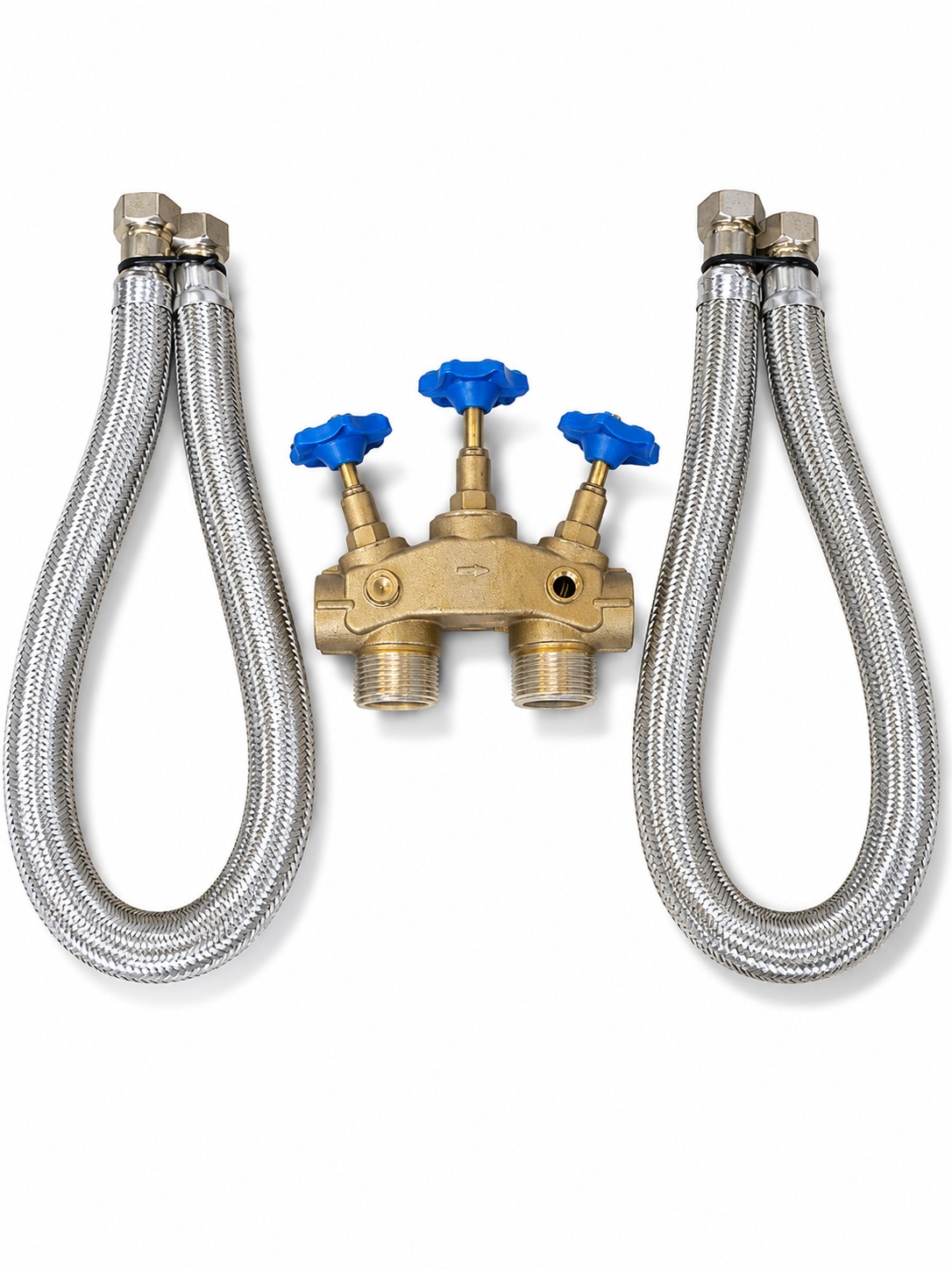

Der Montageblock mit 1¼"-Anschlüssen dient zur kompakten Einbindung geeigneter Filteranlagen in die Wasserleitung. Die Ausführung kombiniert eine Bypassarmatur mit flexiblen Panzerschläuchen und erleichtert dadurch die Montage sowie spätere Wartungsarbeiten.

Das Anschlussset eignet sich insbesondere für Enthärtungsanlagen und weitere Wasseraufbereitungsanlagen mit passender Anschlussgröße. Vor der Bestellung müssen Anschlussmaß, Durchflussleistung, Betriebsdruck und Einbausituation geprüft werden.

Vorteile des Montageblocks

• Anschlussgröße 1¼″ beziehungsweise 1,25 Zoll

• integrierte Bypassfunktion

• flexible Anlagenanbindung über Panzerschläuche

• kompakte Verbindung zwischen Wasserleitung und Filteranlage

• einfachere Ausrichtung der Anlage

• lösbare Anschlüsse für Wartung und Service

• geeignet für entsprechend dimensionierte Wasseraufbereitungsanlagen

Bypass für Wartung und Service

Über den Bypass kann die angeschlossene Wasseraufbereitungsanlage bei Wartung, Kontrolle oder einer Störung vom Wasserstrom getrennt werden. Je nach Aufbau der Installation kann das Wasser anschließend an der Anlage vorbeigeführt werden.

Die Bypassfunktion erleichtert insbesondere:

• Inbetriebnahme der Filteranlage

• Wartung des Zentralsteuerventils

• Kontrolle der Anlagenfunktion

• Austausch oder Reparatur der Anlage

• Arbeiten an den Anlagenanschlüssen

• vorübergehende Außerbetriebnahme

Die jeweilige Betriebsstellung des Montageblocks muss eindeutig erkennbar sein. Nach Wartungsarbeiten ist zu prüfen, ob die Armatur wieder vollständig auf Anlagenbetrieb gestellt wurde.

Flexible Verbindung mit Panzerschläuchen

Die Panzerschläuche schaffen eine flexible Verbindung zwischen der fest installierten Rohrleitung und den Anschlüssen der Wasseraufbereitungsanlage. Dadurch lassen sich begrenzte Abweichungen bei Abstand und Ausrichtung ausgleichen.

Gegenüber einer vollständig starren Verrohrung erleichtert die flexible Verbindung:

• das Positionieren der Anlage

• die spannungsfreie Ausrichtung der Anschlüsse

• das Lösen der Anlage bei Wartungsarbeiten

• den Austausch der Anlage

• Anpassungen bei begrenztem Einbauraum

Panzerschläuche dürfen nicht geknickt, verdreht, gequetscht oder unter Zugspannung montiert werden. Der zulässige Biegeradius muss eingehalten werden.

Anschlussgröße passend zur Anlagenleistung wählen

Die Anschlussgröße von 1¼″ eignet sich für Anlagen mit entsprechend dimensionierten Zu- und Ablaufanschlüssen. Ein ausreichender Leitungsquerschnitt ist besonders bei höheren Durchflussleistungen wichtig, da zu kleine Anschlusskomponenten den Druckverlust erhöhen und die verfügbare Anlagenleistung begrenzen können.

Für die Auswahl müssen berücksichtigt werden:

• maximale Durchflussleistung der Filteranlage

• Anschlussgröße des Zentralsteuerventils

• Leitungsquerschnitt vor und nach der Anlage

• verfügbarer Eingangsdruck

• zulässiger Druckverlust

• Länge und freier Innendurchmesser der Panzerschläuche

• Anzahl weiterer Armaturen und Rohrbögen

• gleichzeitige Wasserentnahmen im Gebäude

Die Anschlussgröße allein bestätigt noch nicht die vollständige Kompatibilität mit einer vorhandenen Anlage.

Typische Einsatzbereiche

Der Montageblock kann bei unterschiedlichen Wasseraufbereitungsanlagen eingesetzt werden, sofern Anschlussgröße und Betriebsdaten übereinstimmen.

Typische Anwendungen sind:

• Enthärtungsanlagen

• Kiesfilteranlagen

• Aktivkohlefilter

• Enteisenungs- und Entmanganungsanlagen

• Entsäuerungsanlagen

• Nitratfilteranlagen

• weitere Filteranlagen mit geeigneten Anschlüssen

Für die Auswahl der passenden Anlage und des erforderlichen Zubehörs ist die jeweilige Wasseranalyse, Durchflussleistung und Einbausituation zu berücksichtigen.

Technische Daten

Kompatibilität vor der Bestellung prüfen

Bei Montageblöcken, Bypassarmaturen und Panzerschläuchen können bereits kleine Unterschiede bei Gewinde, Anschlussrichtung oder Einbaumaßen entscheidend sein.

Vor der Bestellung sollten folgende Angaben geprüft werden:

• Hersteller und Typ der Anlage

• Anschlussgröße des Steuerventils

• Innen- oder Außengewinde

• genaue Gewindeausführung

• Position von Zu- und Ablauf

• erforderlicher Volumenstrom

• maximaler Betriebsdruck

• Wassertemperatur

• verfügbare Einbaumaße

• benötigte Schlauchlänge

Bei einer vorhandenen Anlage helfen Fotos des Anschlussbereichs, das Typenschild und die vollständige Bezeichnung des Zentralsteuerventils bei der Zuordnung.

Hinweise zur Montage

Der Einbau sollte fachgerecht und entsprechend den örtlichen Anforderungen erfolgen. Die Wasseraufbereitungsanlage muss separat und standsicher aufgestellt werden. Montageblock und Panzerschläuche dürfen nicht das Gewicht der Anlage tragen.

Bei der Installation ist zu beachten:

• Rohrleitungen vor dem Anschluss gründlich spülen

• Fließrichtung und Anschlussbelegung der Anlage prüfen

• Montageblock gut zugänglich einbauen

• Panzerschläuche spannungsfrei verlegen

• Schläuche nicht verdrehen oder knicken

• geeignete Dichtmittel verwenden

• Verschraubungen fachgerecht anziehen

• Anlage sicher aufstellen und befestigen

• nach der Montage eine Druck- und Dichtheitsprüfung durchführen

• Bypassstellung vor der Inbetriebnahme kontrollieren

Nach der ersten Inbetriebnahme sollten sämtliche Anschlüsse nochmals auf Dichtheit geprüft werden.

Kontrolle und Wartung

Montageblock und Panzerschläuche sollten regelmäßig kontrolliert werden. Dies gilt besonders bei gewerblich genutzten Anlagen, hohen Durchflussleistungen und häufigen Druckschwankungen.

Zu prüfen sind:

• Dichtheit der Verschraubungen

• korrekte Stellung der Bypassarmatur

• Zustand der Panzerschläuche

• Knicke oder Scheuerstellen

• Korrosion an Anschlussstellen

• mechanische Spannung

• sichere Aufstellung der Filteranlage

Beschädigte, verformte oder undichte Schlauchverbindungen müssen vor dem weiteren Betrieb ersetzt werden.

Weitere Bypassarmaturen, Montageblöcke und Betriebsmittel finden Sie in der Kategorie Anschlussset und Zubehör.
