Greensand Brunnenwasseraufbereitung
max. 1.000 l/h

Technische Daten der Greensandanlage GS-CL-1000

Betriebsbedingungen des Rohwassers

Die tatsächliche Durchflussleistung und Kapazität hängen von der vollständigen Wasseranalyse ab. Insbesondere Eisen, Mangan, Ammonium, pH-Wert, Trübung und die benötigte Spitzenleistung müssen vor der Auslegung geprüft werden.

Greensand-Brunnenwasseraufbereitung bis 1.000 l/h

Die GS-CL-1000 ist eine vollautomatische Druckfilteranlage zur Enteisenung und Entmanganung von Brunnenwasser. Sie eignet sich für kleinere Haus-, Betriebs- und Prozesswasseranwendungen sowie zur langsamen Befüllung eines Vorratsbehälters.

Gelöstes Eisen und Mangan werden direkt auf dem mit Mangandioxid beschichteten Greensand-Filtermaterial oxidiert. Die entstehenden Feststoffe bleiben im Filterbett und werden bei der Rückspülung in den Abwasserkanal ausgetragen.

Typische Anzeichen für Eisen und Mangan im Brunnenwasser sind:

• zunächst klares Wasser, das nach Luftkontakt gelblich, braun oder trüb wird

• braune Ablagerungen und Verockerungen

• dunkle bis schwarze Manganablagerungen

• metallischer Geruch oder Geschmack

• Verfärbungen an Armaturen, Sanitärgegenständen und Geräten

Vollautomatische kapazitätsgesteuerte Regeneration

Das integrierte Clack-Zentralsteuerventil misst die aufbereitete Wassermenge. Nach Erreichen der anhand der Wasseranalyse eingestellten Kapazität beginnt automatisch die Regeneration:

1. Das Filterbett wird von unten nach oben zurückgespült.

2. Abgelagertes Eisen und Mangan werden in den Kanal ausgetragen.

3. Kaliumpermanganatlösung wird aus dem Lösebehälter angesaugt.

4. Das Oxidationsvermögen des Filtermaterials wird wiederhergestellt.

5. Die Regenerationslösung wird vollständig ausgespült.

6. Der Lösebehälter wird automatisch wieder mit der erforderlichen Wassermenge befüllt.

Das stark oxidierende Kaliumpermanganat wirkt bei jeder Regeneration gleichzeitig desinfizierend im Filterbett und reduziert dort die Neigung zur Biofilmbildung. Diese regelmäßige oxidative Behandlung ersetzt bei einer Trinkwassernutzung jedoch keine mikrobiologische Wasseranalyse und keine gegebenenfalls erforderliche UV-Desinfektion.

Vorteile gegenüber einer belüfteten Filteranlage

Bei einer Belüftungsanlage muss hygienisch einwandfreie, ölfreie und steril gefilterte Luft exakt dosiert und intensiv mit dem Wasser vermischt werden. Dafür sind normalerweise ein Kompressor, eine Luftaufbereitung, ein statischer Mischer, eine ausreichende Reaktionsstrecke und eine kontrollierte Entlüftung erforderlich.

Die Greensand-Anlage kommt ohne diese zusätzlichen Komponenten aus:

• keine Einbringung möglicherweise hygienisch belasteter Umgebungsluft

• kein Kompressor und keine aufwendige Druckluftaufbereitung

• keine zusätzliche Reaktions- und Entlüftungsstrecke

• geringerer technischer und mechanischer Wartungsaufwand

• weniger Risiko von Luftansammlungen im Drucksystem

• kontrollierte Oxidation und Abscheidung im Filterbett

Bei einer vorgeschalteten Belüftung kann Eisen bereits in der Rohrleitung vor dem Filter ausfallen. Dadurch können sich Ablagerungen in Leitungen, Armaturen, Ventilen und Reaktionsbehältern bilden.

Bei Greensand findet die gewünschte Reaktion gezielt auf dem Filtermaterial statt – nicht unkontrolliert in der Zulaufleitung vor der Anlage. Das reduziert das Verockerungsrisiko vor dem Filter und vereinfacht den Anlagenaufbau.

Abgrenzung zu Birm

Birm-Filteranlagen benötigen kein chemisches Regeneriermittel. Ihre Funktion hängt jedoch stark vom pH-Wert, dem gelösten Sauerstoff und den weiteren Rohwasserbedingungen ab.

Greensand ist besonders sinnvoll, wenn:

• Eisen und Mangan gemeinsam reduziert werden sollen

• der Sauerstoffgehalt des Brunnenwassers nicht sicher bekannt ist

• die Wasserwerte saisonal schwanken

• eine definierte und regelmäßig wiederhergestellte Oxidationsleistung benötigt wird

• eine sichere, reproduzierbare Aufbereitung im Vordergrund steht

Abgrenzung zu Ecomix

Ecomix-Anlagen können neben Eisen und Mangan auch Wasserhärte sowie in begrenztem Umfang Ammonium reduzieren. Sie eignen sich besonders als Vorbehandlung, wenn anschließend beispielsweise eine Umkehrosmoseanlage mit enthärtetem Zulaufwasser betrieben werden soll.

Für die reine Eisen- und Manganentfernung ist Greensand häufig wirtschaftlicher:

• die natürliche Wasserhärte bleibt erhalten

• kein Regeneriersalz erforderlich

• der Betrieb wird nicht durch die Rohwasserhärte verteuert

• das Wasser wird nicht vollständig auf praktisch 0 °dH enthärtet

• keine Erhöhung des Natriumgehalts durch Enthärtung

Ecomix kann bei Trinkwasser nur bedingt sinnvoll sein. Ein Verschnitt mit Rohwasser ist bei gleichzeitiger Eisen- und Manganbelastung nicht empfehlenswert, weil damit erneut belastetes Wasser zugemischt würde. Abhängig von der ursprünglichen Wasserhärte kann das vollständig enthärtete Wasser durch den erhöhten Natriumgehalt außerdem salzig schmecken.

Voraussetzungen für die Auslegung

Vor der Bestellung werden mindestens folgende Angaben benötigt:

• Eisen gesamt und möglichst zusätzlich Eisen gelöst

• Mangan gelöst

• Ammonium

• pH-Wert

• Wasserhärte und Leitfähigkeit

• Trübung und sichtbares Verhalten nach Luftkontakt

• benötigte maximale Entnahmeleistung

• Förderleistung der Brunnenpumpe

• vorhandener Abwasseranschluss

• mikrobiologische Untersuchung bei Trinkwassernutzung

Die Brunnenpumpe muss während der Rückspülung mindestens 1.300 l/h bei ausreichendem Druck liefern. Eine Pumpe, die lediglich die normale Verbrauchsmenge erreicht, kann für die notwendige Rückspülung zu klein sein.

Während der etwa 1,5-stündigen Regeneration steht kein aufbereitetes Wasser zur Verfügung. Bei unterbrechungsfreier Versorgung sind ein ausreichend dimensionierter Vorratsbehälter oder zwei Filteranlagen erforderlich.

Abwasseranschluss und biologische Kleinkläranlagen

Je Regeneration entstehen bei dieser Ausführung ungefähr 500 Liter Rückspül- und Regenerationswasser. Darin befinden sich ausgespültes Eisen, Mangan und Rückstände des Oxidationsmittels.

Das Abwasser darf nicht eingeleitet werden in:

• biologische Kleinkläranlagen

• abflusslose Fäkal- oder Sammelgruben

• Sickergruben oder Versickerungen

• Gewässer oder Gartenflächen

Für den Anlagenbetrieb ist ein geeigneter Anschluss an den öffentlichen Schmutzwasserkanal erforderlich. Dies muss besonders bei Wochenendhäusern und abgelegenen Grundstücken vor der Bestellung geprüft werden.

Kaliumpermanganat als Betriebsmittel

Für jede Regeneration werden etwa 86 g Kaliumpermanganat KMnO₄ benötigt. Das Pulver wird in den 20-Liter-Lösebehälter eingefüllt. Die Anlage stellt daraus selbstständig die benötigte Regenerationslösung her.

Kaliumpermanganat wird von uns ausschließlich an Gewerbekunden und nach Vorlage der erforderlichen Endverbleibserklärung abgegeben. Privatkunden müssen den Bezug vor dem Kauf der Anlage über einen geeigneten Fachhändler oder Gewerbebetrieb klären.

Wartung und Betriebskontrolle

Für einen dauerhaft zuverlässigen Betrieb empfehlen wir:

• Kaliumpermanganat regelmäßig nachfüllen

• Eisen und Mangan mindestens halbjährlich kontrollieren

• Kapazität bei veränderten Rohwasserwerten neu einstellen

• Abwasserleitung und Regenerationsablauf regelmäßig kontrollieren

• Lösebehälter und Ansaugsystem sauber halten

• bei Trinkwassernutzung regelmäßig eine vollständige Laboranalyse durchführen

Für das verbaute 1″-Clack-Ventil ist das Wartungsset Clack WS1 vorgesehen:

• bei stark mit Eisen, Mangan oder Trübstoffen belastetem Brunnenwasser: jährlich austauschen

• bei normal belastetem und weitgehend klarem Brunnenwasser: alle zwei Jahre austauschen

• zusätzlich bei Undichtigkeiten, schwergängigen Schaltvorgängen oder unvollständiger Regeneration

Zur betrieblichen Eigenkontrolle eignen sich ein Eisen-Messbesteck und ein Mangan-Messbesteck. Diese Kontrollen ersetzen keine vollständige Laboranalyse.

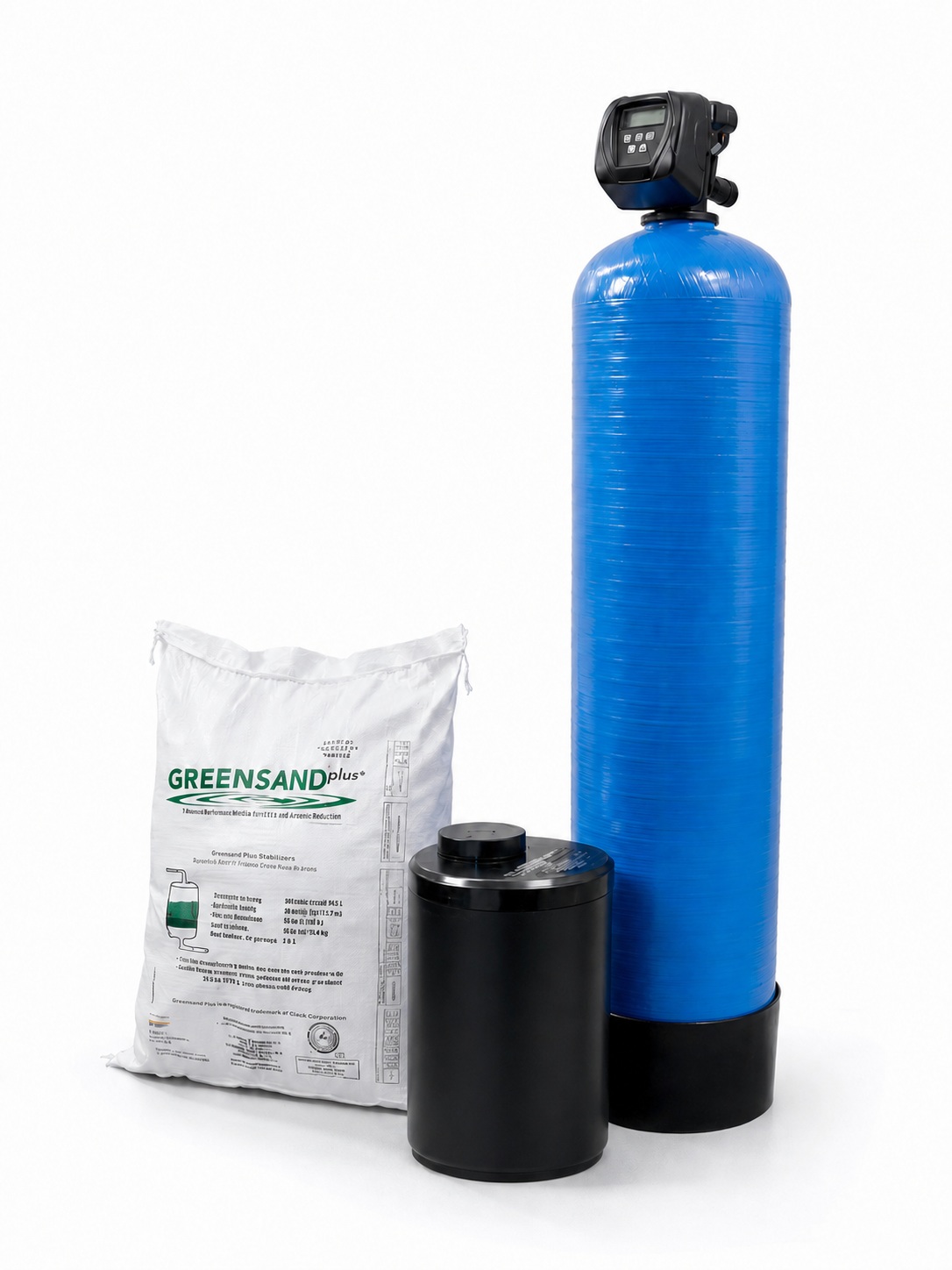

Lieferumfang

• GFK-Drucktank

• 28 l Greensand-Filtermaterial

• Quarzkies-Stützschicht

• mengengesteuertes Clack-WS1-Zentralsteuerventil mit Wasserzähler

• 230-V-Netzteil

• 20-Liter-Kaliumpermanganat-Lösebehälter mit Siebboden und Löseventil

• Montage- und Bedienungsanleitung

Größenvergleich der Greensandanlagen

Die Anlagengröße wird nicht allein nach dem durchschnittlichen Tagesverbrauch ausgewählt. Entscheidend sind die benötigte Spitzenleistung, die Eisen- und Manganbelastung sowie die tatsächlich verfügbare Rückspülleistung der Brunnenpumpe.
