Greensand Brunnenwasseraufbereitung
max. 1.500 l/h

Technische Daten der Greensandanlage GS-CL-1500

Betriebsbedingungen des Rohwassers

Die tatsächliche Durchflussleistung, Kapazität und Regenerationshäufigkeit hängen von der vollständigen Wasseranalyse ab. Insbesondere Eisen, Mangan, Ammonium, pH-Wert, Trübung und die benötigte Spitzenleistung müssen vor der Auslegung geprüft werden.

Greensand-Brunnenwasseraufbereitung bis 1.500 l/h

Die GS-CL-1500 ist eine vollautomatische Druckfilteranlage zur Enteisenung und Entmanganung von Brunnenwasser. Sie eignet sich für kleinere Haus- und Betriebswasserversorgungen, technische Anwendungen sowie zur Befüllung eines Vorratsbehälters.

Die maximale Durchflussleistung von 1.500 l/h entspricht etwa 25 l/min. Ob diese Leistung für eine Hausversorgung ausreicht, hängt von den gleichzeitig betriebenen Verbrauchern ab. Werden beispielsweise Dusche, Waschmaschine und Gartenanschluss gleichzeitig genutzt, kann eine größere Ausführung erforderlich sein.

Typische Anzeichen für Eisen und Mangan sind:

• zunächst klares Wasser, das nach Luftkontakt gelblich, braun oder trüb wird

• braune Ablagerungen und Verockerungen

• dunkle bis schwarze Manganablagerungen

• metallischer Geruch oder Geschmack

• Verfärbungen an Armaturen, Sanitärgegenständen und Geräten

Gelöstes Eisen und Mangan werden direkt auf dem mit Mangandioxid beschichteten Greensand-Filtermaterial oxidiert. Die entstehenden Feststoffe bleiben im Filterbett und werden während der Rückspülung in den Abwasserkanal ausgetragen.

Vollautomatische kapazitätsgesteuerte Regeneration

Das Clack-Zentralsteuerventil erfasst die aufbereitete Wassermenge. Nach Erreichen der anhand der Wasseranalyse eingestellten Kapazität beginnt automatisch die Regeneration:

1. Das Filterbett wird von unten nach oben zurückgespült.

2. Abgelagertes Eisen und Mangan werden in den Kanal ausgetragen.

3. Kaliumpermanganatlösung wird aus dem Lösebehälter angesaugt.

4. Das Oxidationsvermögen des Greensand-Materials wird wiederhergestellt.

5. Die Regenerationslösung wird vollständig ausgespült.

6. Der Lösebehälter wird automatisch wieder mit Wasser befüllt.

Das stark oxidierende Kaliumpermanganat wirkt bei jeder Regeneration zugleich desinfizierend auf das Filterbett und reduziert dort die Biofilmneigung. Dies ersetzt bei Trinkwassernutzung keine mikrobiologische Wasseranalyse und keine gegebenenfalls erforderliche UV-Desinfektion.

Vorteile gegenüber einer belüfteten Filteranlage

Eine Belüftungsanlage benötigt hygienisch einwandfreie, ölfreie und steril gefilterte Luft. Zusätzlich sind eine genaue Luftdosierung, intensive Vermischung, ausreichende Reaktionszeit und kontrollierte Entlüftung erforderlich.

Die Greensand-Anlage kommt ohne diese zusätzlichen Komponenten aus:

• keine Einbringung möglicherweise hygienisch belasteter Umgebungsluft

• kein Kompressor und keine aufwendige Druckluftaufbereitung

• keine zusätzliche Misch-, Reaktions- und Entlüftungsstrecke

• weniger Risiko von Luftansammlungen im Drucktank

• geringerer technischer und mechanischer Wartungsaufwand

• kontrollierte Oxidation und Abscheidung im Filterbett

Bei einer vorgeschalteten Belüftung kann Eisen bereits in der Zulaufleitung ausfallen. Dadurch entstehen Ablagerungen in Rohrleitungen, Armaturen, Mischern und Ventilen vor dem eigentlichen Filter.

Bei Greensand findet die gewünschte Reaktion gezielt auf dem Filtermaterial statt – nicht unkontrolliert in der Rohrleitung vor der Anlage.

Abgrenzung zu Birm

Birm-Filteranlagen benötigen kein chemisches Regeneriermittel. Ihre Funktion ist jedoch stark vom pH-Wert, dem gelösten Sauerstoff und den weiteren Rohwasserbedingungen abhängig.

Greensand ist besonders sinnvoll, wenn:

• Eisen und Mangan gemeinsam reduziert werden sollen

• der Sauerstoffgehalt des Brunnenwassers nicht sicher bekannt ist

• die Wasserwerte saisonal schwanken

• eine definierte Oxidationsleistung benötigt wird

• eine reproduzierbare Aufbereitung im Vordergrund steht

Abgrenzung zu Ecomix

Ecomix-Anlagen können zusätzlich zur Eisen- und Manganreduzierung auch die Wasserhärte sowie in begrenztem Umfang Ammonium reduzieren. Sie eignen sich besonders als Vorbehandlung, wenn nachfolgend beispielsweise eine Umkehrosmoseanlage mit enthärtetem Zulaufwasser betrieben wird.

Für die reine Eisen- und Manganentfernung ist Greensand häufig wirtschaftlicher:

• die natürliche Wasserhärte bleibt erhalten

• kein Regeneriersalz erforderlich

• der Betrieb wird nicht durch die Rohwasserhärte verteuert

• das Wasser wird nicht vollständig auf praktisch 0 °dH enthärtet

• keine Erhöhung des Natriumgehalts durch Enthärtung

Für Trinkwasser ist Ecomix nur bedingt geeignet. Ein Verschnitt mit Rohwasser ist bei vorhandener Eisen- oder Manganbelastung nicht sinnvoll, weil dadurch erneut belastetes Wasser zugemischt würde. Abhängig von der Rohwasserhärte kann das vollständig enthärtete Wasser durch den erhöhten Natriumgehalt außerdem salzig schmecken.

Voraussetzungen für die Auslegung

Vor der Bestellung werden mindestens folgende Angaben benötigt:

• Eisen gesamt und möglichst zusätzlich Eisen gelöst

• Mangan gelöst

• Ammonium

• pH-Wert

• Wasserhärte und Leitfähigkeit

• Trübung und sichtbares Verhalten nach Luftkontakt

• benötigte maximale Entnahmeleistung

• Förderleistung der Brunnenpumpe

• vorhandener Abwasseranschluss

• mikrobiologische Untersuchung bei Trinkwassernutzung

Die Brunnenpumpe muss während der Rückspülung mindestens 1.800 l/h bei ausreichendem Druck bereitstellen. Eine Pumpe, die lediglich die normale Verbrauchsmenge erreicht, kann für die notwendige Rückspülung zu klein sein.

Während der etwa 1,5-stündigen Regeneration steht kein aufbereitetes Wasser zur Verfügung. Bei unterbrechungsfreier Versorgung sind ein ausreichend dimensionierter Vorratsbehälter oder zwei Filteranlagen erforderlich.

Abwasseranschluss und biologische Kleinkläranlagen

Je Regeneration entstehen ungefähr 550 Liter Rückspül- und Regenerationswasser. Darin befinden sich ausgespültes Eisen, Mangan und Rückstände des Oxidationsmittels.

Das Abwasser darf nicht eingeleitet werden in:

• biologische Kleinkläranlagen

• abflusslose Fäkal- oder Sammelgruben

• Sickergruben oder Versickerungen

• Gewässer oder Gartenflächen

Für den Anlagenbetrieb ist ein geeigneter Anschluss an den öffentlichen Schmutzwasserkanal erforderlich. Ist kein öffentlicher Kanalanschluss vorhanden, ist eine Greensand-Anlage mit Kaliumpermanganat-Regeneration nicht geeignet.

Kaliumpermanganat als Betriebsmittel

Für jede Regeneration werden etwa 170 g Kaliumpermanganat KMnO₄ benötigt. Das Pulver wird in den Lösebehälter eingefüllt. Die Anlage stellt daraus selbstständig die benötigte Regenerationslösung her.

Kaliumpermanganat wird von uns ausschließlich an geprüfte Gewerbekunden mit gültiger Umsatzsteuer-Identifikationsnummer und vollständig ausgefüllter Endverbleibserklärung abgegeben. Privatkunden müssen den Bezug vor dem Kauf über einen geeigneten Fachhändler oder Gewerbebetrieb klären.

Wartung und Betriebskontrolle

Für einen dauerhaft zuverlässigen Betrieb empfehlen wir:

• Kaliumpermanganat regelmäßig nachfüllen

• Eisen und Mangan mindestens halbjährlich kontrollieren

• Kapazität bei veränderten Rohwasserwerten neu einstellen

• Abwasserleitung und Regenerationsablauf kontrollieren

• Lösebehälter und Ansaugsystem sauber halten

• bei Trinkwassernutzung regelmäßig eine vollständige Laboranalyse durchführen

Für das verbaute 1″-Clack-Ventil ist das Wartungsset Clack WS1 vorgesehen:

• bei stark mit Eisen, Mangan oder Trübstoffen belastetem Brunnenwasser: jährlich austauschen

• bei normal belastetem und weitgehend klarem Brunnenwasser: alle zwei Jahre austauschen

• zusätzlich bei Undichtigkeiten, schwergängigen Schaltvorgängen oder unvollständiger Regeneration

Zur betrieblichen Eigenkontrolle eignen sich ein Eisen-Messbesteck und ein Mangan-Messbesteck. Diese Kontrollen ersetzen keine vollständige Laboranalyse.

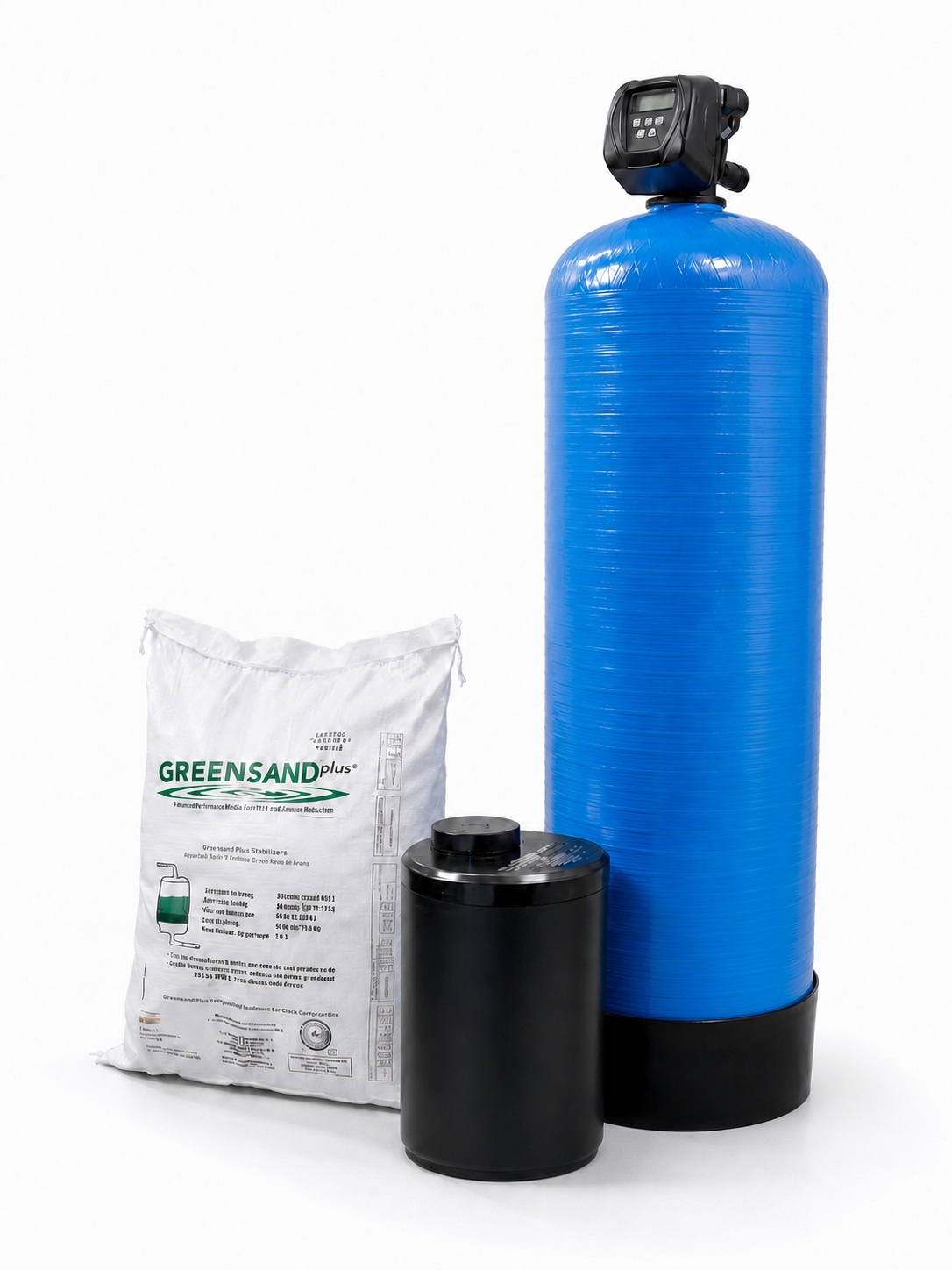

Lieferumfang

• GFK-Drucktank

• 56 l Greensand-Filtermaterial

• 25 kg Quarzkies-Stützschicht

• mengengesteuertes Clack-WS1-Zentralsteuerventil mit Wasserzähler

• 230-V-Netzteil

• 20-Liter-Kaliumpermanganat-Lösebehälter mit Siebboden und Löseventil

• Montage- und Bedienungsanleitung

Größenvergleich der Greensandanlagen

Die Anlagengröße wird nach Spitzenleistung, Eisen- und Manganbelastung sowie der tatsächlich verfügbaren Rückspülleistung der Brunnenpumpe ausgewählt. Die GS-CL-1500 ist besonders interessant, wenn 1.500 l/h ausreichen und die Brunnenpumpe die für die nächstgrößere Anlage erforderlichen 2.500 l/h zur Rückspülung nicht erreicht.
