Greensand Brunnenwasseraufbereitung
max. 3.300 l/h

Technische Daten der Greensandanlage GS-CL-3300

Betriebsbedingungen des Rohwassers

Die tatsächliche Durchflussleistung, Kapazität und Regenerationshäufigkeit hängen von der vollständigen Wasseranalyse ab. Insbesondere Eisen, Mangan, Ammonium, pH-Wert, Trübung und die benötigte Spitzenleistung müssen vor der Auslegung geprüft werden.

Greensand-Brunnenwasseraufbereitung bis 3.300 l/h

Die GS-CL-3300 ist eine vollautomatische Druckfilteranlage zur Enteisenung und Entmanganung von Brunnenwasser. Mit maximal 3.300 l/h beziehungsweise rund 55 l/min eignet sie sich für größere Haus- und Betriebswasserversorgungen, landwirtschaftliche Anwendungen, Werkstätten und technische Verbraucher mit erhöhtem Spitzendurchfluss.

Die Anlagenleistung muss nach der Summe der gleichzeitig betriebenen Verbraucher ausgewählt werden. Mehrere Duschen, eine Badewanne, Waschmaschine und Gartenanschlüsse können gemeinsam einen Durchfluss von mehr als 2,5 m³/h erreichen. Für solche Entnahmespitzen bietet die GS-CL-3300 gegenüber der kleineren 2.500-l/h-Ausführung eine größere Leistungsreserve.

Das Filterbett umfasst 155 l Greensand. Dadurch steht mehr Filtermaterial für die Oxidation und Abscheidung von Eisen und Mangan zur Verfügung. Bei erhöhten Rohwasserwerten kann das größere Filterbett außerdem mit geringerer Fließgeschwindigkeit betrieben werden, wodurch sich die Kontaktzeit zwischen Wasser und Filtermaterial verlängert.

Typische Anzeichen für Eisen und Mangan sind:

• zunächst klares Wasser, das nach Luftkontakt gelblich, braun oder trüb wird

• braune Ablagerungen und Verockerungen

• dunkle bis schwarze Manganablagerungen

• metallischer Geruch oder Geschmack

• Verfärbungen an Armaturen, Sanitärgegenständen und Geräten

Gelöstes Eisen und Mangan werden direkt auf dem mit Mangandioxid beschichteten Greensand-Filtermaterial oxidiert. Die entstehenden Feststoffe bleiben im Filterbett und werden während der Rückspülung in den Abwasserkanal ausgetragen.

Vollautomatische kapazitätsgesteuerte Regeneration

Das Clack-Zentralsteuerventil misst die aufbereitete Wassermenge. Nach Erreichen der anhand der Wasseranalyse eingestellten Kapazität beginnt automatisch die Regeneration:

1. Das Filterbett wird von unten nach oben zurückgespült.

2. Abgelagertes Eisen und Mangan werden in den Kanal ausgetragen.

3. Kaliumpermanganatlösung wird aus dem Lösebehälter angesaugt.

4. Das Oxidationsvermögen des Greensand-Materials wird wiederhergestellt.

5. Die Regenerationslösung wird vollständig ausgespült.

6. Der Lösebehälter wird automatisch wieder mit Wasser befüllt.

Die oxidative Regeneration stellt die Reaktionsfähigkeit des Greensand-Materials wieder her und reduziert zugleich die Biofilmneigung im Filterbett. Sie ersetzt bei Trinkwassernutzung jedoch keine mikrobiologische Wasseranalyse und keine gegebenenfalls erforderliche Desinfektionsstufe.

Während der etwa 1,5-stündigen Regeneration wird kein aufbereitetes Wasser bereitgestellt. Über den internen Bypass des Zentralsteuerventils kann währenddessen unbehandeltes Rohwasser in die nachfolgende Installation gelangen. Soll dies verhindert werden, kann ein passendes No-Bypass-Ventil für Clack WS1 eingesetzt werden.

Für eine unterbrechungsfreie Versorgung mit aufbereitetem Wasser sind ein ausreichend dimensionierter Vorratsbehälter oder zwei Filteranlagen erforderlich.

Vorteile gegenüber einer belüfteten Filteranlage

Eine Belüftungsanlage benötigt hygienisch einwandfreie, ölfreie und steril gefilterte Luft. Zusätzlich sind eine genaue Luftdosierung, intensive Vermischung, ausreichende Reaktionszeit und kontrollierte Entlüftung erforderlich.

Die Greensand-Anlage kommt ohne diese zusätzlichen Komponenten aus:

• kein Kompressor und keine aufwendige Druckluftaufbereitung

• keine Einbringung möglicherweise hygienisch belasteter Umgebungsluft

• keine zusätzliche Misch-, Reaktions- und Entlüftungsstrecke

• geringerer technischer und mechanischer Wartungsaufwand

• weniger Risiko von Luftansammlungen im Drucksystem

• kontrollierte Oxidation und Abscheidung im Filterbett

Bei einer vorgeschalteten Belüftung kann Eisen bereits in der Zulaufleitung ausfallen. Dadurch können sich Ablagerungen in Rohrleitungen, Armaturen, Mischern, Ventilen und Reaktionsbehältern vor dem eigentlichen Filter bilden.

Bei Greensand findet die gewünschte Reaktion gezielt auf dem Filtermaterial statt – nicht unkontrolliert in der Zulaufleitung.

Greensand, Birm oder Ecomix?

Abgrenzung zu Birm

Birm-Filteranlagen benötigen kein chemisches Regeneriermittel. Ihre Funktion hängt jedoch stark vom pH-Wert, dem gelösten Sauerstoff und den weiteren Rohwasserbedingungen ab.

Greensand ist besonders geeignet, wenn:

• Eisen und Mangan gemeinsam reduziert werden sollen

• der Sauerstoffgehalt nicht sicher bekannt ist

• die Wasserwerte saisonal schwanken

• eine regelmäßig wiederhergestellte Oxidationsleistung benötigt wird

• eine reproduzierbare Aufbereitung im Vordergrund steht

Abgrenzung zu Ecomix

Ecomix-Anlagen reduzieren neben Eisen und Mangan auch die Wasserhärte sowie in begrenztem Umfang Ammonium. Sie können sinnvoll sein, wenn mehrere Wasserprobleme gleichzeitig behandelt werden müssen oder für eine nachfolgende Aufbereitungsstufe vollständig enthärtetes Wasser benötigt wird.

Für die reine Eisen- und Manganentfernung ist Greensand häufig wirtschaftlicher:

• die natürliche Wasserhärte bleibt erhalten

• kein Regeneriersalz erforderlich

• der Betrieb wird nicht durch die Rohwasserhärte verteuert

• keine vollständige Enthärtung auf praktisch 0 °dH

• keine Erhöhung des Natriumgehalts durch Enthärtung

Für Trinkwasser ist Ecomix nur bedingt geeignet. Ein Verschnitt mit Rohwasser ist bei vorhandener Eisen- oder Manganbelastung nicht sinnvoll, weil dadurch erneut belastetes Wasser zugemischt würde. Abhängig von der Rohwasserhärte kann das vollständig enthärtete Wasser durch den erhöhten Natriumgehalt außerdem salzig schmecken.

Voraussetzungen für die Auslegung

Vor der Bestellung werden mindestens folgende Angaben benötigt:

• Eisen gesamt und möglichst zusätzlich Eisen gelöst

• Mangan gelöst

• Ammonium

• pH-Wert

• Wasserhärte und Leitfähigkeit

• Trübung und sichtbares Verhalten nach Luftkontakt

• benötigte maximale Entnahmeleistung

• Förderleistung der Brunnenpumpe

• vorhandener Abwasseranschluss

• mikrobiologische Untersuchung bei Trinkwassernutzung

Die Brunnenpumpe muss während der Rückspülung mindestens 5.000 l/h bei ausreichendem Druck bereitstellen. Eine Pumpe, die lediglich die normale Entnahmeleistung von 3.300 l/h erreicht, reicht für die notwendige Auflockerung und Reinigung des Filterbetts nicht aus.

Bei höheren Eisen- oder Manganwerten muss gegebenenfalls die nächstgrößere Anlage gewählt werden. Dadurch sinkt die Fließgeschwindigkeit im Filterbett und die Kontaktzeit des Wassers mit dem Greensand-Material verlängert sich.

Abwasseranschluss und Kaliumpermanganat

Je Regeneration entstehen ungefähr 1.250 Liter Rückspül- und Regenerationswasser. Darin befinden sich ausgespültes Eisen, Mangan und Rückstände des Oxidationsmittels.

Das Abwasser darf nicht eingeleitet werden in:

• biologische Kleinkläranlagen

• abflusslose Fäkal- oder Sammelgruben

• Sickergruben oder Versickerungen

• Gewässer oder Gartenflächen

Für den Anlagenbetrieb ist ein geeigneter Anschluss an den öffentlichen Schmutzwasserkanal erforderlich. Die Abwasserleitung muss mit einem freien Auslauf ausgeführt werden, damit kein Abwasser in die Anlage zurückgedrückt oder zurückgesaugt werden kann.

Für jede Regeneration werden etwa 473 g Kaliumpermanganat KMnO₄ benötigt. Das Pulver wird in den Lösebehälter eingefüllt. Die Anlage stellt daraus selbstständig die erforderliche Regenerationslösung her.

Kaliumpermanganat wird von uns ausschließlich an geprüfte Gewerbekunden mit gültiger Umsatzsteuer-Identifikationsnummer und vollständig ausgefüllter Endverbleibserklärung abgegeben. Privatkunden müssen den Bezug vor dem Kauf über einen geeigneten Fachhändler oder Gewerbebetrieb klären.

Wartung und Betriebskontrolle

Für einen dauerhaft zuverlässigen Betrieb empfehlen wir:

• Kaliumpermanganat regelmäßig nachfüllen

• Eisen und Mangan mindestens halbjährlich kontrollieren

• Kapazität bei veränderten Rohwasserwerten neu einstellen

• Abwasserleitung und Regenerationsablauf kontrollieren

• Lösebehälter und Ansaugsystem sauber halten

• bei Trinkwassernutzung regelmäßig eine vollständige Laboranalyse durchführen

Für das verbaute 1″-Clack-Ventil ist das Wartungsset Clack WS1 vorgesehen:

• bei stark mit Eisen, Mangan oder Trübstoffen belastetem Brunnenwasser: jährlicher Austausch

• bei normal belastetem und weitgehend klarem Brunnenwasser: Austausch alle zwei Jahre

• zusätzlich bei Undichtigkeiten, schwergängigen Schaltvorgängen oder unvollständiger Regeneration

Zur betrieblichen Eigenkontrolle eignen sich das Eisen-Messbesteck 0,05–15 mg/l und das Mangan-Messbesteck 0,05–1,5 mg/l. Diese Kontrollen ersetzen keine vollständige Laboranalyse.

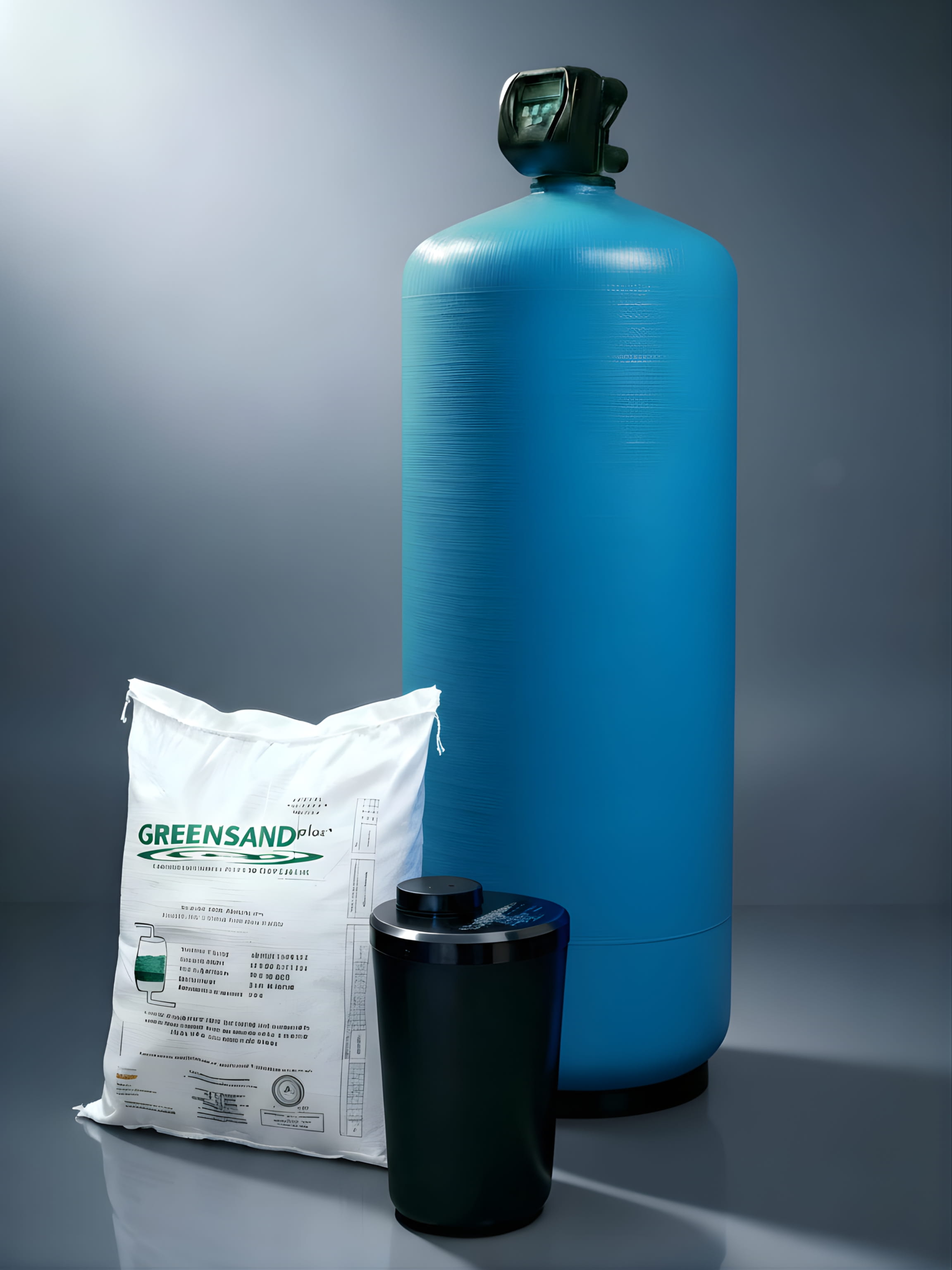

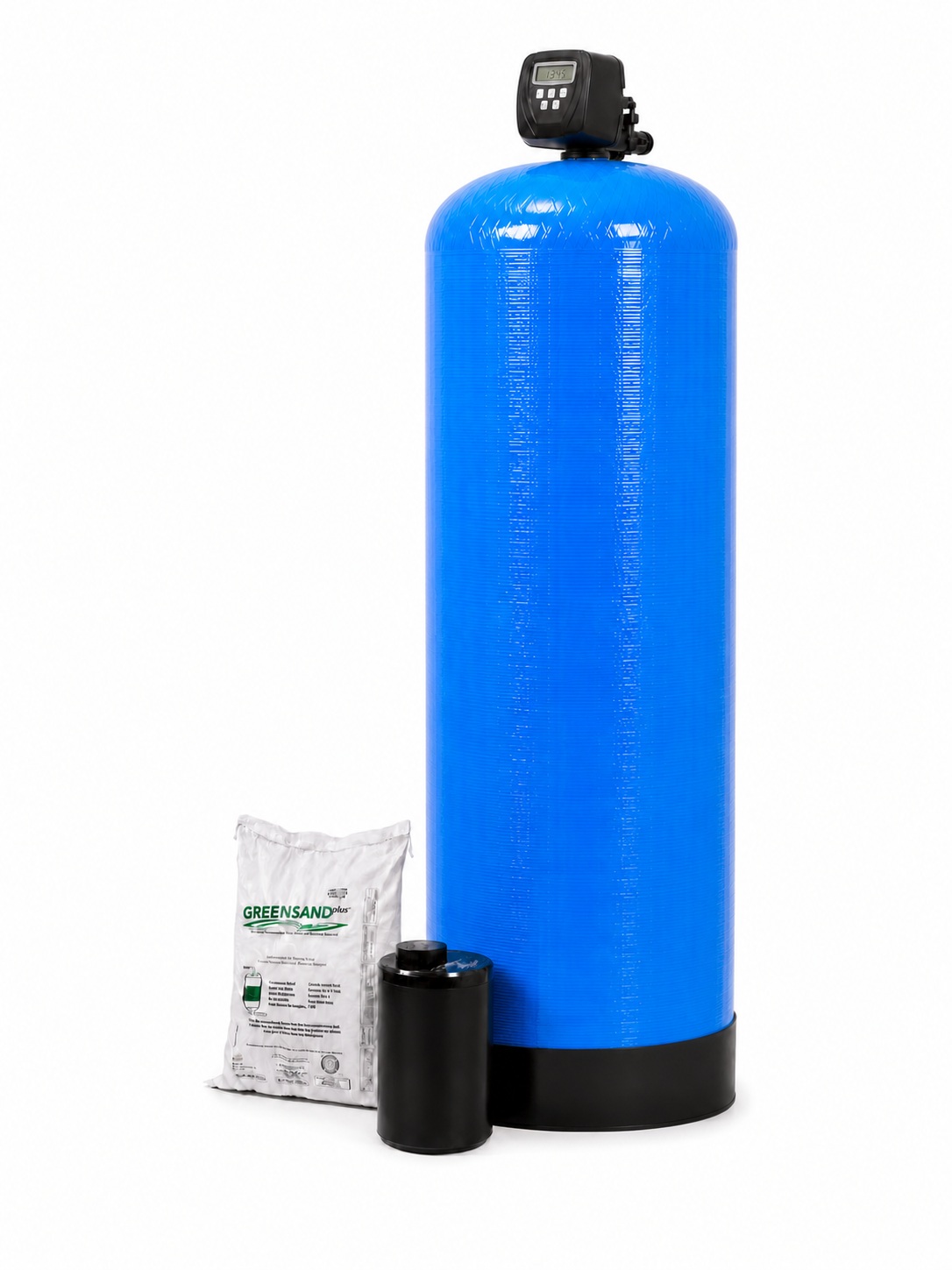

Lieferumfang

• GFK-Drucktank 18 × 65

• 155 l Greensand-Filtermaterial

• 50 kg gewaschener Quarzkies als Stützschicht

• mengengesteuertes Clack-WS1-Zentralsteuerventil mit Wasserzähler

• 230-V-Netzteil

• 20-Liter-Kaliumpermanganat-Lösebehälter mit Siebboden und Löseventil

• Montage- und Bedienungsanleitung

Größenvergleich der Greensandanlagen

Die Anlagengröße wird nach dem benötigten Spitzendurchfluss, der Eisen- und Manganbelastung sowie der tatsächlich verfügbaren Rückspülleistung der Brunnenpumpe ausgewählt. Die GS-CL-3300 bietet gegenüber der 2.500-l/h-Ausführung einen höheren Spitzendurchfluss und ein größeres Filterbett, benötigt zur Rückspülung jedoch mindestens 5.000 l/h.
