Wave Cyber Druckrohr
Größe 4021
300 psi

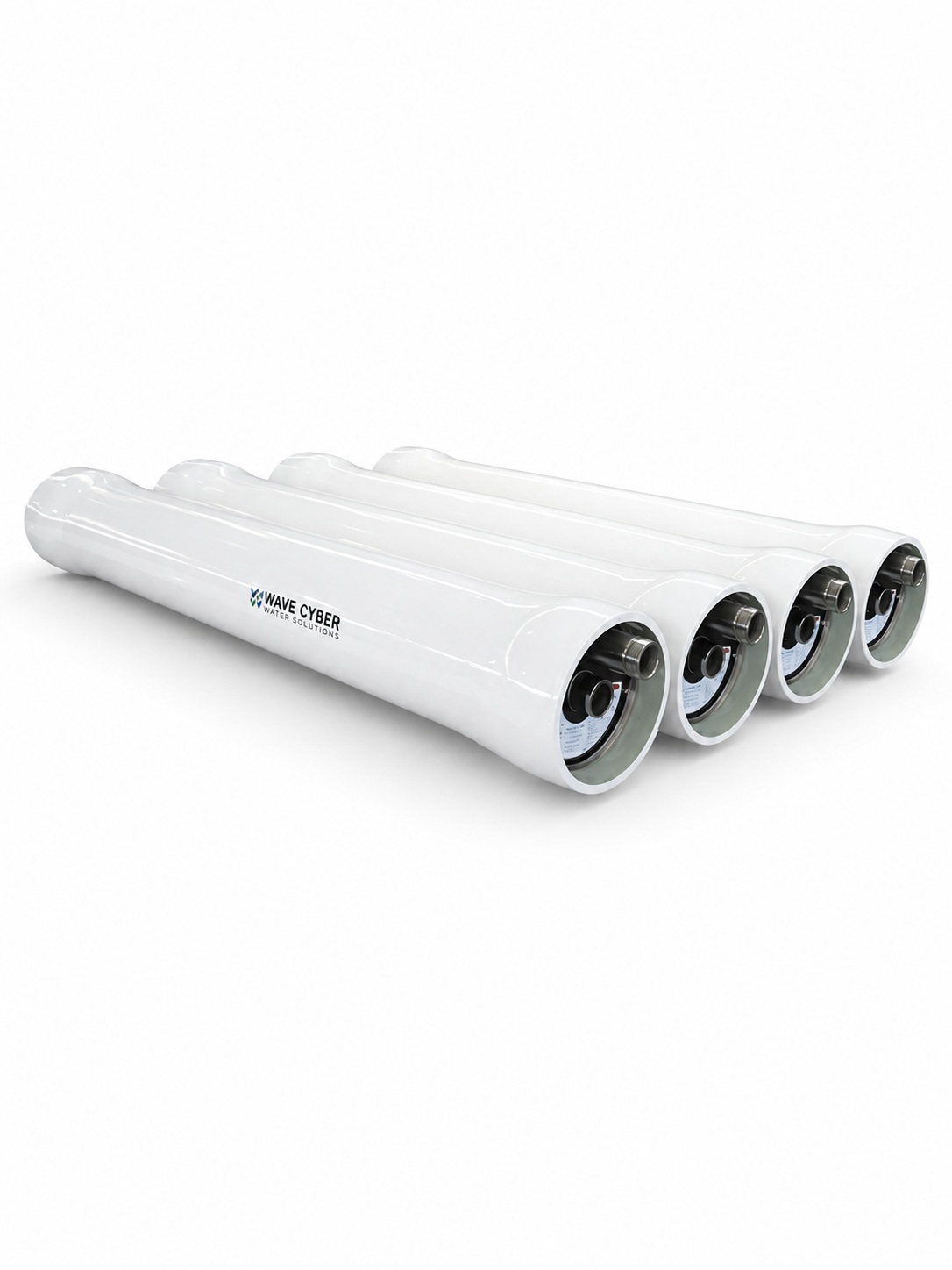

Wave Cyber Druckrohr 4021 für 1 Membranelement

Das Wave Cyber Druckrohr 4021 ist ein Membrangehäuse für ein 4021-Membranelement in Umkehrosmoseanlagen und anderen Membrananlagen. Es ist für einen Betriebsdruck bis 300 psi beziehungsweise 20 bar ausgelegt und wird als End-Port-Ausführung in die Anlagenverrohrung eingebunden.

Das Druckrohr dient als drucktragendes Gehäuse für das Membranelement. Es nimmt das Speisewasser auf, führt es entlang der Membran und trennt die Ströme für Permeat und Konzentrat entsprechend der Anlagenhydraulik. Die Ausführung eignet sich für kompakte gewerbliche und technische Umkehrosmoseanlagen mit einem einzelnen 4021-Element.

Druckrohr 4021 300 psi für kompakte Membrananlagen

Funktion und Einsatzbereich

In einer Membrananlage bildet das Druckrohr die mechanische Aufnahme für das Membranelement. Das Speisewasser wird unter Druck in das Gehäuse geführt. Ein Teil des Wassers passiert die Membran als Permeat, während gelöste Stoffe und zurückgehaltene Inhaltsstoffe im Konzentratstrom verbleiben.

Das Wave Cyber Druckrohr 4021 ist für Anlagen vorgesehen, bei denen ein 4021-Membranelement eingesetzt wird. Diese Baugröße wird häufig in kleineren bis mittleren Umkehrosmoseanlagen verwendet, wenn eine kompakte Bauform und eine moderate Anlagenleistung benötigt werden.

Typische Anwendungen sind Prozesswasseraufbereitung, Vorbehandlung für technische Verbraucher, gewerbliche Umkehrosmoseanlagen, Labor- und Technikumsanlagen sowie Ersatzteilbedarf bei bestehenden Anlagen.

Passend für 4021-Membranelemente

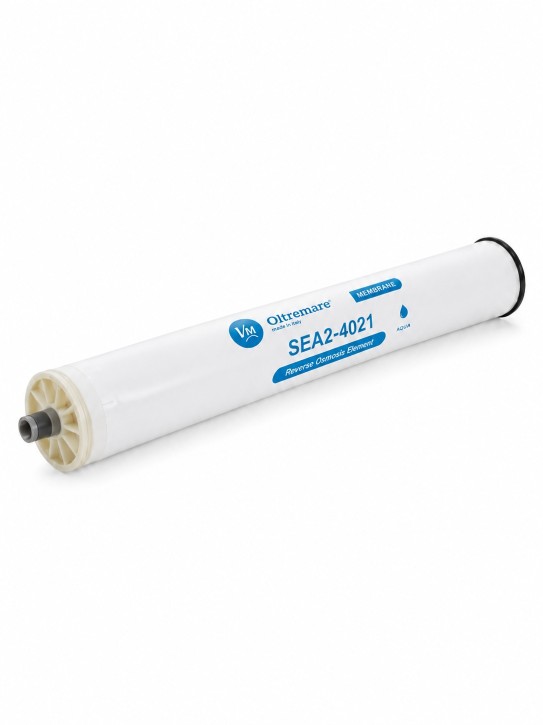

Das Druckrohr ist für ein Membranelement der Baugröße 4021 vorgesehen. Passende Beispiele sind Oltremare LOW1-4021, Oltremare LOW4-4021 und Oltremare SEA2-4021, sofern Membrantyp, Druckbereich, Anwendung und Anlagenaufbau zusammenpassen.

Die Membranauswahl muss zur gewünschten Wasserqualität, zum Rohwasser, zum Betriebsdruck und zur Anlagenleistung passen. Ein Druckrohr ersetzt keine technische Membranauslegung, sondern ist ein mechanisches Bauteil innerhalb der Membranstufe.

End-Port-Ausführung

Das Druckrohr ist als End-Port-Ausführung ausgeführt. Die Anschlussführung erfolgt über die Stirnseite des Gehäuses. Dadurch eignet sich das Druckrohr für Anlagenaufbauten, bei denen die Rohrleitungsführung entsprechend auf End-Port-Gehäuse ausgelegt ist.

Bei Ersatzteilbestellungen muss geprüft werden, ob das vorhandene Druckrohr ebenfalls eine End-Port-Ausführung ist. Abweichende Anschlusspositionen oder andere Endplattenausführungen können dazu führen, dass das Druckrohr nicht ohne Anpassung in die vorhandene Anlage passt.

Einsatz in Umkehrosmose- und Membrananlagen

Umkehrosmose

In einer Umkehrosmoseanlage arbeiten Druckrohr, Membranelement, Druckerhöhung, Vorfiltration, Konzentratführung und Steuerung zusammen. Das Druckrohr muss dabei den zulässigen Betriebsdruck aufnehmen und das Membranelement korrekt positionieren.

Für eine zuverlässige Funktion sind neben dem Druckrohr auch Rohwasserqualität, Vorbehandlung, Temperatur, Ausbeute, Differenzdruck und Membrantyp entscheidend.

Nanofiltration

Auch bei Nanofiltration werden Membranelemente in Druckrohren betrieben. Ob ein 4021-Druckrohr dafür geeignet ist, hängt von der eingesetzten NF-Membran, dem Betriebsdruck und der Anwendung ab.

Nanofiltration wird häufig genutzt, wenn bestimmte gelöste Stoffe reduziert werden sollen, ohne das Wasser so stark zu entsalzen wie bei einer klassischen Umkehrosmose. Druckrohr und Membran müssen auch hier exakt zusammenpassen.

Technische Auslegung

Bei Neuanlagen oder Umbauten sollte die Membranstufe nicht nur über die Membrangröße ausgewählt werden. Die technische Auslegung umfasst unter anderem Betriebsdruck, Permeatleistung, Konzentratstrom, Ausbeute, Rohwasseranalyse, Vorbehandlung und gewünschte Permeatqualität.

Die Schaller-WTI-Seite zur Berechnung von Umkehrosmoseanlagen beschreibt wichtige Einflussgrößen für die Auslegung von Umkehrosmoseanlagen.

Anlagenbau und Austausch von Druckrohren

Neben der Lieferung einzelner Druckrohre und Membrangehäuse können wir auch komplette Membrananlagen planen und bauen. Dazu gehören Umkehrosmoseanlagen, Nanofiltrationsanlagen und technische Wasseraufbereitungsanlagen für Prozesswasser, VE-Wasser oder andere industrielle Anwendungen.

Auch der Austausch bestehender Druckrohre ist möglich. Das ist zum Beispiel sinnvoll, wenn ein vorhandenes Druckrohr beschädigt ist, Undichtigkeiten auftreten, Endplatten oder Dichtflächen nicht mehr zuverlässig arbeiten oder eine Anlage auf eine andere Membrangröße beziehungsweise Druckrohrausführung umgebaut werden soll.

Bei Bedarf prüfen wir auch die passenden Membranelemente, damit Druckrohr, Membranbaugröße, Druckstufe, Membrantyp und Anlagenleistung zusammenpassen.

Für den Austausch prüfen wir vorhandene Druckrohrgröße, Hersteller, Anschlussausführung, Betriebsdruck, Membrantyp und Einbausituation. So lässt sich klären, ob ein passendes Ersatzdruckrohr direkt eingesetzt werden kann oder ob Anpassungen an Verrohrung, Halterung, Endplatten, Anschlüssen oder Anlagenaufbau erforderlich sind.

Technische Daten

Lieferumfang

Zum Lieferumfang gehört:

• 1 Wave Cyber Druckrohr 4021 für 1 Membranelement

Das Druckrohr wird verpackt geliefert. Vor Einbau sollten Druckrohr, Endplatten, Dichtflächen und Anschlüsse auf Transportschäden und Vollständigkeit geprüft werden.

Worauf Sie bei der Auswahl achten sollten

Entscheidend ist, dass Membrangröße, Druckstufe und Anschlussausführung zur vorhandenen oder geplanten Anlage passen. Dieses Druckrohr ist für ein 4021-Membranelement und einen Betriebsdruck bis 300 psi beziehungsweise 20 bar vorgesehen.

Bei Ersatzteilbestellungen sollte das vorhandene Druckrohr anhand von Typenschild, Baugröße, Anschlussposition, Druckstufe und Abmessungen verglichen werden. Besonders wichtig ist die Unterscheidung zwischen End-Port-Ausführungen und anderen Anschlussbauformen.

Außerdem muss geprüft werden, ob die eingesetzte Membran für den vorgesehenen Betriebsdruck und die Anwendung geeignet ist. Nicht jede 4021-Membran ist für jede Rohwasserqualität oder jeden Druckbereich passend.

Grenzen und Hinweise

Das Druckrohr bestimmt nicht allein die Wasserqualität oder Anlagenleistung. Diese hängen von Membranelement, Rohwasserqualität, Vorbehandlung, Betriebsdruck, Temperatur, Ausbeute und Anlagenhydraulik ab.

Der zulässige Betriebsdruck darf nicht überschritten werden. Druckstöße, falsche Montage, beschädigte Dichtungen oder nicht passende Membranelemente können zu Undichtigkeiten oder Schäden führen.

Bei sinkender Permeatleistung, steigendem Differenzdruck oder veränderter Leitfähigkeit sollte nicht nur das Druckrohr geprüft werden. Häufig liegen die Ursachen bei Membranverschmutzung, Scaling, Fouling, Vorfiltration, Betriebsparametern oder dem Membranelement selbst.

Angaben für Rückfragen

Für die technische Prüfung oder Ersatzteilauswahl sind folgende Angaben hilfreich:

• vorhandene Membrangröße, hier 4021
• vorhandener Druckrohrtyp und Hersteller
• Foto des Druckrohrs und der Endplatten
• Foto des Typenschilds, falls vorhanden
• Anzahl der Membranelemente pro Druckrohr
• Anschlussausführung, zum Beispiel End-Port
• Betriebsdruck der Anlage
• eingesetztes Membranelement
• Anwendung: Umkehrosmose, Nanofiltration oder Sonderanwendung
• Rohwasserqualität und gewünschte Permeatqualität
• vorhandene Rohrleitungsanschlüsse
• gewünschte Verwendung als Ersatzteil, Umbau oder Neuanlage
