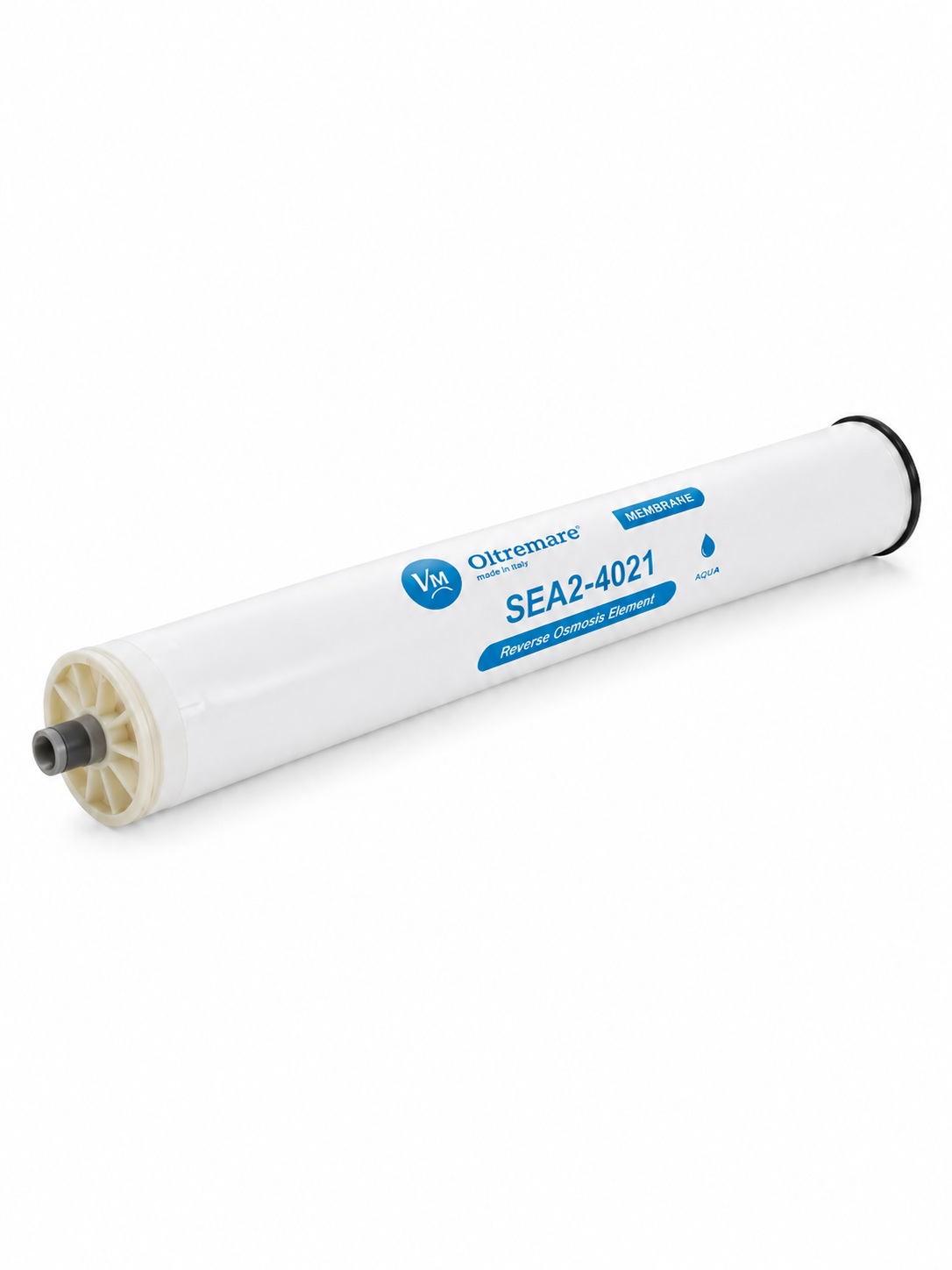

Umkehrosmose Membranelement Oltremare SEA2-4021

Oltremare SEA2-4021 Seewassermembrane für 4021-Druckrohre

Das Oltremare SEA2-4021 ist ein Umkehrosmose-Membranelement für geeignete 4021-Druckrohre. Die Membrane ist als Hochdruckmembrane für Seewasser, Salzwasser und Speisewässer mit hoher Salzfracht ausgelegt.

Die SEA2-4021 ist keine Niederdruckmembrane und keine Nanofiltrationsmembrane. Sie wird eingesetzt, wenn eine kompakte Seewassermembrane mit hoher Salzrückhaltung und passender Druckfestigkeit für kleinere Umkehrosmoseanlagen benötigt wird.

Einsatzbereich der Oltremare SEA2-4021

Seewasser-RO in 4021-Baugröße

Die Oltremare SEA2-4021 eignet sich für kompakte Seewasser-Umkehrosmoseanlagen, Salzwasseraufbereitung, hochsalzhaltiges Speisewasser und technische Hochdruck-RO-Anwendungen mit 4021-Druckrohren.

Die Baugröße 4021 wird eingesetzt, wenn eine kleinere Anlage mehr Leistung benötigt als typische 2540-Elemente, aber keine 4040- oder 8040-Druckrohre vorhanden sind. Für größere Anlagenleistungen sind Seewassermembranen wie die Oltremare SEA2-4040, SWC5-LD 4040 oder SWC5-LD 8040 zu prüfen.

Hochdruckmembrane für hohe Salzfrachten

Die SEA2-4021 ist als Hochdruckmembrane mit sehr hoher Ausbeute beschrieben. Sie eignet sich für Anwendungen, bei denen ein höherer Salzgehalt behandelt werden muss und eine Niederdruckmembrane technisch nicht ausreicht.

Bei Seewasser-RO müssen Hochdruckpumpe, Druckrohr, Rohrleitungen, Armaturen, Werkstoffe und Sicherheitstechnik zur Druckstufe und Wasserchemie passen. Die Membrane sollte deshalb immer im Zusammenhang mit der gesamten Anlage geprüft werden.

Abgrenzung zu anderen Membranelementen

Unterschied zur Oltremare SEA2-4040

Die Oltremare SEA2-4040 ist die größere Seewassermembrane für 4040-Druckrohre. Die SEA2-4021 ist für 4021-Druckrohre vorgesehen.

Beide Membranen gehören zum Seewasserbereich, sind aber nicht austauschbar. Druckrohrgröße, Einbaumaße, Dichtungen, Anlagenhydraulik und gewünschte Permeatleistung müssen zur jeweiligen Baugröße passen.

Unterschied zur Oltremare SEA5-2540

Die Oltremare SEA5-2540 ist die kleinere Seewassermembrane für 2540-Druckrohre. Die SEA2-4021 ist größer und für 4021-Druckrohre vorgesehen.

Wenn eine bestehende Anlage mit 2540-Druckrohr ausgerüstet ist, kann keine 4021-Membrane eingesetzt werden. Baugröße, Druckrohr, Dichtungen und Anlagenhydraulik müssen übereinstimmen.

Unterschied zur DuPont FilmTec SW30-2540

Die DuPont FilmTec SW30-2540 ist eine kleinere 2540-Seewassermembrane von DuPont FilmTec. Die Oltremare SEA2-4021 ist eine größere Oltremare-Seewassermembrane in 4021-Baugröße.

Bei der Auswahl müssen Salzrückhaltung, Betriebsdruck, Permeatleistung, Druckrohr, Dichtungen, vorhandene Anlage und Zielqualität verglichen werden. Eine ähnliche Anwendung bedeutet nicht automatisch Austauschbarkeit.

Unterschied zur Oltremare LOW1-4021

Die Oltremare LOW1-4021 ist eine Niederdruckmembrane für Stadtwasser, leichtes Brackwasser und technische Wasseraufbereitung. Die SEA2-4021 ist dagegen eine Seewasser-Hochdruckmembrane.

Eine Niederdruckmembrane ist für niedrigere Salzfrachten und niedrigeren Energiebedarf ausgelegt. Eine Seewassermembrane wird benötigt, wenn hohe Salzfrachten oder Seewasser behandelt werden sollen.

Unterschied zur Oltremare LOW4-4021

Die Oltremare LOW4-4021 ist ebenfalls eine 4021-Membrane, jedoch als Niederdruckmembrane für niedrigere Salzfrachten. Die SEA2-4021 ist für höhere Salzgehalte und höhere Druckbereiche vorgesehen.

Beide Membranen haben die gleiche Baugröße, sind aber nicht für dieselbe Wasserqualität ausgelegt. Salzfracht, Betriebsdruck, Zielqualität und Anlagenhydraulik müssen zur jeweiligen Membrane passen.

Unterschied zur XLE-4021

Die DuPont FilmTec XLE-4021 ist eine Niederdruckmembrane für 4021-Druckrohre. Die SEA2-4021 ist eine Seewassermembrane für hohe Salzfrachten.

Beide Membranen unterscheiden sich in Druckbereich, Salzrückhaltung, Anwendung und Betriebsbedingungen. Sie sollten nicht als direkte Alternativen für dieselbe Anlage betrachtet werden.

Unterschied zur Nanofiltration

Die SEA2-4021 ist eine Umkehrosmosemembrane und keine Nanofiltrationsmembrane. Nanofiltration wird zur selektiven Teilentsalzung eingesetzt und hat andere Rückhalteeigenschaften als eine Seewasser-RO-Membrane.

Wenn gezielt Härte, Sulfat oder bestimmte organische Bestandteile reduziert werden sollen, kann eine Nanofiltrationsmembrane technisch sinnvoller sein. Für Seewasserentsalzung und starke Entsalzung ist eine geeignete Umkehrosmosemembrane erforderlich.

SEA2-Technologie und Betriebsverhalten

Hochabweisendes RO-Element

Die SEA2-4021 ist als hochabweisendes RO-Element mit großer Oberfläche beschrieben. Die Mindest-Salzrückhaltung liegt bei 99–99,3 %. Dadurch eignet sich die Membrane für Anwendungen, bei denen hohe Salzrückhaltung in einer kompakten 4021-Seewasseranlage benötigt wird.

Die tatsächliche Permeatqualität hängt von Salzgehalt, Betriebsdruck, Temperatur, Recovery, pH-Wert, Vorbehandlung und Membranzustand ab. Bei konkreten Grenzwerten sollte die erreichbare Permeatqualität anhand der vollständigen Rohwasseranalyse geprüft werden.

Polyamid-Dünnschicht-Verbundmembran

Die SEA2-4021 ist ein Spiralwickelelement mit Polyamid-Dünnschicht-Verbundmembran. Dieses Membranmaterial wird in Umkehrosmoseanlagen eingesetzt, um gelöste Salze und andere Wasserinhaltsstoffe deutlich zu reduzieren.

Polyamidmembranen sind empfindlich gegenüber freiem Chlor und anderen Oxidationsmitteln. Die Vorbehandlung muss deshalb sicherstellen, dass oxidierende Stoffe vor der Membrane entfernt werden.

Technische Daten der Oltremare SEA2-4021

Vorwasserqualität und Membranschutz

Vorbehandlung für Seewasser-RO-Anlagen

Die SEA2-4021 benötigt geeignet vorbehandeltes Speisewasser. Seewasser und salzhaltige Wässer können Trübung, SDI, Schwebstoffe, organische Belastung, Biofouling, Eisen, Mangan, Öl, Härteausfällungen und Kolloide enthalten.

Je nach Rohwasser können Vorfilter, Ultrafiltration, Aktivkohle, Antiscalant-Dosierung, pH-Korrektur, Entchlorung oder weitere Vorbehandlungsstufen erforderlich sein. Die Auslegung hängt von Wasseranalyse, Recovery, Temperatur, Betriebsdruck und gewünschter Permeatqualität ab.

Chlor und Oxidationsmittel

Die freie Chlortoleranz beträgt < 0,1 ppm. Freies Chlor und andere Oxidationsmittel können Polyamidmembranen dauerhaft schädigen.

Wenn in der Vorbehandlung Chlorung, Oxidation oder Desinfektionschemikalien eingesetzt werden, muss vor der Membrane eine sichere Entchlorung erfolgen. Eine chemisch geschädigte Membrane kann Rückhaltung und Permeatqualität dauerhaft verschlechtern.

Antiscalant und Scaling-Schutz

Antiscalant VITEC 3000 kann bei geeigneter Auslegung eingesetzt werden, um mineralische Ausfällungen in der Umkehrosmoseanlage zu reduzieren.

Ob eine Antiscalant-Dosierung ausreicht, hängt von Wasseranalyse, Salzfracht, Härte, pH-Wert, Temperatur und Recovery ab. Bei Seewasser- und Hoch-TDS-Anwendungen sollte die Dosierung nicht pauschal gewählt werden, sondern zur Anlagenplanung passen.

Einbau, Austausch und Betrieb

Einbau in 4021-Druckrohre

Die SEA2-4021 ist für geeignete 4021-Druckrohre vorgesehen. Vor dem Einbau müssen Druckrohr, Druckstufe, Endadapter, Dichtungen, Permeatanschluss, Fließrichtung und Druckrohrzustand geprüft werden.

Als passende Baugrößenklasse kann ein Wave Cyber Druckrohr Größe 4021 300 psi geprüft werden. Bei Seewasseranwendungen muss zusätzlich geprüft werden, ob Druckstufe, Werkstoffe, Hochdruckpumpe, Rohrleitungen, Armaturen und Messstellen zur Wasserchemie und zum Betriebsdruck passen.

Inbetriebnahme nach dem Membranwechsel

Beim Anfahren der Anlage sollten plötzliche Druck- und Querstromschwankungen vermieden werden. Der Speisedruck sollte über 30 bis 60 Sekunden kontrolliert erhöht werden. Die Querströmungsgeschwindigkeit sollte anschließend über 15 bis 20 Sekunden auf den eingestellten Betriebspunkt gebracht werden.

Das Permeat aus der ersten Betriebsstunde sollte verworfen werden. Danach sollten Betriebsdruck, Permeatleistung, Konzentratfluss, Permeatleitfähigkeit, Recovery und Differenzdruck kontrolliert werden.

Betriebskontrolle

Im laufenden Betrieb sollten Permeatleistung, Permeatleitfähigkeit, Salzrückhaltung, Zulaufdruck, Konzentratdruck, Differenzdruck, Temperatur und Recovery regelmäßig überwacht werden.

Sinkende Permeatleistung, steigender Differenzdruck oder zunehmende Permeatleitfähigkeit können auf Fouling, Scaling, Biofouling, chemische Schädigung oder mechanische Probleme hinweisen. Die Ursache sollte geprüft werden, bevor nur die Membrane ersetzt wird.

Reinigung, Stillstand und Lagerung

Reinigung bei Leistungsabfall

Die Kurzzeitreinigung ist im pH-Bereich 1 bis 13 für 30 Minuten möglich. Reinigungsverfahren und Chemikalien müssen zur Membrane, zum Foulingtyp und zur Anlagenkonstruktion passen.

Je nach Ursache können mineralisches Scaling, organisches Fouling, Biofouling oder Partikelbelastung vorliegen. Eine pauschale Reinigung ohne Ursachenbewertung kann unzureichend wirken oder die Membrane zusätzlich belasten.

Membrane nach Benetzung feucht halten

Nach der ersten Benetzung muss das Membranelement feucht gehalten werden. Bei längeren Anlagenstillständen ist eine geeignete Konservierung erforderlich, um biologisches Wachstum zu vermeiden.

Bei Stillstand oder Lagerung müssen Wasserqualität, Konservierungsmittel, Temperatur und Anlagenhygiene berücksichtigt werden. Ungeeignete Chemikalien oder Schmiermittel können Membrane und Dichtungen schädigen.

Grenzen und nicht geeignete Anwendungen

Keine Niederdruckmembrane

Die SEA2-4021 ist nicht als Niederdruckmembrane für Stadtwasser oder leichtes Brackwasser vorgesehen. Für niedrigere Salzfrachten und energieeffizienten Betrieb sind Niederdruckmembranen wie die LOW1-4021, LOW4-4021 oder XLE-4021 technisch passender.

Eine Seewassermembrane sollte nicht pauschal als bessere Brackwassermembrane eingesetzt werden. Druckniveau, Energiebedarf und Anlagenkonzept müssen zur Anwendung passen.

Keine 4040- oder 8040-Seewassermembrane

Die SEA2-4021 ist für 4021-Druckrohre vorgesehen. Wenn höhere Anlagenleistungen oder andere Druckrohre erforderlich sind, müssen passende 4040- oder 8040-Seewassermembranen geprüft werden.

Eine 4021-Membrane kann nicht in ein 4040- oder 8040-Druckrohr eingebaut werden. Baugröße, Druckrohr, Dichtungen und Anlagenhydraulik müssen übereinstimmen.

Keine Nanofiltration

Die SEA2-4021 ist keine Nanofiltrationsmembrane. Wenn eine selektive Teilentsalzung oder gezielte Härtereduzierung gefordert ist, sollte eine Nanofiltrationsmembrane geprüft werden.

Die Auswahl zwischen Umkehrosmose und Nanofiltration richtet sich nach gewünschter Wasserqualität, Rohwasseranalyse und Rückhalteanforderung.

Passende Ergänzungen

Zubehör und Druckrohre

Für Betrieb und Austausch können passende Druckrohre und Membrangehäuse, Vorfilter, Dichtungen, Endadapter und eine geeignete Antiscalant-Dosierung erforderlich sein.

Antiscalant VITEC 3000 kann bei geeigneter Auslegung eingesetzt werden, um mineralische Ausfällungen in der Umkehrosmoseanlage zu reduzieren.

Wartung und Anlagenprüfung

Bei Seewasser-RO-Anlagen, Leistungsabfall, steigender Leitfähigkeit oder erhöhtem Differenzdruck kann eine Wartung der Umkehrosmoseanlage sinnvoll sein. Dabei können Druckrohre, Dichtungen, Betriebsdaten, Vorbehandlung und Membranzustand geprüft werden.

Die Membrane sollte immer im Zusammenhang mit der gesamten Umkehrosmoseanlage betrachtet werden. Dazu gehören Vorbehandlung, Druckrohre, Hochdruckpumpe, Antiscalant-Dosierung, Spülung, Reinigung, Mess- und Regeltechnik sowie Entsorgung des Konzentrats.

Angaben für eine technische Prüfung

Für die Prüfung, ob die SEA2-4021 zur Anlage passt, sind folgende Angaben hilfreich:

• vorhandener Membrantyp

• vorhandenes Druckrohr und Druckstufe

• Anzahl der Membranelemente

• Rohwasseranalyse

• Leitfähigkeit bzw. Salzgehalt im Zulauf

• gewünschte Permeatleistung

• gewünschte Permeatqualität

• Trübung und SDI

• Betriebsdruck

• Zulauftemperatur

• Recovery bzw. Ausbeute

• vorhandene Vorbehandlung

• vorhandene Antiscalant-Dosierung

• Differenzdruck über Druckrohr oder Element

• aktuelle Permeatleistung und Permeatleitfähigkeit

• bisherige Reinigungsintervalle

• Grund für den Membrantausch

• Fotos von Typenschild, Druckrohr und vorhandener Membrane

Ohne diese Angaben lässt sich nicht sicher beurteilen, ob die Membrane als Ersatz oder für eine neue Auslegung geeignet ist.


Häufige Fragen zur Oltremare SEA2-4021

Wofür wird die SEA2-4021 eingesetzt?

Die SEA2-4021 wird in kompakten Seewasser- und Salzwasser-Umkehrosmoseanlagen mit 4021-Druckrohren eingesetzt. Typische Anwendungen sind kleine Seewasser-RO-Anlagen, Salzwasseraufbereitung und technische Hochdruck-RO-Anwendungen.

Ist die SEA2-4021 eine Seewassermembrane?

Ja. Die SEA2-4021 ist eine Hochdruckmembrane für Seewasser und hohe Salzfrachten.

Was ist der Unterschied zur SEA2-4040?

Die Oltremare SEA2-4040 ist die größere Ausführung für 4040-Druckrohre. Die SEA2-4021 ist kleiner und für 4021-Druckrohre vorgesehen.

Was ist der Unterschied zur SEA5-2540?

Die Oltremare SEA5-2540 ist die kleinere Seewassermembrane für 2540-Druckrohre. Die SEA2-4021 ist größer und für 4021-Druckrohre vorgesehen.

Was ist der Unterschied zur LOW1-4021?

Die LOW1-4021 ist eine Niederdruckmembrane für niedrigere Salzfrachten. Die SEA2-4021 ist eine Hochdruckmembrane für Seewasser und salzhaltige Wässer.

Was ist der Unterschied zur LOW4-4021?

Die LOW4-4021 ist ebenfalls eine 4021-Membrane, jedoch als Niederdruckmembrane. Die SEA2-4021 ist für höhere Salzfrachten und höhere Druckbereiche ausgelegt.

Ist die SEA2-4021 für Brackwasser sinnvoll?

Nicht pauschal. Für Brackwasser oder Stadtwasser sind häufig Niederdruck- oder Brackwassermembranen technisch und energetisch passender. Eine Seewassermembrane sollte nur eingesetzt werden, wenn Salzgehalt, Druckniveau und Zielqualität dazu passen.

Ist die SEA2-4021 eine Nanofiltrationsmembrane?

Nein. Die SEA2-4021 ist eine Umkehrosmosemembrane. Für selektive Teilentsalzung ist eine Nanofiltrationsmembrane zu prüfen.

Welche Salzrückhaltung erreicht die SEA2-4021?

Die Mindest-Salzrückhaltung liegt bei 99–99,3 %. Im Anlagenbetrieb kann der Wert je nach Wasserqualität, Druck, Temperatur und Betriebsweise abweichen.

Welcher Betriebsdruck ist zu beachten?

Der maximale Betriebsdruck beträgt 69 bar. Der tatsächliche Betriebsdruck hängt von Salzgehalt, Temperatur, gewünschter Permeatleistung, Recovery und Anlagenhydraulik ab.

Warum beträgt die maximale Betriebstemperatur nur 25 °C?

Für diese Membrane wird eine maximale Betriebstemperatur von 25 °C genannt. Bei höheren Wassertemperaturen muss geprüft werden, ob die Membrane und die gesamte Anlage dafür geeignet sind.

Warum darf kein freies Chlor im Zulauf sein?

Die Membrane besteht aus Polyamid-Dünnschicht-Verbundmaterial. Freies Chlor und andere Oxidationsmittel können das Membranmaterial dauerhaft schädigen und die Rückhaltung verschlechtern.

Wann sollte die Membrane gereinigt oder ersetzt werden?

Hinweise sind sinkende Permeatleistung, steigender Differenzdruck oder steigende Permeatleitfähigkeit. Vor dem Austausch sollte geprüft werden, ob Fouling, Scaling, Biofouling oder chemische Schädigung die Ursache ist.
