Wave Cyber Druckrohr
Größe 4021
1.000 psi

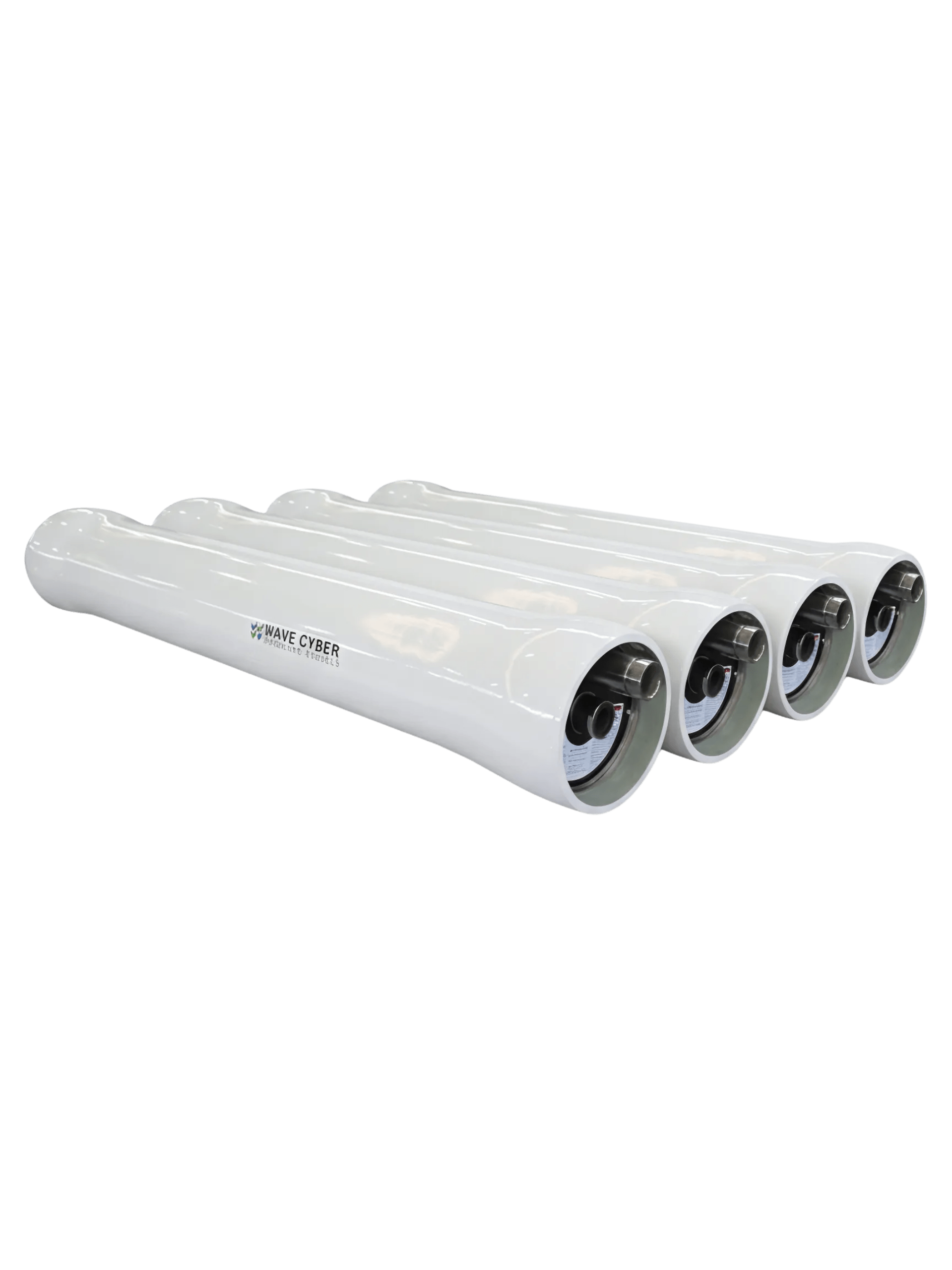

Wave Cyber Druckrohr 4021 1.000 psi für 1 Seewassermembrane

Das Wave Cyber Druckrohr 4021 mit 1.000 psi ist ein Hochdruck-Membrangehäuse für ein 4021-Membranelement. Es ist für Anwendungen vorgesehen, bei denen höhere Betriebsdrücke erforderlich sind, zum Beispiel bei Seewasser-Umkehrosmose, salzhaltigem Rohwasser oder technischen Membrananlagen mit erhöhter Druckanforderung.

Das Druckrohr wird mit zwei Endplatten geliefert und nimmt ein Membranelement der Baugröße 4021 auf. Es bildet den drucktragenden Teil der Membranstufe und muss zur eingesetzten Membran, zur Druckstufe, zur Anlagenverrohrung und zur geplanten Anwendung passen.

Hochdruck-Druckrohr für 4021-Membranelemente

Funktion und Einsatzbereich

In einer Membrananlage nimmt das Druckrohr das Membranelement auf und führt das Speisewasser unter Druck durch das Gehäuse. Das Wasser wird entlang der Membranoberfläche geführt. Ein Teil passiert die Membran als Permeat, während die zurückgehaltenen Salze und Inhaltsstoffe im Konzentratstrom verbleiben.

Die 1.000-psi-Ausführung ist für höhere Druckbereiche vorgesehen als Standard-Druckrohre mit 300 psi. Sie wird dort eingesetzt, wo Druckrohr, Membranelement, Pumpe, Verrohrung, Armaturen und Sicherheitseinrichtungen auf den höheren Betriebsdruck abgestimmt sind.

Typische Anwendungen sind Seewasser-Umkehrosmose, salzhaltiges Rohwasser, Versuchsanlagen, Pilotanlagen und technische Membrananlagen mit 4021-Elementen.

Passend für 4021-Seewassermembranen

Das Druckrohr ist für ein Membranelement der Baugröße 4021 vorgesehen. Für Seewasseranwendungen kommt zum Beispiel die Oltremare SEA2-4021 in Betracht, sofern Membrantyp, Betriebsdruck, Rohwasserqualität und Anlagenaufbau zusammenpassen.

Die Kategorie Membranelemente enthält weitere Membranen für Umkehrosmose- und Nanofiltrationsanlagen. Bei der Auswahl muss unterschieden werden zwischen Niederdruckmembranen, Brackwassermembranen, Seewassermembranen und Nanofiltrationsmembranen. Ein mechanisch passendes 4021-Element ist nicht automatisch verfahrenstechnisch geeignet.

Abgrenzung zur 300-psi-Ausführung

Ein 1.000-psi-Druckrohr ist für höhere Druckanforderungen vorgesehen. Das ist besonders relevant, wenn Seewassermembranen oder andere Hochdruckmembranen eingesetzt werden. Standard-Druckrohre mit niedrigerer Druckstufe dürfen in solchen Anwendungen nicht eingesetzt werden, wenn der erforderliche Betriebsdruck die zulässige Druckstufe überschreitet.

Die Auswahl darf deshalb nicht nur nach Membrangröße erfolgen. Entscheidend sind Membrantyp, maximaler Betriebsdruck, Pumpendruck, Anlagenhydraulik, Anschlussausführung und Sicherheitskonzept.

Einsatz in Umkehrosmose- und Membrananlagen

Seewasser-Umkehrosmose

Bei Seewasser-Umkehrosmoseanlagen werden deutlich höhere Drücke benötigt als bei typischen Brackwasser- oder Stadtwasseranwendungen. Druckrohr, Membranelement, Hochdruckpumpe, Rohrleitungen, Armaturen und Mess-/Sicherheitstechnik müssen dafür ausgelegt sein.

Für komplette Umkehrosmoseanlagen können wir Druckrohre, Membranen und Anlagenaufbau technisch abstimmen. Die Schaller-WTI-Seite zur Umkehrosmoseanlage beschreibt den grundsätzlichen Aufbau industrieller Umkehrosmoseanlagen mit Druckerhöhung, Membranstufe, Verrohrung, Steuerung und Prozessüberwachung.

Nanofiltration und Sonderanwendungen

Druckrohre werden auch in Nanofiltrationsanlagen eingesetzt. Ob eine 1.000-psi-Ausführung dort erforderlich oder sinnvoll ist, hängt vom Membrantyp, Rohwasser, Betriebsdruck und Anlagenziel ab.

Nanofiltrationsmembranen dürfen nicht ohne technische Prüfung gegen Umkehrosmose- oder Seewassermembranen getauscht werden. Rückhalterate, Permeatqualität, Betriebsdruck, Ausbeute und Konzentratführung unterscheiden sich deutlich.

Anlagenbau und Austausch von Druckrohren

Neben der Lieferung einzelner Druckrohre und Membrangehäuse können wir auch komplette Membrananlagen planen und bauen. Dazu gehören Umkehrosmoseanlagen, Nanofiltrationsanlagen und technische Wasseraufbereitungsanlagen für Prozesswasser, VE-Wasser oder andere industrielle Anwendungen.

Auch der Austausch bestehender Druckrohre ist möglich. Das ist zum Beispiel sinnvoll, wenn ein vorhandenes Druckrohr beschädigt ist, Undichtigkeiten auftreten, Endplatten oder Dichtflächen nicht mehr zuverlässig arbeiten oder eine Anlage auf eine andere Membrangröße beziehungsweise Druckrohrausführung umgebaut werden soll.

Bei Bedarf prüfen wir auch die passenden Membranelemente, damit Druckrohr, Membranbaugröße, Druckstufe, Membrantyp und Anlagenleistung zusammenpassen.

Für den Austausch prüfen wir vorhandene Druckrohrgröße, Hersteller, Anschlussausführung, Betriebsdruck, Membrantyp und Einbausituation. So lässt sich klären, ob ein passendes Ersatzdruckrohr direkt eingesetzt werden kann oder ob Anpassungen an Verrohrung, Halterung, Endplatten, Anschlüssen oder Anlagenaufbau erforderlich sind.

Technische Daten

Lieferumfang

Zum Lieferumfang gehören:

• 1 Wave Cyber Druckrohr Größe 4021 mit 1.000 psi Druckstufe
• 2 Endplatten

Vor dem Einbau sollten Druckrohr, Endplatten, Dichtflächen und Anschlüsse auf Vollständigkeit und Beschädigungen geprüft werden.

Worauf Sie bei der Auswahl achten sollten

Entscheidend ist, dass Membrangröße, Druckstufe und Anlagenaufbau zusammenpassen. Dieses Druckrohr ist für ein 4021-Membranelement und eine Druckstufe von 1.000 psi vorgesehen.

Bei Ersatzteilbestellungen sollte das vorhandene Druckrohr anhand von Typenschild, Hersteller, Baugröße, Druckstufe, Anschlussposition und Abmessungen verglichen werden. Besonders wichtig ist die Abgrenzung zu 300-psi-Druckrohren, da diese für Hochdruckanwendungen nicht automatisch geeignet sind.

Außerdem muss geprüft werden, ob die eingesetzte Membran für den vorgesehenen Betriebsdruck und die Rohwasserqualität geeignet ist. Bei Seewasseranwendungen sind Salzgehalt, Temperatur, Vorbehandlung, Druckbedarf, Permeatqualität und Konzentratführung besonders wichtig.

Vorbehandlung und Betrieb

Bei Membrananlagen entscheidet die Vorbehandlung wesentlich über Standzeit und Betriebssicherheit. Je nach Rohwasserqualität können Vorfilter, Enthärtung, Antiscalant, Aktivkohle, pH-Anpassung oder andere Vorbehandlungsstufen erforderlich sein.

Eine Antiscalant Dosierung kann in geeigneten Anwendungen helfen, mineralische Ablagerungen auf der Membranoberfläche zu reduzieren. Bei verschmutzten oder leistungsschwachen Membranen können passende Umkehrosmose Membranreiniger geprüft werden.

Grenzen und Hinweise

Das Druckrohr bestimmt nicht allein die Wasserqualität oder Anlagenleistung. Diese hängen von Membranelement, Rohwasserqualität, Vorbehandlung, Betriebsdruck, Temperatur, Ausbeute und Anlagenhydraulik ab.

Der zulässige Betriebsdruck darf nicht überschritten werden. Druckstöße, falsche Montage, ungeeignete Dichtungen, beschädigte Endplatten oder nicht passende Membranelemente können zu Undichtigkeiten oder Schäden führen.

Bei Seewasser- und Hochdruckanwendungen sollte die Auslegung besonders sorgfältig geprüft werden. Druckrohr, Membranelement, Pumpe, Armaturen, Rohrleitungen, Drucksensorik und Sicherheitseinrichtungen müssen zusammenpassen.

Angaben für Rückfragen

Für die technische Prüfung oder Ersatzteilauswahl sind folgende Angaben hilfreich:

• vorhandene Membrangröße, hier 4021
• vorhandener Druckrohrtyp und Hersteller
• Foto des Druckrohrs und der Endplatten
• Foto des Typenschilds, falls vorhanden
• Anzahl der Membranelemente pro Druckrohr
• Druckstufe des vorhandenen Druckrohrs
• Anschlussausführung und Rohrleitungsanschlüsse
• Betriebsdruck der Anlage
• eingesetztes Membranelement
• Anwendung: Umkehrosmose, Seewasser-Umkehrosmose, Nanofiltration oder Sonderanwendung
• Rohwasserqualität und gewünschte Permeatqualität
• vorhandene Vorbehandlung
• gewünschte Verwendung als Ersatzteil, Austausch, Umbau oder Neuanlage
• ob nur ein Ersatzdruckrohr benötigt wird oder der Austausch durch uns erfolgen soll
• ob eine neue Membrananlage geplant ist
