Absorptionsgefäß
für Dosierbehälter

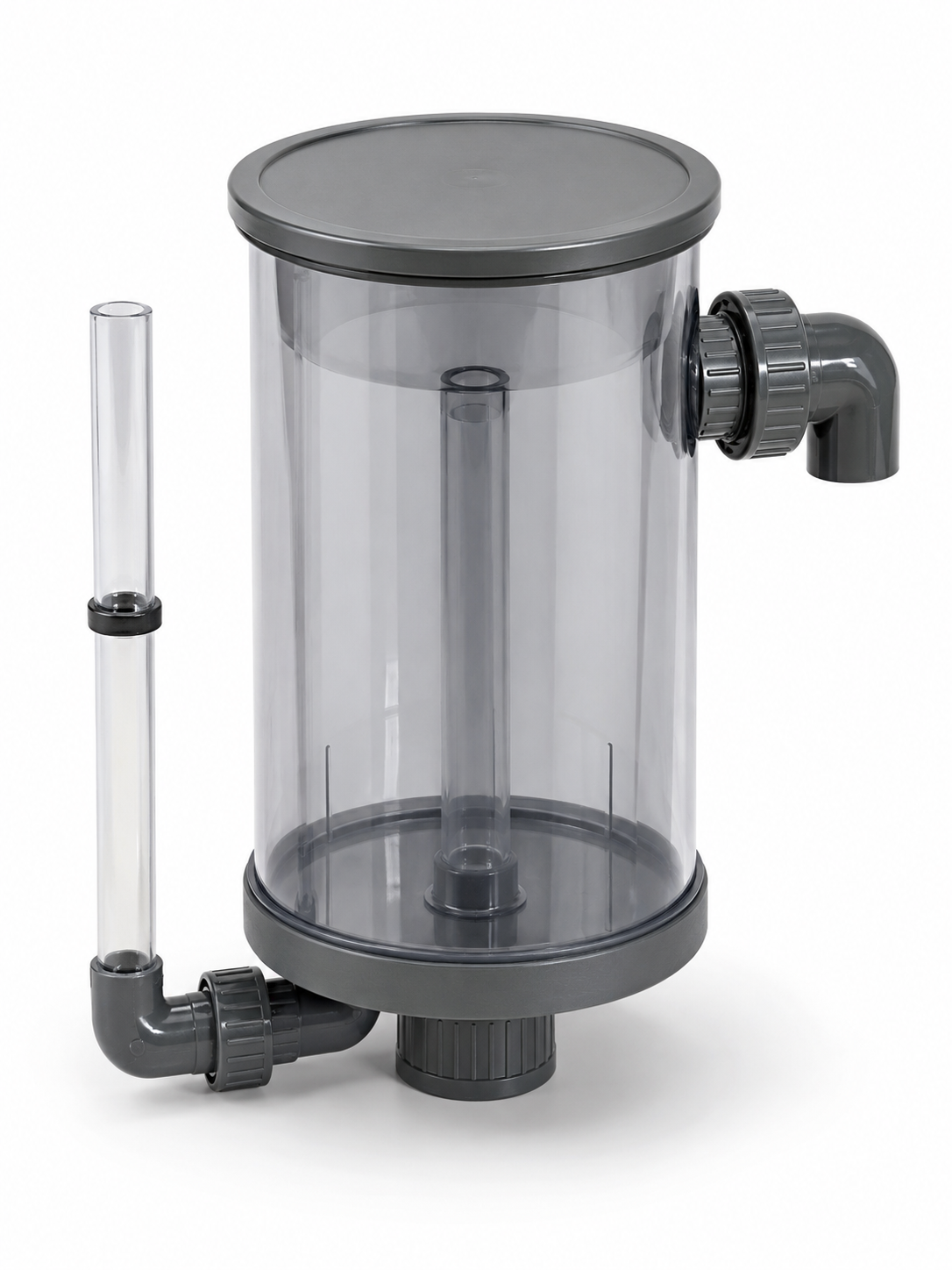

Absorptionsgefäß für Dosierbehälter

Das Absorptionsgefäß für Dosierbehälter wird eingesetzt, um Abluft bzw. Abgase beim Befüllen von Chemikalienbehältern über eine Waschflüssigkeitsvorlage zu führen. Dadurch können ausgasende Medien einfacher kontrolliert und Gerüche oder Dämpfe reduziert werden.

Eine typische Anwendung ist die Lagerung bzw. Befüllung von Behältern mit ausgasender Salzsäure. Das Absorptionsgefäß wird auf den Behälter aufgeschraubt und arbeitet als einfache Abluftführung mit Flüssigkeitsvorlage. Es ist damit keine Dosieranlage, sondern eine Sicherheits- und Abluftkomponente für Chemikalienbehälter.

Einsatzbereich des Absorptionsgefäßes

Das Absorptionsgefäß ist für Dosierbehälter und Chemikalienbehälter vorgesehen, bei denen beim Befüllen Abluft oder Gase aus dem Behälter austreten können. Durch die Waschflüssigkeitsvorlage wird die Abluft über ein Tauchrohr durch die Flüssigkeit geführt.

Typische Einsatzbereiche sind:

• Dosierbehälter für Chemikalien
• Behälter mit ausgasenden Medien
• Salzsäure-Lagerung
• pH-Korrektur-Anlagen
• Dosiertechnik in der Wasseraufbereitung
• einfache Abluftneutralisation bei Befüllvorgängen
• Geruchsverschluss über Flüssigkeitsvorlage
• Nassbelüftung von Chemikalienbehältern

Die konkrete Eignung hängt vom Medium, der Konzentration, der Temperatur, dem Behälteranschluss, der Befüllleistung und der erforderlichen Abluftbehandlung ab.

Funktion über Waschflüssigkeitsvorlage

Beim Befüllen eines Chemikalienbehälters muss die verdrängte Luft aus dem Behälter entweichen. Wenn dabei Dämpfe oder Gerüche entstehen, kann das Absorptionsgefäß eingesetzt werden, um diese Abluft durch eine Waschflüssigkeit zu führen.

Die Abluft wird über ein Tauchrohr durch die Flüssigkeitsvorlage gezwungen. Dadurch kommt die Abluft mit der Waschflüssigkeit in Kontakt. Je nach Medium kann dadurch eine einfache Neutralisation oder Geruchsreduzierung erreicht werden.

Der Widerstand des Gefäßes ist so ausgelegt, dass beim Befüllvorgang kein übermäßiger Rückdruck auf den Dosierbehälter entsteht. Trotzdem muss die zulässige Befüllleistung beachtet werden.

Bedienung und Betriebsstellung

Die Befüllung des Absorptionsgefäßes erfolgt über den Entlüftungswinkel. Dieser wird zur Befüllung nach oben geschwenkt. Im Betriebszustand ist der Entlüftungswinkel nach unten gerichtet und übernimmt die Entlüftungsfunktion.

Das Schwenkrohr dient zusätzlich zur Entleerung der Waschflüssigkeit. Durch Abkippen des Schwenkrohrs kann die Flüssigkeit abgelassen werden. Im Betriebszustand steht das Schwenkrohr senkrecht nach oben.

Die Markierung am Schwenkrohr gibt die erforderliche Füllhöhe im Gefäß vor. Dadurch lässt sich die Waschflüssigkeitsvorlage praxisgerecht einstellen.

Technische Daten

Waschflüssigkeit und Kontrolle

Die Waschflüssigkeit muss zum ausgasenden Medium passen. Für die Neubefüllung wird als Vorlage Wasser mit auf 10 % verdünntem Natriumhydroxid beschrieben. Die genaue Eignung muss anhand des Mediums und der Sicherheitsanforderungen geprüft werden.

Die Waschflüssigkeit sollte regelmäßig kontrolliert werden. Wenn der pH-Wert unter 8 liegt, sollte die komplette Flüssigkeit erneuert werden. In der Praxis kann zunächst gemessen werden, nach wie vielen Befüllvorgängen dieser Punkt erreicht wird. Danach kann die Erneuerung der Waschflüssigkeit anhand der Anzahl der Befüllvorgänge geplant werden.

Für die pH-Wert-Anhebung oder Neutralisation kann je nach Anwendung Natriumhydroxid relevant sein. Sicherheitsdatenblatt, Konzentration und Arbeitsschutz müssen dabei beachtet werden.

Unterschied zu Dosieranlagen

Das Absorptionsgefäß ist keine Dosieranlage. Es dosiert keine Chemikalie in einen Wasserstrom, sondern behandelt bzw. führt Abluft aus einem Chemikalienbehälter über eine Flüssigkeitsvorlage.

Eine Dosieranlage wird eingesetzt, um Medien wie Antiscalant, Natronlauge oder Konditionierungsmittel kontrolliert in eine Rohrleitung zu dosieren. Das Absorptionsgefäß wird dagegen am Behälter eingesetzt, um den Befüllvorgang und die entweichende Abluft besser zu beherrschen.

Unterschied zur IBC-Dosierstation

Eine IBC-Dosierstation mit Restentleerung ist eine vollständige Entnahme- und Dosierstation mit Behälter, Pumpe, Ventiltechnik und Messtechnik. Das Absorptionsgefäß ist deutlich einfacher aufgebaut und wird direkt am Dosierbehälter eingesetzt.

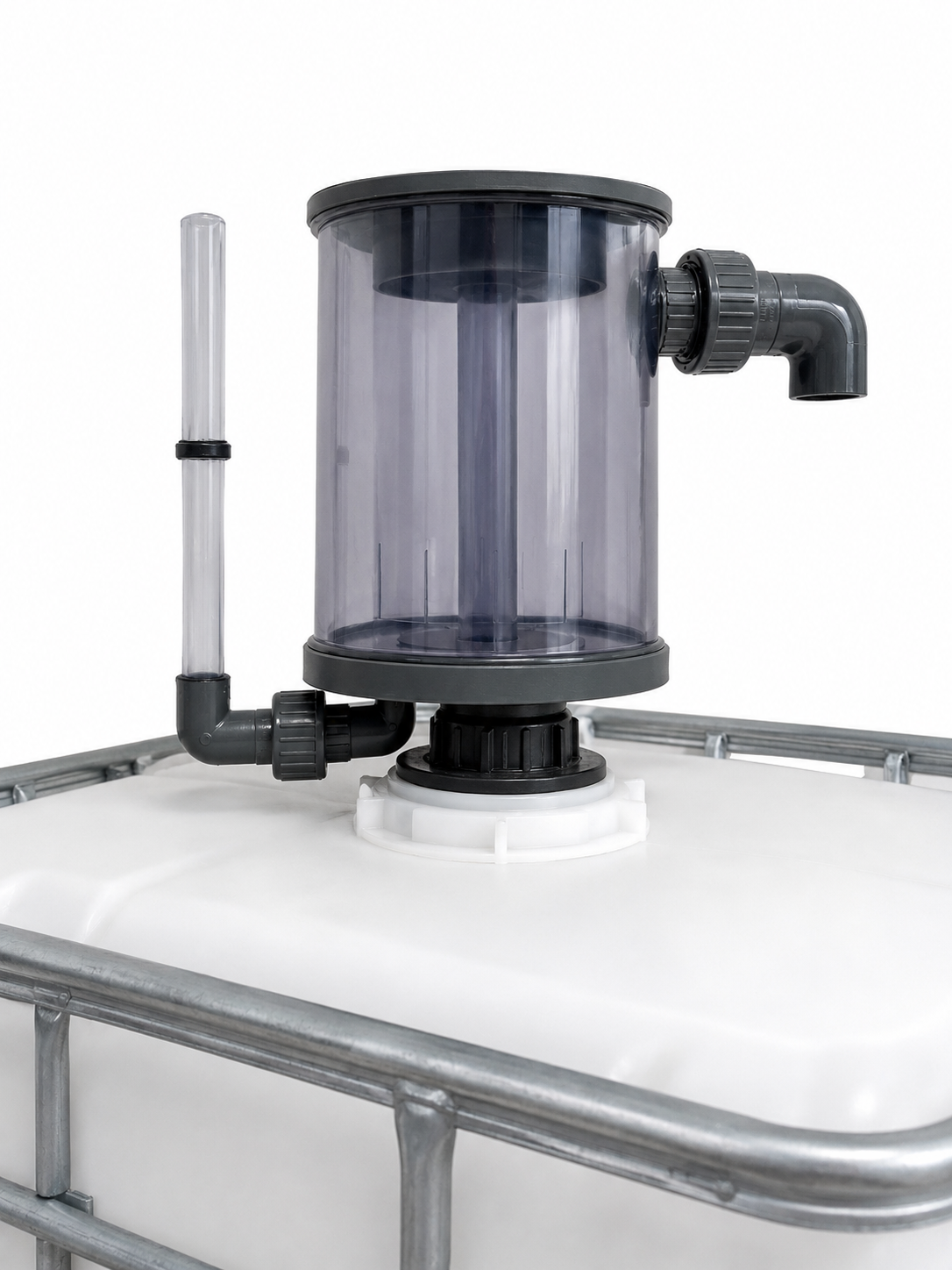

Wenn größere Chemikalienmengen aus IBC-Gebinden dosiert und überwacht werden sollen, ist eine IBC-Dosierstation oder eine mengengesteuerte IBC-Dosieranlage zu prüfen. Wenn es um Abluftführung beim Befüllen eines Dosierbehälters geht, ist das Absorptionsgefäß die passende Komponente.

Befüllleistung und Einsatzgrenzen

Das Absorptionsgefäß ist für eine maximale Befüllleistung von 500 l/h ausgelegt. Bei höheren Befüllleistungen kann der Widerstand des Gefäßes zu groß werden oder die Kontaktzeit über die Waschflüssigkeit nicht mehr ausreichen.

Für deutlich größere Leistungen sind größere Absorber oder Wäscher mit Umwälzpumpe zu prüfen. Mehrere kleine Absorptionsgefäße parallel einzusetzen, ist nur in Sonderfällen sinnvoll und ersetzt keine fachliche Auslegung einer größeren Abluftbehandlung.

Auch die Einsatztemperatur ist zu beachten. Die Temperatur sollte 45 °C nicht überschreiten.

Einbau auf dem Dosierbehälter

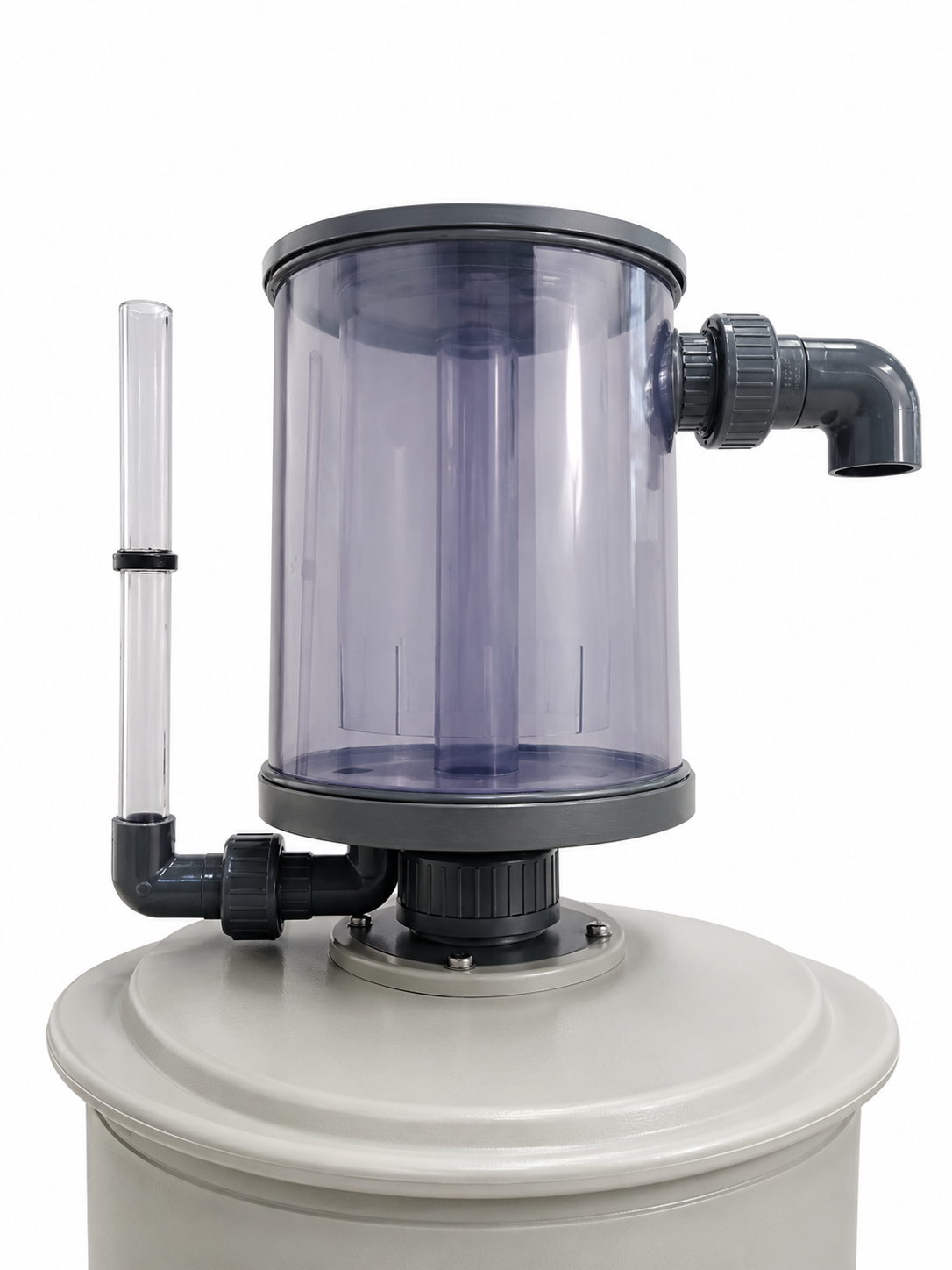

Das Absorptionsgefäß wird über einen DN25-Stutzen auf den Behälter aufgeschraubt. Vor dem Einbau müssen Behälteranschluss, Medium, Befüllrichtung, Entlüftungsführung und Aufstellort geprüft werden.

Wichtig ist, dass das Absorptionsgefäß frei zugänglich bleibt. Die Waschflüssigkeit muss eingefüllt, kontrolliert und bei Bedarf entleert werden können. Außerdem muss der Entlüftungswinkel korrekt in Betriebsstellung gebracht werden.

Bei Chemikalienbehältern sind zusätzlich Arbeitsschutz, persönliche Schutzausrüstung, Auffangwanne, Kennzeichnung und chemische Beständigkeit zu beachten.

Medien und chemische Beständigkeit

Das Absorptionsgefäß muss zum eingesetzten Medium passen. Besonders bei Säuren, Laugen oder ausgasenden Chemikalien sind Werkstoffbeständigkeit, Dichtungen, Temperatur und Konzentration zu prüfen.

Die Hauptanwendung ist die Abluftbehandlung bei ausgasender Salzsäure. Bei anderen Medien muss geprüft werden, welche Waschflüssigkeit geeignet ist und ob das Absorptionsgefäß die entstehenden Dämpfe ausreichend behandeln kann.

Für Chemikalien und Betriebsstoffe ist die Kategorie Chemikalien für Wasseraufbereitung relevant. Für passende Behälter und Aufstellung können Tanks und Lagerbehälter erforderlich sein.

Betrieb und Kontrolle

Im Betrieb sollte regelmäßig geprüft werden, ob das Absorptionsgefäß korrekt gefüllt ist, ob die Betriebsstellung stimmt und ob die Waschflüssigkeit noch ausreichend wirksam ist.

Regelmäßig zu prüfen sind:

• Füllhöhe der Waschflüssigkeit
• pH-Wert der Waschflüssigkeit
• Stellung von Entlüftungswinkel und Schwenkrohr
• Dichtheit am Behälteranschluss
• Zustand des Tauchrohrs
• sichtbare Ablagerungen oder Verschmutzungen
• Befüllleistung des Behälters
• Medium und Konzentration
• Geruch oder austretende Dämpfe
• Arbeitsschutzmaßnahmen am Aufstellort

Wenn die Waschflüssigkeit verbraucht ist oder der pH-Wert unter 8 fällt, sollte die Flüssigkeit komplett erneuert werden.

Grenzen und nicht geeignete Anwendungen

Keine vollständige Abluftreinigungsanlage

Das Absorptionsgefäß ist eine einfache Lösung für Abluftführung über eine Flüssigkeitsvorlage. Es ersetzt keine großtechnische Abluftreinigungsanlage, keinen chemischen Wäscher mit Umwälzpumpe und keine genehmigungspflichtige Abluftbehandlung.

Bei größeren Gasströmen, höheren Befüllleistungen oder strengeren Anforderungen an Emissionen muss eine größere Lösung geprüft werden.

Nicht für beliebig hohe Befüllleistungen

Die maximale Befüllleistung beträgt 500 l/h. Wenn der Behälter schneller befüllt werden soll, muss geprüft werden, ob ein größerer Absorber oder eine technische Abluftbehandlung erforderlich ist.

Mehrere Absorptionsgefäße parallel können nur in Sonderfällen eine Alternative sein. Bei deutlich größeren Leistungen ist eine ausgelegte Wäschereinheit sinnvoller.

Keine Auswahl ohne Mediumangaben

Für die Auswahl reicht der Behälteranschluss allein nicht aus. Entscheidend sind Medium, Konzentration, Ausgasungsverhalten, Befüllleistung, Temperatur, Waschflüssigkeit, Sicherheitsdatenblatt und Aufstellbedingungen.

Ohne diese Angaben lässt sich nicht sicher beurteilen, ob das Absorptionsgefäß zur Anwendung passt.

Passende Ergänzungen

Das Absorptionsgefäß gehört zur Dosiertechnik, ist aber keine Dosierpumpe und keine mengengesteuerte Dosieranlage. Es wird ergänzend zu Dosierbehältern und Chemikalienlagerung eingesetzt.

Für pH-Wert-Anhebung oder Neutralisation kann Natriumhydroxid erforderlich sein. Für passende Chemikalienbehälter und Aufstellung sind Tanks und Lagerbehälter relevant.

Angaben für eine technische Prüfung

Für die Prüfung, ob das Absorptionsgefäß zur Anwendung passt, sind folgende Angaben hilfreich:

• Medium im Dosierbehälter
• Konzentration des Mediums
• Sicherheitsdatenblatt
• Ausgasungsverhalten
• Behältergröße
• vorhandener Anschluss am Behälter
• Befüllleistung in l/h
• Temperatur des Mediums
• Waschflüssigkeit bzw. gewünschte Neutralisation
• Aufstellort
• Entlüftungssituation
• Anforderungen an Arbeitsschutz
• Auffangwanne oder Chemikalienlagerung
• Anzahl der Befüllvorgänge
• gewünschte Kontrollintervalle

Ohne diese Angaben lässt sich die Eignung nur grob beurteilen.


Häufige Fragen zum Absorptionsgefäß

Wofür wird ein Absorptionsgefäß eingesetzt?

Ein Absorptionsgefäß wird eingesetzt, um Abluft oder Abgase beim Befüllen von Chemikalienbehältern über eine Waschflüssigkeitsvorlage zu führen. Dadurch können Dämpfe und Gerüche reduziert oder neutralisiert werden.

Für welche Anwendung ist das Absorptionsgefäß besonders geeignet?

Eine Hauptanwendung ist der Einsatz bei ausgasender Salzsäure. Bei anderen Chemikalien muss geprüft werden, ob Waschflüssigkeit, Werkstoffe und Betriebsbedingungen passen.

Wie wird das Absorptionsgefäß angeschlossen?

Das Absorptionsgefäß wird über einen DN25-Stutzen auf den Behälter aufgeschraubt.

Welche Befüllleistung ist zulässig?

Die maximale Befüllleistung beträgt 500 l/h. Bei größeren Befüllleistungen sollte eine größere Absorberlösung oder ein Wäscher mit Umwälzpumpe geprüft werden.

Welche Temperatur ist zulässig?

Die Einsatztemperatur sollte 45 °C nicht überschreiten.

Welche Waschflüssigkeit wird verwendet?

Als Vorlage wird Wasser mit auf 10 % verdünntem Natriumhydroxid beschrieben. Die Eignung muss zum Medium und zur Sicherheitsanforderung passen.

Wann muss die Waschflüssigkeit erneuert werden?

Die komplette Flüssigkeit sollte erneuert werden, wenn der pH-Wert unter 8 liegt. In der Praxis kann nach einigen Befüllvorgängen gemessen und daraus ein Wechselintervall abgeleitet werden.

Kann das Absorptionsgefäß als Nassbelüfter eingesetzt werden?

Ja, das Absorptionsgefäß kann auch als Nassbelüfter eingesetzt werden.

Ist das Absorptionsgefäß eine Dosieranlage?

Nein. Es dosiert kein Medium in den Wasserstrom. Es ist eine Abluft- bzw. Sicherheitskomponente für Chemikalien- und Dosierbehälter.

Welche Angaben werden für die Auswahl benötigt?

Wichtig sind Medium, Konzentration, Sicherheitsdatenblatt, Befüllleistung, Temperatur, Behälteranschluss, Waschflüssigkeit und Aufstellbedingungen.
