Dosierpumpe mit Sauglanze

Dosierpumpe mit Sauglanze für Wasseraufbereitung und Dosiertechnik

Die Dosierpumpe mit Sauglanze ist ein komplett zusammengestelltes Set für die Dosierung flüssiger Medien aus Kanister oder Dosierbehälter. Sie eignet sich für Anwendungen in der Wasseraufbereitung, Prozesswassertechnik, Schwimmbadwasseraufbereitung, Kesselwasserbehandlung, Heizungswassertechnik, Kühlkreisläufen und weiteren technischen Dosieraufgaben.

Im Mittelpunkt des Sets steht eine Grundfos DDE 6-10 Membrandosierpumpe. Die Pumpe arbeitet mit einem drehzahlgeregelten Schrittmotor und ermöglicht dadurch eine gleichmäßige, pulsationsarme Dosierung auch bei kleinen Dosiermengen. Über die Sauglanze kann das Dosiermedium direkt aus einem Kanister oder Dosierbehälter entnommen werden.

Einsatzbereich der Dosierpumpe mit Sauglanze

Dosierung aus Kanister oder Dosierbehälter

Das Set ist für Anwendungen vorgesehen, bei denen ein flüssiges Dosiermedium aus einem Kanister oder einem separaten Dosierbehälter entnommen und in eine Wasserleitung, Anlage oder Prozessstrecke dosiert werden soll.

Typische Einsatzbereiche sind:

• Wasseraufbereitung

• Trinkwasseraufbereitung

• chemische Industrie

• Schwimmbadwasseraufbereitung

• Kesselwasseraufbereitung

• Heizungsanlagen

• Kühlkreisläufe

• Abwasseraufbereitung

• Waschanlagen

• Ultrafiltrationsprozesse

• Antiscalant-Dosierung für Umkehrosmose und Nanofiltration

• pH-Wert-Anhebung vor Umkehrosmoseanlagen

• Bewässerung

• Papier- und Zellstoffindustrie

• Nahrungsmittel- und Getränkeindustrie

Die konkrete Eignung hängt immer vom Dosiermedium, der Konzentration, dem Gegendruck, der benötigten Dosiermenge, der Anlagensteuerung und den Werkstoffen ab.

Für manuelle oder impulsabhängige Dosierung

Die Dosierpumpe kann manuell betrieben oder über einen Impulseingang angesteuert werden. Dadurch ist sie sowohl für einfache Dosieraufgaben mit fest eingestellter Dosierleistung als auch für Anwendungen mit externer Ansteuerung geeignet.

Für eine mengenproportionale Dosierung über Wasserzähler und Impulssignal kann eine komplette mengengesteuerte Dosieranlage die passendere Lösung sein. Die Dosierpumpe mit Sauglanze ist dagegen die zentrale Einzelkomponente mit Zubehör für Entnahme, Dosierung und Montage.

Abgrenzung zu kompletten Dosieranlagen

Unterschied zur mengengesteuerten Dosieranlage

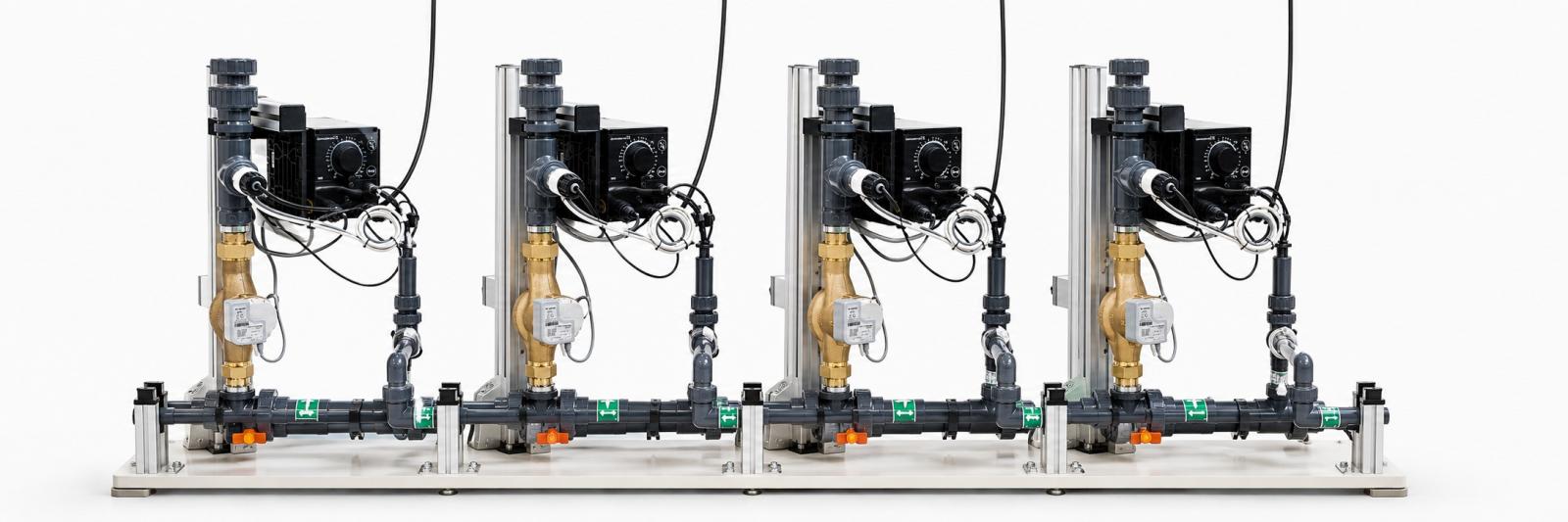

Eine mengengesteuerte Dosieranlage enthält zusätzlich einen Wasserzähler mit Impulsausgang und ist darauf ausgelegt, die Dosiermenge abhängig von der durchfließenden Wassermenge zu steuern. Das ist wichtig, wenn die Dosierung proportional zum Wasserverbrauch erfolgen soll.

Die Dosierpumpe mit Sauglanze ist die passendere Lösung, wenn bereits ein Ansteuersignal vorhanden ist, die Dosierung manuell eingestellt werden soll oder eine vorhandene Anlage um eine Dosierpumpe mit Gebindeentnahme ergänzt wird.

Unterschied zur IBC-Dosierung

Bei Dosieraufgaben aus größeren IBC-Gebinden werden andere Entnahmelösungen benötigt als bei Kanistern oder kleineren Dosierbehältern. Dort sind Ansauglanzen, Schlauchlängen, Entnahmepunkt, Gebindegröße, Leermeldung und Aufstellung anders zu bewerten.

Wenn regelmäßig aus einem IBC dosiert werden soll, sollte eine dafür passende Dosieranlage oder IBC-Entnahmevariante geprüft werden. Die Dosierpumpe mit Sauglanze ist vor allem für Kanister und Dosierbehälter vorgesehen.

Unterschied zur reinen Ersatzpumpe

Dieses Produkt ist kein reines Pumpenersatzteil, sondern ein Set mit Dosierpumpe, Sauglanze und Installationszubehör. Dadurch kann die Dosierung aus einem Kanister oder Dosierbehälter direkt aufgebaut werden, sofern Dosieraufgabe, Medium und Einbausituation passen.

Bei einem Ersatz in einer bestehenden Anlage müssen Pumpentyp, Dosierleistung, Gegendruck, Ansteuerung, Schlauchanschlüsse und bisheriges Dosiermedium geprüft werden.

Dosierpumpe und Funktionsweise

Grundfos DDE 6-10 Membrandosierpumpe

Die im Set enthaltene Dosierpumpe ist eine Grundfos DDE 6-10. Sie arbeitet als Membrandosierpumpe mit drehzahlgeregeltem Schrittmotor. Dadurch kann die Dosierung kontinuierlicher und pulsationsärmer erfolgen als bei einfachen Dosierpumpen mit grober Taktung.

Die Dosiermenge lässt sich über ein Drehrad an der Vorderseite einstellen. Der Einstellbereich von 0,01 bis 100 % ermöglicht eine Anpassung an unterschiedliche Dosieraufgaben. Zusätzlich verfügt die Pumpe über eine Schnellentlüftung, was die Inbetriebnahme und Entlüftung der Dosierleitung erleichtert.

Manuelle Bedienung und Impulseingang

Die Pumpe kann manuell betrieben oder über den Impulseingang angesteuert werden. Bei manueller Betriebsweise wird die Dosierleistung direkt an der Pumpe eingestellt. Bei Impulsbetrieb kann die Pumpe über ein externes Signal angesteuert werden.

Für Anwendungen mit wechselnder Wassermenge ist zu prüfen, ob die vorhandene Signalquelle zur Pumpe passt oder ob eine vollständige Dosieranlage mit Wasserzähler und Impulsausgang erforderlich ist.

Technische Daten

Lieferumfang und Zubehör

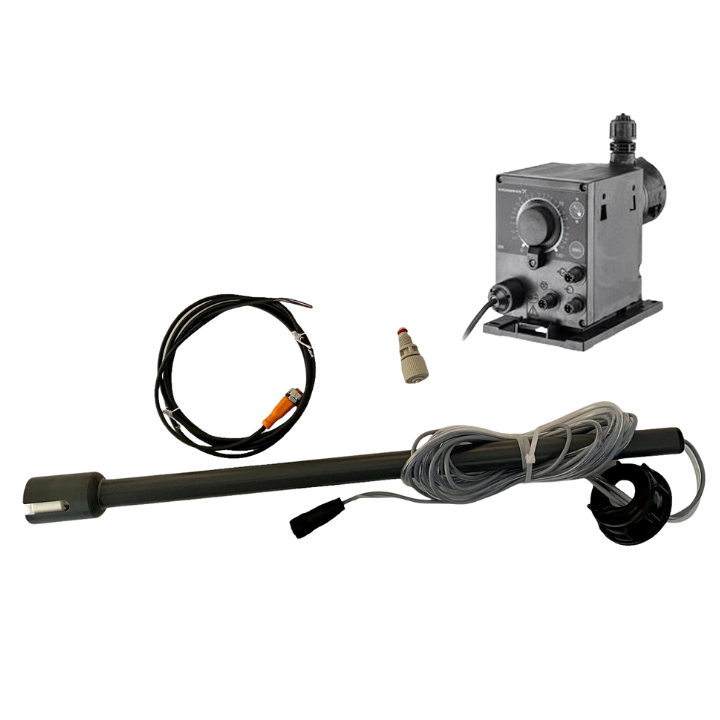

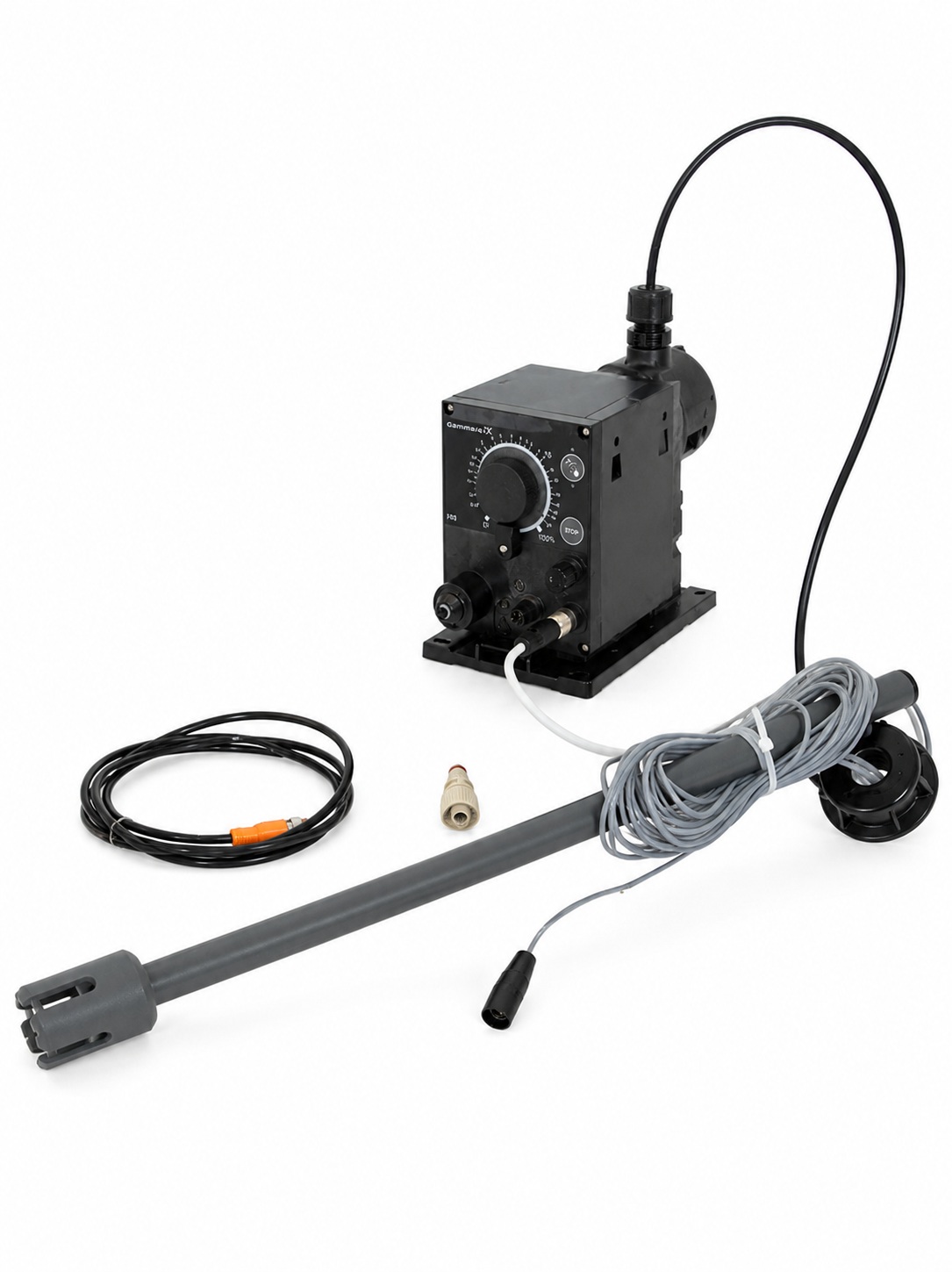

Das Set enthält die zentralen Komponenten für eine Dosierung aus Kanister oder Dosierbehälter. Dazu gehören Dosierpumpe, Sauglanze, Dosierventil, Wandkonsole, Externkabel und Dosierleitung.

Die Wandkonsole wird inklusive Schrauben und Dübeln geliefert. Die Dosierleitung aus PE 6x4 ist 2 m lang. Das Dosierventil ist für Schlauch 6x4 vorgesehen und hat einen Öffnungsdruck von 0,8 bar.

Vor der Installation sollte geprüft werden, ob Schlauchlänge, Anschluss, Impfventilposition, Dosierstelle, Gegendruck und Chemikalienbehälter zur Anwendung passen.

Geeignete Dosiermedien

Die Dosierpumpe ist für flüssige, nicht abrasive, nicht entflammbare und nicht brennbare Medien vorgesehen, sofern diese mit den Werkstoffen und Betriebsbedingungen der Anlage kompatibel sind.

Typische Anwendungen können je nach Auslegung Antiscalant, pH-Korrekturmittel, Konditionierungsmittel oder andere geeignete Dosierlösungen sein. Die chemische Beständigkeit von Pumpe, Sauglanze, Dosierleitung, Dichtungen und Dosierventil muss vor dem Einsatz geprüft werden.

Für Antiscalant-Anwendungen in Umkehrosmose- oder Nanofiltrationsanlagen ist zu beachten: Antiscalant stabilisiert ausfällungsgefährdete Salze im Betrieb, entfernt Härtebildner aber nicht aus dem Wasser. Dosiermenge, Rohwasseranalyse, Recovery und Anlagenfahrweise müssen zusammenpassen.

Einbau und Installation

Montage der Dosierpumpe

Die flexible Montageplatte der Dosierpumpe erlaubt Wand- und Bodenmontage ohne zusätzliches Montagezubehör. Die Pumpe sollte so montiert werden, dass Bedienung, Entlüftung, Dosierleitung, Saugleitung und Wartung gut zugänglich bleiben.

Die Dosierstelle sollte technisch sinnvoll gewählt werden. Entscheidend sind ausreichende Vermischung, passender Gegendruck, Rückschlagfunktion, Zugänglichkeit und chemische Beständigkeit der Rohrleitung.

Sauglanze und Leermeldung

Die Sauglanze wird in den Kanister oder Dosierbehälter eingesetzt. Über den integrierten Niveauschalter kann eine Leermeldung an die Dosierpumpe übergeben werden. Das reduziert das Risiko, dass die Pumpe bei leerem Behälter weiterläuft oder die Dosierung unbemerkt ausfällt.

Bei wechselnden Gebinden müssen Eintauchtiefe, Behälterhöhe, Anschlusskabel und sichere Fixierung der Sauglanze geprüft werden. Die Sauglanze sollte so eingebaut werden, dass sie nicht verkantet, Luft ansaugt oder durch Schmutz im Gebinde blockiert wird.

Betrieb und Kontrolle

Im Betrieb sollten Dosiermenge, Füllstand des Dosiermediums, Dichtheit der Leitungen, Funktion der Leermeldung und Zustand des Dosierventils regelmäßig geprüft werden.

Bei wasserabhängigen Dosieraufgaben sollte zusätzlich kontrolliert werden, ob die Dosiermenge zur durchfließenden Wassermenge passt. Eine falsch eingestellte Dosierung kann zu Unterdosierung, Überdosierung, Ablagerungen, pH-Abweichungen oder Prozessstörungen führen.

Besonders bei Antiscalant-Dosierung vor Umkehrosmoseanlagen oder Nanofiltrationsanlagen sollte die Dosierung regelmäßig mit Betriebsdaten, Wasseranalyse und Anlagenleistung abgeglichen werden.

Grenzen und nicht geeignete Anwendungen

Keine vollständige mengengesteuerte Dosieranlage

Die Dosierpumpe mit Sauglanze ersetzt keine komplette mengengesteuerte Dosieranlage, wenn Wasserzähler, Impulsausgang, Armaturengruppe oder Anschlussstrecke benötigt werden.

Wenn die Dosierung proportional zur Wassermenge erfolgen soll und noch kein passendes Signal vorhanden ist, sollte eine komplette Dosieranlage geprüft werden.

Keine Dosierung ungeeigneter Medien

Die Pumpe ist nicht für abrasive, entflammbare oder brennbare Medien vorgesehen. Außerdem muss jedes Dosiermedium auf chemische Beständigkeit gegenüber Pumpe, Sauglanze, Leitung, Dichtungen und Dosierventil geprüft werden.

Bei stark ausgasenden, kristallisierenden oder viskosen Medien können zusätzliche Anforderungen an Behälter, Belüftung, Entnahme, Schlauchführung, Spülung oder Dosierstelle entstehen.

Keine Auslegung ohne Dosierdaten

Für eine sichere Auslegung reicht die Pumpenleistung allein nicht aus. Erforderlich sind Dosiermedium, Konzentration, gewünschte Dosiermenge, Wassermenge, Gegendruck, Dosierpunkt, Betriebsweise und gewünschte Ansteuerung.

Ohne diese Angaben lässt sich nicht sicher beurteilen, ob die Dosierpumpe richtig dimensioniert ist.

Passende Ergänzungen

Für vollständige Dosieraufgaben können je nach Anwendung zusätzliche Komponenten erforderlich sein. Dazu gehören Dosierbehälter, Wasserzähler, Impulsgeber, Dosierventil, Rückschlagventil, Dosierleitung, Auffangwanne oder geeignete Chemikalien.

Für mengenabhängige Dosieraufgaben sind mengengesteuerte Dosieranlagen relevant. Für Membrananlagen kann eine Antiscalant-Dosierung erforderlich sein. Passende Dosierchemikalien finden Sie unter Chemikalien.

Angaben für eine technische Prüfung

Für die Prüfung, ob die Dosierpumpe mit Sauglanze zur Anwendung passt, sind folgende Angaben hilfreich:

• zu dosierendes Medium

• Konzentration des Dosiermediums

• gewünschte Dosiermenge

• Wassermenge oder Prozessmenge

• kontinuierliche oder impulsabhängige Dosierung

• vorhandenes Impulssignal

• Betriebsdruck an der Dosierstelle

• Länge der Saugleitung und Dosierleitung

• Gebindegröße: Kanister oder Dosierbehälter

• gewünschte Leermeldung

• vorhandene Rohrleitung und Anschlussstelle

• chemische Beständigkeit der Werkstoffe

• Aufstellort und Umgebungstemperatur

• Anwendung: Antiscalant, pH-Korrektur, Konditionierung oder sonstige Dosieraufgabe

• vorhandene Anlage oder Neuinstallation

Ohne diese Angaben lässt sich die Dosierpumpe nur grob beurteilen.

Häufige Fragen zur Dosierpumpe mit Sauglanze

Wofür wird die Dosierpumpe mit Sauglanze eingesetzt?

Die Dosierpumpe mit Sauglanze wird eingesetzt, um flüssige Dosiermedien aus einem Kanister oder Dosierbehälter zu entnehmen und kontrolliert in eine Anlage oder Rohrleitung zu dosieren.

Welche Dosierleistung hat die Pumpe?

Die Grundfos DDE 6-10 hat eine maximale Dosierleistung von 6,0 l/h und einen Einstellbereich von 0,01 bis 100 %. Die tatsächlich benötigte Einstellung hängt von Dosiermedium, Konzentration und Wassermenge ab.

Bis zu welchem Druck kann die Pumpe arbeiten?

Der maximale Druck beträgt 10 bar. Der tatsächliche Betriebsdruck an der Dosierstelle muss zur Pumpe, Leitung und Anwendung passen.

Kann die Pumpe mengenproportional dosieren?

Die Pumpe kann über einen Impulseingang angesteuert werden. Für eine vollständige mengenproportionale Dosierung wird zusätzlich ein passender Wasserzähler oder Impulsgeber benötigt. Wenn diese Komponenten nicht vorhanden sind, ist eine komplette Dosieranlage zu prüfen.

Was macht die Sauglanze?

Die Sauglanze entnimmt das Dosiermedium aus Kanister oder Dosierbehälter. Sie enthält außerdem eine Leermeldung, damit ein leerer Behälter erkannt werden kann.

Für welche Medien ist die Pumpe geeignet?

Die Pumpe ist für flüssige, nicht abrasive, nicht entflammbare und nicht brennbare Medien vorgesehen. Zusätzlich muss die chemische Beständigkeit gegenüber Pumpe, Sauglanze, Dichtungen und Dosierleitung geprüft werden.

Ist das Set für Antiscalant geeignet?

Ja, Antiscalant-Dosierung ist ein typischer Einsatzbereich. Die Dosiermenge muss aber zur Wasseranalyse, Membrananlage, Recovery und Betriebsweise passen.

Ist das Set für pH-Wert-Korrektur geeignet?

Ja, pH-Wert-Anhebung oder andere pH-Korrekturaufgaben können je nach Medium und Anwendung möglich sein. Dabei sind Chemikalienbeständigkeit, Dosiermenge, Vermischung und Sicherheitsanforderungen zu prüfen.

Was ist im Set enthalten?

Das Set enthält Grundfos DDE 6-10 Dosierpumpe, Sauglanze, Dosierventil, Wandkonsole, Externkabel und 2 m PE-Dosierleitung.

Welche Angaben werden für die Auswahl benötigt?

Wichtig sind Dosiermedium, Konzentration, gewünschte Dosiermenge, Wassermenge, Betriebsdruck, Ansteuerung, Gebindegröße und Einbausituation.
