Nanofiltrationsanlage mit Antiscalantdosierung 2 m³/h

Art.Nr.: NFPVC02000

« Zurück zur Kategorie

EUR 21.800,80
Preis netto: EUR 18.320,00

inkl. 19 % USt

  • Lieferzeit auf Anfrage
  • Gewicht 1.510 kg


Zahlungsweisen

PayPal Vorkasse Kreditkarten Lastschrift Sofortüberweisung Barzahlung

Bewertung: 0.0 von 5

Produktbeschreibung

Nanofiltrationsanlageanlage Permeatleistung 2 m³/h
mit Antiscalantdosierung

Vormontierte und betriebsbereite Rahmenanlage mit Kompaktsteuerung

Leistungsdaten der Nanofiltrationsanlage:

Permeatleistung 2 m³/h
Rohwasserzufluss bei 75% Ausbeute 2,67 m³/h
Entsalzungsrate 80-85%
Ausbeute 75-80%
Max. Salzgehalt 1.000 mg/l
Arbeitsdruck 7 bar

Ausstattung der Anlage

  • 35 Liter Dosierbehälter mit Schutzwanne für Antiscalantdosierung

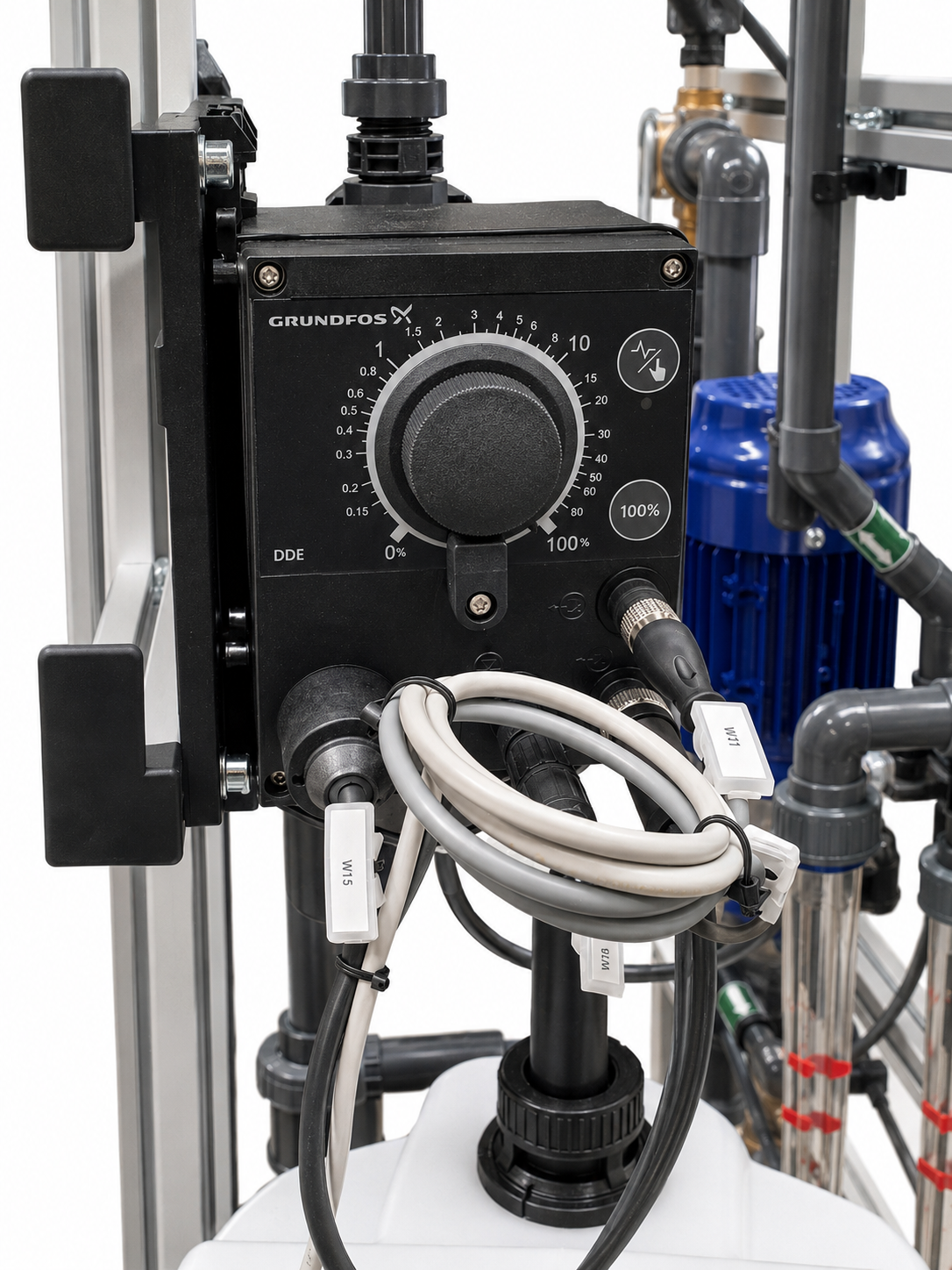

  • Dosierpumpe für Kleinmengen mit Sauglanze und Niveauschalter von Grundfos
  • Wasserzähler mit Impulsmodul für mengengesteuerte Antiscalant Dosierung

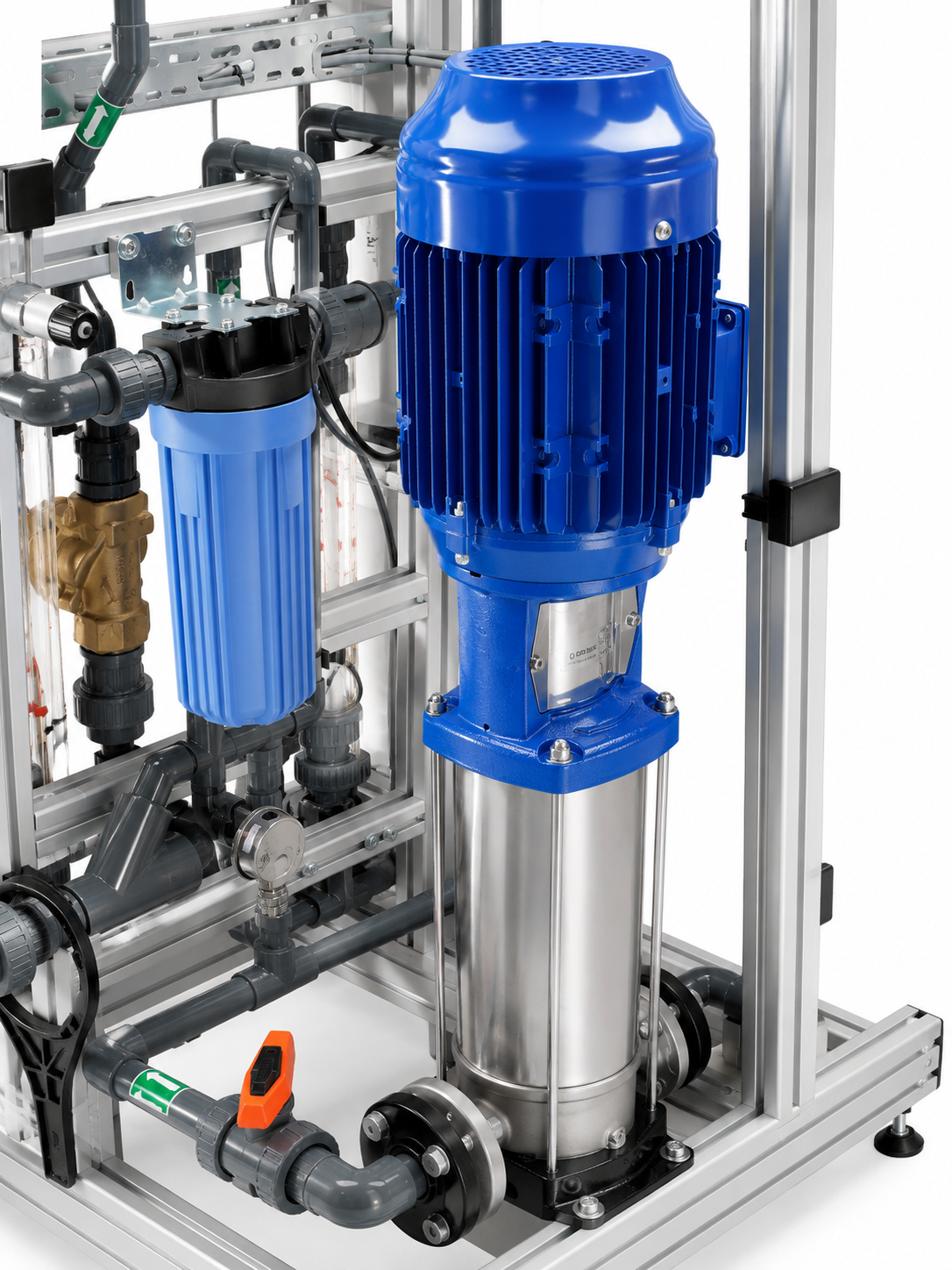

  • Hochdruckpumpe von KSB
  • Nanofiltrationsmembrane mit Druckrohr
  • Feinfilter mit 5 µm
  • Armaturen, Ventile und Durchflussanzeiger von nahmhaften Herstellern aus Deutschland

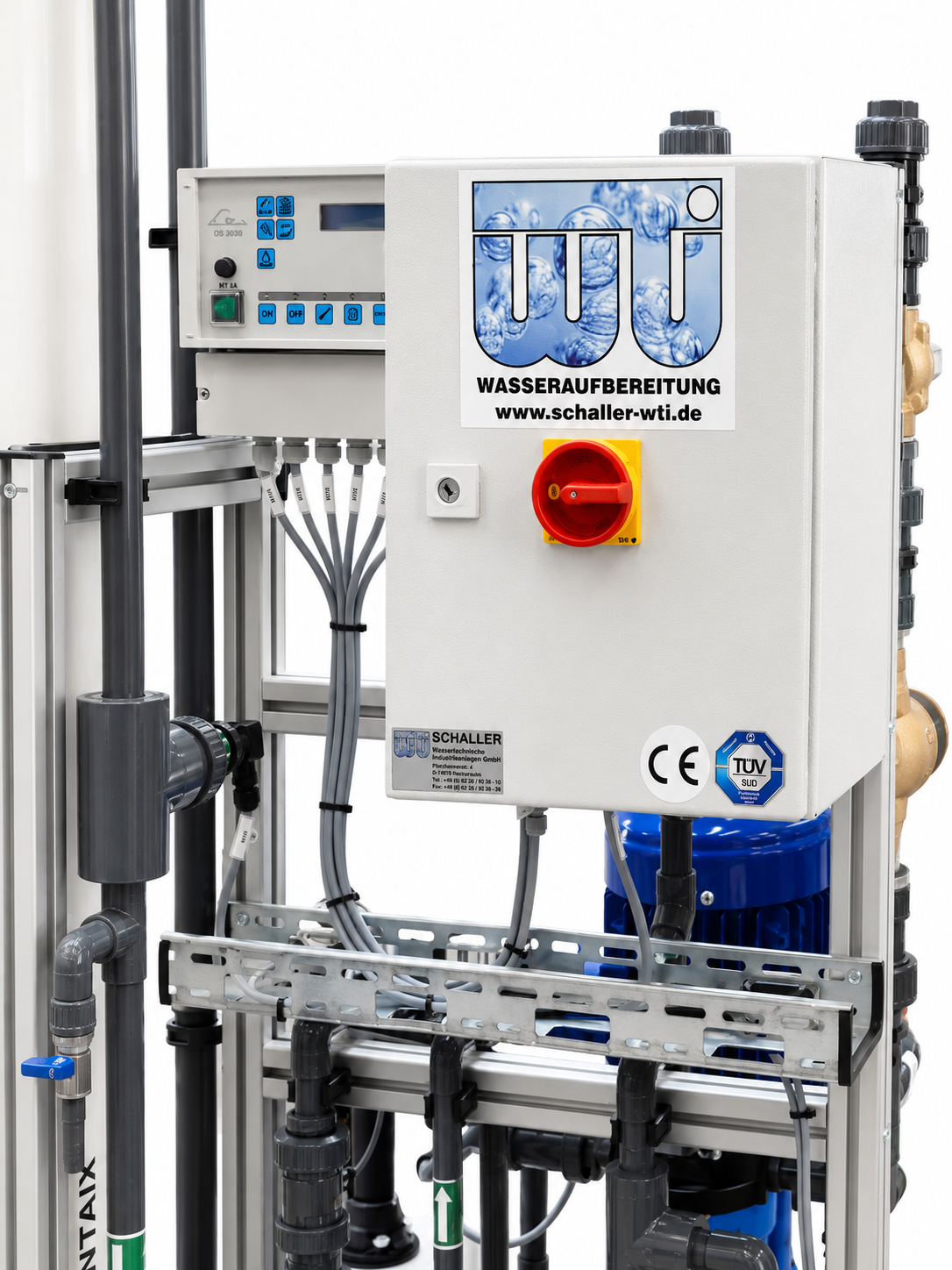

  • Kompaktsteuerung mit Leitfähigkeitssonde
  • Steuerschrank für Lastverteilung
  • Aluminiumrahmen in Leichtbauweise mit Stellfüßen
  • PVC-U Verrohrung
  • Dokumentation (E-Plan, RI Schema, Bedienungsanleitung und Datenblätter)

Nanofiltrationsanlagen Wasseraufbereitungsanlagen

Einfache Technik mit breitem und ökonomischem Anwendungsbereich

Funktionsweise einer Nanofiltrationsanlage

Die Nanofiltration zählt zu den mechanischen Trennverfahren. Die Nanofiltrationsanlagen sind druckbetriebene Membrananlagen mit einem Rückhaltevermögen von ca. 1 Nanometer (0,001 µ). Das Rohwasser wird durch eine Hochdruckpumpe über die Membrane gefahren. Hierbei werden hauptsächlich zweiwertige Ionen und größere Moleküle vom Wasser getrennt. Einwertige Ionen werden so gut wie nicht zurückgehalten. Die molekulare Trenngrenze liegt zwischen 300 und 2000 Da und die Salzrückhaltung bei ca. 80-85%. Die Nanofiltrationsanlage kann mit Ausbeuten von 75-85% gefahren werden. Das Nanofiltrationsverfahren ist ein weitverbreitetes Verfahren aus der Membrantechnologie und wird zur Aufbereitung von Trinkwasser und industriellem Prozesswasser genutzt. Diese Technik hält  vorwiegend zweiwertige Ionen, gelöste Moleküle und kleine Partikel zurück. Der Anlagenaufbau und die Funktion ähnelt der Umkehrosmose Technik. Der größte Unterschied liegt im deutlich geringeren Anlagendruck (Energieeinsparung) und dem Rückhaltevermögen von ca. einem Nanometer.

Anwendungen von Nanofiltrationsanlagen in der Trinkwasseraufbereitung

  • Entfernung von Sulfaten, Chloriden und Fluorid
  • Teilentsalzung ohne den Einsatz von Regenerierchemikalien und einer Abwasserbehandlung
  • Enthärtung von Rohwasser ohne Salz und Probleme mit Verkeimung
  • Entfernung von Bakterien, Keime und Partikel sowie gelöste organische Substanzen

Industrielle Prozesswasseraufbereitung mit Nanofiltration

  • Reduzierung von Trübstoffen und Färbung
  • Entfernung von Bakterien, Keime und Partikel sowie gelöste organische Substanzen

Warum Nanofiltration und nicht Umkehrosmoseanlage?

Umkehrosmoseanlagen sind weit verbreitetet in der Wasseraufbereitung. Der Aufbau und die Verfahrenstechnik der Nanofiltration ist fast identisch. Im Gegensatz zur Umkehrosmose entfernt die Nanofiltration nicht alle Wasserinhaltstoffe und erzeugt somit ein Wasser mit niedriger Leitfähigkeit das aber nicht aggressiv ist und keine Korrosion in Rohrleitungen erzeugt. Der geringe Anlagendruck (7-8 bar) und die höhere Ausbeute (80-85%) macht diese Wasseraufbereitungsanlage zu einem sehr wirtschaftlichen Verfahren.



Nanofiltrationsanlagen - Modern und Nachhaltig!

Vorteile in der Wasseraufbereitung durch Nanofiltration

  • einfache Verfahrenstechnik
  • geringer Platzbedarf
  • geringer Arbeitsaufwand für den Betrieb
  • 100 % Verfügbarkeit, da keine Regeneration notwendig ist
  • geringer Energieverbrauch aufgrund der niedrigen Pumpendrücke (ca. 7 bar)
  • Rückhaltung von Bakterien, Keime und Partikel
  • Rückhaltung gelöster organischer Substanzen

Einsatzbereiche von Nanofiltrationsanlagen

  • Alternative zur Enthärtungsanlage, besonders in Bezug auf Verkeimung
  • Enthärtung ohne Regenerationen
  • Teilenthärtung
  • Reduzierung von Trübung und Einfärbungen in Rohwasser
  • Entfernung organischer Verunreinigungen (Pestizide, Insektizide)
  • Entfernung von Sulfaten, Chloriden und Fluorid
  • Teilentsalzung ohne Verwendung von Chemikalien
  • Entsalzung von organischen Wertstoffen (Pharmazeutische Industrie)
  • Beseitigung von Schädlingsbekämpfungsmitteln
  • Steril Filtration
  • Entsalzung von Milchprodukten
  • Gewinnung von hydrolisierten Proteinen
  • Konzentrierung von Zucker

Die Nanofiltrationsanlage als Alternative zur Enthärtung

Durch die Nanofiltration können sie je nach Rohwasserhärte ein sehr gutes Weichwasser erzeugen. Die Anlage enthärtet nicht nur sondern senkt auch die Leitfähigkeit unter 100 µS/cm. Besonders in Trinkwasseranwendungen erhalten sie somit eine sehr gute Qualität. Nahezu alle Geschmacksstoffe, Medikamentenrückstände und auch Keime sind im Permeat entfernt. Zudem ist das Wasser nicht aggressiv und greift keine Rohrleitungen und Armaturen an.



Verfahrenstechnik der Nanofiltrationsanlage

Bei Trinkwasseranwendungen wird im Zulauf die Konditionierung durch eine Dosierung von Antiscalant Komplexbildnern erreicht. Die Hochdruckpumpe erzeugt einen Druck auf die Nanofiltrationsmembrane. Über eine Leitfähigkeitsmessung im Ausgang wird die Anlage vorgespült und nach Erreichen des Sollwertes vollautomatisch in Betrieb genommen. Da die Anlage im Ausgang drucklos ist wird in einem nachgeschalteten Speichertank das Permeat gesammelt. Über eine Druckerhöhung kann das Permeat dann dem Verbraucher oder Netz zugeführt werden. Werden frequenzgeregelte Pumpen eingesetzt können bei einem Netzbetrieb somit auch Druckschwankungen vermieden werden. Für unterschiedliche Applikationen können verschiedene Membranmaterialien und Anlagenkonfigurationen gewählt werden. Die Nanofiltrationsanlagen werden platzsparend und betriebsbereit geliefert. Die gesamte Anlage lässt sich kompakt auf einem Rahmengestell installieren. Somit fallen keine Montagezeiten für den Aufbau der Anlage an. Lediglich die Verrohrung zur Anlage muss hergestellt werden.

Konzentrat Rückführung

Das Konzentrat das durch die Nanofiltrationsanlage entsteht wird teilweise über eine Konzentrat Rückführung wieder vor die Pumpe geführt. Hiermit wird eine höhere Abströmung über die Membrane erreicht. Somit werden Schmutzpartikel besser abgespült und die Haltbarkeit der Nanofiltrationsmembrane verlängert. Bei Anlagen bis 5 m³/h ist diese Rückführung standartmäßig installiert.

Ausbeute

Die Anlage kann zwischen 75% und 80% Ausbeute gefahren werden. Die Ausbeute einer Nanofiltrationsanlage ist das Verhältnis zwischen Permeat und Rohwasser Zulaufmenge. Je höher die Ausbeute gefahren wird, umso weniger Konzentrat (Abwasser) fällt an. Um Betriebskosten zu sparen ist eine hohe Ausbeute von Vorteil. Je nach Rohwasserqualität und Qualitätsvorgaben des Permeats kann der Abwasseranteil eingestellt werden.

Weniger Abströmung kann eingestellt werden, führt aber zu geringen Standzeiten der Membrane. Je nach Verblockung können die Membrane auch gereinigt werden. Die Reinigung wird hier genauer Beschrieben - Reinigung von Umkehrosmose Membranen.



Funktionsbeschreibung der Nanofiltrationsanlage

Durch ein Anforderungssignal (potenzialfreier Kontakt) startet die Anlage mit dem Vorspülen. Nach einer einstellbaren Vorspülzeit wird die Hochdruckpumpe gestartet und die Nanofiltrationsanlage beginnt mit der Entsalzung. Sobald die Leitfähigkeit im Permeat unter den eingestellten Sollwert (µS/cm) fällt schaltet die Anlage vom Kanalventil auf Permeatausgang und speist in den nachfolgenden Behälter/Prozess ein. Während der Nachspeisung wird die Leitfähigkeit permanent überwacht und garantiert somit gleichbleibende und hohe Qualität. Sobald das Anforderungssignal abfällt stoppt die Nanofiltration automatisch und geht in Wartestellung. Bei längeren Pausen zwischen den Nachspeiseintervallen kann eine Modulspülung einprogrammiert werden die die Verkeimung der Membrane verhindert.

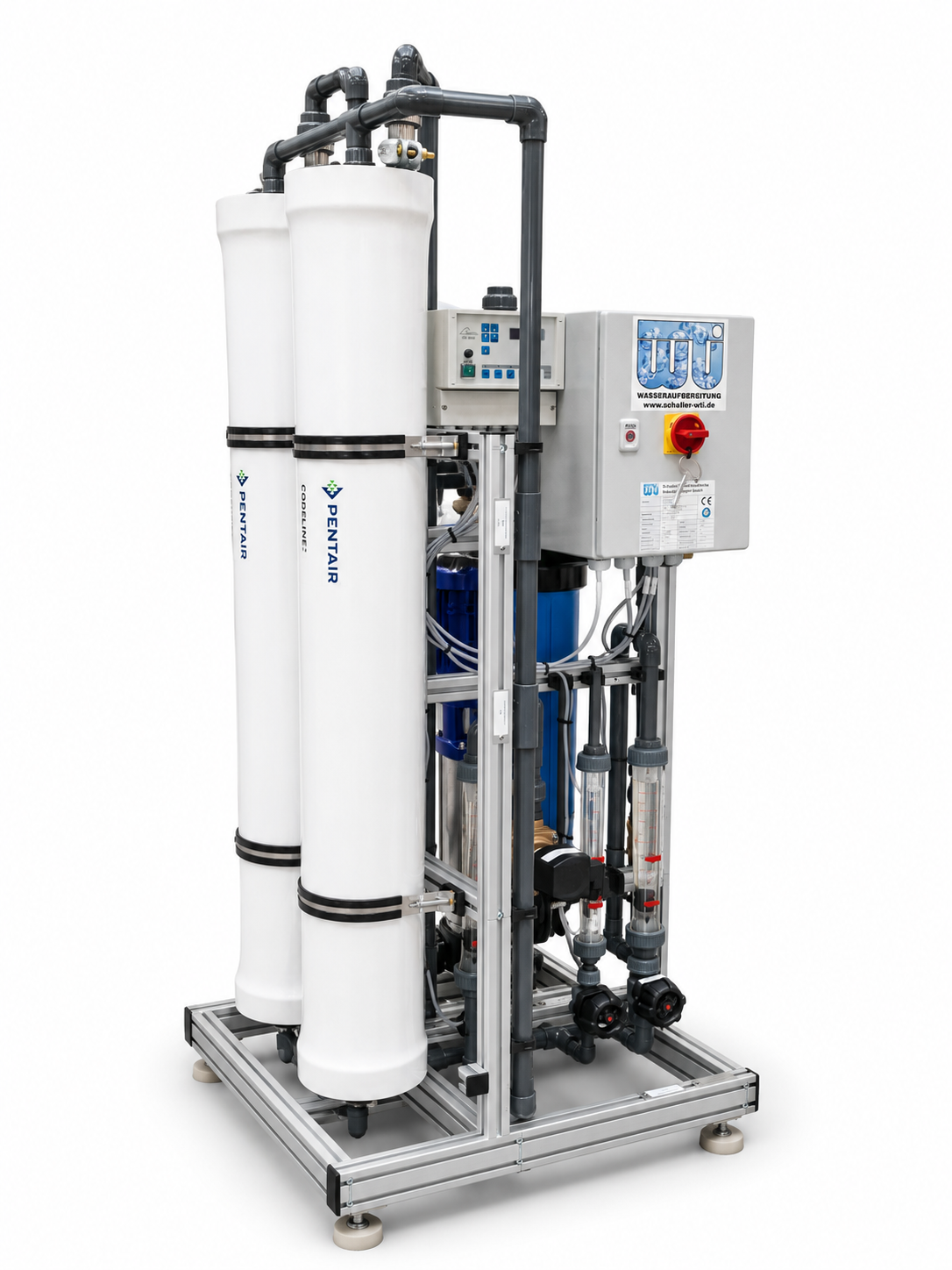

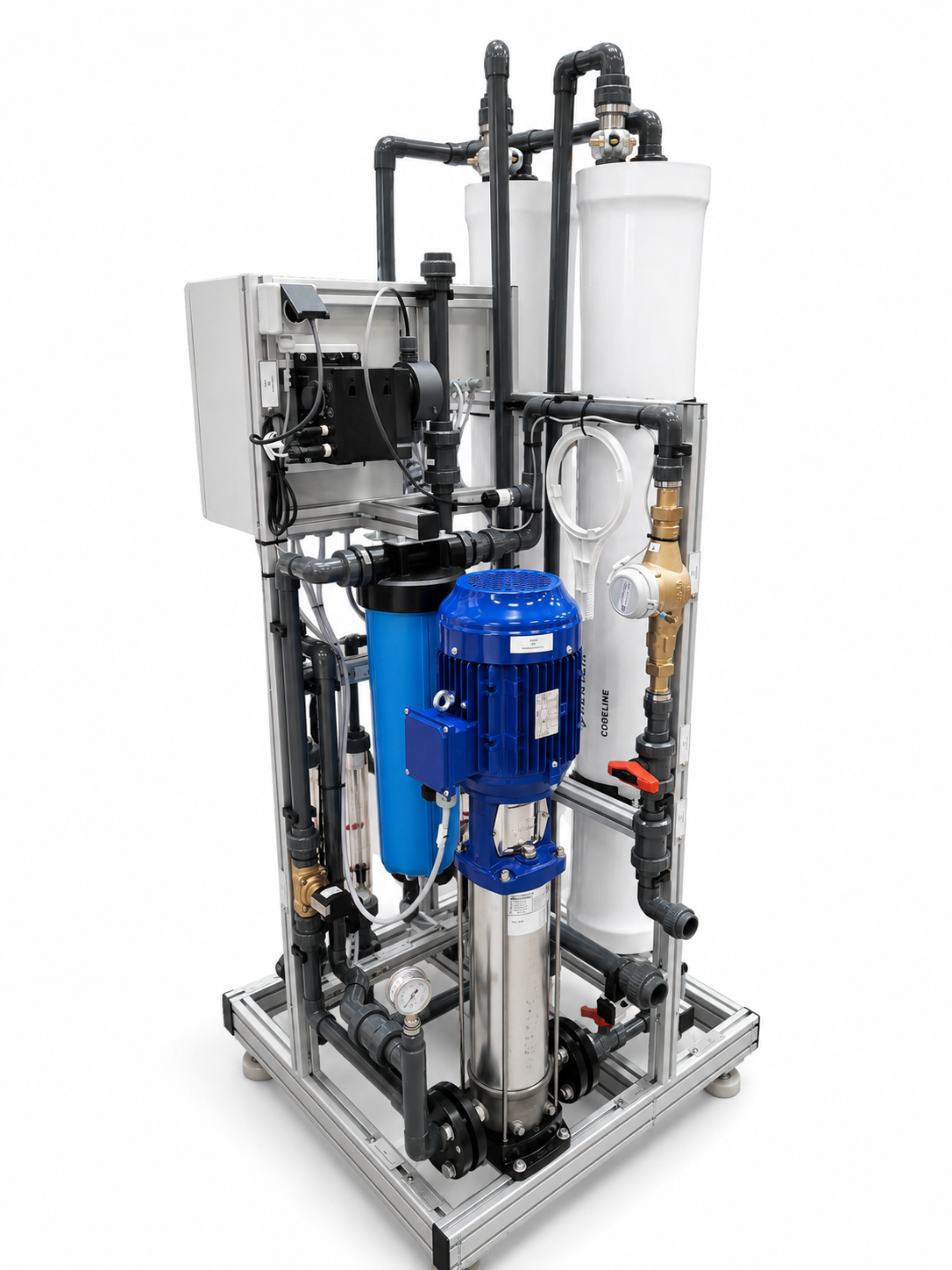

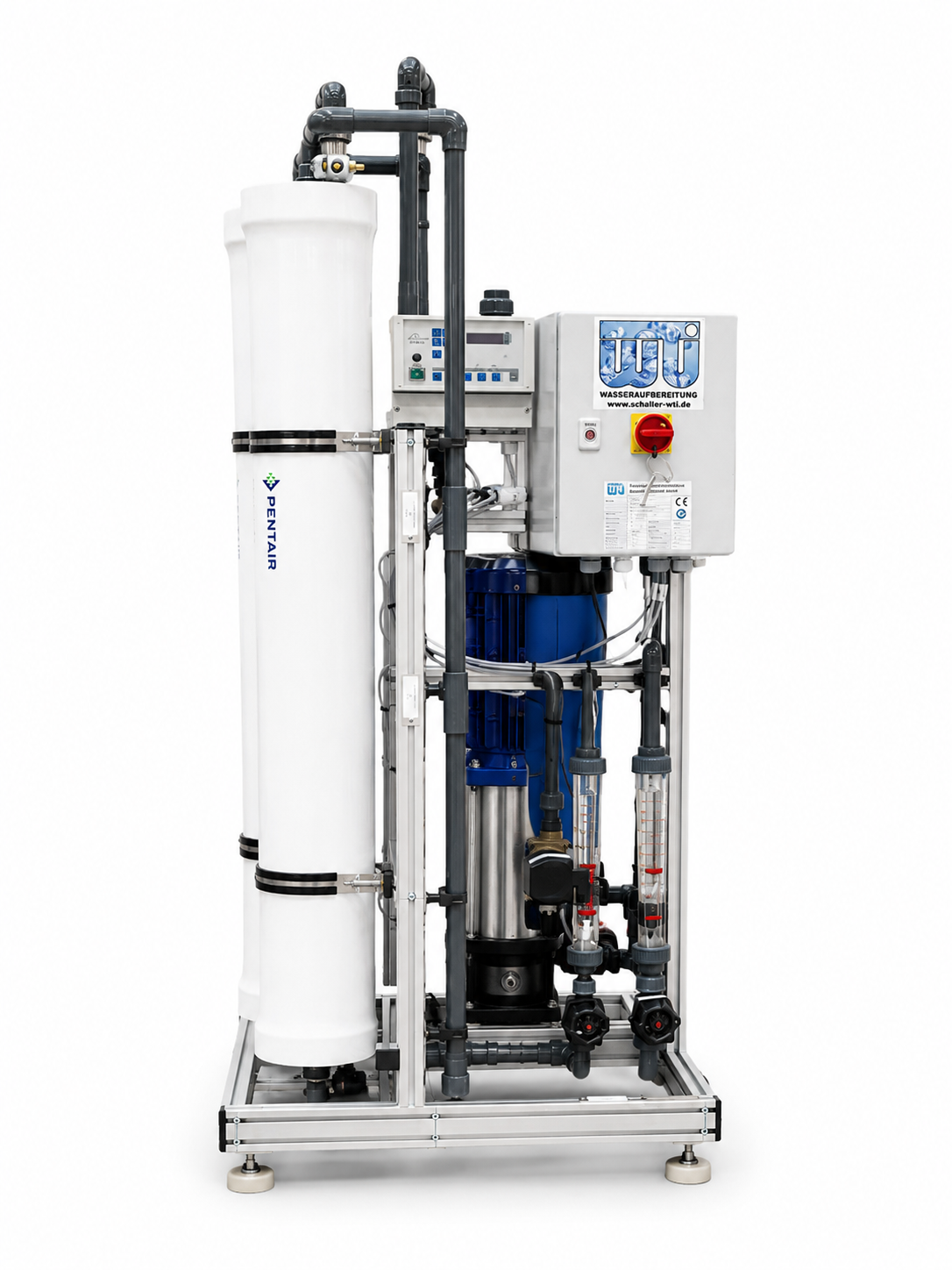

Aufbau der Nanofiltrationsanlage

Die Anlage ist auf einem Aluminium Rahmen mit Nutenprofil sehr platzsparend und kompakt aufgebaut. Der Rahmen ist leicht und transportabel, durch höhenverstellbare Standfüße kann er problemlos und sicher aufgestellt werden. Die Nanofiltrationsanlage ist so konzipiert das die Einbringung durch eine Standardtüre möglich ist. Alle Komponenten sind vormontiert, verkabelt und getestet als Rahmenanlage. Der leichte Aufbau garantiert ein einfaches Handling und eine einfache Montage der Nanofiltration. Häufig wird in der Industrie ein platzsparendes und übersichtliches System erwünscht. Hieran haben wir uns orientiert und gehen gerne auf Ihre individuellen Wünsche ein. Haben sie nur wenig Aufstellfläche zur Verfügung kann die Anlage Ihren Platzverhältnissen angepasst werden. Bitte teilen Sie uns bei Bedarf den verfügbaren Raum mit damit wir prüfen können ob sich dies umsetzten lässt.



Benötigte Anlagenteile und Betriebsmittel zu der Nanofiltrationsanlage

Zum Betrieb der Anlagentechnik werden weitere Komponenten benötigt wie:

  • Systemtrenner und Feinfilter bei Stadtwasser Betrieb
  • Betriebsstoffe wie Rohwasser und Antiscalant (Komplexbinder)
  • Tank mit nachgeschalteter Druckerhöhung

Alle zusätzlichen Komponenten können wir ihnen gerne anbieten und für ihren Anwendungsfall zusammenstellen. Im Onlineshop finden sie auch hierzu passende Systeme.

Voraufbereitung

Zur Konditionierung werden hochwertige Antiscalant Produkte eingesetzt. Dies ermöglicht einen sicheren und langlebigen Betrieb der Nanofiltrationsanlage. Die Dosiertechnik ist in den Anlagen mit Antiscalant Dosierung bereits installiert.



Auslegung und Berechnung der Nanofiltrationsanlage

Zur genauen Berechnung benötigen wir eine Rohwasseranalyse oder eine Analyse ihres Zulaufmediums und ihren gewünschten Wasserbedarf in m³/h. Bei dem Platzbedarf können wir uns nach Absprache auch auf ihre Platzverhältnisse einrichten.



Was uns von anderen Lieferanten unterscheidet und was wir Ihnen an Mehrwert bieten!



  • Umfangreiche kostenlose Beratung und Planung ihrer gewünschten Anlagentechnik
  • Wir sind Kundenorientiert und nicht Umsatzorientiert
  • Alle Pumpen, die Messtechnik und Ventile werden bei uns im Haus vor der Auslieferungngetestet
  • Vormontage der kompletten Anlage
  • Zuverlässige und Langlebige Niederdruckmembrane
  • GFK Drucktrohre aus europäischer Produktion mit überwachter Produktionsqualität
  • Jedes Anlage wird bei uns im Haus auf ihr Rohwasser und die gewünste Qualität programmiert
  • Wir erstellen für jede Anlage ein Datenblatt mit den von uns eingestellten Parametern
  • Reparaturservice und Wartung der gelieferten Anlage
  • Großes Ersatzteillager
  • Kostenlose Angebotserstellung
  • Ausführliche Bedienungsanleitung
  • Kostenlose Entsorgung ihrer Altanlage bei einem Austausch
  • Energiesparende Produktion und nachhaltige Zulieferbetriebe



Bei Fragen sprechen Sie uns bitte an, wir freuen uns auf ihren Kontakt.
