UV Anlage Aquada Maxima 10
Max. 10.500 l/h

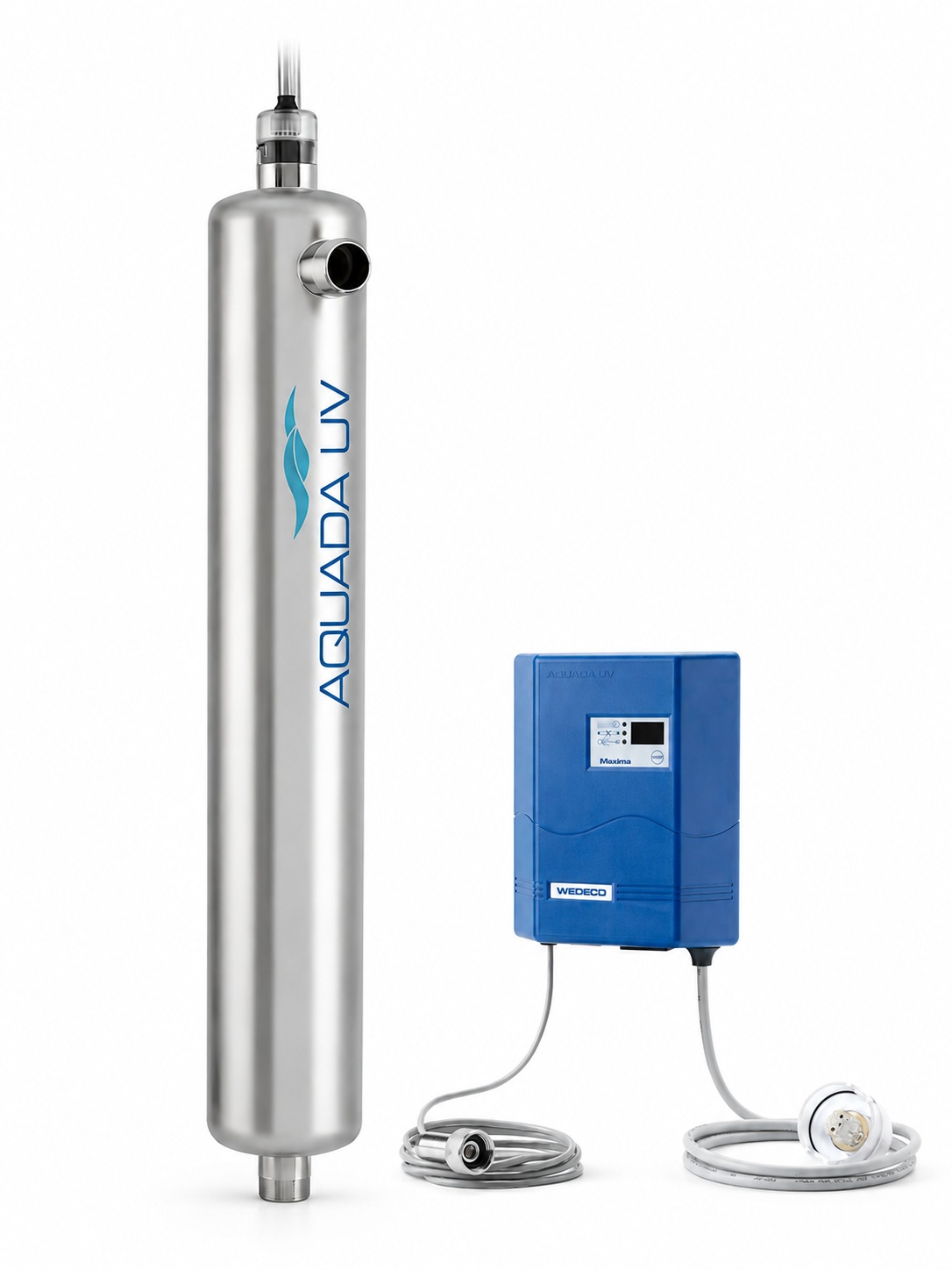

UV Anlage WEDECO Aquada Maxima 10

Die UV Anlage WEDECO Aquada Maxima 10 ist eine leistungsstarke UV-Desinfektionsanlage zur chemikalienfreien Inaktivierung von Mikroorganismen im Wasser. Sie wird eingesetzt, wenn größere Wassermengen hygienisch abgesichert werden sollen und eine Anlage mit UV-Intensitätsüberwachung, digitalem Display und Steuergerät benötigt wird.

Die Anlage ist für klare Wasserqualitäten vorgesehen, zum Beispiel Trinkwasser, Brauchwasser, Prozesswasser oder Brunnenwasser nach geeigneter Vorbehandlung. Die maximale Durchflussleistung liegt bei ca. 10.500 l/h bei 400 J/m².

WEDECO Aquada Maxima 10 für bis zu 10.500 l/h

Funktion und Einsatzbereich

Bei der UV-Desinfektion strömt das Wasser durch den Edelstahlreaktor und wird dort mit UVC-Licht behandelt. Die UV-Strahlung inaktiviert Mikroorganismen, indem sie deren Erbinformation schädigt. Dadurch können sich Keime nicht mehr wirksam vermehren.

Die WEDECO Aquada Maxima 10 arbeitet ohne chemische Desinfektionsmittel. Geschmack, Geruch, Salzgehalt, Härte, Eisen, Mangan, Nitrat oder andere gelöste Inhaltsstoffe werden durch die UV-Anlage nicht entfernt. Sie ist deshalb eine Desinfektionsstufe und keine vollständige Wasseraufbereitung für chemische oder physikalische Wasserprobleme.

Typische Einsatzbereiche sind gewerbliche Hauswasserversorgung, Trinkwasserschutz bei Eigenversorgungsanlagen, Hygieneschutz nach Wasseraufbereitungsanlagen, Gastronomie, Labor, Produktionsbereiche, Brauchwasseranwendungen und technische Wasseraufbereitungssysteme.

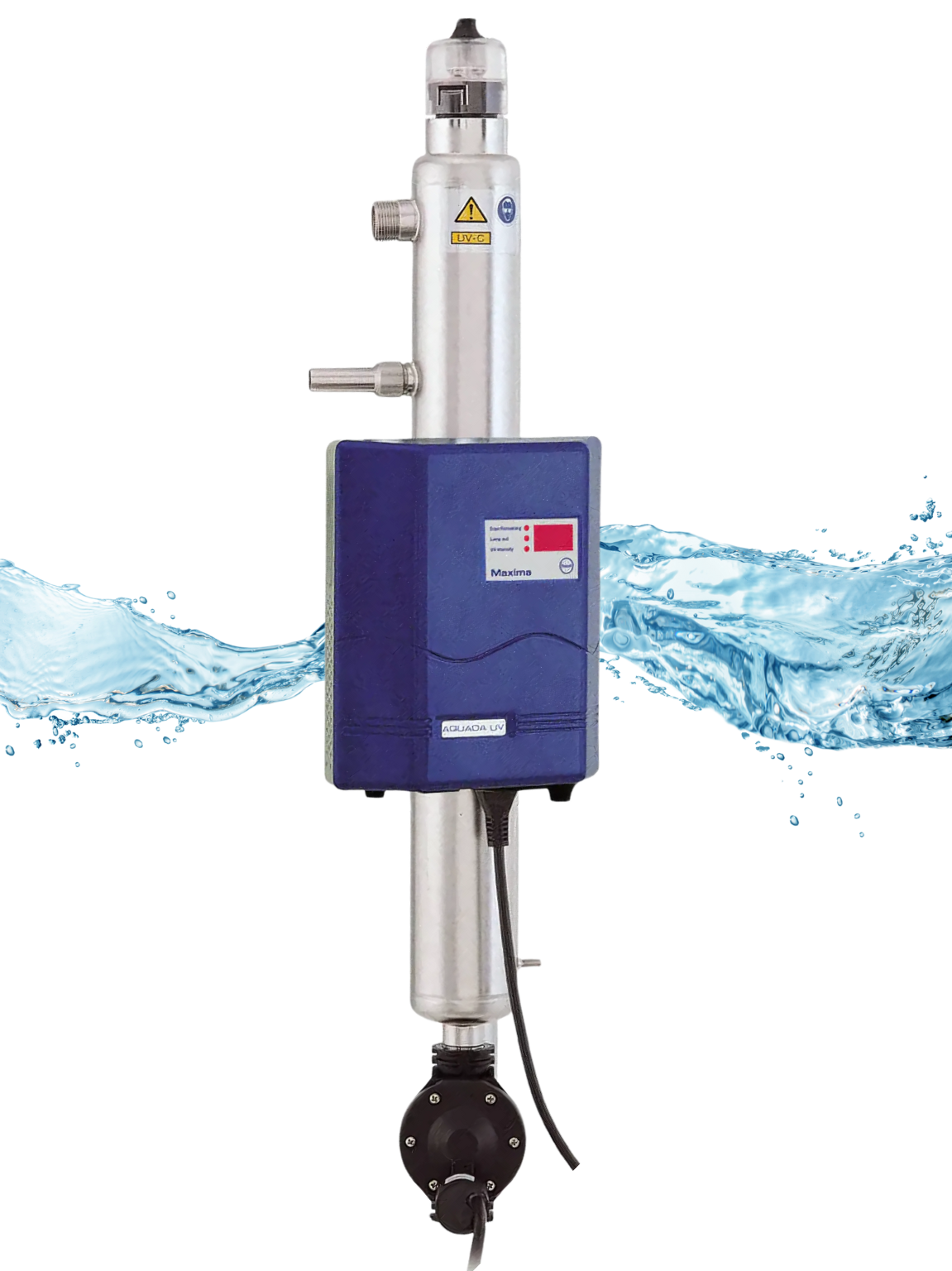

UV-Intensitätsüberwachung und Maxima Control

Die Aquada Maxima 10 ist mit einem Steuergerät Maxima Control ausgestattet. Die Steuerung zeigt Betriebszustand und Strahlerwechsel an und unterstützt damit die regelmäßige Kontrolle der Anlage.

Zusätzlich verfügt die Anlage über ein UV-Überwachungssystem zur Strahlerleistungsmessung sowie ein digitales UV-Intensitätsdisplay. Dadurch lässt sich die UV-Leistung besser überwachen als bei einfachen UV-Anlagen ohne Intensitätsanzeige.

Die Anlage ist horizontal oder vertikal montierbar. Bei der Montage müssen Einbaulage, Wartungszugang, Anschlussposition, Stromversorgung und Wasserführung berücksichtigt werden.

Durchflussleistung und UV-Dosis

Die UV Anlage WEDECO Aquada Maxima 10 ist für ca. 10.500 l/h bei 400 J/m² ausgelegt. Dieser Wert ist für Trinkwasseranwendungen relevant, bei denen eine hohe UV-Dosis gefordert wird.

Für die Auswahl ist nicht nur die Anschlussgröße entscheidend, sondern der maximal gleichzeitig benötigte Durchfluss und die erforderliche UV-Dosis. Wird die Anlage mit zu hohem Durchfluss betrieben, sinkt die Bestrahlungszeit im UV-Reaktor. Die Desinfektionsleistung kann dadurch nicht mehr zur Anwendung passen.

Bei Trinkwasseranwendungen sollte deshalb der Spitzenvolumenstrom der Installation berücksichtigt werden. Wenn eine bestimmte UV-Dosis gefordert ist, muss die Anlagenleistung auf diese Anforderung bezogen geprüft werden.

Anschluss 1 1/2" Innengewinde

Die WEDECO Aquada Maxima 10 besitzt einen Anschluss mit 1 1/2" Innengewinde BSP. Vor dem Einbau sollte geprüft werden, ob die vorhandene Rohrleitung, Verschraubung und Einbausituation dazu passen.

Bei bestehenden Anlagen sind Fotos der Einbausituation, der Rohrleitung und der vorhandenen Anschlüsse hilfreich, um die passende Einbindung zu prüfen.

Einsatz in Wasseraufbereitungsanlagen

Trinkwasser, Brauchwasser und Prozesswasser

Die Aquada Maxima 10 kann zur bakteriologischen Absicherung in Wasseraufbereitungsanlagen eingesetzt werden. Voraussetzung ist eine ausreichende UV-Durchlässigkeit des Wassers.

Trübung, Eisen, Mangan, Huminstoffe, Schwebstoffe oder deutliche Verfärbungen können Mikroorganismen abschirmen und die UV-Wirkung reduzieren. In solchen Fällen muss vor der UV-Stufe eine passende Vorbehandlung vorgesehen werden.

Brunnenwasser nur nach Wasseranalyse und Vorbehandlung

Bei Brunnenwasser sollte eine UV-Anlage nicht isoliert ausgewählt werden. Wenn Keime nachgewiesen wurden, kann eine UV-Stufe sinnvoll sein. Gleichzeitig müssen aber auch Trübung, Eisen, Mangan, Ammonium, pH-Wert und weitere Wasserwerte geprüft werden.

Für UV-Anlagen bei Brunnenwasser ist wichtig, dass vor der UV-Kammer keine störenden Partikel, Eisen- oder Mangantrübungen anliegen. Bei mehreren Wasserproblemen ist Brunnenwasser filtern der passendere Einstieg für die Auswahl der Vorbehandlung.

Abgrenzung zur Aquada Maxima 7

Die Aquada Maxima 10 liegt leistungsmäßig über der UV Anlage Aquada Maxima 7. Entscheidend für die Auswahl ist der Spitzenvolumenstrom bei der geforderten UV-Dosis.

Wenn dauerhaft niedrigere Durchflüsse benötigt werden, kann eine kleinere Ausführung ausreichend sein. Wenn höhere Durchflüsse benötigt werden, sollte eine größere UV-Anlage oder eine projektspezifische Auslegung geprüft werden. Die Auswahl sollte immer anhand der tatsächlichen Anwendung, Wasserqualität und geforderten UV-Dosis erfolgen.

Technische Daten

Lieferumfang und Ausstattung

Zum Lieferumfang gehören:

• UV-Reaktor aus Edelstahl
• original WEDECO UV-Strahler
• Quarzschutzrohr
• Steuergerät Maxima Control
• Wandhalterung
• Installations- und Bedienungsanleitung

Vor dem Einbau sollten Durchflussleistung, Anschlussgröße, Stromversorgung, Einbaulage, Wasserqualität und Wartungszugang geprüft werden.

Wartung und Ersatzteile

Der UV-Strahler ist ein Verschleißteil und muss regelmäßig nach Herstellervorgabe gewechselt werden. Auch wenn ein UV-Strahler noch sichtbar leuchtet, ist das kein sicherer Nachweis für ausreichende Desinfektionsleistung.

Der passende Ersatzstrahler für UV Anlage Aquada 7 und 10 ist für die WEDECO Aquada 7 und Aquada 10 vorgesehen. Der Austausch wird in der Regel nach ca. 9.000 Betriebsstunden beziehungsweise etwa einem Jahr Dauerbetrieb empfohlen.

Das Quarzschutzrohr sollte sauber, unbeschädigt und frei von Belägen sein. Ablagerungen auf dem Quarzschutzrohr können die UV-Übertragung verschlechtern und die Desinfektionsleistung reduzieren.

Beim Strahler- oder Quarzschutzrohrwechsel sollte die Anlage vom Netzstrom getrennt werden. Der UV-Strahler sollte nicht mit bloßen Händen berührt werden, damit keine Fingerabdrücke oder Verschmutzungen auf dem Glas entstehen.

Vorbehandlung und Betriebshinweise

Die UV-Anlage sollte nur mit ausreichend klarem Wasser betrieben werden. Partikel, Trübstoffe, Eisen- oder Manganablagerungen können die UV-Bestrahlung beeinträchtigen.

Bei Rohwasser mit auffälliger Färbung, Geruch, Trübung, erhöhten Eisen- oder Manganwerten oder mikrobiologischer Belastung sollte die UV-Stufe zusammen mit der passenden Vorbehandlung ausgelegt werden.

Die Anlage sollte so eingebaut werden, dass Steuergerät, UV-Reaktor, Strahlerwechsel und Wartung gut zugänglich bleiben. Zusätzlich müssen Betriebsdruck, Temperaturbereich und elektrischer Anschluss eingehalten werden.

Grenzen und Hinweise

Eine UV-Anlage inaktiviert Mikroorganismen, entfernt aber keine chemischen Wasserinhaltsstoffe. Eisen, Mangan, Trübung, Härte, Nitrat, Salze, Geruch, Farbe oder organische Belastungen müssen bei Bedarf mit geeigneten Verfahren separat behandelt werden.

Die Desinfektionsleistung hängt von Wasserqualität, UV-Durchlässigkeit, Durchfluss, Strahlerzustand, Quarzschutzrohrzustand, Einbausituation und Wartungszustand ab. Bei Trinkwasseranwendungen sollte die Wasserqualität mikrobiologisch geprüft und die Anlage passend zur Anwendung ausgelegt werden.

Angaben für Rückfragen

Für die technische Prüfung oder Auswahl sind folgende Angaben hilfreich:

• maximaler gleichzeitiger Durchfluss
• geforderte UV-Dosis
• Anwendung, zum Beispiel Trinkwasser, Brunnenwasser, Brauchwasser oder Prozesswasser
• mikrobiologischer Befund, falls vorhanden
• Trübung, Eisen, Mangan und Färbung des Wassers
• vorhandene Vorbehandlung
• vorhandene Anschlussgröße und Rohrleitung
• verfügbare Einbaulänge
• gewünschte Montageposition, horizontal oder vertikal
• gewünschte Verwendung als Neuanlage, Ersatzanlage oder Ergänzung einer bestehenden Wasseraufbereitung
