UV Anlage Spektron 5.1e DVGW
Max. 4.700 l/h
Inkl. Versandkosten

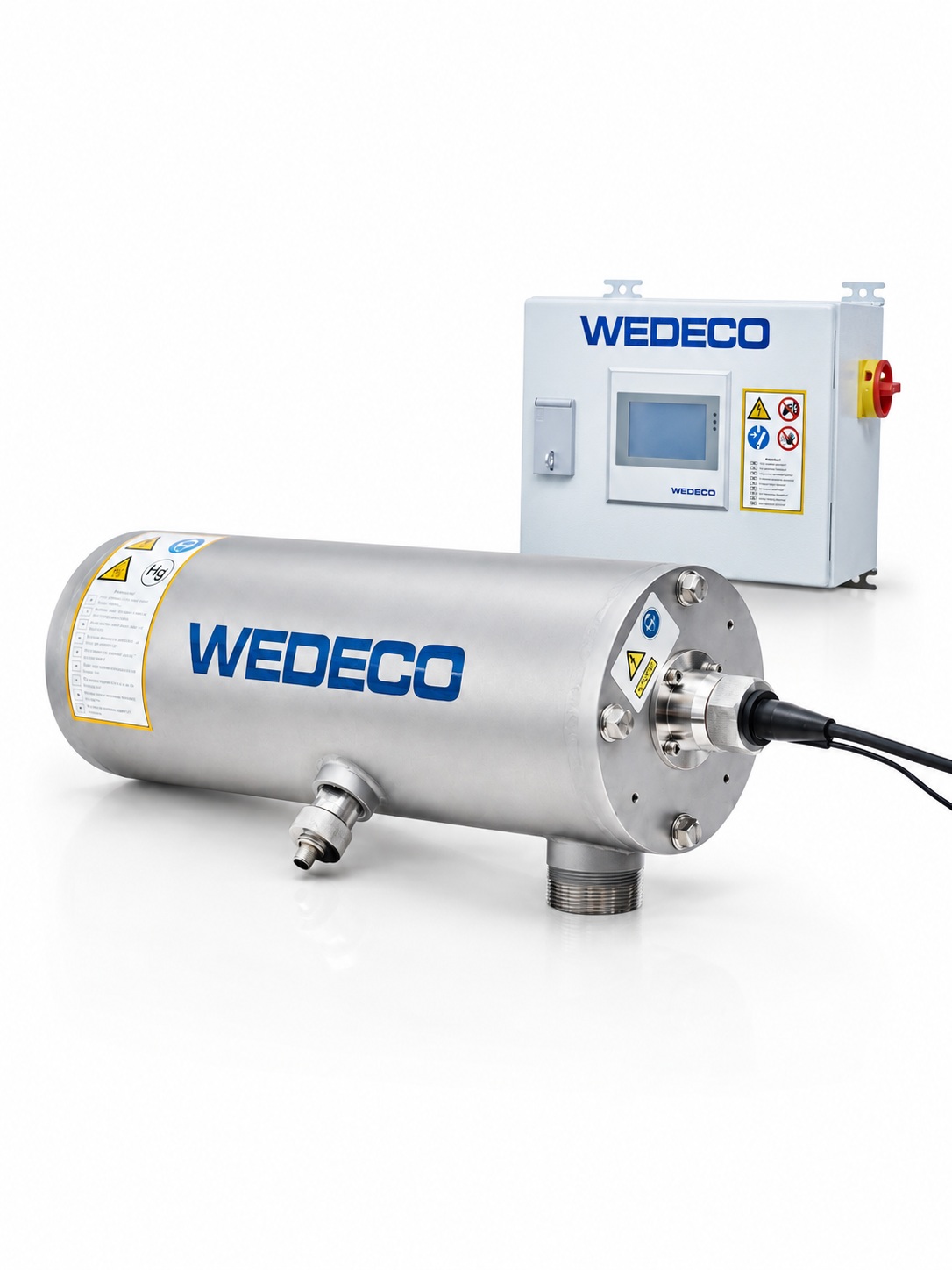

UV Anlage Spektron 5.1e DVGW

Die UV Anlage Spektron 5.1e DVGW ist ein zertifiziertes UV-Desinfektionssystem für die chemikalienfreie Inaktivierung von Mikroorganismen im Wasser. Sie wird eingesetzt, wenn eine normkonforme UV-Desinfektion mit Überwachung, UV-Sensorik, ECO-Touch-Steuerung und definierter UV-Dosis erforderlich ist.

Die Spektron 5.1e ist für industrielle, gewerbliche und kommunale Anwendungen vorgesehen. Die maximale Durchflussleistung liegt bei 4,7 m³/h bei einer zertifizierten UV-Dosis von 400 J/m².

Spektron 5.1e DVGW für bis zu 4,7 m³/h

Zertifizierte UV-Desinfektion

Bei der UV-Desinfektion strömt das Wasser durch die Edelstahl-Bestrahlungskammer und wird dort mit UVC-Licht behandelt. Die UV-Strahlung inaktiviert Mikroorganismen, indem sie deren Erbinformation schädigt. Dadurch können sich Keime nicht mehr wirksam vermehren.

Die Spektron 5.1e ist für Anwendungen mit höheren Anforderungen an Überwachung und Betriebssicherheit ausgelegt. Die Anlage arbeitet mit einer zertifizierten UV-Dosis von 400 J/m² und ist für einen Betriebsbereich von 0,98 bis 4,7 m³/h bei einer UV-Transmission von 70 bis 98,3 % vorgesehen.

Die UV-Anlage entfernt keine gelösten Wasserinhaltsstoffe. Härte, Eisen, Mangan, Nitrat, Salze, Trübung, Farbe oder Geruch werden durch UV-Desinfektion nicht beseitigt. Die UV-Stufe dient ausschließlich der mikrobiologischen Absicherung.

DVGW-Ausführung für anspruchsvolle Anwendungen

Die Spektron-Baureihe ist für Anwendungen geeignet, bei denen eine DVGW-Ausführung beziehungsweise eine normkonforme UV-Desinfektion gefordert oder gewünscht ist. Das ist besonders relevant bei Trinkwasseranwendungen, öffentlichen oder gewerblichen Installationen und technischen Anlagen mit dokumentierten Anforderungen an die Desinfektionsleistung.

Die Bestrahlungsstärke wird gemäß DIN 19294-3 gemessen und in W/m² angezeigt. Dadurch kann die UV-Leistung überwacht und in die Anlagenführung eingebunden werden.

ECO-Touch-Steuerung und Schnittstellen

Die Spektron 5.1e ist mit einer ECO-Touch-Steuerung ausgestattet. Die Steuerung verfügt über passwortgeschützte Bedienebenen, grafisches Display, Störmeldeausgänge und Schnittstellen zur Einbindung in übergeordnete Steuerungen.

Zur Ausstattung gehören unter anderem digitale Eingänge, ein analoger Eingang für Durchfluss, ein Analogausgang für die Bestrahlungsstärke sowie potenzialfreie Kontakte für Alarm, Voralarm und Durchflussfreigabe. Dadurch eignet sich die Anlage für technische Wasseraufbereitungssysteme, bei denen Betriebszustände überwacht oder an eine SPS weitergegeben werden sollen.

Zusätzlich stehen Betriebsstundenzähler, Einschaltzyklen, Statusmeldungen und Temperaturüberwachung der UV-Kammer zur Verfügung.

Einsatz in Wasseraufbereitungsanlagen

Trinkwasser, Prozesswasser und technische Anwendungen

Die Spektron 5.1e kann zur mikrobiologischen Absicherung von Trinkwasser, Prozesswasser, Kühlwasser, Reinstwasseranwendungen und technischen Kreisläufen eingesetzt werden. Voraussetzung ist, dass die Wasserqualität zur UV-Behandlung passt.

Trübung, Eisen, Mangan, Huminstoffe, Schwebstoffe oder deutliche Verfärbungen können die UV-Durchlässigkeit verschlechtern und Mikroorganismen abschirmen. In solchen Fällen muss vor der UV-Anlage eine passende Vorbehandlung vorgesehen werden.

Brunnenwasser nur nach Analyse und Vorbehandlung

Bei Brunnenwasser sollte eine UV-Anlage nicht isoliert ausgewählt werden. Wenn Keime nachgewiesen wurden, kann eine UV-Stufe sinnvoll sein. Gleichzeitig müssen aber auch Trübung, Eisen, Mangan, Ammonium, pH-Wert, organische Belastung und weitere Wasserwerte geprüft werden.

Für UV-Anlagen bei Brunnenwasser ist wichtig, dass vor der UV-Kammer keine störenden Partikel, Eisen- oder Mangantrübungen anliegen. Bei mehreren Wasserproblemen ist Brunnenwasser filtern der passendere Einstieg für die Auswahl der Vorbehandlung.

Abgrenzung zur Spektron 2.1e

Die Spektron 5.1e liegt leistungsmäßig über der UV Anlage Spektron 2.1e DVGW. Entscheidend für die Auswahl ist der Spitzenvolumenstrom bei der geforderten UV-Dosis, die UV-Transmission des Wassers und die Einbausituation.

Wenn dauerhaft niedrigere Volumenströme benötigt werden, kann die kleinere Spektron-Ausführung ausreichend sein. Wenn höhere Durchflussleistungen benötigt werden, sollte eine größere Spektron-Variante oder eine projektspezifische Auslegung geprüft werden.

Technische Daten

Lieferumfang und Ausstattung

Zum Lieferumfang beziehungsweise zur Ausstattung gehören:

• UV-Bestrahlungskammer Spektron 5.1e
• Ecoray-VLR5-UV-Lampe
• Quarzglas-Lampenhülle
• UV-Sensor
• ECO-Touch-Steuerung
• Anschlüsse je nach Ausführung
• Bedien- und Überwachungskomponenten der Spektron-Baureihe

Vor dem Einbau sollten Durchflussleistung, UV-Transmission, Anschlussausführung, Betriebsdruck, Wassertemperatur, Stromversorgung, Einbaulage und Wartungszugang geprüft werden.

Wartung und Ersatzteile

Der UV-Strahler ist ein Verschleißteil und muss regelmäßig nach Herstellervorgabe gewechselt werden. Auch wenn ein UV-Strahler noch sichtbar leuchtet, ist das kein sicherer Nachweis für ausreichende Desinfektionsleistung.

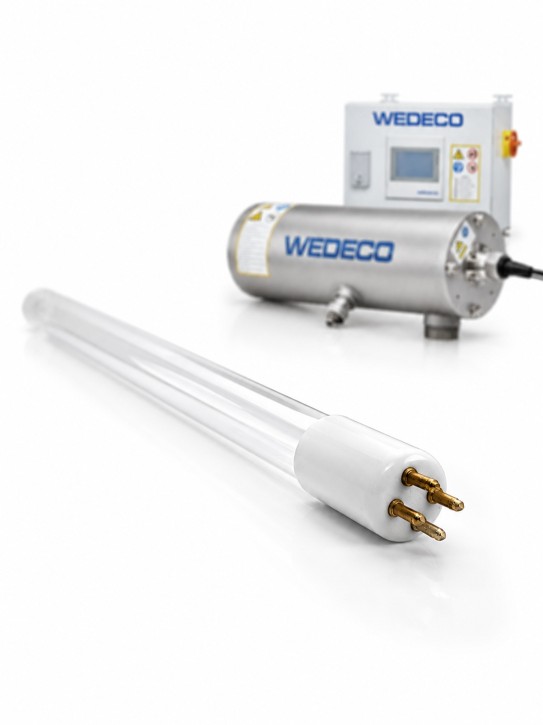

Der passende Ersatz UV-Strahler für Spektron 5.1e Ecoray VLR5 ist für die Spektron 5.1e vorgesehen. Der Ersatzstrahler hat 70 W Leistung und eine Nutzungsdauer von bis zu 12.000 Betriebsstunden.

Das Quarzglas muss sauber, unbeschädigt und frei von Belägen sein. Ablagerungen auf dem Quarzglas können die UV-Übertragung verschlechtern und die Desinfektionsleistung reduzieren.

Beim Strahler- oder Quarzglaswechsel sollte die Anlage vom Netzstrom getrennt werden. Der UV-Strahler sollte nicht mit bloßen Händen berührt werden, damit keine Fingerabdrücke oder Verschmutzungen auf dem Glas entstehen.

Vorbehandlung und Betriebshinweise

Die UV-Anlage sollte nur mit ausreichend klarem Wasser betrieben werden. Partikel, Trübstoffe, Eisen- oder Manganablagerungen können die UV-Bestrahlung beeinträchtigen.

Bei Rohwasser mit auffälliger Färbung, Geruch, Trübung, erhöhten Eisen- oder Manganwerten oder mikrobiologischer Belastung sollte die UV-Stufe zusammen mit der passenden Vorbehandlung ausgelegt werden.

Die Anlage sollte so eingebaut werden, dass UV-Kammer, UV-Strahler, Quarzglas, Sensor und Steuerung gut zugänglich bleiben. Zusätzlich müssen Betriebsdruck, Temperaturbereich, Anschlussausführung und elektrische Versorgung eingehalten werden.

Grenzen und Hinweise

Eine UV-Anlage inaktiviert Mikroorganismen, entfernt aber keine chemischen Wasserinhaltsstoffe. Eisen, Mangan, Trübung, Härte, Nitrat, Salze, Geruch, Farbe oder organische Belastungen müssen bei Bedarf mit geeigneten Verfahren separat behandelt werden.

Die Desinfektionsleistung hängt von Wasserqualität, UV-Transmission, Durchfluss, Lampenzustand, Quarzglaszustand, Sensorik, Einbausituation und Wartungszustand ab. Bei Trinkwasseranwendungen sollte die Wasserqualität mikrobiologisch geprüft und die Anlage passend zur Anwendung ausgelegt werden.

Angaben für Rückfragen

Für die technische Prüfung oder Auswahl sind folgende Angaben hilfreich:

• maximaler gleichzeitiger Durchfluss
• geforderte UV-Dosis
• UV-Transmission des Wassers, falls vorhanden
• Anwendung, zum Beispiel Trinkwasser, Brunnenwasser, Prozesswasser oder Kühlwasser
• mikrobiologischer Befund, falls vorhanden
• Trübung, Eisen, Mangan und Färbung des Wassers
• vorhandene Vorbehandlung
• gewünschte Anschlussausführung, 2" Innengewinde oder DN50-Flansch
• vorhandener Betriebsdruck
• verfügbare Einbaulänge und Wartungszugang
• Anforderungen an DVGW-Ausführung, Überwachung oder SPS-Einbindung
• gewünschte Verwendung als Neuanlage, Ersatzanlage oder Ergänzung einer bestehenden Wasseraufbereitung
