Clack Zentralsteuerventil
Typ CI - WS 1,25"
Mengengesteuert

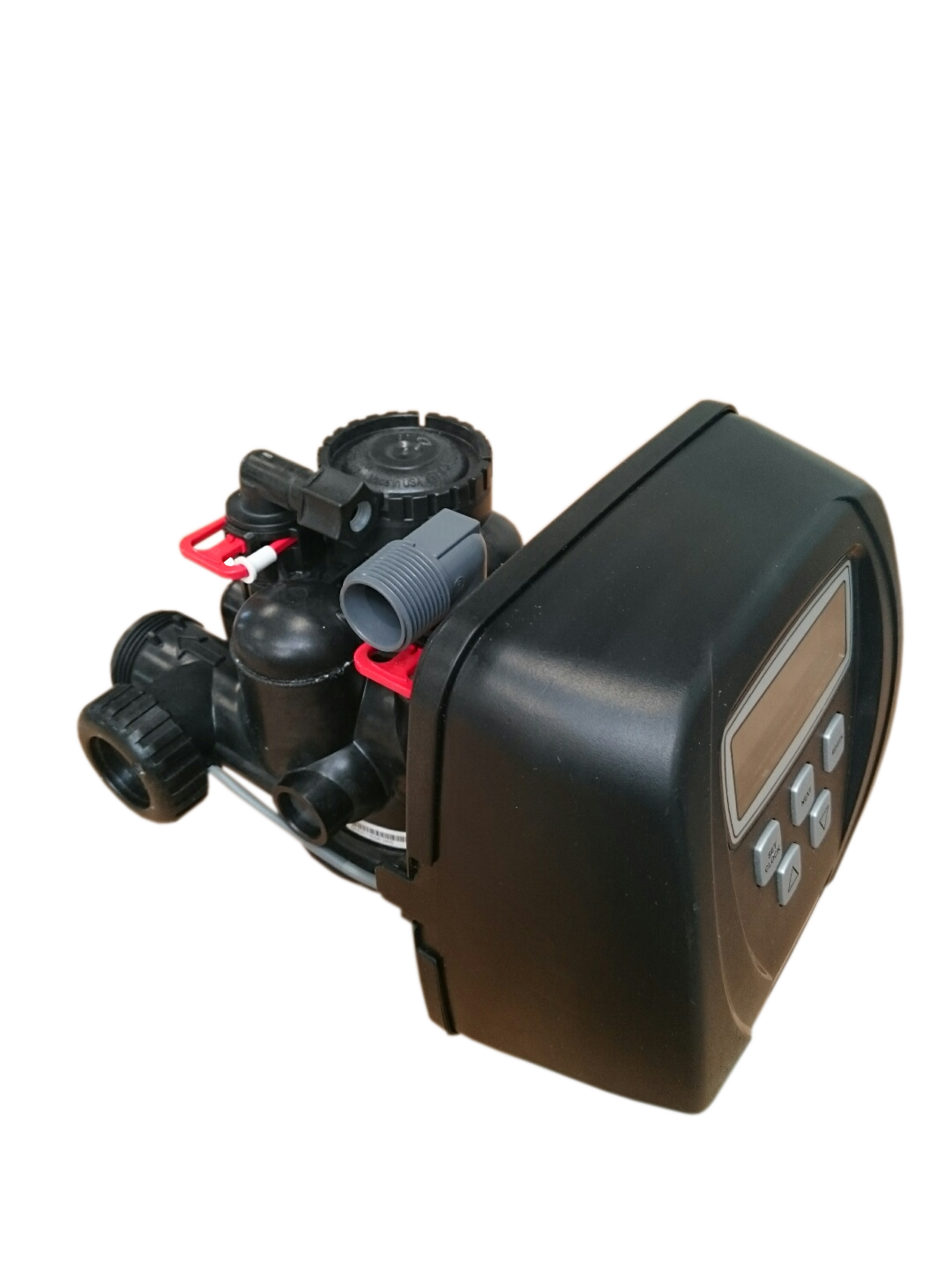

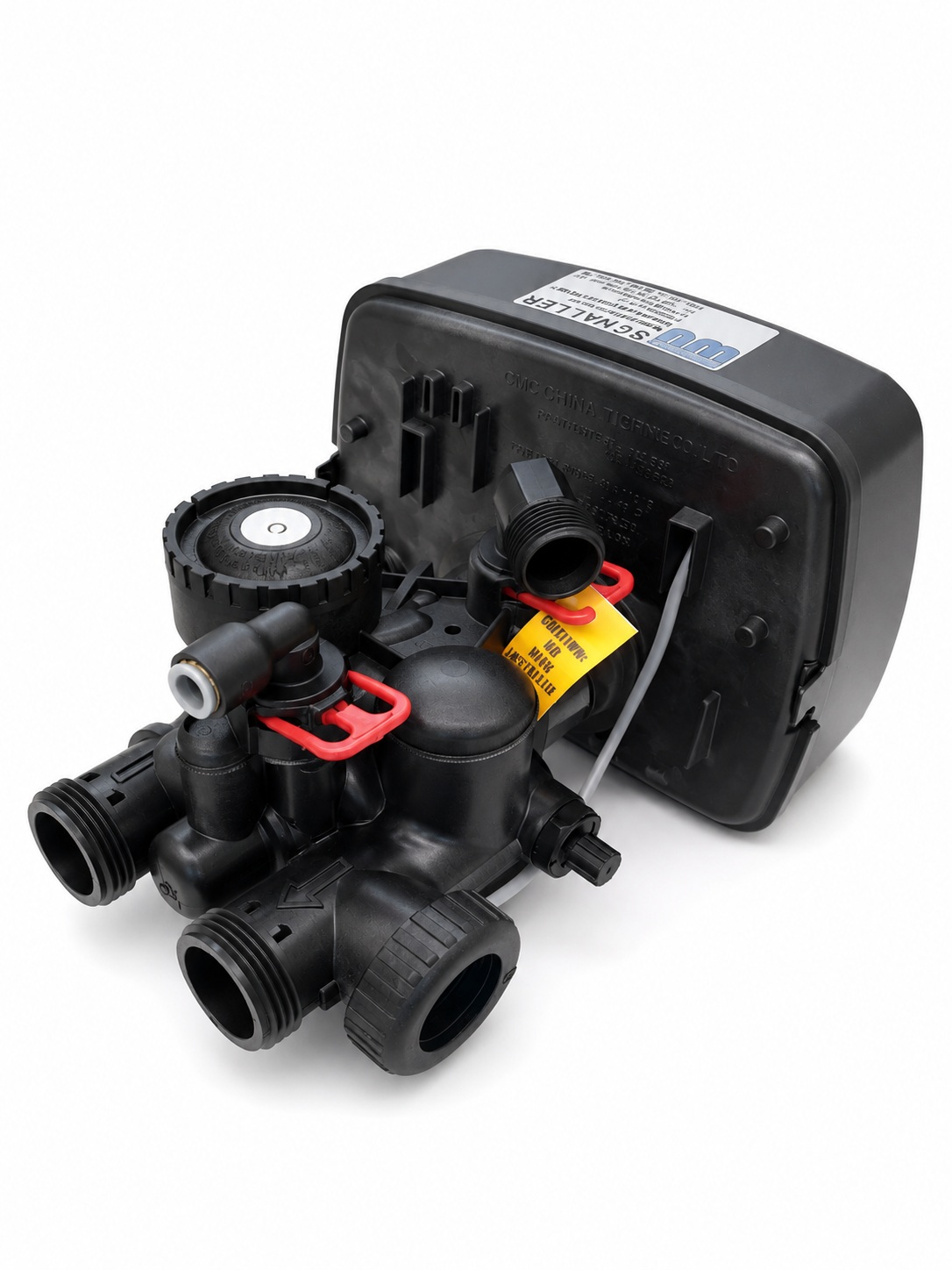

Clack Zentralsteuerventil WS 1,25" CI mengengesteuert

Das Clack Zentralsteuerventil WS 1,25" CI ist ein mengengesteuertes Steuerventil für automatische Wasseraufbereitungsanlagen mit höherer Durchflussanforderung als bei kompakten 1"-Ventilen. Die Regeneration oder Rückspülung kann abhängig von der tatsächlich behandelten Wassermenge ausgelöst werden.

Die 1,25"-Ausführung eignet sich für größere Enthärtungsanlagen, Filteranlagen und Regenerationsanlagen, bei denen ein größerer Ventilquerschnitt, ein integrierter Wasserzähler und eine flexible Programmierung der Regenerationszyklen benötigt werden.

WS1,25 CI Ventil für größere Regenerations- und Filteranlagen

Funktion und Einsatzbereich

Das Clack WS 1,25" CI steuert die Betriebs- und Regenerationsschritte einer Wasseraufbereitungsanlage automatisch. Der integrierte Wasserzähler erfasst den tatsächlichen Wasserdurchsatz und ermöglicht eine volumenabhängige Regeneration.

Diese Betriebsweise ist sinnvoll, wenn der Wasserverbrauch schwankt oder die Anlage nicht starr nach festen Zeitintervallen regenerieren soll. Die Regeneration kann je nach Programmierung volumenabhängig, zeitgesteuert, mit Zeitvorrangschaltung oder manuell ausgelöst werden.

Typische Einsatzbereiche sind Enthärtungsanlagen mit Kationenaustauscherharz, Denitrifikationsanlagen mit selektivem Anionenaustauscherharz sowie Filteranlagen mit Birm, Greensand, Quarzkies oder anderen Filtermedien. Für industrielle Ionenaustauscheranlagen ist das Ventil vor allem bei automatisch regenerierenden Anlagen mit höherem Durchfluss relevant.

Abgrenzung zur 1"-CI-Ausführung

Die 1,25"-Ausführung ist keine reine Doppelung der 1"-Variante. Der wichtigste Unterschied liegt in der größeren Anschlussgröße und dem höheren Durchflussbereich. Während das WS 1" CI für kompaktere Anlagen geeignet ist, kann das WS 1,25" CI bei größeren Drucktanks, höheren Betriebsleistungen oder höheren Rückspülmengen die passendere Wahl sein.

Die Auswahl sollte jedoch nicht allein nach der Anschlussgröße erfolgen. Entscheidend sind Drucktankdurchmesser, Filter- oder Harzfüllung, benötigte Rückspülgeschwindigkeit, vorhandener Betriebsdruck und die hydraulische Einbindung der Anlage.

Abgrenzung zur zeitgesteuerten Ausführung

Die CI-Ausführung ist für Anwendungen vorgesehen, bei denen die behandelte Wassermenge eine wichtige Rolle spielt. Bei Enthärtungs- oder Ionenaustauscheranlagen kann die Regeneration so besser an die tatsächlich genutzte Kapazität angepasst werden.

Ein rein zeitgesteuertes Ventil ist eher bei Filteranlagen sinnvoll, wenn eine regelmäßige Rückspülung nach festen Intervallen ausreicht. Bei Regenerationsanlagen mit schwankendem Verbrauch ist die mengengesteuerte CI-Ausführung in vielen Fällen die technisch passendere Lösung.

Programmierbare Regenerationszyklen

Das Clack WS 1,25" CI ermöglicht frei programmierbare Regenerationsschritte. Je nach Anlagenaufbau können Rückspülen, Besalzen, Langsamspülen, Schnellspülen und Befüllen des Solebehälters eingestellt werden.

Die Rückspülung kann vollautomatisch über Volumen, Zeitsteuerung, Zeitvorrangschaltung oder manuell ausgelöst werden. Dadurch lässt sich das Ventil an unterschiedliche Anlagenarten und Regenerationsabläufe anpassen.

Technische Daten

Lieferumfang

Zum Lieferumfang gehören das Clack WS 1,25" CI Zentralsteuerventil, ein 12-V-Transformator für 230 V / 50 Hz, ein 1,25" BSPT-Anschlussstück AG, ein oberer Harzfänger 0,2 mm, der integrierte Wasserzähler und die Bedienungsanleitung.

Worauf Sie bei der Auswahl achten sollten

Bei der Auswahl des passenden Zentralsteuerventils müssen Ventilgröße, Drucktank, Harz- oder Filtermaterialmenge, Rückspülleistung und Regenerationsablauf zusammen betrachtet werden. Ein zu kleines Ventil kann die erforderliche Rückspülleistung begrenzen. Ein zu großes Ventil ist jedoch ebenfalls nicht automatisch besser, wenn die Anlage hydraulisch nicht darauf ausgelegt ist.

Bei Enthärtungsanlagen sollten Rohwasserhärte, gewünschte Resthärte, Harzmenge und Kapazität pro Regeneration bekannt sein. Bei Filteranlagen sind Filtermaterial, Schütthöhe, Drucktankdurchmesser, Rückspülgeschwindigkeit und Abwasserführung entscheidend.

Wenn während der Regeneration kein unbehandeltes Wasser zum Verbraucher gelangen darf, kann ein No-Bypass-Ventil 1,25" erforderlich sein. Für Wechsel- oder Pendelanlagen kann auch ein Alternator-Ventil 1,25" eingesetzt werden.

Grenzen und Hinweise

Das Clack WS 1,25" CI ist eine Steuerkomponente für technisch passend ausgelegte Wasseraufbereitungsanlagen. Die tatsächliche Leistung hängt vom gesamten Anlagenaufbau ab, insbesondere von Drucktank, Harz- oder Filtermaterialfüllung, Rohwasserqualität, Betriebsdruck, Rückspülwassermenge und Abwasseranschluss.

Bei Brunnenwasser mit Eisen, Mangan, Trübstoffen, organischer Belastung oder schwankender Wasserqualität muss die Vorbehandlung separat geprüft werden. Das Zentralsteuerventil ersetzt keine technische Auslegung der kompletten Wasseraufbereitungsanlage.

Angaben für Rückfragen

Für die technische Prüfung oder Ersatzteilauswahl sind folgende Angaben hilfreich:

• vorhandener Ventiltyp und Anschlussgröße
• Foto des Typenschilds oder der bestehenden Anlage
• Drucktankgröße und Harz- oder Filtermaterialmenge
• gewünschte Betriebsleistung
• erforderliche Rückspülleistung
• Rohwasseranalyse bei Brunnenwasser
• Regenerationsmittel und gewünschter Regenerationsablauf
• vorhandener Abwasseranschluss
• geplante Verwendung mit Bypass, No-Bypass oder Alternator
