Clack - Alternator Ventil
Anschluss 1,25"

Clack Alternator Ventil Anschluss 1,25"

Das Clack Alternator Ventil 1,25" ist ein 3-Wege-Umschaltventil für passende Clack-Zentralsteuerventile. Es wird eingesetzt, wenn zwei Filter- oder Regenerationsanlagen im Wechselbetrieb betrieben werden sollen.

Die 1,25"-Ausführung eignet sich für Doppelanlagen mit entsprechendem Anschlussquerschnitt. Typische Einsatzbereiche sind größere Enthärtungsanlagen, Filteranlagen, Ionenaustauscheranlagen und andere Wasseraufbereitungsanlagen, bei denen eine Anlage in Betrieb bleibt, während die zweite Anlage regeneriert oder gespült wird.

Alternator-Ventil für Clack-Doppelanlagen mit 1,25" Anschluss

Funktion und Einsatzbereich

Das Alternator Ventil schaltet den Wasserstrom zwischen zwei Anlagen oder zwei Drucktanks um. Dadurch kann eine Anlage Wasser aufbereiten, während die andere Anlage regeneriert, rückspült oder in Bereitschaft steht.

Diese Funktion ist besonders relevant, wenn eine durchgehende Wasseraufbereitung benötigt wird. Bei Einzelanlagen kann während der Regeneration je nach Aufbau keine aufbereitete Wasserversorgung zur Verfügung stehen oder Rohwasser über einen Bypassweg anliegen. Bei einer passend ausgelegten Doppelanlage übernimmt jeweils die zweite Anlage die Versorgung.

Das Alternator Ventil ist damit ein zentrales Zubehörteil für Pendel- und Doppelanlagen mit Clack-Steuerung.

Wechselbetrieb bei Regenerationsanlagen

Bei Regenerationsanlagen wie Enthärtungsanlagen oder technischen Ionenaustauscheranlagen hängt die verfügbare Kapazität von Harzmenge, Rohwasserqualität und Verbrauch ab. Im Wechselbetrieb kann eine Anlage arbeiten, während die andere regeneriert wird.

Für technische Ionenaustauscheranlagen ist diese Betriebsweise besonders dann sinnvoll, wenn Stillstandszeiten vermieden oder Prozesswasser kontinuierlich bereitgestellt werden soll.

Das Alternator Ventil übernimmt dabei nicht die Aufbereitung selbst, sondern die hydraulische Umschaltung zwischen den beiden Anlagenlinien.

Abgrenzung zu No-Bypass- und Bypass-Ventilen

Ein Alternator Ventil ist kein No-Bypass-Ventil. Ein No-Bypass-Ventil sperrt während der Regeneration den Ausgang, damit kein unbehandeltes Rohwasser zum Verbraucher gelangt.

Eine Bypass-Armatur dient vor allem zur manuellen Umgehung oder Absperrung der Anlage bei Service und Wartung.

Das Alternator Ventil erfüllt eine andere Aufgabe: Es ermöglicht den automatischen Wechselbetrieb zwischen zwei Anlagen oder zwei Drucktanks. Es wird daher eingesetzt, wenn eine Doppelanlage aufgebaut oder eine bestehende Clack-Anlage entsprechend erweitert werden soll.

Technische Daten

Lieferumfang

Zum Lieferumfang gehört das Clack Alternator Ventil 1,25" zur Einbindung in passende Clack-Doppelanlagen.

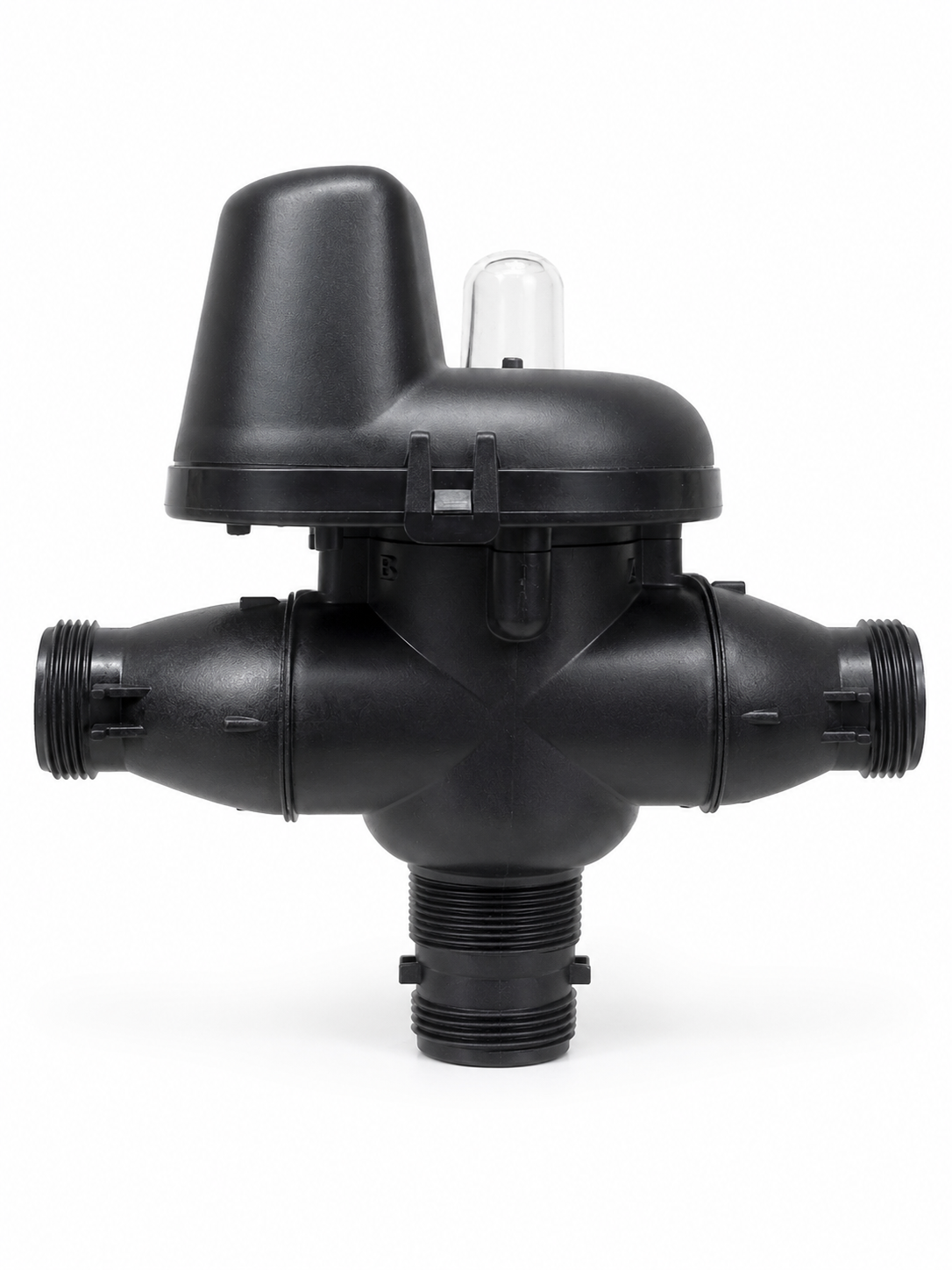

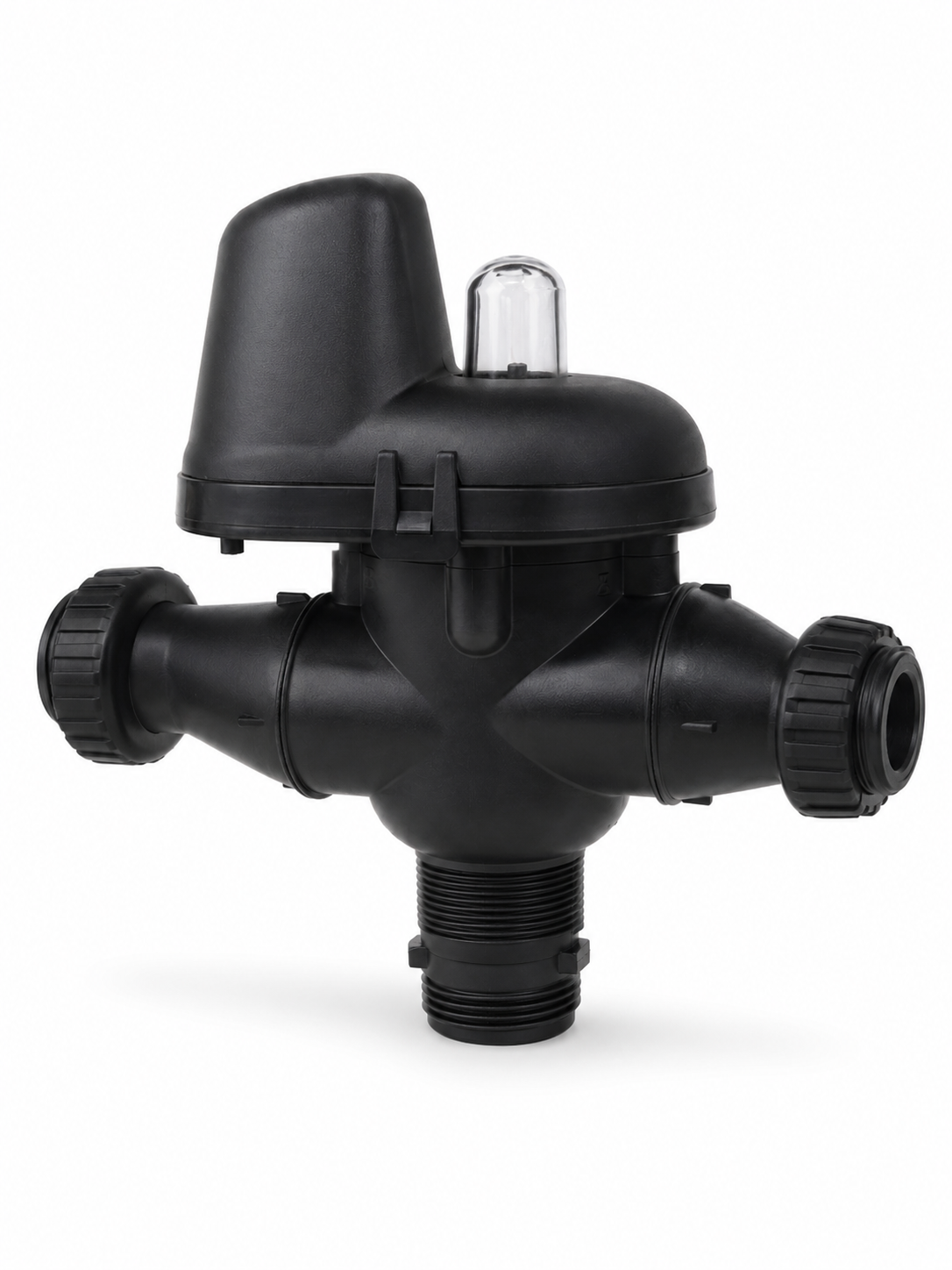

Das Alternator Ventil ist je nach Ausführung mit Überwurf oder Gewinde erhältlich. Bitte geben Sie bei der Bestellung an, welche Anschlussausführung benötigt wird.

Die konkrete Einbausituation sollte vor Bestellung anhand des vorhandenen Ventiltyps, der Anschlussgröße und des geplanten Anlagenaufbaus geprüft werden.

Worauf Sie bei der Auswahl achten sollten

Entscheidend ist, dass Anschlussgröße, Zentralsteuerventil und Anlagenkonzept zusammenpassen. Diese Ausführung ist für 1,25"-Anschlüsse vorgesehen. Bei abweichenden Clack-Ventilgrößen müssen entsprechend passende Alternator-Ausführungen geprüft werden.

Zusätzlich muss die gewünschte Anschlussausführung angegeben werden. Das Alternator Ventil kann je nach Anlagenaufbau mit Überwurf oder Gewinde benötigt werden. Bei Ersatzteilbestellungen sollte die vorhandene Anschlussart geprüft oder per Foto abgeglichen werden.

Außerdem muss geklärt werden, ob eine echte Doppelanlage geplant ist. Ein Alternator Ventil ist nur dann sinnvoll, wenn zwei Anlagenlinien oder zwei Drucktanks vorhanden sind und die Steuerung den Wechselbetrieb unterstützt.

Bei Anlagen mit kontinuierlichem Wasserbedarf sollten auch Regenerationsdauer, Durchflussleistung, Druckverlust, Rückspülwasserbedarf und Abwasseranschluss berücksichtigt werden.

Grenzen und Hinweise

Das Alternator Ventil erhöht nicht die Aufbereitungsleistung einer einzelnen Anlage. Es ermöglicht die Umschaltung zwischen zwei Anlagenlinien.

Die tatsächliche Anlagenleistung hängt von Drucktankgröße, Filter- oder Harzfüllung, Rohwasserqualität, Betriebsdruck, Rückspülleistung und Steuerungsprogrammierung ab.

Bei Ersatzteilbestellungen sollte geprüft werden, ob das vorhandene Alternator Ventil, das Kommunikationskabel oder die Steuerungsprogrammierung die Ursache einer Störung ist.

Angaben für Rückfragen

Für die technische Prüfung oder Ersatzteilauswahl sind folgende Angaben hilfreich:

• vorhandener Clack-Ventiltyp
• Anschlussgröße des Zentralsteuerventils
• gewünschte Anschlussausführung: Überwurf oder Gewinde
• Foto des Steuerkopfs und der Anschlussarmatur
• Foto des vorhandenen Alternator Ventils, falls Austausch
• Angabe, ob es sich um eine Einzelanlage, Doppelanlage oder Pendelanlage handelt
• Anlagenart, zum Beispiel Enthärtung, Filteranlage oder Ionenaustauscheranlage
• gewünschte Betriebsleistung
• vorhandene Rohrleitungsanbindung
• Fehlerbild bei Austausch wegen Störung
