Clack Zentralsteuerventil
Typ IA - WS 1"
Mengen- und Zeitgesteuert

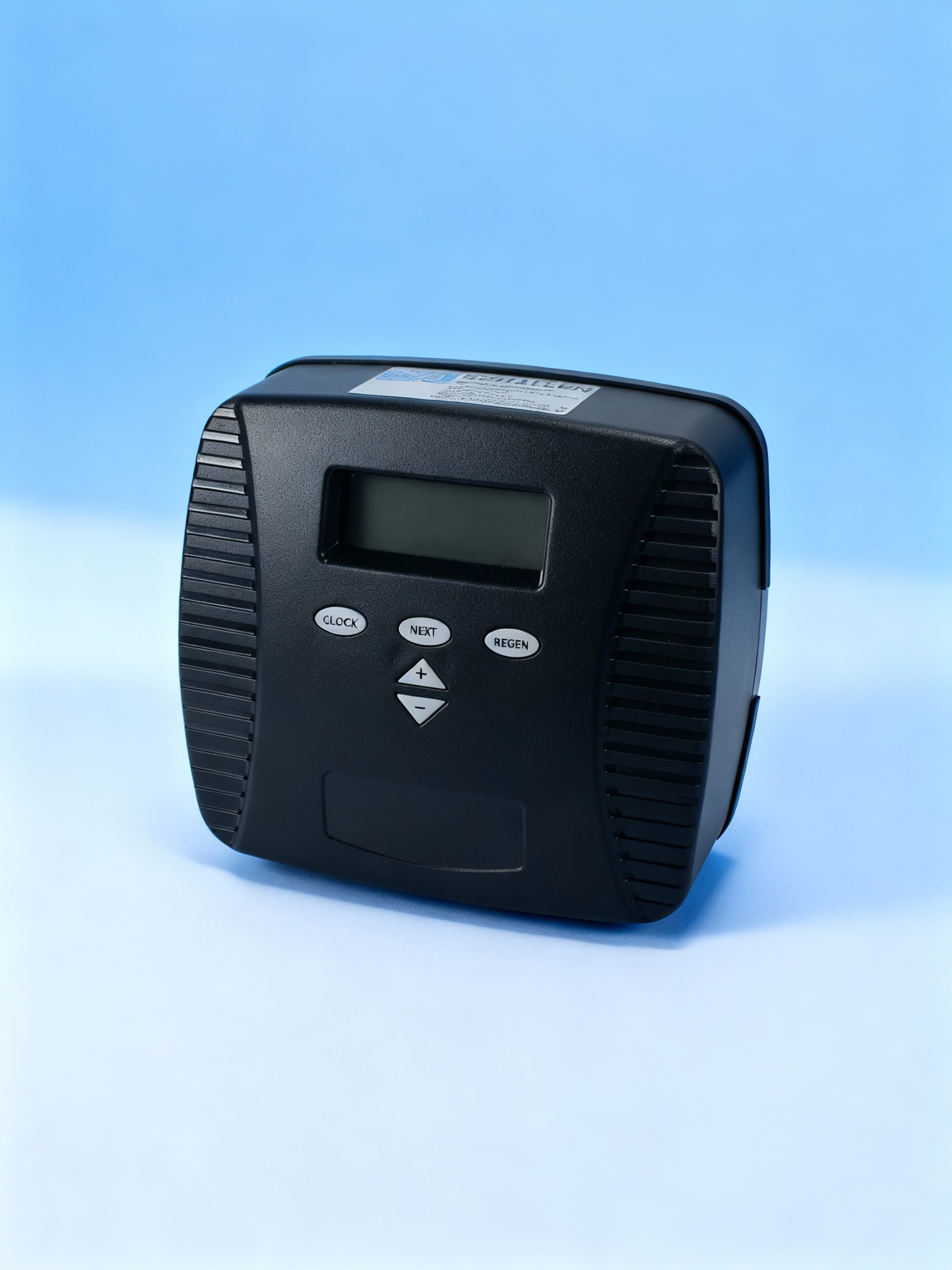

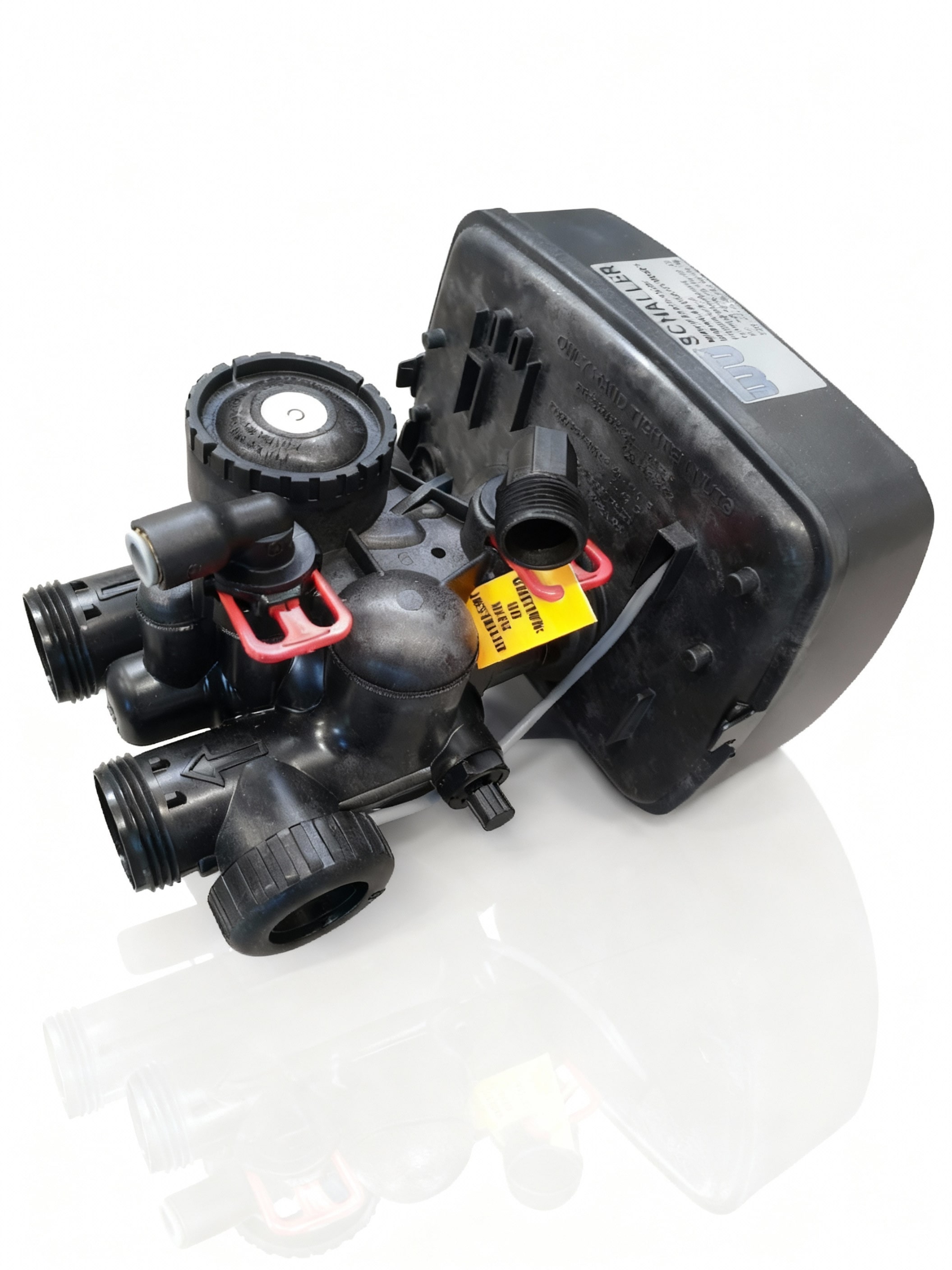

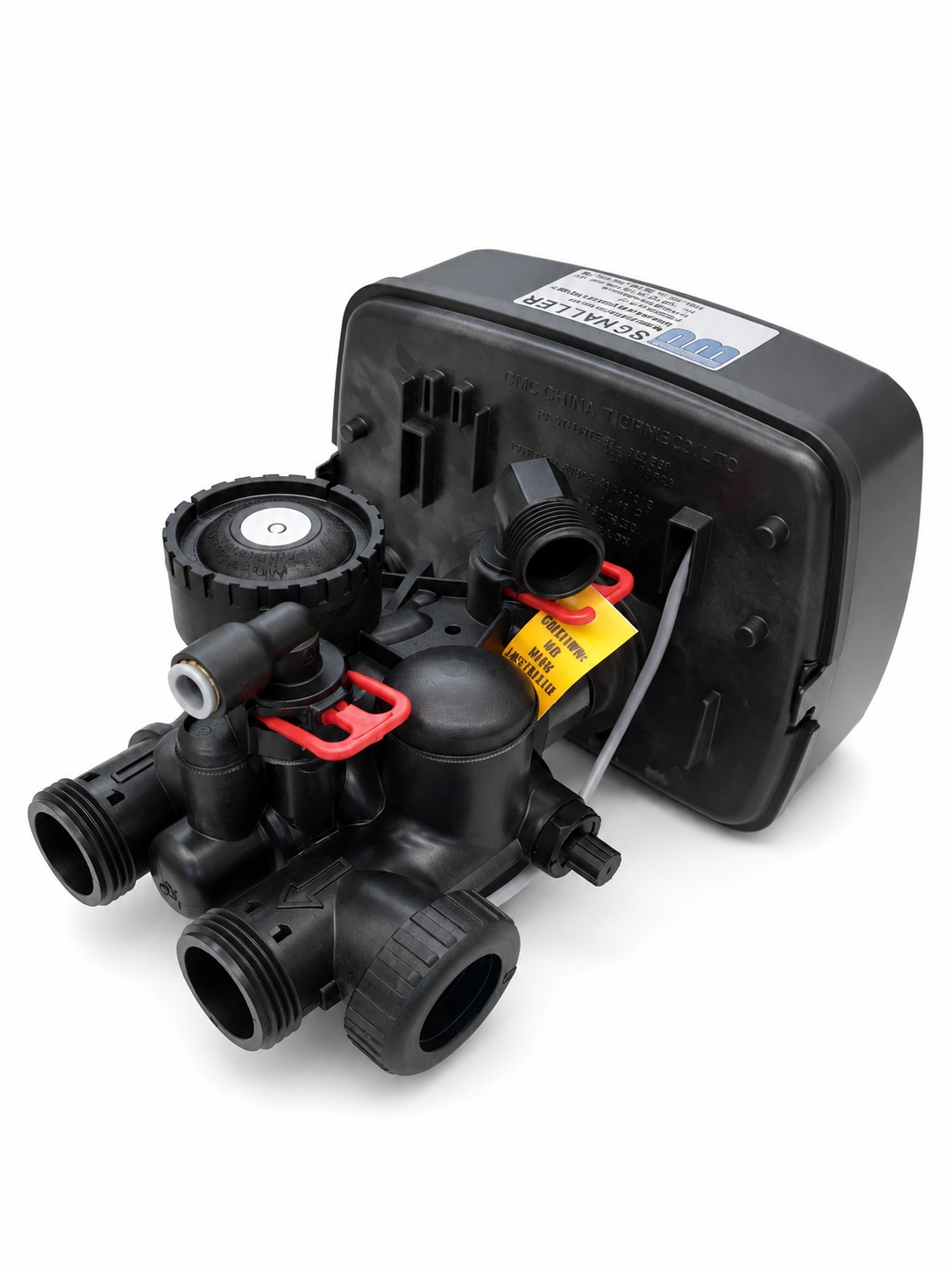

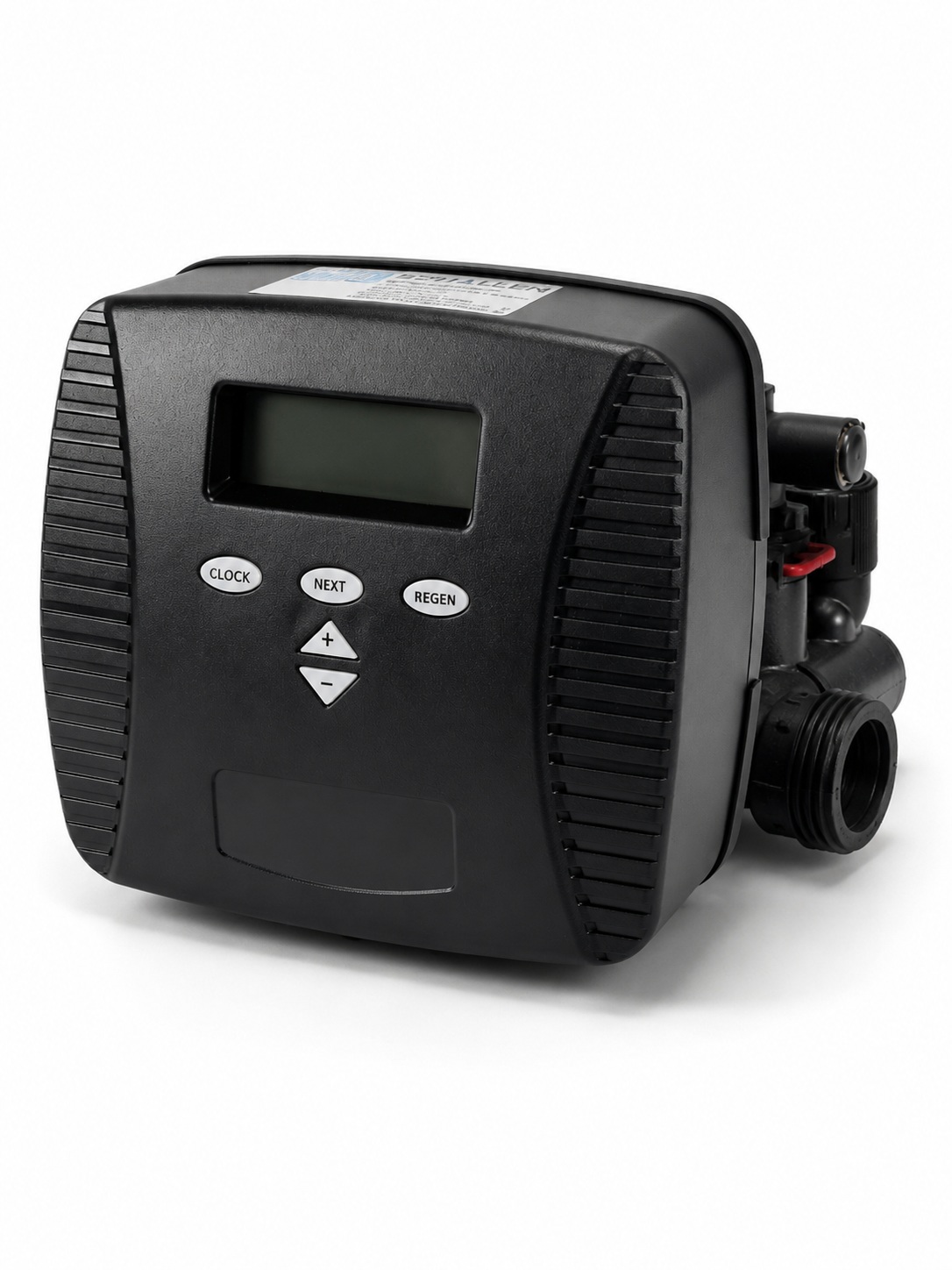

Clack Zentralsteuerventil WS 1" IA mengen- und zeitgesteuert

Das Clack Zentralsteuerventil WS 1" IA ist ein kompaktes Steuerventil für Regenerationsanlagen in der Wasseraufbereitung. Es kombiniert eine mengenabhängige Regeneration über den integrierten Wasserzähler mit zeitlichen Steuerfunktionen und einer einstellbaren Verschneidung der Ausgangshärte.

Die IA-Ausführung eignet sich besonders für Enthärtungsanlagen, Ionenaustauscher-Regenerationsanlagen und Anlagenkonzepte, bei denen Resthärte, Regenerationszeitpunkt und Zubehörfunktionen wie Alternator-Ventil oder No-Bypass-Ventil sauber aufeinander abgestimmt werden müssen.

WS1 IA Ventil für Enthärtungs- und Ionenaustauscheranlagen

Funktion und Einsatzbereich

Das Clack WS 1" IA steuert die Betriebs- und Regenerationszyklen einer Wasseraufbereitungsanlage automatisch. Der integrierte Wasserzähler erfasst den tatsächlichen Wasserdurchsatz. Die Regeneration kann dadurch nach der behandelten Wassermenge ausgelöst werden und ist nicht nur an feste Zeitintervalle gebunden.

Diese Betriebsweise ist bei Enthärtungs- und Ionenaustauscheranlagen sinnvoll, wenn der Wasserverbrauch schwankt oder die Harzkapazität möglichst gleichmäßig genutzt werden soll. Die Steuerung kann je nach Programmierung volumenabhängig, zeitabhängig oder über eine Kombination aus Volumen und Zeitvorrang arbeiten.

Für industrielle Ionenaustauscheranlagen ist das Ventil vor allem dort interessant, wo eine reproduzierbare Regeneration, definierte Betriebszyklen und eine einfache Einbindung in kompakte Anlagenkonzepte gefordert sind.

Integrierte Verschneidung zur Einstellung der Resthärte

Ein wesentlicher Unterschied der IA-Ausführung ist die integrierte Verschneidung. Dabei wird eine einstellbare Menge Rohwasser dem enthärteten Wasser beigemischt. So kann eine gewünschte Resthärte eingestellt werden, ohne eine separate Mischarmatur im Rohrnetz vorzusehen.

Das ist besonders relevant, wenn nicht dauerhaft 0 °dH benötigt werden, sondern eine definierte Ausgangshärte für den nachgeschalteten Prozess oder die Installation gewünscht ist. Die Verschneidung muss passend zur Rohwasserhärte, zur gewünschten Resthärte und zur Anlagenleistung eingestellt werden.

Abgrenzung zu CI- und zeitgesteuerten Clack-Ventilen

Das WS 1" IA sollte nicht mit einem rein zeitgesteuerten Rückspülventil gleichgesetzt werden. Zeitgesteuerte Ventile werden häufig bei Filteranlagen eingesetzt, wenn eine feste Rückspülung nach Kalenderzeit ausreicht.

Bei Regenerationsanlagen ist die mengenabhängige Steuerung meist die bessere Grundlage, weil die Regeneration am tatsächlichen Verbrauch ausgerichtet wird. Die IA-Ausführung ergänzt diese Funktion um Verschneidung und zusätzliche Anschlussmöglichkeiten für Anlagenkonzepte mit Alternator- oder Bypass-Funktion.

Die CI-Ausführung ist ebenfalls für volumenabhängige Regenerationen geeignet, hat jedoch einen anderen Schwerpunkt innerhalb der Clack-Baureihe. Für diese Produktseite steht die Kombination aus WS1-Baugröße, integrierter Mengenzählung, IA-Funktion und Verschneidung im Mittelpunkt.

Technische Daten

Lieferumfang

Zum Lieferumfang gehören das Clack WS 1" IA Zentralsteuerventil mit Verschneidung, ein 12-V-Transformator für 230 V / 50 Hz, ein 1" BSPT-Anschlussstück AG, ein oberer Harzfänger 0,2 mm, der integrierte Wasserzähler, ein Injektor und die Bedienungsanleitung.

Der passende Injektor ist abhängig von Anlagengröße, Harzmenge und Regenerationsmittelbedarf. Bitte geben Sie bei der Bestellung die gewünschte Injektorfarbe oder die relevante Anlagengröße an.

Worauf Sie bei der Auswahl achten sollten

Für die richtige Auswahl reicht die Anschlussgröße allein nicht aus. Entscheidend sind Anlagenfunktion, Drucktankgröße, Harzmenge, gewünschte Betriebsleistung, Rückspülleistung, Regenerationsmittel, Injektorauslegung und gewünschte Resthärte.

Bei Enthärtungsanlagen sollten Rohwasserhärte, Zielhärte und die geplante Kapazität pro Regeneration bekannt sein. Bei Anlagen mit nachgeschaltetem Tank ist zusätzlich zu prüfen, ob während der Regeneration Rohwasser zum Verbraucher gelangen darf oder ob ein No-Bypass-Konzept erforderlich ist.

Für Wechsel- oder Pendelanlagen kann ein Alternator-Ventil eingesetzt werden. Damit lassen sich zwei Drucktanks so betreiben, dass eine Flasche in Betrieb ist, während die andere regeneriert oder in Bereitschaft steht.

Grenzen und Hinweise

Das Ventil ist eine Komponente für Anlagenbauer und technisch geeignete Wasseraufbereitungsanlagen. Die tatsächliche Anlagenleistung hängt nicht nur vom Ventil ab, sondern auch von Drucktank, Harzfüllung, Rohwasserqualität, Regenerationsprogramm, Abwasserführung und hydraulischer Einbindung.

Bei Brunnenwasser, stark schwankender Wasserqualität, Eisen, Mangan, Trübstoffen oder organischen Belastungen muss die Vorbehandlung separat geprüft werden. Ein Zentralsteuerventil ersetzt keine Auslegung der gesamten Wasseraufbereitungsanlage.

Angaben für Rückfragen

Für die technische Prüfung oder Ersatzteilauswahl sind folgende Angaben hilfreich:

• vorhandener Ventiltyp und Anschlussgröße
• Foto des Typenschilds oder der bestehenden Anlage
• Drucktankgröße und Harzmenge
• Rohwasserhärte und gewünschte Resthärte
• gewünschte Anlagenleistung
• vorhandener Abwasseranschluss
• Regenerationsmittel und Betriebsweise
• geplante Verwendung mit Bypass, No-Bypass oder Alternator
