IBC Deckel
Über-/Unterdruck-Sicherheitsventil

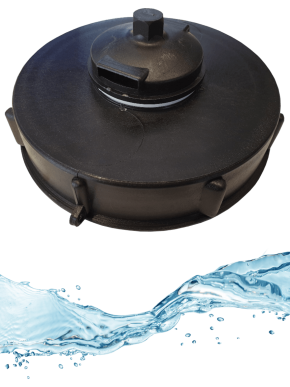

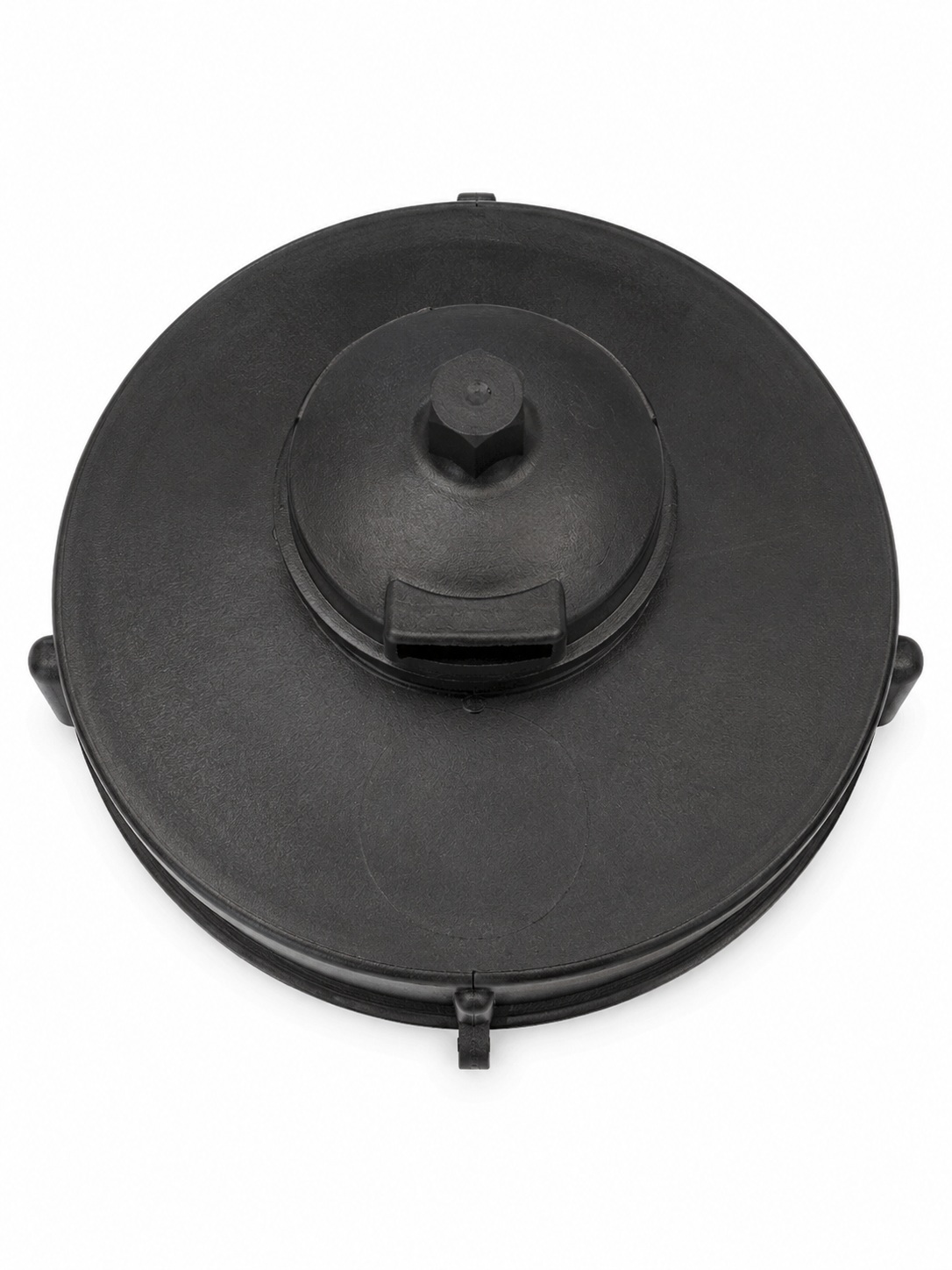

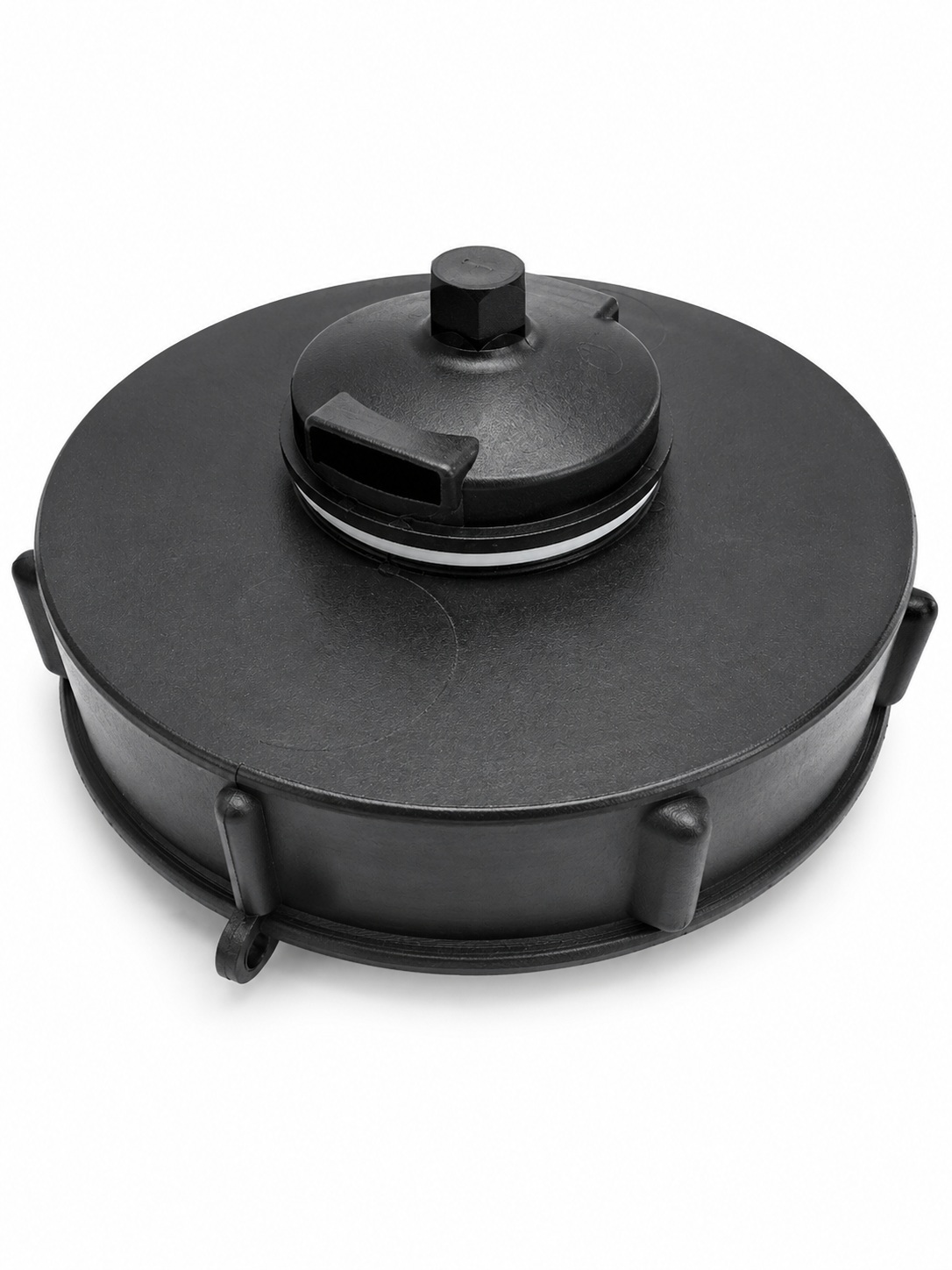

IBC Deckel mit Überdruck- und Unterdruckventil

Der IBC Deckel mit Überdruck- und Unterdruckventil dient zum kontrollierten Druckausgleich bei IBC-Containern. Er wird auf die obere IBC-Öffnung geschraubt und verhindert, dass beim Entleeren ein Unterdruck oder bei Temperaturänderung bzw. Befüllung ein Überdruck im Behälter entsteht.

Der Deckel ist für gängige IBCs mit 150-mm-Öffnung vorgesehen und kann wiederverwendet werden. Er ist eine einfache Ergänzung für IBCs, die regelmäßig entleert, befüllt oder als Vorratsbehälter genutzt werden.

Druckausgleich bei Entnahme und Befüllung

Wenn Flüssigkeit aus einem IBC entnommen wird, muss Luft nachströmen. Erfolgt kein ausreichender Druckausgleich, kann im Behälter ein Unterdruck entstehen. Das kann die Entnahme erschweren und den IBC mechanisch belasten.

Bei Befüllung, Temperaturschwankungen oder Erwärmung des Füllmediums kann sich dagegen ein Überdruck aufbauen. Das Überdruck- und Unterdruckventil gleicht diese Druckunterschiede aus und unterstützt einen sicheren Betrieb des IBCs.

Typische Einsatzfälle:

• Entnahme von Wasser aus IBC-Containern
• Nutzung von IBCs als Vorratsbehälter
• Befüllung und Entleerung technischer Flüssigkeiten
• Lagerung bei wechselnden Temperaturen
• Entnahme über Auslaufhahn, Schlauch oder Abfüllset
• wiederkehrende Nutzung von IBCs im Betrieb
• Ergänzung bei VE-Wasser-, Heizungswasser- oder Prozesswasser-IBC

Für IBCs mit 150-mm-Öffnung

Der Deckel ist für gängige IBCs mit oberer 150-mm-Öffnung ausgelegt. Vor der Bestellung sollte geprüft werden, ob die vorhandene Deckelöffnung zum Produkt passt.

Der Deckel wird einfach auf den IBC geschraubt und kann bei einem passenden neuen IBC wiederverwendet werden. Der mitgelieferte Dichtring unterstützt den dichten Sitz am Behälter.

Unterschied zum Belüftungsfilter

Dieser Deckel sorgt für mechanischen Druckausgleich. Er filtert jedoch nicht die nachströmende Luft.

Wenn bei der Entnahme aus einem IBC Partikel- oder Keimeintrag über Umgebungsluft reduziert werden soll, ist ein Belüftungsfilter / Sterilfilter für IBC-Container DN150 oder die DN225-Ausführung zu prüfen.

Der Unterschied:

• IBC Deckel mit Über-/Unterdruckventil: Druckausgleich ohne Sterilfiltration
• Belüftungsfilter: gefilterte Belüftung mit 0,2-µm-Sterilfilterkerze
• Sterilfilter am Auslauf: Filtration des entnommenen Wassers

Für einfache technische Anwendungen reicht häufig der Druckausgleich. Für sensible Anwendungen mit hochreinem Wasser kann gefilterte Belüftung sinnvoller sein.

Ergänzung zum Abfüllset

Bei der Entnahme über ein IBC Abfüllset mit Zapfpistole kann der Deckel den Luftausgleich im IBC unterstützen. Das Abfüllset erleichtert die dosierte Entnahme, während der Deckel den Druckausgleich am Behälter übernimmt.

Diese Kombination ist sinnvoll, wenn regelmäßig kleinere Mengen aus einem IBC abgefüllt werden und der Behälter während der Entnahme nicht offenstehen soll.

Einsatz bei VE-Wasser und technischen Flüssigkeiten

Der Deckel kann bei IBCs mit demineralisiertem Wasser, hochreinem Wasser, Heizungswasser oder anderen geeigneten technischen Flüssigkeiten eingesetzt werden, sofern Anschluss und Betriebsbedingungen passen.

Passende IBC-Wasserprodukte:

• Demineralisiertes Wasser im 1.000-l-IBC
• Hochreines VE-Wasser im 1.000-l-IBC
• Heizungswasser nach VDI 2035 im 1.000-l-IBC
• Demineralisiertes Wasser im schwarzen UV-beständigen IBC
• IBC-Neufüllung mit demineralisiertem Wasser

Bei hochreinem Wasser oder sensiblen technischen Anwendungen sollte geprüft werden, ob ein einfacher Druckausgleich ausreicht oder ob eine gefilterte Belüftung erforderlich ist.

Technische Daten

Montage und Betrieb

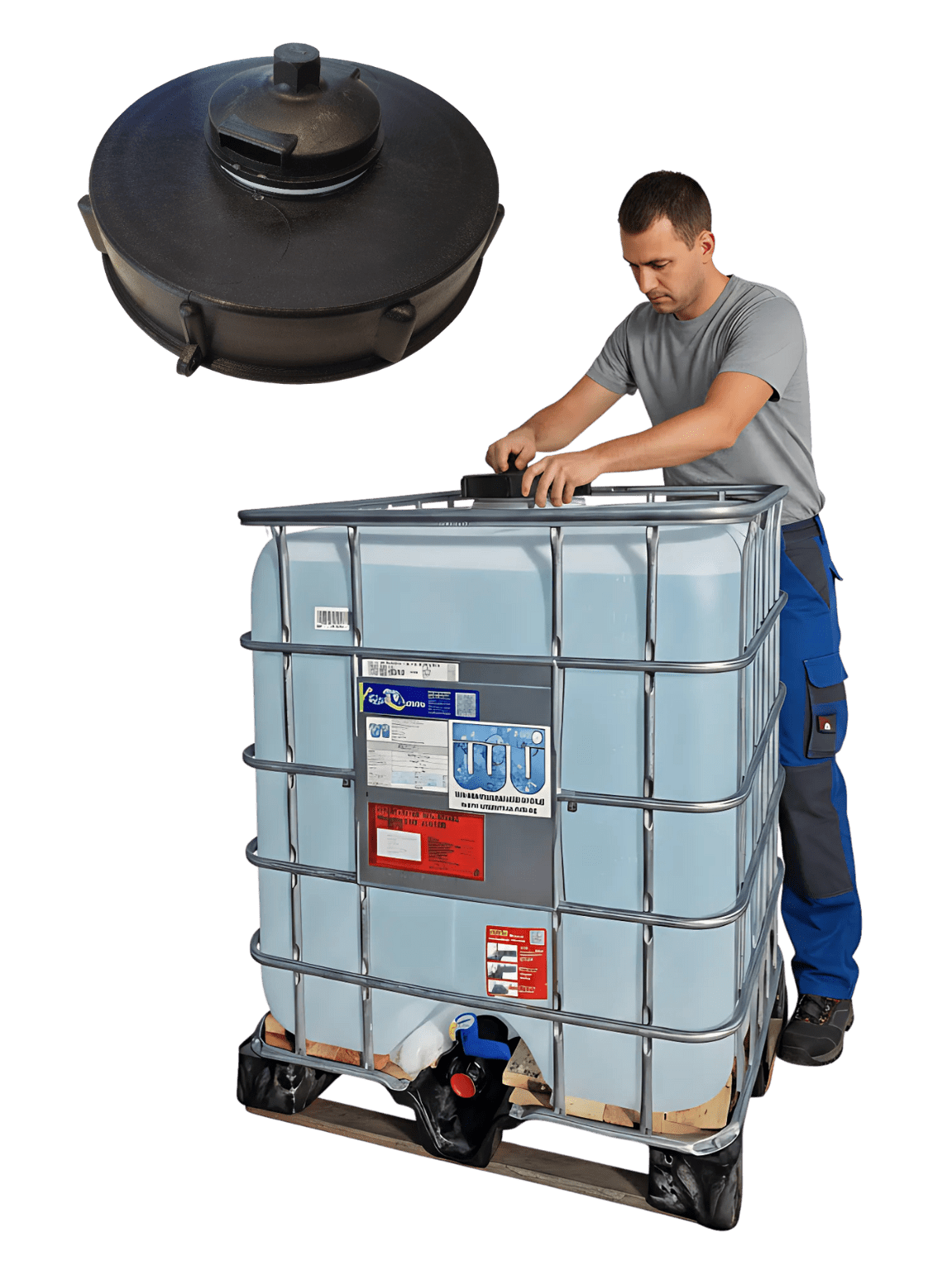

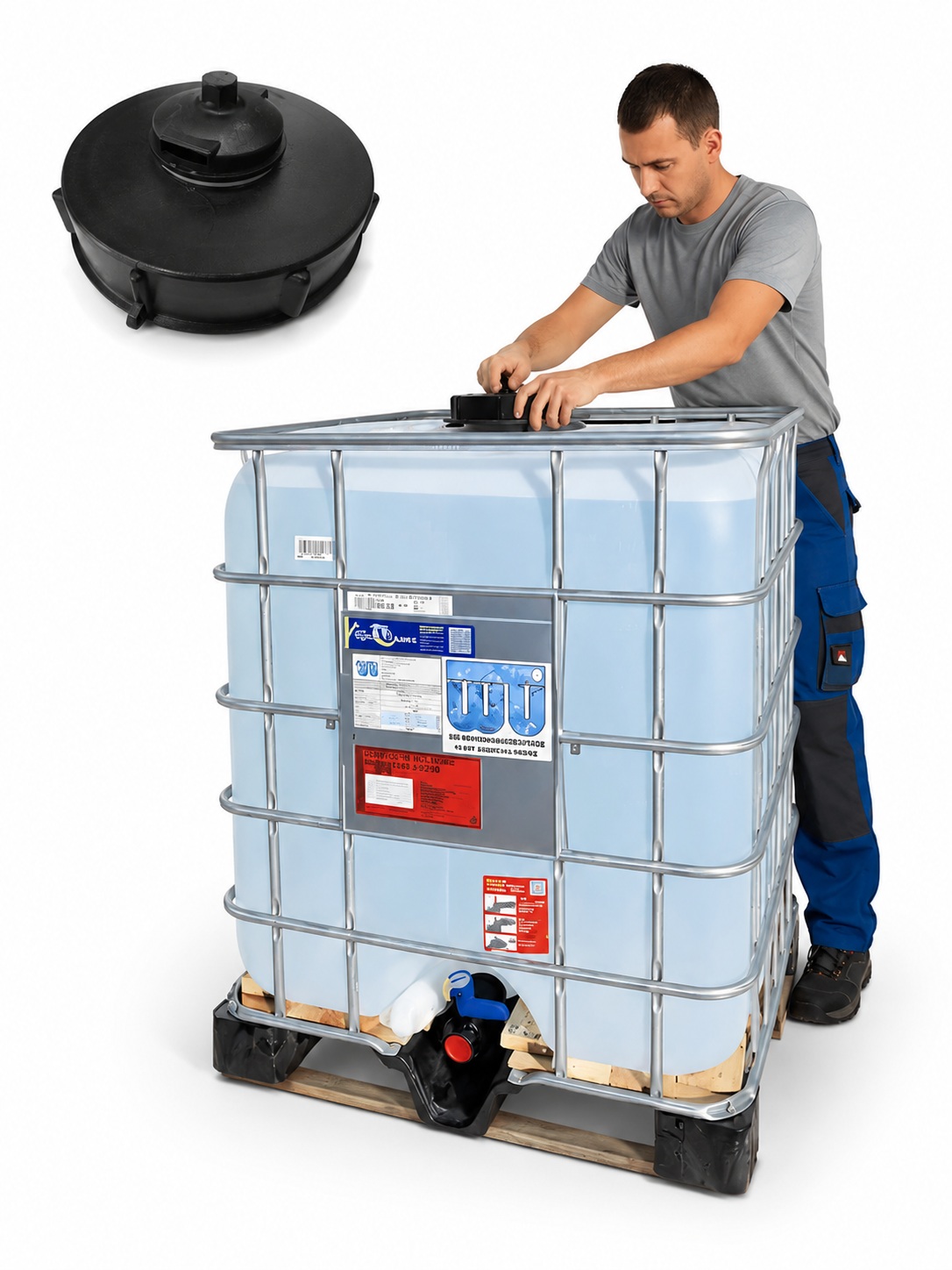

Der Deckel wird auf die obere Öffnung des IBCs geschraubt. Vor der Montage sollten Gewinde, Dichtfläche und Dichtring sauber und unbeschädigt sein.

Hinweise für den Betrieb:

• Deckelgröße vor Bestellung prüfen
• Dichtfläche am IBC reinigen
• Deckel handfest montieren
• Ventil vor Verschmutzung schützen
• IBC möglichst geschlossen halten
• bei empfindlichen Anwendungen gefilterte Belüftung prüfen
• Deckel bei beschädigtem Ventil oder beschädigter Dichtung ersetzen
• Medium und Betriebsbedingungen berücksichtigen

Der Deckel unterstützt den Druckausgleich, ersetzt aber keine Prüfung der gesamten IBC-Entnahme- oder Befüllsituation.

Grenzen des Über-/Unterdruckventils

Das Ventil dient dem Druckausgleich. Es ist kein Sterilfilter, kein Partikelfilter und kein Ersatz für eine hygienische IBC-Belüftung.

Wenn Wasser über längere Zeit im IBC gelagert wird oder hohe Anforderungen an Hygiene und Partikelrückhalt bestehen, sollte zusätzlich ein Belüftungsfilter geprüft werden. Wenn das entnommene Wasser filtriert werden soll, ist ein Sterilfilter zur Entnahme aus einem IBC relevant.

Angaben für Rückfragen

Für Rückfragen zur Eignung sind folgende Angaben hilfreich:

• verwendeter IBC-Typ
• Deckelgröße bzw. obere Öffnung
• zu lagerndes Medium
• Entnahmeart: Auslaufhahn, Schlauch, Abfüllset oder Sauglanze
• gewünschte Entnahmemenge
• Anforderungen an Druckausgleich
• Anforderungen an Hygiene oder gefilterte Belüftung
• Nutzung mit VE-Wasser, hochreinem Wasser, Heizungswasser oder anderem Medium

So lässt sich prüfen, ob der Deckel mit Über-/Unterdruckventil ausreicht oder ob ein Belüftungsfilter, Sterilfilter oder weiteres IBC-Zubehör sinnvoller ist.
