Mengengesteuerte Dosieranlage
für Chlordioxid & H₂O₂
Anschlussgröße 1“

Mengengesteuerte Dosieranlage 1"
für Wasserstoffperoxid und Chlordioxid

Die kompakte, mengengesteuerte Chlordioxid-Dosieranlage dient zur proportionalen Zugabe von Chlordioxid-Lösungen in der Wasseraufbereitung.

Über den mitgelieferten Kontaktwasserzähler 1" wird die tatsächlich durchströmende Wassermenge erfasst. Der Wasserzähler gibt entsprechend der durchgeflossenen Wassermenge Impulse an die Dosierpumpe weiter. Dadurch wird die eingestellte Menge der Dosierlösung mengenproportional zum Wasserdurchfluss zugegeben.

Die Ausführung ist für Rohrleitungen mit 1"-Anschluss vorgesehen und eignet sich für gewerbliche und technische Anwendungen, bei denen eine durchflussabhängige Chlordioxid-Dosierung erforderlich ist.

Mengengesteuerte Dosierung über Kontaktwasserzähler

Der mitgelieferte Kontaktwasserzähler erzeugt je 1 Liter Wasserdurchfluss einen Impuls. Dieser Impuls wird zur externen Ansteuerung der Magnet-Membrandosierpumpe verwendet.

Bei einer Ansteuerung mit einem Pumpenhub je Impuls lässt sich die Dosiermenge über die eingestellte Hubmenge an den gewünschten Chemikalienbedarf anpassen.

Beispiel für eine Dosierung von 100 ml Dosierlösung je 1 m³ Wasser:

• gewünschte Dosierung: 100 ml/m³
• Wasserzähler: 1 Liter/Impuls
• Impulse je m³ Wasser: 1.000
• erforderliche Dosiermenge je Impuls: 0,10 ml
• maximale Dosiermenge der Pumpe: 0,16 ml/Hub
• erforderliche Hubmengeneinstellung: 62,5 %

Damit kann bei dieser Beispielanwendung die Hubmenge auf 62,5 % eingestellt werden.

Die tatsächliche Einstellung muss immer auf die Konzentration der eingesetzten Chlordioxid-Lösung, die gewünschte Dosiermenge und die erforderliche Wirkstoffkonzentration im behandelten Wasser abgestimmt werden.

Magnet-Membrandosierpumpe

Die selbstentlüftende Magnet-Membrandosierpumpe BLT41602PVT ist für eine maximale Förderleistung von 1,7 l/h bei 8 bar Gegendruck ausgelegt.

Wesentliche Eigenschaften:

• Magnet-Membrandosierpumpe
• selbstentlüftender Dosierkopf
• maximale Förderleistung 1,7 l/h
• maximaler Gegendruck 8 bar
• maximale Dosiermenge 0,16 ml/Hub
• maximale Hubzahl 180 Hübe/min
• Hublängeneinstellung stufenlos von 0–100 %
• Hubfrequenzeinstellung von 10–100 %
• externe Ansteuerung über potentialfreien Kontakt
• Anschlussmöglichkeit für 2-stufigen Niveauschalter
• Anschluss Dosierleitung 6 x 4 mm
• Spannungsversorgung 100–230 V, 50/60 Hz
• Schutzart IP66

Medienberührende Werkstoffe

Die medienberührenden Komponenten der Dosierpumpe bestehen aus chemikalienbeständigen Werkstoffen:

Die chemische Beständigkeit ist abhängig von Dosiermedium, Konzentration, Temperatur und Betriebsbedingungen. Vor dem Einsatz ist deshalb die Eignung für die konkret verwendete Chlordioxid-Lösung zu prüfen.

Typische Einsatzbereiche

Die Dosieranlage kann unter anderem eingesetzt werden für:

• mengenproportionale Dosierung von Chlordioxid-Lösungen
• Wasseraufbereitungsanlagen
• Prozesswassersysteme
• technische Desinfektionsverfahren
• gewerbliche Wasserversorgung
• industrielle Wasseranwendungen
• Betriebs- und Brauchwassersysteme
• Bewässerungs- und Versorgungssysteme mit chemischer Wasserbehandlung

Durch die Ansteuerung über den Kontaktwasserzähler wird die Dosierleistung automatisch an die tatsächlich durchströmende Wassermenge gekoppelt. Dadurch eignet sich die Anlage besonders für Anwendungen mit wechselnden Durchflussmengen.

Lieferumfang

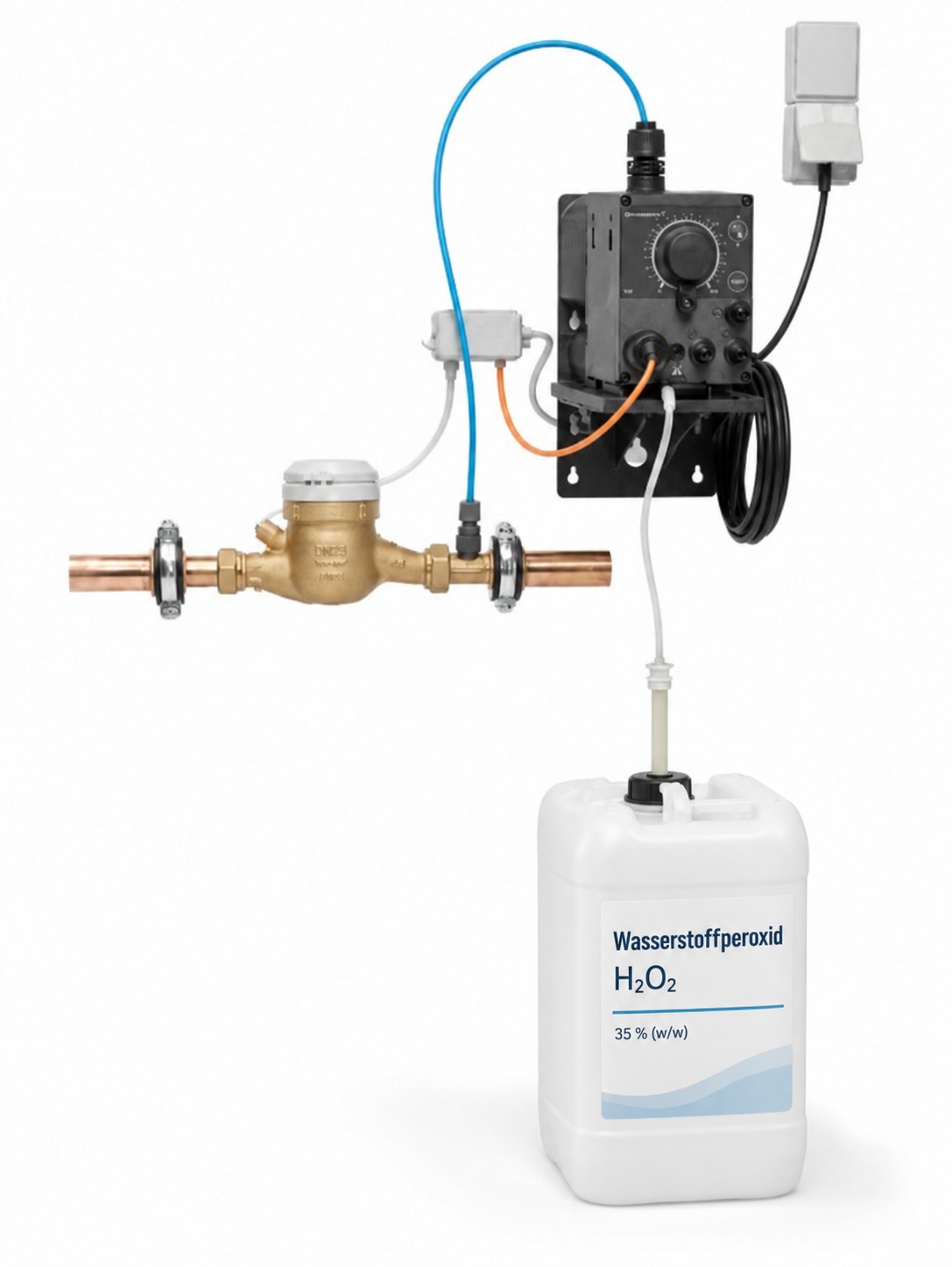

Die Dosieranlage wird als aufeinander abgestimmtes Komplettset geliefert:

• Dosierpumpe BLT41602PVT, selbstentlüftend
• Kontaktwasserzähler 1", 1 Liter/Impuls, Reedkontakt
• Wasserzählerverschraubung mit PVC-Einlage
• DOSA Fußventil 1/2"
• PTFE-Saugleitung 6/4 mm, Länge 2 m
• federbelastetes Dosierventil 1/4", Anschluss 6 x 4 mm, Öffnungsdruck 0,8 bar
• Wandkonsole inklusive 4 Schrauben und Dübel
• 2-adriges Externkabel, Länge 2 m
• PTFE-Dosierleitung 6/4 mm, Länge 2 m
• Verteilerbox inklusive Schrauben, Dübel und WAGO-Klemmen

Technische Daten

Auslegung und Einstellung der Dosieranlage

Die erforderliche Dosiermenge hängt von mehreren Faktoren ab:

• Konzentration der eingesetzten Chlordioxid-Lösung
• gewünschte Dosiermenge bzw. Zielkonzentration
• minimale und maximale Wassermenge
• Betriebsdruck
• Anforderungen der jeweiligen Anwendung

Vor der Inbetriebnahme muss deshalb die erforderliche Dosiermenge für den jeweiligen Anwendungsfall bestimmt und die Dosierpumpe entsprechend eingestellt werden.

Der 1"-Kontaktwasserzähler erfasst die durchströmende Wassermenge und ermöglicht dadurch eine automatische, mengenproportionale Zugabe. Ändert sich der Wasserdurchfluss, ändert sich entsprechend auch die Anzahl der Steuerimpulse an die Dosierpumpe.

Bei größeren Rohrleitungsanschlüssen, höheren Wassermengen oder abweichenden Dosierleistungen müssen Wasserzähler und Dosierpumpe entsprechend ausgelegt werden.

Auf unserer Homepage finden Sie weitere Informationen zu Dosieranlagen und professioneller Dosiertechnik.

Angaben für die technische Auslegung

Für die Auswahl und Prüfung der passenden Dosieranlage benötigen wir insbesondere:

• Dosiermedium: Chlordioxid-Lösung
• Konzentration des Dosiermediums
• gewünschte Dosiermenge bzw. Zielkonzentration
• minimale und maximale Wassermenge
• Rohrleitungsdimension und Anschlussgröße
• Betriebsdruck an der Dosierstelle
• Einbausituation des Wasserzählers
• vorgesehener Dosierpunkt
• Kanistergröße bzw. vorhandener Dosierbehälter
• gewünschte Leermeldung oder Niveauüberwachung

Mit diesen Angaben können Dosierpumpe, Wasserzähler und Dosierleistung auf den jeweiligen Anwendungsfall abgestimmt werden.
