PP-Tiefenfilterkerzen
AML-20P4-F1A-005

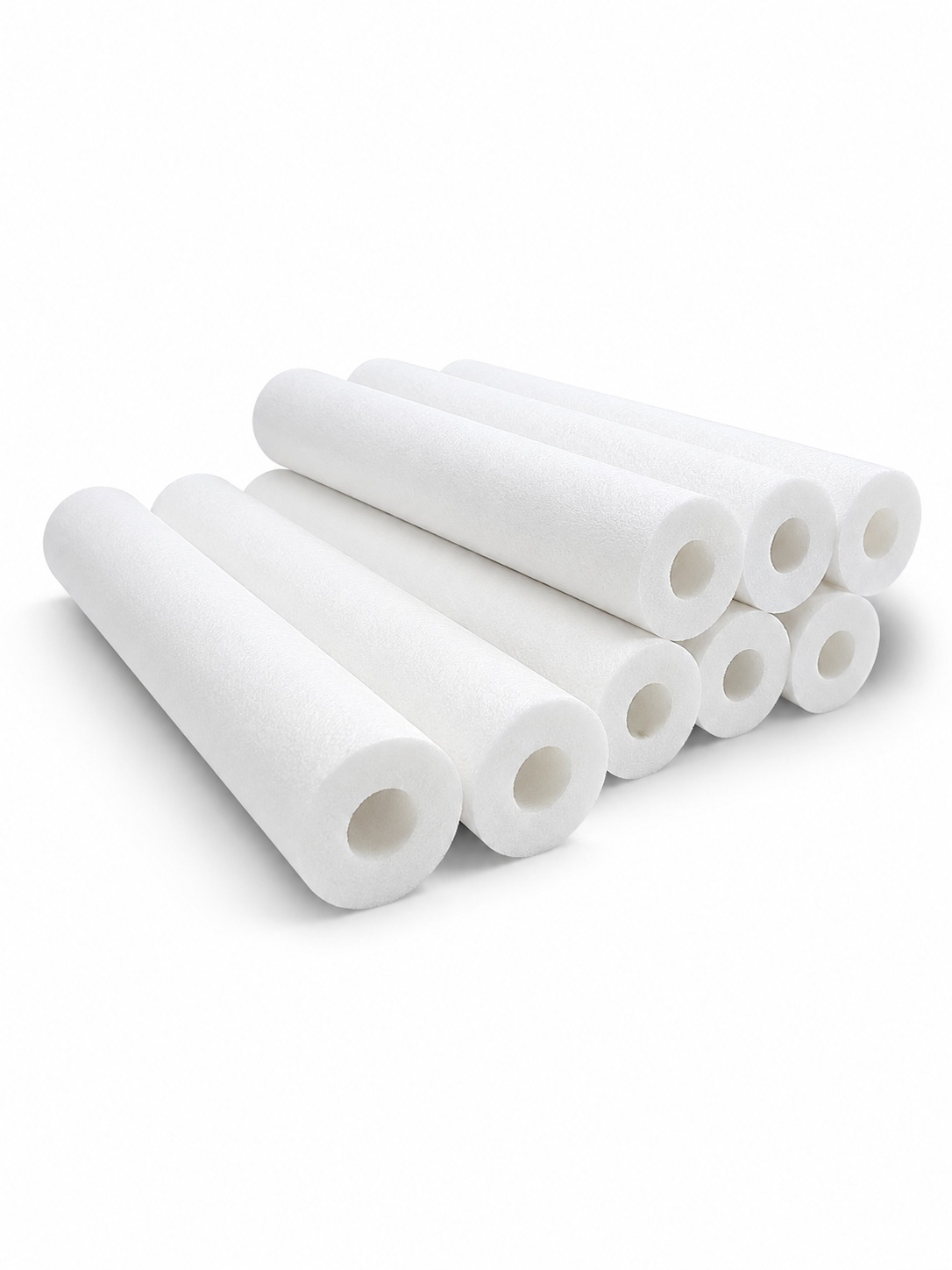

PP-Tiefenfilterkerze AML 20" mit 5 µm Filterfeinheit

Die PP-Tiefenfilterkerze AML-20P4-F1A-005 dient zur mechanischen Entfernung ungelöster Partikel aus Wasser. Mit einer Länge von 20" und einer Filterfeinheit von 5 µm eignet sie sich besonders als Feinfilter und Vorfilter in technischen Wasseraufbereitungsanlagen.

Die 5-µm-Ausführung verbindet eine feine Partikelrückhaltung mit einer praxisgerechten Standzeit. Sie wird häufig eingesetzt, um Membranen, Pumpen, Ventile, Messgeräte und weitere nachgeschaltete Komponenten vor Schwebstoffen, Rostpartikeln, Sand, Abrieb und Ablagerungen zu schützen.

Typische Einsatzbereiche

• Vorfiltration vor Umkehrosmoseanlagen

• Vorfiltration vor Nanofiltrationsanlagen

• Feinfiltration von Prozess- und Betriebswasser

• Schutz von Membranen, Pumpen und Ventilen

• Rückhaltung von Rost, Sand und Schwebstoffen

• Nachfiltration hinter einer gröberen Filterstufe

• Einsatz in technischen Wasserkreisläufen

Tiefenfiltration für eine hohe Schmutzaufnahme

Bei einer Tiefenfilterkerze werden Partikel nicht ausschließlich an der äußeren Oberfläche zurückgehalten. Die Schmutzpartikel können innerhalb der Filterstruktur eingelagert werden.

Dadurch wird ein größerer Filtrationsbereich genutzt als bei einer reinen Oberflächenfiltration. Die tatsächliche Schmutzaufnahmekapazität und Standzeit hängen von der Wasserqualität, der Partikelbelastung und den Betriebsbedingungen ab.

Wesentliche Einflussgrößen sind:

• Konzentration der ungelösten Feststoffe

• Größe und Beschaffenheit der Partikel

• Volumenstrom durch die Filterkerze

• vorhandene Grobfiltration

• Betriebsdruck und Differenzdruck

• Betriebsdauer und Wechselintervall

• Temperatur und chemische Zusammensetzung des Mediums

5 µm als Vorfilter vor Membrananlagen

Eine Filterfeinheit von 5 µm wird häufig vor Umkehrosmoseanlagen eingesetzt. Die Filterkerze reduziert ungelöste Partikel, bevor das Wasser in die Membranstufe gelangt.

Damit werden insbesondere folgende Anlagenkomponenten geschützt:

• Membranoberflächen

• Abstandshalter und Strömungskanäle

• Hochdruckpumpen

• Regel- und Magnetventile

• Durchflussmesser

• Druckrohre und Rohrleitungen

Eine geeignete Vorfiltration kann dazu beitragen, einen schnellen Anstieg des Differenzdrucks, Ablagerungen in den Membrankanälen und verkürzte Reinigungsintervalle zu vermeiden.

Die Filterkerze schützt vor Partikeln, ersetzt jedoch keine wasserchemische Vorbehandlung. Abhängig von der Rohwasserqualität können zusätzlich Enthärtung, Antiscalant-Dosierung, Aktivkohlefiltration oder andere Aufbereitungsstufen erforderlich sein.

Abgrenzung zu 1 µm und 100 µm

Innerhalb der AML-Serie stehen unterschiedliche Filterfeinheiten zur Verfügung. Die Auswahl richtet sich nach der vorhandenen Partikelfracht und den Anforderungen der nachgeschalteten Anlage.

AML mit 1 µm

Eine 1-µm-Filterkerze hält kleinere Partikel zurück. Sie kann jedoch bei gleicher Schmutzfracht schneller beladen werden und einen höheren Druckverlust entwickeln.

Die feinere Ausführung eignet sich besonders:

• bei bereits gut vorgereinigtem Wasser

• für empfindliche nachgeschaltete Komponenten

• als zweite Stufe einer abgestuften Filtration

• wenn der Differenzdruck zuverlässig überwacht wird

AML mit 5 µm

Die 5-µm-Ausführung ist eine praxisgerechte Feinfilterstufe für viele Wasseraufbereitungs- und Membrananlagen.

Sie bietet ein ausgewogenes Verhältnis zwischen:

• Partikelrückhaltung

• Schmutzaufnahmekapazität

• Druckverlust

• Standzeit

• Schutz der nachgeschalteten Komponenten

AML mit 100 µm

Eine 100-µm-Filterkerze dient zur Rückhaltung gröberer Feststoffe. Sie eignet sich als Grobfilter oder als erste Stufe bei höherer Partikelbelastung.

Bei stärker verschmutztem Wasser kann eine abgestufte Filtration sinnvoll sein:

• erste Stufe mit 100 µm

• zweite Stufe mit 5 µm

• gegebenenfalls weitere Feinfiltration mit 1 µm

Technische Daten

Entfernung ungelöster Partikel

Die Tiefenfilterkerze entfernt mechanisch erfassbare Feststoffe aus dem Wasser. Dazu gehören abhängig von Partikelgröße und Betriebsbedingungen:

• Sand

• Rostpartikel

• Rohrleitungsabrieb

• Schwebstoffe

• ausgefällte Ablagerungen

• Partikel aus Behältern und Leitungen

Gelöste Stoffe werden durch die mechanische Filterkerze nicht gezielt reduziert.

Die Filterkerze entfernt insbesondere nicht:

• Wasserhärte

• gelöste Salze

• Nitrat

• Chlorid

• Sulfat

• Leitfähigkeit

• gelöstes Eisen

• gelöstes Mangan

• gelöste organische Belastungen

Eisen und Mangan können nur dann mechanisch zurückgehalten werden, wenn sie bereits oxidiert und als Feststoff ausgefallen sind. Für gelöste Eisen- oder Manganverbindungen ist eine geeignete Enteisenungs- beziehungsweise Entmanganungsanlage erforderlich.

Keine Sterilfilter- oder Desinfektionsstufe

Die AML-Tiefenfilterkerze mit 5 µm ist keine Sterilfilterkerze und keine Desinfektionsstufe. Sie ist nicht zur vollständigen Rückhaltung von Mikroorganismen vorgesehen.

Bei mikrobiologischen Anforderungen müssen zusätzliche Maßnahmen geprüft werden, beispielsweise:

• geeignete Sterilfiltration

• UV-Anlage

• chemische Desinfektion

• hygienische Ausführung der Rohrleitungen

• regelmäßige Reinigung und Wartung

• Vermeidung längerer Stagnationszeiten

Passendes Filtergehäuse prüfen

Eine 20"-Filterkerze passt nicht automatisch in jedes 20"-Filtergehäuse. Neben der Länge müssen weitere konstruktive Merkmale übereinstimmen.

Vor der Bestellung sollten geprüft werden:

• tatsächliche Länge der vorhandenen Filterkerze

• Außendurchmesser

• Endkappenausführung

• Dichtungen und Dichtflächen

• Aufnahme im Filtergehäuse

• zulässiger Betriebsdruck

• zulässige Betriebstemperatur

• erforderlicher Volumenstrom

• chemische Beständigkeit gegenüber dem Medium

Beim Austausch eines vorhandenen Filterelements sollten die vollständige Typenbezeichnung, die Abmessungen und die Ausführung der Endkappen verglichen werden.

Filterwechsel und Wartung

Die Filterkerze sollte gewechselt werden, bevor der zunehmende Druckverlust den Betrieb der Wasseraufbereitungsanlage beeinträchtigt.

Geeignete Kriterien für den Filterwechsel sind:

• steigender Differenzdruck

• sinkender Volumenstrom

• erreichtes Wartungsintervall

• sichtbare starke Verschmutzung

• Filterwarnung der Anlagensteuerung

• prozessbedingte oder hygienische Wechselvorgaben

Ein ungewöhnlich kurzer Wechselzyklus weist häufig auf eine erhöhte Partikelfracht oder eine unzureichende Vorfiltration hin. In diesem Fall sollte geprüft werden, ob eine zusätzliche Grobfilterstufe oder ein Filterelement mit größerer Schmutzaufnahmekapazität erforderlich ist.
