PP-Tiefenfilterkerzen
AML-20P4-F1A-100

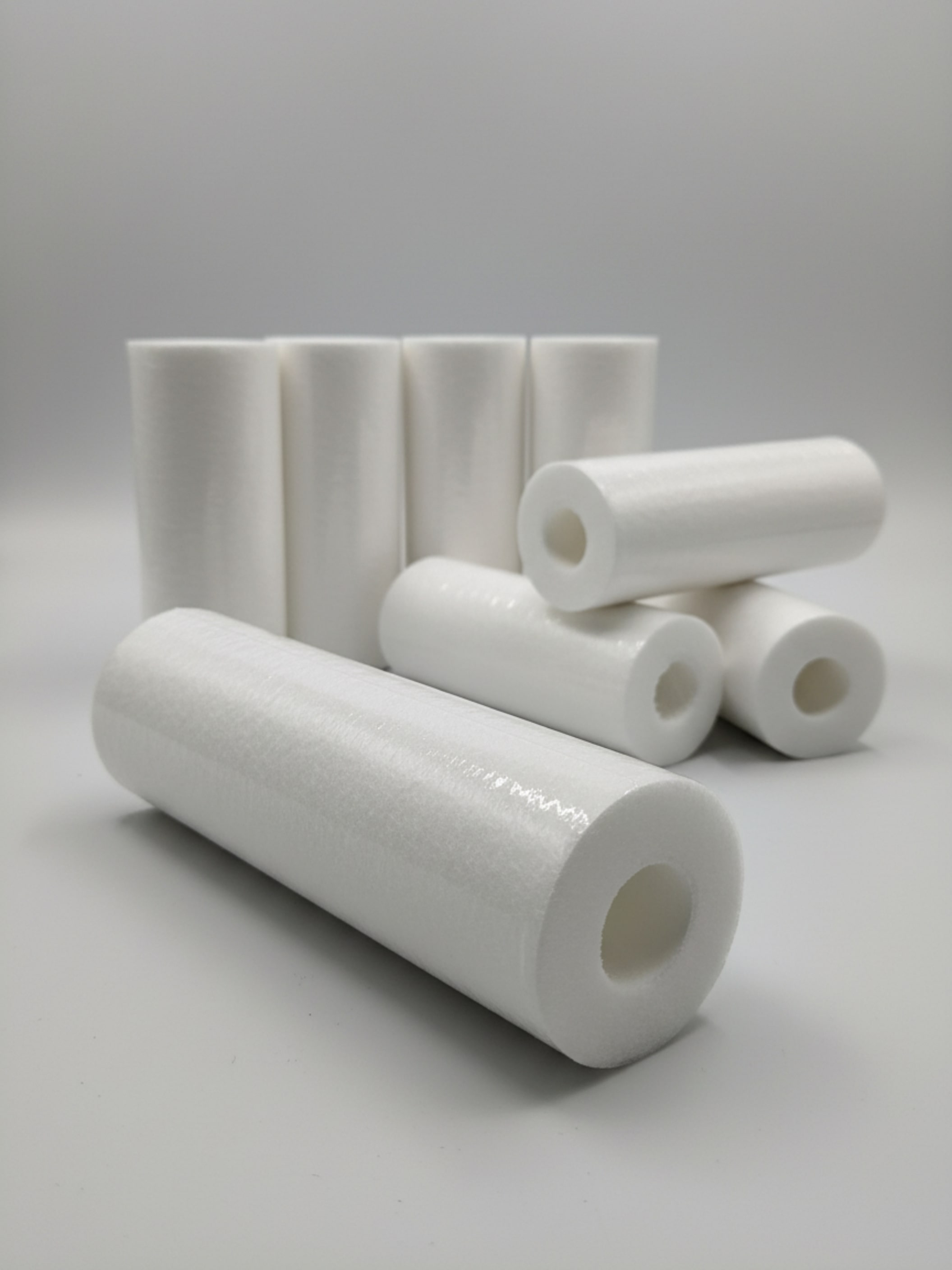

PP-Tiefenfilterkerze AML 20" mit 100 µm Filterfeinheit

Die PP-Tiefenfilterkerze AML-20P4-F1A-100 dient zur mechanischen Grobfiltration von Wasser. Mit einer Länge von 20" und einer Filterfeinheit von 100 µm hält sie größere ungelöste Partikel zurück und entlastet nachgeschaltete Feinfilter, Armaturen und Anlagenkomponenten.

Die 100-µm-Ausführung eignet sich besonders für Wasser mit höherer Partikelfracht. Gröbere Verunreinigungen werden bereits in einer frühen Filtrationsstufe aufgenommen, bevor das Wasser eine feinere Filterkerze oder eine empfindliche Aufbereitungsstufe erreicht.

Typische Einsatzbereiche

• Grobfiltration von Prozess- und Betriebswasser

• Rückhaltung größerer Sand- und Rostpartikel

• Entfernung von Rohrleitungsabrieb und Schwebstoffen

• Vorfilterstufe bei höherer Schmutzfracht

• Entlastung nachgeschalteter 5-µm- oder 1-µm-Filterkerzen

• Filtration in technischen Wasserkreisläufen

• Schutz von Pumpen, Ventilen und Armaturen vor größeren Partikeln

Grobfilterstufe für höhere Partikelbelastungen

Eine Filterfeinheit von 100 µm ist deutlich gröber als eine Feinfilterung mit 5 µm oder 1 µm. Dadurch können größere Feststoffe zurückgehalten werden, ohne dass das Filterelement durch feine Partikel unnötig schnell verblockt.

Die 100-µm-Filterkerze ist deshalb besonders geeignet, wenn:

• das Wasser sichtbare oder größere Schmutzpartikel enthält

• nachgeschaltete Feinfilter schnell verschmutzen

• eine abgestufte Partikelfiltration aufgebaut werden soll

• zunächst gröbere Verunreinigungen entfernt werden müssen

• eine robuste Vorfilterstufe für technische Anwendungen benötigt wird

Die tatsächliche Standzeit hängt von der Partikelkonzentration, der Art der Feststoffe, dem Volumenstrom und den Betriebsbedingungen ab.

Tiefenfiltration statt reiner Oberflächenfiltration

Bei einer Tiefenfilterkerze werden Partikel nicht ausschließlich an der äußeren Oberfläche zurückgehalten. Sie können innerhalb der Filterstruktur aufgenommen und eingelagert werden.

Dadurch steht ein räumlicher Filtrationsbereich zur Verfügung. Wie viel Schmutz die Filterkerze aufnehmen kann, hängt unter anderem von folgenden Faktoren ab:

• Größenverteilung der Partikel

• Form und Beschaffenheit der Feststoffe

• Partikelkonzentration im Wasser

• Volumenstrom durch das Filterelement

• vorhandener Betriebsdruck

• zulässiger Differenzdruck

• Betriebsdauer und Wechselintervall

Abgestufte Filtration mit 100 µm und 5 µm

Bei höherer Schmutzfracht ist eine abgestufte Filtration häufig wirtschaftlicher als der alleinige Einsatz einer feinen Filterkerze.

Ein möglicher Aufbau ist:

• erste Filterstufe mit 100 µm zur Grobfiltration

• zweite Filterstufe mit 5 µm zur Feinfiltration

• gegebenenfalls zusätzliche 1-µm-Stufe bei besonderen Anforderungen

Die 100-µm-Filterkerze hält größere Partikel zurück. Dadurch wird die nachgeschaltete AML-Tiefenfilterkerze mit 5 µm entlastet und kann ihre Feinfilterfunktion länger erfüllen.

Eine zusätzliche AML-Tiefenfilterkerze mit 1 µm kann eingesetzt werden, wenn kleinere Partikel zurückgehalten werden müssen und das Wasser bereits ausreichend vorgereinigt ist.

Abgrenzung zu den feineren AML-Varianten

AML mit 100 µm

Die 100-µm-Ausführung ist für die Grobfiltration und die Rückhaltung größerer Partikel vorgesehen.

Typische Vorteile:

• geringere Empfindlichkeit gegenüber hoher Grobschmutzfracht

• Entlastung feinerer Filterstufen

• sinnvoll als erste Stufe einer Filterkaskade

• geringeres Risiko einer sofortigen Verblockung durch größere Partikel

AML mit 5 µm

Die 5-µm-Ausführung dient als Feinfilter. Sie wird häufig zum Schutz von Membrananlagen und empfindlichen Anlagenkomponenten eingesetzt.

AML mit 1 µm

Die 1-µm-Ausführung ermöglicht eine noch feinere Partikelfiltration. Sie sollte vorzugsweise bei bereits vorgereinigtem Wasser eingesetzt werden, da sie bei höherer Schmutzfracht schneller beladen werden kann.

Einsatz vor Umkehrosmoseanlagen

Eine 100-µm-Filterkerze ist in der Regel nicht als alleinige letzte Vorfilterstufe unmittelbar vor einer Umkehrosmosemembran vorgesehen. Für viele Umkehrosmoseanlagen werden Feinfilter im Bereich von etwa 5 µm eingesetzt.

Die 100-µm-Ausführung kann jedoch als vorgeschaltete Grobfilterstufe sinnvoll sein, wenn das Rohwasser eine erhöhte Partikelbelastung aufweist.

Ein typischer Aufbau kann folgendermaßen aussehen:

• Grobfiltration mit 100 µm

• Feinfiltration mit 5 µm

• Umkehrosmoseanlage

Damit werden größere Partikel frühzeitig entfernt und die nachgeschaltete Feinfilterkerze wird weniger stark belastet.

Technische Daten

Welche Stoffe werden zurückgehalten?

Die Filterkerze dient zur mechanischen Rückhaltung ungelöster Feststoffe. Abhängig von Größe und Beschaffenheit können dazu gehören:

• Sandpartikel

• Rost

• Rohrleitungsabrieb

• grobe Schwebstoffe

• Partikel aus Behältern

• ausgefällte Ablagerungen

• größere Verunreinigungen aus Prozess- und Kreislaufwasser

Die angegebene Filterfeinheit beschreibt die Größe der mechanisch zurückzuhaltenden Partikel. Die tatsächliche Rückhaltung hängt zusätzlich vom Filteraufbau, vom Betriebszustand und von der Art der Partikel ab.

Keine Entfernung gelöster Wasserinhaltsstoffe

Die PP-Tiefenfilterkerze verändert die chemische Zusammensetzung des Wassers nicht gezielt. Gelöste Wasserinhaltsstoffe passieren eine mechanische Grobfilterstufe.

Nicht entfernt werden insbesondere:

• Wasserhärte

• gelöste Salze

• Leitfähigkeit

• Nitrat

• Chlorid

• Sulfat

• gelöstes Eisen

• gelöstes Mangan

• gelöste organische Stoffe

Eisen und Mangan können nur dann mechanisch zurückgehalten werden, wenn sie bereits oxidiert und als ausreichend große Feststoffpartikel ausgefallen sind.

Kein Fein-, Steril- oder Desinfektionsfilter

Die Filterfeinheit von 100 µm ist für größere Partikel ausgelegt. Die Filterkerze ist daher kein Feinfilter, kein Sterilfilter und keine Desinfektionsstufe.

Sie ist nicht für folgende Aufgaben vorgesehen:

• vollständige Rückhaltung sehr kleiner Partikel

• mikrobiologische Absicherung

• Entfernung von Bakterien oder Viren

• Enthärtung

• Entsalzung

• Entfernung gelöster Schadstoffe

Für diese Aufgaben sind zusätzliche und speziell ausgelegte Aufbereitungsstufen erforderlich.

Kompatibilität mit dem Filtergehäuse prüfen

Die Angabe 20" beschreibt nur die Längenklasse der Filterkerze. Sie garantiert nicht, dass das Filterelement in jedes 20"-Gehäuse eingesetzt werden kann.

Vor der Bestellung sollten geprüft werden:

• tatsächliche Länge der vorhandenen Filterkerze

• Außendurchmesser

• Endkappenausführung

• Art und Position der Dichtungen

• Aufnahme im Filtergehäuse

• zulässiger Betriebsdruck

• zulässige Betriebstemperatur

• erforderlicher Volumenstrom

• chemische Beständigkeit gegenüber dem Medium

Bei einem Ersatzfilter sollten die vollständige Artikelbezeichnung, die Abmessungen und die Endkappen des vorhandenen Filterelements miteinander verglichen werden.

Filterwechsel und Wartung

Die Filterkerze sollte gewechselt werden, bevor eine zunehmende Beladung den Durchfluss oder den Anlagenbetrieb beeinträchtigt.

Hinweise auf einen notwendigen Filterwechsel sind:

• steigender Differenzdruck

• sinkender Volumenstrom

• sichtbare starke Verschmutzung

• erreichtes Wartungsintervall

• Filterwarnung der Anlagensteuerung

• prozessbedingte Wechselvorgaben

Verschmutzt eine nachgeschaltete Feinfilterkerze weiterhin sehr schnell, können zusätzliche Partikel unterhalb von 100 µm im Wasser vorhanden sein. In diesem Fall sollte die Abstufung der Filterfeinheiten überprüft werden.
