CO² Absorber
Luftvolumen max. 15 m³/h

CO₂-Absorber für Reinwassertanks bis 15 m³/h

Der CO₂-Absorber reduziert den Eintrag von Kohlendioxid aus der Umgebungsluft in Tanks für VE- und Reinstwasser. Er wird in die Tankbelüftung eingebunden und behandelt die Luft, die bei der Wasserentnahme in den Behälter nachströmt.

Vollentsalztes Wasser und Umkehrosmose-Permeat nehmen Kohlendioxid besonders leicht aus der Luft auf. Das CO₂ löst sich im Wasser und bildet Kohlensäure. Dadurch kann die elektrische Leitfähigkeit des gespeicherten Wassers ansteigen und der pH-Wert absinken.

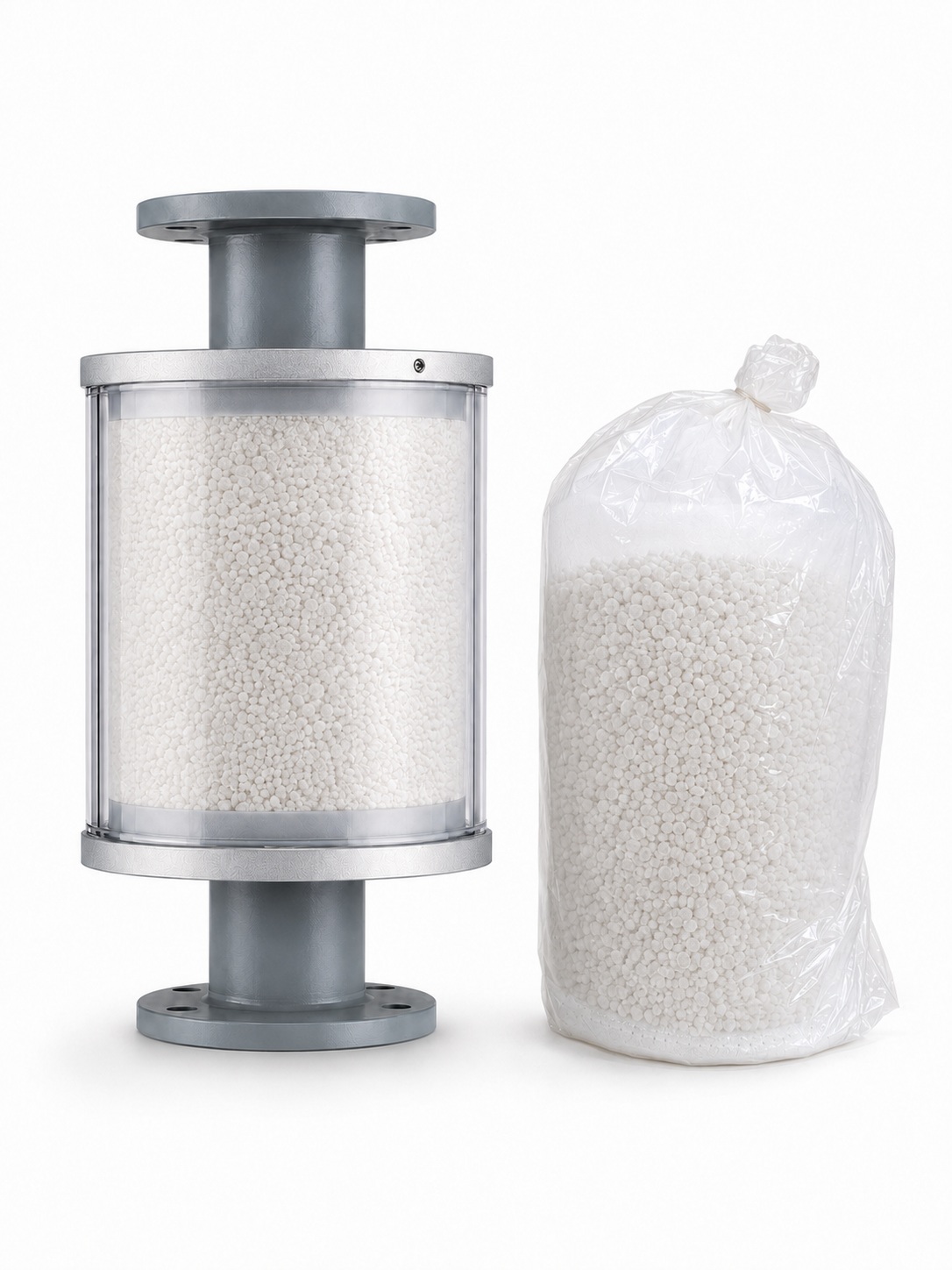

Die Ausführung AS15-MF ist für einen maximalen Luftdurchsatz von 15.000 l/h ausgelegt. Mit ihrem unteren DN-80-Flansch und einer Wechselkartusche mit ca. 9 Litern Absorbermaterial eignet sie sich für Anlagen mit hohen Befüll- und Entnahmeleistungen.

Vorteile des CO₂-Absorbers

• maximaler Luftdurchsatz 15.000 l/h

• reduziert den CO₂-Eintrag über die Tankbelüftung

• schützt die Qualität von VE- und Reinstwasser

• begrenzt einen CO₂-bedingten Leitfähigkeitsanstieg

• große Bindemittelkartusche mit ca. 9 Litern

• Farbindikator zur Kontrolle der zunehmenden Sättigung

• sauberer Austausch der vollständigen Kartusche

• kein Umfüllen von losem Granulat erforderlich

• Absorbermaterial bereits enthalten

• geringer Wartungsaufwand

• mit einer Sterilfiltration kombinierbar

Auslegung nach dem Luftvolumenstrom

Die Leistungsangabe von 15 m³/h bezeichnet den maximalen Luftvolumenstrom der Tankbelüftung und nicht die Produktionsleistung der vorgeschalteten Wasseraufbereitungsanlage.

Wird Wasser mit 15 m³/h aus einem Lagertank entnommen, muss ungefähr die gleiche Luftmenge in den Behälter nachströmen können. Beim Befüllen muss die verdrängte Luft ebenfalls ohne unzulässigen Druckaufbau aus dem Tank entweichen können.

Für die Auslegung sind insbesondere zu berücksichtigen:

• maximale Entnahmeleistung

• maximale Befüllleistung

• Leistung der Druckerhöhungspumpe

• kurzzeitige Entnahmespitzen

• vorhandener Belüftungsanschluss

• Durchmesser und Länge der Belüftungsleitung

• Anzahl der Bögen, Armaturen und Verschraubungen

• Druckverlust weiterer Belüftungsfilter

• zulässiger Über- und Unterdruck des Tanks

• erforderliche Leistungsreserve

• mögliche spätere Anlagenerweiterungen

Die Auswahl darf nicht ausschließlich anhand des Tankvolumens erfolgen. Ein kleinerer Tank mit einer leistungsstarken Druckerhöhung kann einen größeren Belüftungsfilter benötigen als ein großer Tank mit niedriger Entnahmeleistung.

Typische Einsatzbereiche

• größere Permeattanks hinter Umkehrosmoseanlagen

• VE-Wassertanks hinter Vollentsalzungsanlagen

• Reinstwassertanks nach EDI-Anlagen

• Speichertanks hinter Mischbett- oder Polishing-Stufen

• industrielle Prozess- und Spülwasseranlagen

• Elektronik- und Oberflächentechnik

• Kessel- und Prozesswasseranwendungen

• Versorgungssysteme mit hohen Entnahmeleistungen

• Anwendungen mit niedrigen Leitfähigkeitsgrenzwerten

Bindemittelkartusche mit Farbindikator

Die Kartusche AS15-MF enthält ca. 9 Liter BM1K-Absorbermaterial. Das Bindemittel nimmt Kohlendioxid aus der durchströmenden Luft auf. Ein Farbindikator zeigt die zunehmende Sättigung an und erleichtert die Kontrolle des erforderlichen Wechselzeitpunkts.

Die tatsächliche Standzeit hängt unter anderem von folgenden Betriebsbedingungen ab:

• durchströmte Luftmenge

• CO₂-Gehalt der Umgebungsluft

• Luftfeuchtigkeit

• Häufigkeit der Tankbefüllung

• Häufigkeit und Menge der Wasserentnahme

• geforderte Leitfähigkeit des gespeicherten Wassers

• Dichtheit des Tanks und der Belüftungsleitung

• ungefilterte Nebenluftwege

• Umgebungstemperatur

• möglicher Feuchtigkeits- oder Kondensateintrag

Für den Austausch ist eine Wechselkartusche mit 9 Litern CO₂-Bindemittel erhältlich. Die vollständige Kartusche wird als Einheit gewechselt, sodass kein loses Granulat umgefüllt werden muss.

Technische Daten

Verfügbare Baugrößen

Einbau und Betrieb

Der CO₂-Absorber wird am definierten Belüftungsanschluss des Tanks installiert. Die gesamte nachströmende Luft muss durch das Absorbermaterial geführt werden. Offene Nebenbelüftungen, ungefilterte Anschlüsse oder Undichtigkeiten können die Wirkung erheblich reduzieren.

Bei der Installation sind insbesondere zu beachten:

• ausreichende Dimensionierung der Belüftungsleitung

• passende Flanschverbindung DN 80

• Einhaltung der zulässigen Druckgrenzen des Tanks

• gute Zugänglichkeit für Sichtkontrolle und Kartuschenwechsel

• ausreichende Montage- und Wartungsfläche

• Schutz vor unzulässiger Feuchtigkeit und Kondensat

• Berücksichtigung des zusätzlichen Druckverlusts angeschlossener Filter

Die vollständige Belüftungsstrecke muss auch bei maximaler Befüllung und Entnahme einen sicheren Druckausgleich ermöglichen.

Abgrenzung zu Steril- und Partikelfiltern

Der CO₂-Absorber bindet Kohlendioxid aus der nachströmenden Umgebungsluft. Er ersetzt keinen Sterilfilter und bietet allein keinen definierten Schutz vor mikrobiologischen Einträgen.

Wenn neben dem CO₂-Eintrag auch Mikroorganismen und feine Partikel reduziert werden sollen, steht der CO₂-Absorber mit drei 0,2-µm-Sterilfiltern bis 15 m³/h zur Verfügung. Diese Ausführung kombiniert die 9-Liter-Bindemittelkartusche mit drei parallel angeordneten Sterilfiltern DN 32.

Abgrenzung zur Membranentgasung

Der CO₂-Absorber behandelt ausschließlich die durchströmende Tankbelüftungsluft. Bereits im Wasser gelöstes Kohlendioxid wird nicht nachträglich entfernt.

Wenn gelöstes CO₂ vor einer EDI-Anlage, einer Mischbettstufe oder einem anderen Aufbereitungsschritt reduziert werden muss, ist eine verfahrenstechnische Entgasung erforderlich. Informationen dazu finden Sie auf unserer Homepage unter Membranentgasung in der Wasseraufbereitung.
