CO² Absorber mit Sterilfilter
Luftvolumen max. 15 m³/h

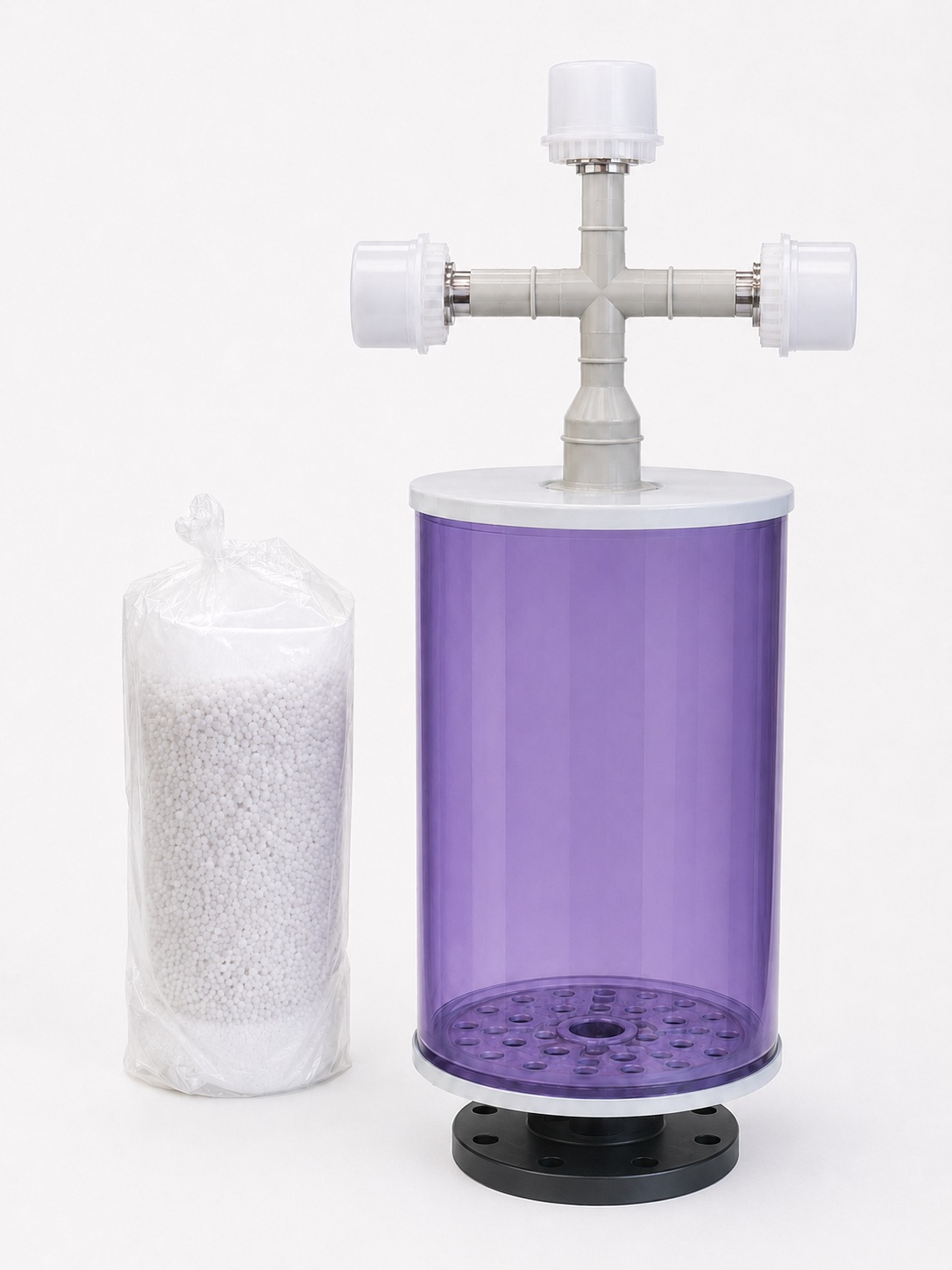

CO₂-Absorber mit drei Sterilfiltern DN32 bis 15 m³/h

Der kombinierte CO₂-Absorber mit Sterilfiltern schützt die Belüftung von Tanks für VE-Wasser, Reinwasser und Reinstwasser. Das System reduziert den Eintrag von Kohlendioxid, Mikroorganismen und feinen Partikeln aus der nachströmenden Umgebungsluft.

Die Ausführung ist für einen maximalen Luftvolumenstrom von 15 m³/h beziehungsweise 15.000 l/h ausgelegt. Drei parallel verbaute Sterilfilter DN32 mit einer Filterfeinheit von 0,2 µm verteilen den erforderlichen Luftstrom auf drei Filterstrecken und ermöglichen die höhere Luftleistung.

Die Bindemittelkartusche AS15-MF enthält ca. 9 Liter CO₂-Bindemittel mit Farbindikator. Das Bindemittel reduziert Kohlendioxid in der durchströmenden Umgebungsluft und begrenzt damit die CO₂-bedingte Erhöhung der elektrischen Leitfähigkeit im gespeicherten Wasser.

Vorteile der kombinierten Tankbelüftung

• CO₂-Absorption und Sterilfiltration in einem System

• maximaler Luftvolumenstrom 15 m³/h

• maximaler Luftvolumenstrom 15.000 l/h

• drei parallel verbaute Sterilfilter DN32

• Filterfeinheit 0,2 µm

• geeignet für VE-Wasser, Reinwasser und Reinstwasser

• reduziert den Eintrag von Kohlendioxid aus der Umgebungsluft

• begrenzt die CO₂-bedingte Erhöhung der Leitfähigkeit

• reduziert den Eintrag von Mikroorganismen und feinen Partikeln

• Bindemittelkartusche AS15-MF mit Farbindikator

• ca. 9 Liter CO₂-Bindemittel

• optische Kontrolle des Sättigungszustands

• sauberer Austausch der vollständigen Kartusche

• kein Umfüllen von losem Bindemittel erforderlich

• Absorbergehäuse aus PVC

• unterer Flanschanschluss DN 80

• drei einzeln austauschbare Sterilfilter

• für größere Befüll- und Entnahmeleistungen geeignet

• passende Ersatzkartusche und Ersatzfilter im Shop erhältlich

CO₂-Schutz und Sterilfiltration in einer Einheit

Auch nach einer leistungsfähigen Wasseraufbereitung kann sich die Qualität des gespeicherten Wassers durch den Kontakt mit ungefilterter Umgebungsluft verändern.

Beim Entnehmen von Wasser muss Luft in den Tank nachströmen. Beim Befüllen wird die entsprechende Luftmenge aus dem Tank verdrängt. Ohne eine geeignete Filterung können Kohlendioxid, Mikroorganismen, Staub und feine Partikel in den Behälter gelangen.

Das kombinierte Filtersystem übernimmt zwei unterschiedliche Aufgaben:

Ein reiner CO₂-Absorber ersetzt keine Sterilfiltration. Ein reiner Sterilfilter bindet kein Kohlendioxid. Die kombinierte Ausführung berücksichtigt beide Eintragswege.

Warum Kohlendioxid die Leitfähigkeit erhöht

VE- und Reinstwasser enthalten nur geringe Mengen gelöster Salze. Dadurch reagieren diese Wasserqualitäten empfindlich auf den Kontakt mit Umgebungsluft.

Kohlendioxid kann sich im Wasser lösen und Kohlensäure beziehungsweise elektrisch geladene Dissoziationsprodukte bilden. Dadurch steigt die gemessene Leitfähigkeit, obwohl keine klassische Verunreinigung durch Mineralsalze vorliegt.

Eine CO₂-Aufnahme ist insbesondere relevant bei:

• Umkehrosmose-Permeat

• vollentsalztem Wasser

• Wasser nach Mischbettanlagen

• Wasser nach Elektrodeionisation

• Wasser mit sehr niedriger Ausgangsleitfähigkeit

• häufig wechselnden Tankfüllständen

• hohen Entnahmeleistungen

• längeren Speicherzeiten

• großen ausgetauschten Luftmengen

• undichten oder ungefilterten Nebenöffnungen

Der CO₂-Absorber behandelt ausschließlich die durchströmende Belüftungsluft. Bereits im Wasser gelöstes Kohlendioxid wird durch den Belüftungsfilter nicht nachträglich entfernt.

Für die kontinuierliche Erzeugung sehr niedriger Leitfähigkeiten stehen passende Reinstwasseraufbereitungsanlagen mit EDI zur Verfügung.

Funktion der Bindemittelkartusche

Die Bindemittelkartusche AS15-MF enthält ca. 9 Liter CO₂-Bindemittel. Das Bindemittel besteht weitgehend aus Calciumhydroxid und besitzt einen Farbindikator zur optischen Kontrolle des Sättigungszustands.

Das Kohlendioxid wird chemisch gebunden. Die vereinfachte Reaktion lautet:

Calciumhydroxid + Kohlendioxid → Calciumcarbonat + Wasser

Das Kartuschensystem ermöglicht den vollständigen Austausch des Bindemittels als geschlossene Wechseleinheit. Loses Granulat muss nicht aus dem Gehäuse entnommen oder neu eingefüllt werden.

Vorteile des Kartuschensystems:

• vollständige Füllung als austauschbare Einheit

• sauberer Bindemittelwechsel

• kein Umfüllen von losem Granulat

• definierte Füllmenge

• integrierter Farbindikator

• geringer Wartungsaufwand

• keine asbest- oder silikonhaltigen Materialien

• vollständiger Austausch des verbrauchten Bindemittels

• geringeres Risiko von Verschüttungen beim Wechsel

Eine Kartuschengröße für beide Leistungsvarianten

Die 10-m³/h- und die 15-m³/h-Ausführung verwenden dieselbe Bindemittelkartusche AS15-MF mit ca. 9 Litern.

Die höhere Luftleistung der 15-m³/h-Ausführung wird nicht durch eine größere Bindemittelkartusche erreicht. Sie wird durch drei statt zwei parallel verbaute Sterilfilter DN32 ermöglicht.

Die Standzeit der Kartusche ist dennoch nicht bei beiden Anlagen automatisch identisch. Bei einem höheren tatsächlichen Luftdurchsatz wird eine größere Luftmenge durch das Bindemittel geführt und entsprechend mehr Kohlendioxid aufgenommen.

Hygienischer Schutz durch drei Sterilfilter DN32

Die drei parallel verbauten 0,2-µm-Sterilfilter DN32 reduzieren Mikroorganismen und feine Partikel in der Belüftungsluft, bevor diese in den Reinwassertank gelangen.

Durch die parallele Anordnung verteilt sich der Luftstrom auf drei Filterstrecken. Dies ermöglicht einen maximalen Gesamtluftvolumenstrom von 15 m³/h, sofern die angeschlossenen Rohrleitungen und Armaturen ausreichend dimensioniert sind.

Die Sterilfilter unterstützen:

• den Schutz vor luftgetragenen mikrobiologischen Einträgen

• eine kontrollierte Belüftung von Rein- und Reinstwassertanks

• die Reduzierung von Staub- und Partikeleinträgen

• den Schutz des Tankinhalts vor ungefilterter Umgebungsluft

• den Schutz nachgeschalteter Verbraucher und Prozesse

• einen ausreichenden Luftdurchsatz bei größeren Befüllleistungen

• einen ausreichenden Luftdurchsatz bei höheren Entnahmeleistungen

Die Sterilfilter desinfizieren kein bereits belastetes Wasser. Sie ersetzen keine Tankreinigung, Desinfektion, mikrobiologische Überwachung oder hygienische Betriebsführung.

Auslegung nach Luftvolumenstrom

Die Filtereinheit wird nicht anhand des Tankvolumens ausgewählt. Entscheidend ist der höchste Luftvolumenstrom, der beim Befüllen oder Entnehmen auftreten kann.

Wird beispielsweise Wasser mit 15 m³/h aus dem Tank entnommen, muss ungefähr die gleiche Luftmenge in den Behälter nachströmen können. Beim Befüllen muss die verdrängte Luft ebenfalls ohne unzulässigen Druckaufbau entweichen können.

Für die Auslegung sind insbesondere zu berücksichtigen:

• maximale Entnahmeleistung

• maximale Befüllleistung

• Leistung der Druckerhöhungspumpe

• mögliche kurzfristige Entnahmespitzen

• vorhandener Belüftungsanschluss

• Rohrdurchmesser der Belüftungsleitung

• Länge der Belüftungsleitung

• Anzahl der Bögen und Armaturen

• Druckverlust des CO₂-Bindemittels

• Druckverlust der drei Sterilfilter

• Verschmutzungszustand der Sterilfilter

• zulässiger Überdruck des Tanks

• zulässiger Unterdruck des Tanks

• mögliche spätere Erweiterungen der Anlage

Ein großer Tank mit niedriger Entnahmeleistung kann einen kleineren Belüftungsfilter benötigen als ein kleiner Tank mit einer leistungsstarken Druckerhöhungsanlage.

Vergleich der beiden Ausführungen

Die kombinierte Filtereinheit ist in zwei Leistungsgrößen erhältlich. Beide Varianten verwenden dieselbe Bindemittelkartusche AS15-MF mit ca. 9 Litern. Sie unterscheiden sich durch den maximalen Luftvolumenstrom und die Anzahl der parallel verbauten Sterilfilter DN32.

Die Auswahl erfolgt nach dem höchsten zu erwartenden Luftvolumenstrom. Eine ausreichende Leistungsreserve ist sinnvoll, wenn Pumpenleistungen schwanken oder spätere Anlagenerweiterungen vorgesehen sind.

Technische Daten

Lieferumfang

• CO₂-Filtergehäuse aus PVC

• Flanschanschluss DN 80

• Bindemittelkartusche AS15-MF mit ca. 9 Litern

• drei Sterilfilter DN32

• Filterfeinheit 0,2 µm

• Verrohrung zur parallelen Einbindung der drei Sterilfilter

• Anschlüsse für die Sterilfilterstrecken

Benötigte Produkte für den vollständigen Wechsel

Für einen vollständigen Wechsel der Verbrauchskomponenten werden benötigt:

• 1 × Bindemittelkartusche AS15-MF mit ca. 9 Litern

• 3 × Sartorius Sterilfilter Sartovent DN32

Die Bindemittelkartusche ist bei der 10-m³/h- und der 15-m³/h-Ausführung identisch.

Alle drei Sterilfilter sollten bei einem vollständigen Wartungswechsel gemeinsam erneuert werden. Dadurch bleiben Luftdurchsatz und Druckverlust innerhalb der drei parallelen Filterstrecken möglichst gleich.

Wechselintervall der Bindemittelkartusche

Die tatsächliche Standzeit der Bindemittelkartusche hängt unter anderem ab von:

• nachströmender Luftmenge

• CO₂-Gehalt der Umgebungsluft

• Luftfeuchtigkeit

• Häufigkeit der Tankbefüllung

• Häufigkeit und Menge der Tankentnahme

• Betriebszeit

• geforderter Wasserleitfähigkeit

• Dichtheit des Tanks

• Dichtheit der Belüftungsleitung

• ungefilterten Nebenluftwegen

• Umgebungstemperatur

• möglichem Feuchtigkeitseintrag

Die Kartusche ist zu wechseln, wenn der Farbindikator die zunehmende Sättigung anzeigt.

Unabhängig vom sichtbaren Indikatorzustand sollte das Bindemittel spätestens nach einem Jahr erneuert werden. Dadurch werden Verkrustungen, Gassenbildungen und ein Nachlassen der Indikatorwirkung vermieden.

Wechsel der drei Sterilfilter

Die Sterilfilter DN32 sind Verbrauchs- und Wartungskomponenten. Mit zunehmender Betriebsdauer können Partikel und Verunreinigungen den Druckverlust erhöhen und den möglichen Luftdurchsatz reduzieren.

Alle drei Filter sollten gemeinsam gewechselt werden. Ein Mischbetrieb aus neuen und gebrauchten Filterelementen kann zu unterschiedlichen Druckverlusten in den parallelen Filterstrecken führen.

Ein Wechsel ist insbesondere zu prüfen bei:

• festgelegtem hygienischem Wartungsintervall

• sichtbarer Verschmutzung

• erhöhtem Druckverlust

• reduziertem Luftdurchsatz

• auffälligem Druckverhalten des Tanks

• mikrobiologischen Auffälligkeiten

• Beschädigung eines Filterelements

• durchgeführter Tankreinigung oder Desinfektion

• längeren Stillstandszeiten

• geänderten Hygieneanforderungen

• Anforderungen des betrieblichen Hygienekonzepts

Die zulässigen Reinigungs-, Sterilisations- und Autoklavierverfahren richten sich nach der Gebrauchsanweisung der eingesetzten Sterilfilter und müssen mit Verrohrung, Dichtungen und Montageausführung abgestimmt werden.

Kontrolle und Wartung

Für einen stabilen Betrieb sollte ein anwendungsgerechtes Kontroll- und Wechselintervall festgelegt werden.

Regelmäßig zu kontrollieren sind:

• Farbe des CO₂-Bindemittels

• Zustand der Bindemittelkartusche

• sichtbare Feuchtigkeit in der Kartusche

• Leitfähigkeit direkt nach der Wasseraufbereitung

• Leitfähigkeit im Tank

• Leitfähigkeit an der Entnahmestelle

• Zustand aller drei Sterilfilter

• sichtbare Verschmutzungen

• gleichmäßiger Luftdurchsatz der drei Filterstrecken

• Druckverhalten beim Befüllen

• Druckverhalten bei der Entnahme

• Dichtheit der Filtereinheit

• Dichtheit der Tankanschlüsse

• ungefilterte Nebenluftwege

• Zustand der Dichtungen und Verbindungen

Ein zugesetzter Sterilfilter kann den Luftdurchsatz reduzieren und einen unzulässigen Über- oder Unterdruck im Tank begünstigen.

Hinweise zur Installation

Die Filtereinheit wird an der Be- und Entlüftung des Reinwassertanks montiert. Die gesamte beim Entnehmen nachströmende Luft muss kontrolliert über das Filtersystem geführt werden.

Für eine wirksame Installation sind erforderlich:

• geschlossener Tank

• definierter Belüftungsanschluss

• keine ungefilterten Nebenöffnungen

• dichte Tankanschlüsse

• ausreichend dimensionierte Belüftungsleitung

• mechanisch spannungsfreie Montage

• sichere Abstützung der Filtereinheit

• Schutz vor mechanischer Beschädigung

• zugängliche Position für Sichtkontrolle und Wartung

• ausreichend Platz für den Kartuschenwechsel

• ausreichend Platz für den Wechsel aller drei Sterilfilter

• Schutz der Kartusche vor eindringendem Wasser

• Schutz vor Kondensatrücklauf

Die Flüssigkeit aus dem Tank darf nicht in die Bindemittelkartusche gelangen. Rücklaufendes Kondensat und Spritzwasser können das Bindemittel beschädigen, Verkrustungen verursachen und den Luftdurchsatz beeinträchtigen.

Die Tankbelüftung darf nicht abgesperrt werden. Der Behälter muss jederzeit innerhalb seiner zulässigen Druckgrenzen be- und entlüftet werden können.

Druckverlust und Betriebsgrenzen

Das CO₂-Bindemittel erzeugt bei Nenndurchsatz einen zusätzlichen Druckverlust. Für frisches calciumhydroxidhaltiges Bindemittel ist bei Nenngeschwindigkeit mit einem Druckverlust von ungefähr 1 bis 10 mbar zu rechnen.

Zusätzliche Druckverluste entstehen durch:

• die drei Sterilfilter

• Belüftungsrohrleitungen

• Bögen

• Verschraubungen

• Armaturen

• verschmutzte Filter

• Feuchtigkeit oder Kondensat

• ungeeignete Rohrquerschnitte

Der maximale Luftvolumenstrom von 15 m³/h darf nicht überschritten werden. Die gesamte Belüftungsstrecke muss so ausgelegt werden, dass die zulässigen Druckgrenzen des Tanks auch bei maximaler Befüllung und Entnahme eingehalten werden.

Das PVC-Gehäuse und das Bindemittel müssen vor unzulässigen Temperaturen geschützt werden. Für das PVC-Gehäuse sind Temperaturen über 50 °C und für das calciumhydroxidhaltige Bindemittel Temperaturen über 40 °C zu vermeiden.

Aufstellung und Umgebungsbedingungen

Bei der Aufstellung ist die Filtereinheit vor ungünstigen Umgebungsbedingungen zu schützen.

Zu beachten sind insbesondere:

• Schutz vor Regen und Spritzwasser

• Schutz vor direkter Sonneneinstrahlung

• Schutz vor Frost

• keine Flüssigkeit in der Bindemittelkartusche

• keine unzulässige Erwärmung des PVC-Gehäuses

• keine unzulässige Erwärmung des Bindemittels

• ausreichender Wartungszugang

• standsichere und spannungsfreie Montage

• sichere Aufnahme des Gewichts durch Tank oder Halterung

Bei einer Außenaufstellung ist eine geeignete Schutzkonstruktion erforderlich. Abführende Leitungen sind so zu verlegen, dass Kondensat nicht in das Absorbergehäuse zurücklaufen kann.

Entsorgung der verbrauchten Kartusche

Die Entsorgung der verbrauchten Bindemittelkartusche hängt vom aufgenommenen Stoff, dem tatsächlichen Betriebszustand und den örtlichen Vorgaben ab.

Vor der Entsorgung sind zu prüfen:

• Sicherheitsdatenblatt des Bindemittels

• Einsatz ausschließlich zur CO₂-Absorption

• mögliche zusätzliche Verunreinigungen

• Zustand der gebrauchten Kartusche

• betriebliche Entsorgungsvorgaben

• Vorgaben des Entsorgungsunternehmens

• örtliche und gesetzliche Bestimmungen

Eine pauschale Entsorgung über den Hausmüll wird nicht zugesichert.

Geeignete Anwendungen

Der CO₂-Absorber mit Sterilfiltern eignet sich insbesondere für:

• Reinstwassertanks nach EDI-Anlagen

• VE-Wassertanks nach Vollentsalzungsanlagen

• Permeattanks nach Umkehrosmoseanlagen

• Tanks nach Mischbett- oder Polishing-Stufen

• Labor- und Analysenwasser

• Elektronik- und Oberflächentechnik

• Kessel- und Prozesswasseranwendungen

• pharmazeutische Prozesse nach technischer Prüfung

• kosmetische Prozesse nach technischer Prüfung

• Spül- und Reinigungsprozesse mit niedrigen Leitfähigkeitsanforderungen

• größere Reinwassertanks mit Druckerhöhungsanlage

• Anlagen mit hohen Befüll- oder Entnahmeleistungen

• Anwendungen mit einem Luftvolumenstrom bis maximal 15 m³/h

Passende PE-HD-, PP-H- und PE-100-Behälter sowie weiteres Tankzubehör finden Sie in der Shopkategorie Tanks und Lagerbehälter.

Abgrenzung zu anderen Belüftungsfiltern

Der kombinierte CO₂-Absorber mit Sterilfiltern ist sinnvoll, wenn sowohl die Leitfähigkeit als auch der hygienische Lufteintrag berücksichtigt werden müssen.

Die Filterkombination ersetzt keine Wasseraufbereitung. Sie schützt die Tankbelüftung und unterstützt den Erhalt der bereits erzeugten Wasserqualität.

Angaben für die technische Auswahl

Für die Prüfung und Auslegung werden folgende Angaben benötigt:

• Tanktyp

• Tankvolumen

• gespeichertes Medium

• Wasserqualität nach der Aufbereitung

• gewünschte Leitfähigkeit im Tank

• maximale Entnahmeleistung

• maximale Befüllleistung

• Leistung der Druckerhöhungspumpe

• vorhandener Belüftungsanschluss

• Rohrdurchmesser der Belüftungsleitung

• Länge und Verlauf der Belüftungsleitung

• zulässiger Überdruck des Tanks

• zulässiger Unterdruck des Tanks

• Aufstellort

• Umgebungstemperatur

• Hygieneanforderungen

• vorhandene Umkehrosmose-, Mischbett- oder EDI-Anlage

• vorgesehenes Wartungsintervall

• Reinigungs- und Desinfektionsverfahren

• verfügbare Einbauhöhe

• erforderliche Montage- und Wartungsfläche

Vor der Bestellung muss geprüft werden, ob Luftleistung, Anschlussausführung und Montagebedingungen zum vorhandenen Tank passen.
