CO² Absorber mit Sterilfilter
Luftvolumen max. 10 m³/h

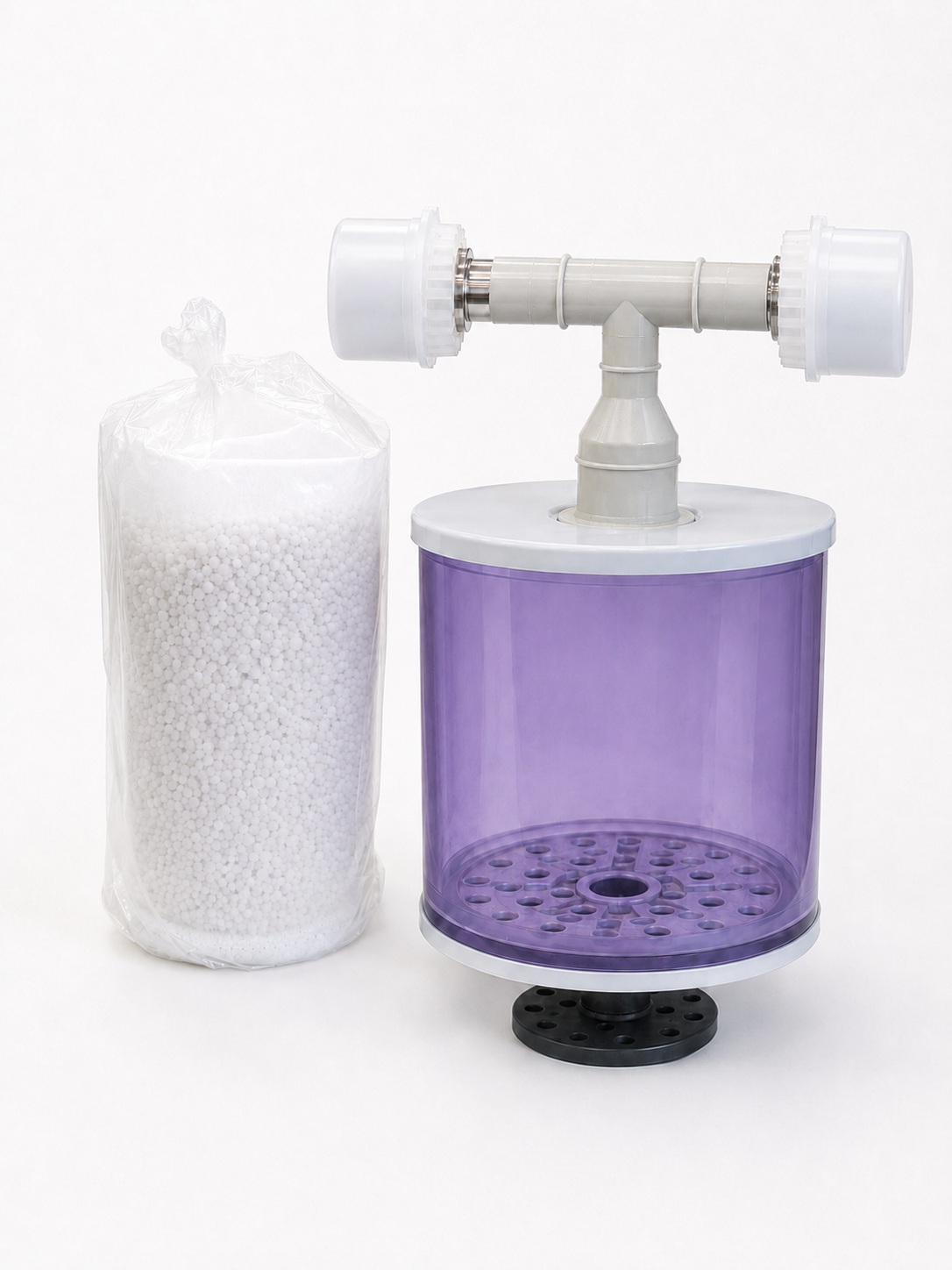

CO₂-Absorber mit zwei Sterilfiltern DN32 bis 10 m³/h

Der kombinierte CO₂-Absorber mit Sterilfiltern schützt die Belüftung von Tanks für VE-Wasser, Reinwasser und Reinstwasser. Das System reduziert den Eintrag von Kohlendioxid, Mikroorganismen und feinen Partikeln aus der nachströmenden Umgebungsluft.

Die Ausführung ist für einen maximalen Luftvolumenstrom von 10 m³/h beziehungsweise 10.000 l/h ausgelegt. Zwei parallel verbaute Sterilfilter DN32 mit einer Filterfeinheit von 0,2 µm ermöglichen den erforderlichen Luftdurchsatz und unterstützen eine hygienisch kontrollierte Tankbelüftung.

Die Bindemittelkartusche AS15-MF enthält ca. 9 Liter CO₂-Bindemittel mit Farbindikator. Das Bindemittel reduziert Kohlendioxid in der durchströmenden Luft und begrenzt dadurch die CO₂-bedingte Erhöhung der elektrischen Leitfähigkeit im gespeicherten Wasser.

Vorteile der kombinierten Tankbelüftung

• CO₂-Absorption und Sterilfiltration in einem System

• maximaler Luftvolumenstrom 10 m³/h

• maximaler Luftvolumenstrom 10.000 l/h

• zwei parallel verbaute Sterilfilter DN32

• Filterfeinheit 0,2 µm

• geeignet für VE-Wasser, Reinwasser und Reinstwasser

• reduziert den Eintrag von Kohlendioxid aus der Umgebungsluft

• begrenzt die CO₂-bedingte Erhöhung der Leitfähigkeit

• reduziert den Eintrag von Mikroorganismen und feinen Partikeln

• Bindemittelkartusche AS15-MF mit Farbindikator

• ca. 9 Liter CO₂-Bindemittel

• optische Kontrolle des Sättigungszustands

• sauberer Austausch der vollständigen Kartusche

• kein Umfüllen von losem Bindemittel erforderlich

• Filtergehäuse aus PVC

• unterer Flanschanschluss DN 80

• PP-H-Verrohrung

• zwei Milchrohrverschraubungen

• vollständige Einheit einschließlich Bindemittelkartusche und Sterilfiltern

• direkt verfügbare Ersatzkartusche und Ersatzfilter

Zwei Schutzfunktionen für den Reinwassertank

Auch nach einer leistungsfähigen Wasseraufbereitung kann sich die Qualität des gespeicherten Wassers durch den Kontakt mit ungefilterter Umgebungsluft verändern.

Bei jeder Wasserentnahme muss Luft in den Tank nachströmen. Beim Befüllen wird die entsprechende Luftmenge aus dem Tank verdrängt. Ohne eine geeignete Tankbelüftung können Kohlendioxid, Mikroorganismen, Staub und andere feine Partikel in den Behälter gelangen.

Das kombinierte Filtersystem übernimmt zwei unterschiedliche Aufgaben:

Ein reiner CO₂-Absorber ersetzt keine Sterilfiltration. Ein reiner Sterilfilter bindet kein Kohlendioxid. Die kombinierte Ausführung berücksichtigt beide Eintragswege.

Warum Kohlendioxid die Leitfähigkeit erhöht

VE- und Reinstwasser enthalten nur geringe Mengen gelöster Salze und reagieren deshalb empfindlich auf den Kontakt mit Umgebungsluft.

Kohlendioxid kann sich im Wasser lösen und Kohlensäure beziehungsweise elektrisch geladene Dissoziationsprodukte bilden. Dadurch erhöht sich die gemessene Leitfähigkeit, obwohl keine klassische Verunreinigung durch Mineralsalze vorliegt.

Die CO₂-Aufnahme ist insbesondere relevant bei:

• Umkehrosmose-Permeat

• vollentsalztem Wasser

• Wasser nach Mischbettanlagen

• Wasser nach Elektrodeionisation

• Wasser mit sehr niedriger Ausgangsleitfähigkeit

• häufig wechselnden Tankfüllständen

• hohen Entnahmeleistungen

• längeren Speicherzeiten

• großen ausgetauschten Luftmengen

• undichten oder ungefilterten Nebenöffnungen

Der CO₂-Absorber behandelt ausschließlich die durchströmende Belüftungsluft. Bereits im Wasser gelöstes Kohlendioxid wird durch den Tankbelüftungsfilter nicht nachträglich entfernt.

Für die kontinuierliche Erzeugung sehr niedriger Leitfähigkeiten stehen geeignete Reinstwasseraufbereitungsanlagen mit EDI zur Verfügung.

Funktion der Bindemittelkartusche

Die Bindemittelkartusche AS15-MF enthält ca. 9 Liter CO₂-Bindemittel. Das Bindemittel besteht weitgehend aus Calciumhydroxid und besitzt einen Farbindikator zur optischen Kontrolle des Sättigungszustands.

Das Kohlendioxid wird chemisch gebunden. Die vereinfachte Reaktion lautet:

Calciumhydroxid + Kohlendioxid → Calciumcarbonat + Wasser

Der TECHAP-Katalog nennt für das Bindemittel einen rechnerischen Verbrauch von ca. 8 g je 10 m³ durchströmter Luft. Die tatsächliche Standzeit hängt jedoch wesentlich von Luftmenge, CO₂-Gehalt, Luftfeuchtigkeit, Betriebsweise und Dichtheit des Tanksystems ab.

Das Kartuschensystem bietet folgende Vorteile:

• vollständige Füllung als austauschbare Einheit

• sauberer Bindemittelwechsel

• kein Einfüllen oder Absaugen von losem Granulat

• definierte Bindemittelmenge

• integrierter Farbindikator

• geringer Wartungsaufwand

• keine asbest- oder silikonhaltigen Materialien

• vollständiger Austausch des verbrauchten Bindemittels

• geringeres Risiko von Verschüttungen beim Wechsel

Bindemittelkartusche für beide Leistungsgrößen

Die 10-m³/h- und die 15-m³/h-Ausführung verwenden dieselbe Bindemittelkartusche AS15-MF mit ca. 9 Litern.

Die höhere Luftleistung der 15-m³/h-Ausführung wird nicht durch eine größere Bindemittelkartusche erreicht, sondern durch einen erweiterten Sterilfilteraufbau mit drei statt zwei parallel verbauten Filtern.

Hygienischer Schutz durch zwei Sterilfilter DN32

Die beiden parallel verbauten 0,2-µm-Sterilfilter DN32 reduzieren Mikroorganismen und feine Partikel in der Belüftungsluft, bevor diese in den Reinwassertank gelangen.

Die parallele Anordnung verteilt den erforderlichen Luftstrom auf zwei Filterstrecken und ermöglicht dadurch den Luftvolumenstrom von maximal 10 m³/h.

Die Sterilfilter unterstützen:

• den Schutz vor luftgetragenen mikrobiologischen Einträgen

• eine kontrollierte Belüftung von Rein- und Reinstwassertanks

• die Reduzierung von Staub- und Partikeleinträgen

• den Schutz des Tankinhalts vor ungefilterter Umgebungsluft

• den Schutz nachgeschalteter Verbraucher und Prozesse

• einen ausreichenden Luftdurchsatz bei mittleren Befüll- und Entnahmeleistungen

Die Filter desinfizieren kein bereits belastetes Wasser. Sie ersetzen keine Tankreinigung, Desinfektion, mikrobiologische Überwachung oder hygienische Betriebsführung.

Auslegung nach Luftvolumenstrom

Die Filtereinheit wird nicht anhand des Tankvolumens ausgewählt. Entscheidend ist der höchste Luftvolumenstrom, der beim Befüllen oder Entnehmen auftreten kann.

Wird beispielsweise Wasser mit 10 m³/h aus dem Tank entnommen, muss ungefähr die gleiche Luftmenge in den Behälter nachströmen können. Beim Befüllen muss die verdrängte Luft ebenfalls ohne unzulässigen Druckaufbau aus dem Tank entweichen können.

Für die Auslegung sind insbesondere zu berücksichtigen:

• maximale Entnahmeleistung

• maximale Befüllleistung

• Leistung der Druckerhöhungspumpe

• mögliche kurzfristige Entnahmespitzen

• vorhandener Belüftungsanschluss

• Rohrdurchmesser der Belüftungsleitung

• Länge der Belüftungsleitung

• Anzahl der Bögen und Armaturen

• Druckverlust des CO₂-Bindemittels

• Druckverlust der Sterilfilter

• Verschmutzungszustand der Sterilfilter

• zulässiger Überdruck des Tanks

• zulässiger Unterdruck des Tanks

• mögliche spätere Erweiterungen der Anlage

Ein großer Tank mit niedriger Entnahmeleistung kann einen kleineren Belüftungsfilter benötigen als ein kleiner Tank mit einer leistungsstarken Druckerhöhung.

Vergleich der beiden Ausführungen

Die kombinierte Filtereinheit ist in zwei Leistungsgrößen erhältlich. Beide Varianten verwenden dieselbe Bindemittelkartusche AS15-MF mit ca. 9 Litern. Sie unterscheiden sich durch den maximalen Luftvolumenstrom und die Anzahl der Sterilfilter DN32.

Die Auswahl erfolgt nach dem höchsten zu erwartenden Luftvolumenstrom. Eine ausreichende Leistungsreserve ist sinnvoll, wenn Pumpenleistungen schwanken oder spätere Anlagenerweiterungen vorgesehen sind.

Technische Daten

Lieferumfang

• CO₂-Filtergehäuse aus PVC

• Flanschanschluss DN 80

• Bindemittelkartusche AS15-MF mit ca. 9 Litern

• zwei Sterilfilter DN32

• Filterfeinheit 0,2 µm

• PP-H-Verrohrung

• zwei Milchrohrverschraubungen

Benötigte Produkte für den vollständigen Wechsel

Für einen vollständigen Wechsel der Verbrauchskomponenten werden benötigt:

• 1 × Bindemittelkartusche AS15-MF mit ca. 9 Litern

• 2 × Sartorius-Sterilfilter – Ausführung DN32 auswählen

Die beiden Sterilfilter sollten bei einem vollständigen Wartungswechsel gemeinsam erneuert werden. Dadurch bleiben Luftdurchsatz und Druckverlust innerhalb der parallelen Filterstrecken möglichst gleich.

Wechselintervall der Bindemittelkartusche

Die tatsächliche Standzeit der Bindemittelkartusche hängt unter anderem ab von:

• nachströmender Luftmenge

• CO₂-Gehalt der Umgebungsluft

• Luftfeuchtigkeit

• Häufigkeit der Tankbefüllung

• Häufigkeit und Menge der Tankentnahme

• Betriebszeit

• geforderter Wasserleitfähigkeit

• Dichtheit des Tanks

• Dichtheit der Belüftungsleitung

• ungefilterten Nebenluftwegen

• Umgebungstemperatur

• möglichem Feuchtigkeitseintrag

Die Kartusche ist zu wechseln, wenn der Farbindikator die zunehmende Sättigung anzeigt.

Unabhängig vom sichtbaren Indikatorzustand sollte das Bindemittel spätestens nach einem Jahr erneuert werden. Dadurch werden Verkrustungen, Gassenbildungen und ein Nachlassen der Indikatorwirkung vermieden.

Wechsel der Sterilfilter

Die Sterilfilter DN32 sind Verbrauchs- und Wartungskomponenten. Mit zunehmender Betriebsdauer können Partikel und Verunreinigungen den Druckverlust erhöhen und den möglichen Luftdurchsatz reduzieren.

Beide Filter sollten gemeinsam gewechselt werden. Ein Mischbetrieb aus einem neuen und einem gebrauchten Filter kann zu unterschiedlichen Druckverlusten in den parallelen Filterstrecken führen.

Ein Wechsel ist insbesondere zu prüfen bei:

• festgelegtem hygienischem Wartungsintervall

• sichtbarer Verschmutzung

• erhöhtem Druckverlust

• reduziertem Luftdurchsatz

• auffälligem Druckverhalten des Tanks

• mikrobiologischen Auffälligkeiten

• Beschädigung eines Filterelements

• durchgeführter Tankreinigung oder Desinfektion

• längeren Stillstandszeiten

• geänderten Hygieneanforderungen

• Anforderungen des betrieblichen Hygienekonzepts

Die Sterilfilter können entsprechend der jeweiligen Hersteller- und Betriebsanweisung auf dem Tank dampfsterilisiert oder separat autoklaviert werden. Vorher muss geprüft werden, ob auch Verrohrung, Dichtungen und Montageausführung für das vorgesehene Verfahren geeignet sind.

Kontrolle und Wartung

Für einen stabilen Betrieb sollte ein anwendungsgerechtes Kontroll- und Wechselintervall festgelegt werden.

Regelmäßig zu kontrollieren sind:

• Farbe des CO₂-Bindemittels

• Zustand der Bindemittelkartusche

• sichtbare Feuchtigkeit in der Kartusche

• Leitfähigkeit direkt nach der Wasseraufbereitung

• Leitfähigkeit im Tank

• Leitfähigkeit an der Entnahmestelle

• Zustand beider Sterilfilter

• sichtbare Verschmutzungen

• gleichmäßiger Luftdurchsatz beider Filterstrecken

• Druckverhalten beim Befüllen

• Druckverhalten bei der Entnahme

• Dichtheit der Filtereinheit

• Dichtheit der Tankanschlüsse

• ungefilterte Nebenluftwege

• Zustand der Dichtungen und Verbindungen

Ein zugesetzter Sterilfilter kann den Luftdurchsatz reduzieren und einen unzulässigen Über- oder Unterdruck im Tank begünstigen.

Hinweise zur Installation

Die Filtereinheit wird an der Be- und Entlüftung des Reinwassertanks montiert. Die gesamte beim Entnehmen nachströmende Luft muss kontrolliert über das Filtersystem geführt werden.

Für eine wirksame Installation sind erforderlich:

• geschlossener Tank

• definierter Belüftungsanschluss

• keine ungefilterten Nebenöffnungen

• dichte Tankanschlüsse

• ausreichend dimensionierte Belüftungsleitung

• mechanisch spannungsfreie Montage

• sichere Abstützung der Filtereinheit

• Schutz vor mechanischer Beschädigung

• zugängliche Position für Sichtkontrolle und Wartung

• ausreichend Platz für den Kartuschenwechsel

• ausreichend Platz für den Wechsel beider Sterilfilter

• Schutz der Kartusche vor eindringendem Wasser

• Schutz vor Kondensatrücklauf

Die Flüssigkeit aus dem Tank darf nicht in die Bindemittelkartusche gelangen. Rücklaufendes Kondensat und Spritzwasser können das Bindemittel beschädigen und den Luftdurchsatz beeinträchtigen.

Die Tankbelüftung darf nicht abgesperrt werden. Der Behälter muss jederzeit innerhalb seiner zulässigen Druckgrenzen be- und entlüftet werden können.

Einbaugrenzen und Druckverlust

Das Bindemittel erzeugt bei Nenndurchsatz einen zusätzlichen Druckverlust. Der TECHAP-Katalog nennt für neues BM1-Bindemittel einen Druckverlust von ungefähr 1 bis 10 mbar bei Nenngeschwindigkeit.

Zusätzlich entstehen Druckverluste durch:

• beide Sterilfilter

• Belüftungsrohrleitungen

• Bögen

• Verschraubungen

• Armaturen

• Verschmutzung der Filter

• Kondensat oder Feuchtigkeit

• ungeeignete Rohrquerschnitte

Der zulässige Luftvolumenstrom von 10 m³/h darf nicht überschritten werden. Bei höheren Befüll- oder Entnahmeleistungen ist die 15-m³/h-Ausführung oder eine projektspezifische Lösung zu verwenden.

Aufstellung und Umgebungsbedingungen

Bei der Aufstellung ist die Filtereinheit vor ungünstigen Umgebungsbedingungen zu schützen.

Zu beachten sind insbesondere:

• Schutz vor Regen und Spritzwasser

• Schutz vor direkter Sonneneinstrahlung

• Schutz vor Frost

• keine Flüssigkeit in der Bindemittelkartusche

• keine unzulässige Erwärmung des PVC-Gehäuses

• keine unzulässige Erwärmung des Bindemittels

• ausreichender Wartungszugang

• standsichere und spannungsfreie Montage

Bei Außenaufstellung ist eine geeignete Schutzkonstruktion erforderlich. Das PVC-Gehäuse und das Bindemittel dürfen nicht außerhalb ihrer zulässigen Temperaturgrenzen betrieben werden.

Entsorgung der verbrauchten Kartusche

Die Entsorgung der verbrauchten Bindemittelkartusche hängt vom aufgenommenen Stoff, dem tatsächlichen Betriebszustand und den örtlichen Vorgaben ab.

Vor der Entsorgung sind zu prüfen:

• Sicherheitsdatenblatt des Bindemittels

• Einsatz ausschließlich zur CO₂-Absorption

• mögliche zusätzliche Verunreinigungen

• Zustand der gebrauchten Kartusche

• betriebliche Entsorgungsvorgaben

• Vorgaben des Entsorgungsunternehmens

• örtliche und gesetzliche Bestimmungen

Eine pauschale Entsorgung über den Hausmüll wird nicht zugesichert.

Geeignete Anwendungen

Der CO₂-Absorber mit Sterilfiltern eignet sich insbesondere für:

• Reinstwassertanks nach EDI-Anlagen

• VE-Wassertanks nach Vollentsalzungsanlagen

• Permeattanks nach Umkehrosmoseanlagen

• Tanks nach Mischbett- oder Polishing-Stufen

• Labor- und Analysenwasser

• Elektronik- und Oberflächentechnik

• Kessel- und Prozesswasseranwendungen

• pharmazeutische Prozesse nach technischer Prüfung

• kosmetische Prozesse nach technischer Prüfung

• Spül- und Reinigungsprozesse mit niedrigen Leitfähigkeitsanforderungen

• Reinwassertanks mit Druckerhöhungsanlage

• Anlagen mit mittleren Befüll- oder Entnahmeleistungen

• Anwendungen mit einem Luftvolumenstrom bis maximal 10 m³/h

Passende PE-HD-, PP-H- und PE-100-Behälter sowie weiteres Tankzubehör finden Sie in der Shopkategorie Tanks und Lagerbehälter.

Abgrenzung zu anderen Belüftungsfiltern

Der kombinierte CO₂-Absorber mit Sterilfiltern ist sinnvoll, wenn sowohl die Leitfähigkeit als auch der hygienische Lufteintrag berücksichtigt werden müssen.

Die Filterkombination ersetzt keine Wasseraufbereitung. Sie schützt die Tankbelüftung und unterstützt den Erhalt der bereits erzeugten Wasserqualität.

Angaben für die technische Auswahl

Für die Prüfung und Auslegung werden folgende Angaben benötigt:

• Tanktyp

• Tankvolumen

• gespeichertes Medium

• Wasserqualität nach der Aufbereitung

• gewünschte Leitfähigkeit im Tank

• maximale Entnahmeleistung

• maximale Befüllleistung

• Leistung der Druckerhöhungspumpe

• vorhandener Belüftungsanschluss

• Rohrdurchmesser der Belüftungsleitung

• Länge und Verlauf der Belüftungsleitung

• zulässiger Überdruck des Tanks

• zulässiger Unterdruck des Tanks

• Aufstellort

• Umgebungstemperatur

• Hygieneanforderungen

• vorhandene Umkehrosmose-, Mischbett- oder EDI-Anlage

• vorgesehenes Wartungsintervall

• Reinigungs- und Desinfektionsverfahren

• verfügbare Einbauhöhe

• erforderliche Montage- und Wartungsfläche

Vor der Bestellung muss geprüft werden, ob Luftleistung, Anschlussausführung und Montagebedingungen zum vorhandenen Tank passen.
