Sartorius Sterilfilter
Sartovent DN32

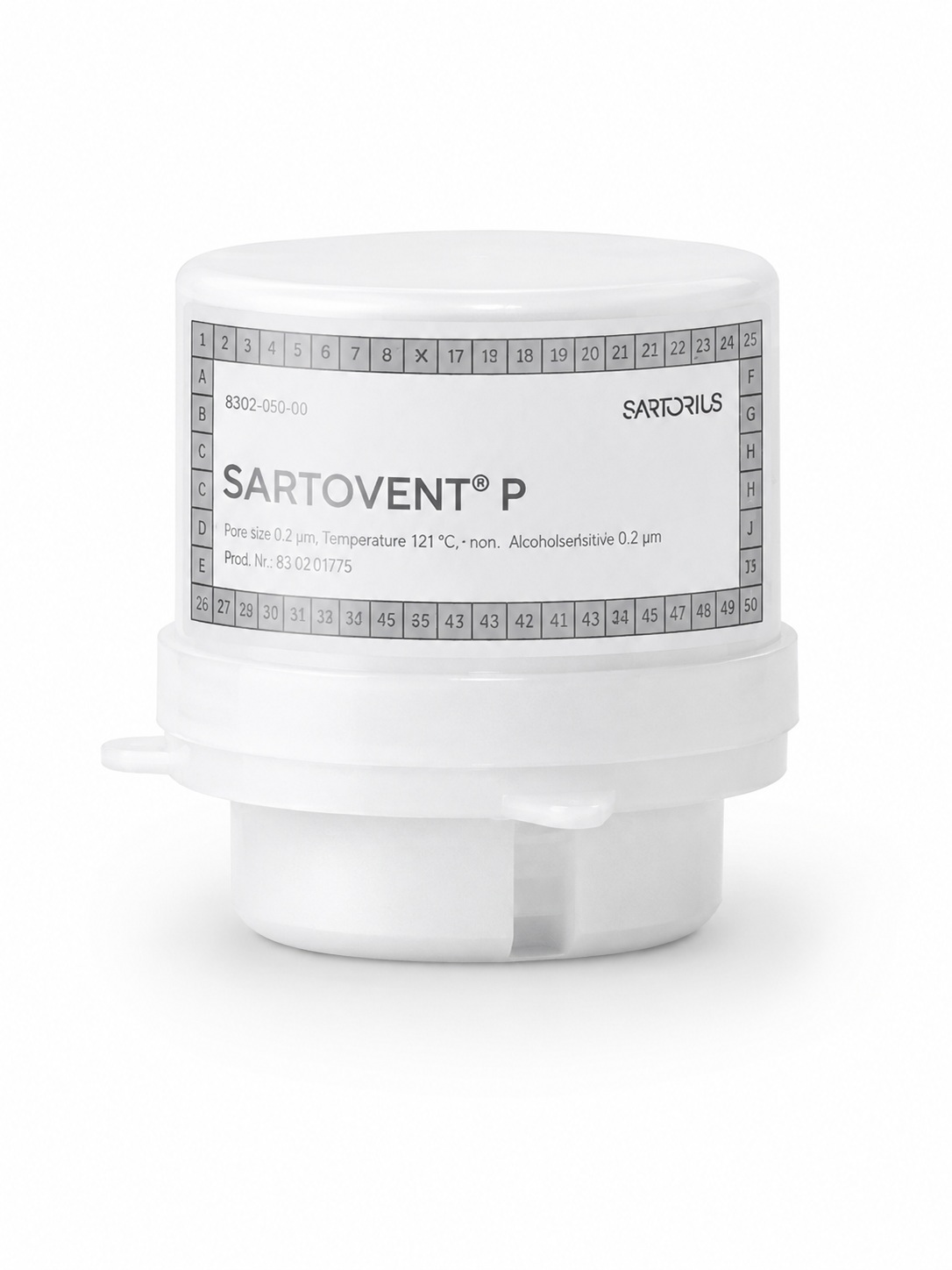

Sartorius Sartovent Sterilbelüftungsfilter DN 32 – 0,2 µm

Der Sartorius Sartovent DN 32 ist ein hydrophober Sterilbelüftungsfilter für Reinstwasser-, VE-Wasser- und Prozesswassertanks. Er filtert die beim Befüllen und Entleeren des Tanks ein- beziehungsweise ausströmende Luft und reduziert dadurch den Eintrag von Partikeln und Mikroorganismen aus der Umgebung.

Das Filterelement besitzt eine Porengröße von 0,2 µm und ist speziell für die Filtration von Luft und Gasen ausgelegt. Der hydrophobe Membranwerkstoff verhindert unter normalen Betriebsbedingungen das Eindringen von Wasser in die Porenstruktur.

Die Ausführung mit DN-32-Anschluss eignet sich für entsprechend vorbereitete Tankanschlüsse und kompakte Reinstwasserspeicher. Die erforderliche Filterleistung muss anhand der maximalen Befüll- und Entnahmeleistung des Tanks geprüft werden.

Typische Einsatzbereiche

• Belüftung von Reinstwassertanks

• Be- und Entlüftung von VE-Wasserbehältern

• Speichertanks hinter Umkehrosmoseanlagen

• Tanks in EDI- und Mischbettanlagen

• Prozesswasser- und Spülwassertanks

• Behälter mit hygienisch sensibler Wasserqualität

• Schutz vor dem Eintrag luftgetragener Partikel

• Druckausgleich beim Befüllen und Entleeren

Technische Daten

Der Filter ist nicht für die Filtration des gespeicherten Wassers vorgesehen. Er wird in der Be- und Entlüftungsleitung des Tanks eingesetzt.

Schutz der Wasserqualität im Tank

Beim Befüllen eines geschlossenen Tanks wird Luft aus dem Behälter verdrängt. Bei der Wasserentnahme muss Luft aus der Umgebung nachströmen. Ohne geeignete Filtration können dabei Staub, Aerosole und Mikroorganismen in den Tank gelangen.

Der Sartovent-Belüftungsfilter bildet eine Barriere zwischen Umgebungsluft und Tankinnenraum. Die einströmende Luft wird durch die hydrophobe 0,2-µm-Membran geführt, bevor sie den Tank erreicht.

Dadurch unterstützt der Filter:

• den Schutz der gespeicherten Wasserqualität

• die Reduzierung luftgetragener Verunreinigungen

• einen kontrollierten Druckausgleich

• die hygienische Ausführung geschlossener Speichertanks

• die Verringerung nachträglicher Kontaminationen

Der Filter desinfiziert weder den Tank noch das darin gespeicherte Wasser. Eine bereits vorhandene Verkeimung wird durch den Belüftungsfilter nicht entfernt.

Hydrophobe 0,2-µm-Membran

Die hydrophobe Membran ist für die Filtration von Luft und Gasen ausgelegt. Flüssiges Wasser soll die Membran unter den vorgesehenen Betriebsbedingungen nicht benetzen.

Die Porengröße von 0,2 µm ermöglicht eine sehr feine Rückhaltung von Partikeln und unterstützt die mikrobiologische Absicherung der Tankbelüftung.

Für die Funktion sind folgende Voraussetzungen wichtig:

• Membran bleibt ausreichend trocken

• Filter wird nicht dauerhaft mit Wasser beaufschlagt

• Kondensat kann nicht im Filter stehen bleiben

• zulässiger Luftvolumenstrom wird eingehalten

• Filtergehäuse und Anschluss bleiben unbeschädigt

• Wechsel- und Sterilisationsintervalle werden eingehalten

Eine durchnässte oder mit Kondensat blockierte hydrophobe Membran kann einen erheblich höheren Luftwiderstand verursachen.

Dimensionierung nach Tankleistung

Die Anschlussgröße DN 32 allein bestimmt nicht, ob der Filter für den vorhandenen Tank ausreichend dimensioniert ist. Entscheidend ist der maximale Luftvolumenstrom.

Beim Befüllen muss mindestens die verdrängte Luftmenge aus dem Tank austreten können. Bei der Entnahme muss die entsprechende Luftmenge wieder nachströmen.

Für die Auslegung sind deshalb erforderlich:

• maximale Befüllleistung des Tanks

• maximale Entnahmeleistung

• gleichzeitige Befüllung und Entnahme

• zulässiger Über- und Unterdruck des Tanks

• vorhandene Anschlussgröße

• Länge und Querschnitt der Belüftungsleitung

• mögliche Verschmutzung oder Kondensatbildung

• gewünschte Betriebsreserve

Ein zu klein dimensionierter oder zugesetzter Belüftungsfilter kann beim Befüllen einen Überdruck und bei der Entnahme einen Unterdruck im Tank verursachen.

DN-32-Anschluss

Die DN-32-Ausführung ist für Tanks und Belüftungsanschlüsse mit entsprechender Anschlussgröße vorgesehen.

Vor der Bestellung müssen geprüft werden:

• tatsächliche Anschlussgröße am Tank

• Anschlussgeometrie und Gewindeausführung

• vorhandene Dichtflächen

• Einbauraum

• notwendige Luftleistung

• Werkstoffverträglichkeit

• Reinigungs- und Sterilisationskonzept

Die Anschlussgröße darf nicht allein anhand des Außendurchmessers eines vorhandenen Stutzens bestimmt werden.

Integrierter Spritzschutz

Der integrierte Spritzschutz reduziert die direkte Beaufschlagung des Filterelements durch Spritzwasser. Dies ist insbesondere beim Befüllen, Reinigen oder bei einer bewegten Wasseroberfläche im Tank relevant.

Der Spritzschutz ersetzt jedoch keine fachgerechte Einbausituation. Der Filter sollte so montiert werden, dass:

• kein Wasser dauerhaft in den Filter laufen kann

• Kondensat kontrolliert ablaufen kann

• der Filter vor mechanischer Beschädigung geschützt ist

• der Austausch ohne Öffnung des Tanks möglich bleibt

• die Belüftungsleitung keine Flüssigkeitssäcke bildet

• der Filter hygienisch zugänglich bleibt

Sterilisation und hygienischer Betrieb

Der Sartovent-Filter ist für eine Dampfsterilisation nach den Vorgaben des Herstellers vorgesehen. Temperatur, Dauer, Druck, Anzahl der zulässigen Zyklen und Abkühlbedingungen müssen der produktbezogenen Herstellerdokumentation entnommen werden.

Vor einer Wiederverwendung sind zu prüfen:

• Zustand des Filtergehäuses

• Zustand der Anschluss- und Dichtflächen

• mögliche Verformungen

• Verschmutzung der Schutzbereiche

• Luftdurchlässigkeit

• Einhaltung der zulässigen Sterilisationszyklen

• hygienische Lagerung nach der Sterilisation

Eine Dampfsterilisation darf nur durchgeführt werden, wenn auch Tankanschluss, Dichtungen und angeschlossene Leitungen dafür geeignet sind.

Einordnung als Sterilfilter

Die Bezeichnung Sterilfilter beschreibt die vorgesehene mikrobiologische Rückhaltefunktion der 0,2-µm-Membran bei korrekter Anwendung.

Sie stellt allein keine pauschale Garantie für steriles Wasser im Tank dar. Die tatsächliche hygienische Sicherheit hängt vom vollständigen System ab.

Dazu gehören:

• hygienischer Tankaufbau

• geschlossene Rohrleitungen

• desinfizierbare Oberflächen

• vollständige Entleerbarkeit

• geeignete Wasserzirkulation

• Vermeidung langer Stillstandszeiten

• regelmäßige Reinigung und Desinfektion

• hygienische Probenahme

• kontrollierte Filterwechsel

• anwendungsspezifische Validierung

Filterwechsel und Betriebsüberwachung

Die nutzbare Standzeit hängt von der Umgebungsluft, dem Luftvolumenstrom, der Feuchtigkeit, den Sterilisationszyklen und den betrieblichen Hygieneanforderungen ab.

Mögliche Wechselkriterien sind:

• festgelegtes hygienisches Wechselintervall

• zunehmender Widerstand beim Be- oder Entlüften

• sichtbare Verschmutzung

• Kontakt mit Wasser oder Reinigungsflüssigkeit

• mechanische Beschädigung

• Überschreitung zulässiger Sterilisationszyklen

• auffällige Druckänderungen im Tank

• nicht bestandene Integritätsprüfung, sofern vorgesehen

Ein sichtbar unbeschädigter Filter kann dennoch durch Feuchtigkeit oder Ablagerungen in seiner Luftleistung eingeschränkt sein.

Abgrenzung zur DN-40-Ausführung

Die DN-32-Ausführung ist für entsprechend dimensionierte Tankanschlüsse vorgesehen. Für Tanks mit DN-40-Anschluss steht der Sartorius Sartovent Sterilbelüftungsfilter DN 40 zur Verfügung.

Die Auswahl erfolgt nicht ausschließlich nach Tankvolumen, sondern insbesondere nach:

• vorhandenem Anschluss

• maximaler Befüllleistung

• maximaler Entnahmeleistung

• zulässigem Tankdruck

• erforderlicher Luftleistung

• Einbausituation

Vorteile des Sartovent DN 32

• Sterilbelüftungsfilter für Reinstwassertanks

• hydrophobe Membran

• Porengröße 0,2 µm

• Anschlussgröße DN 32

• Gehäuse aus Polypropylen

• integrierter Spritzschutz

• für Luft und geeignete Gase

• dampfsterilisierbare Ausführung

• reduziert den Eintrag luftgetragener Verunreinigungen

• unterstützt den hygienischen Druckausgleich

• kompakte Ausführung für passende Tankanschlüsse
