Steril-Belüftungsfilter für Tank
5 m³/h Entnahmeleistung
Art.Nr.: SF5-MF1
EUR 395,08
Preis netto: EUR 332,00
inkl. 19 % USt
Zahlungsweisen
5 m³/h Entnahmeleistung 5
Produktbeschreibung

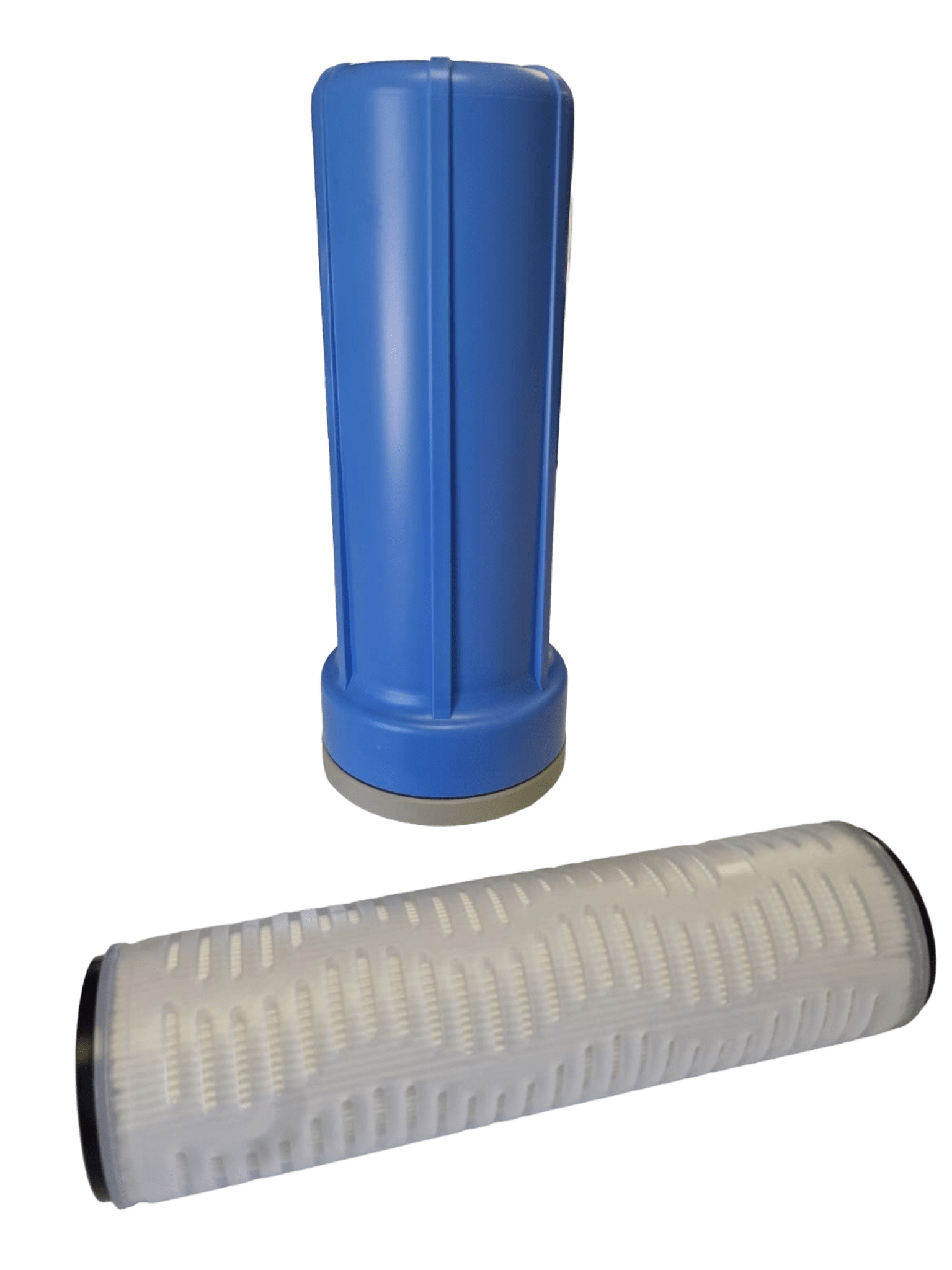

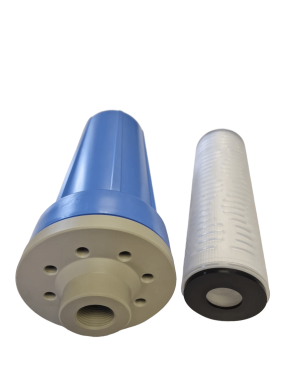

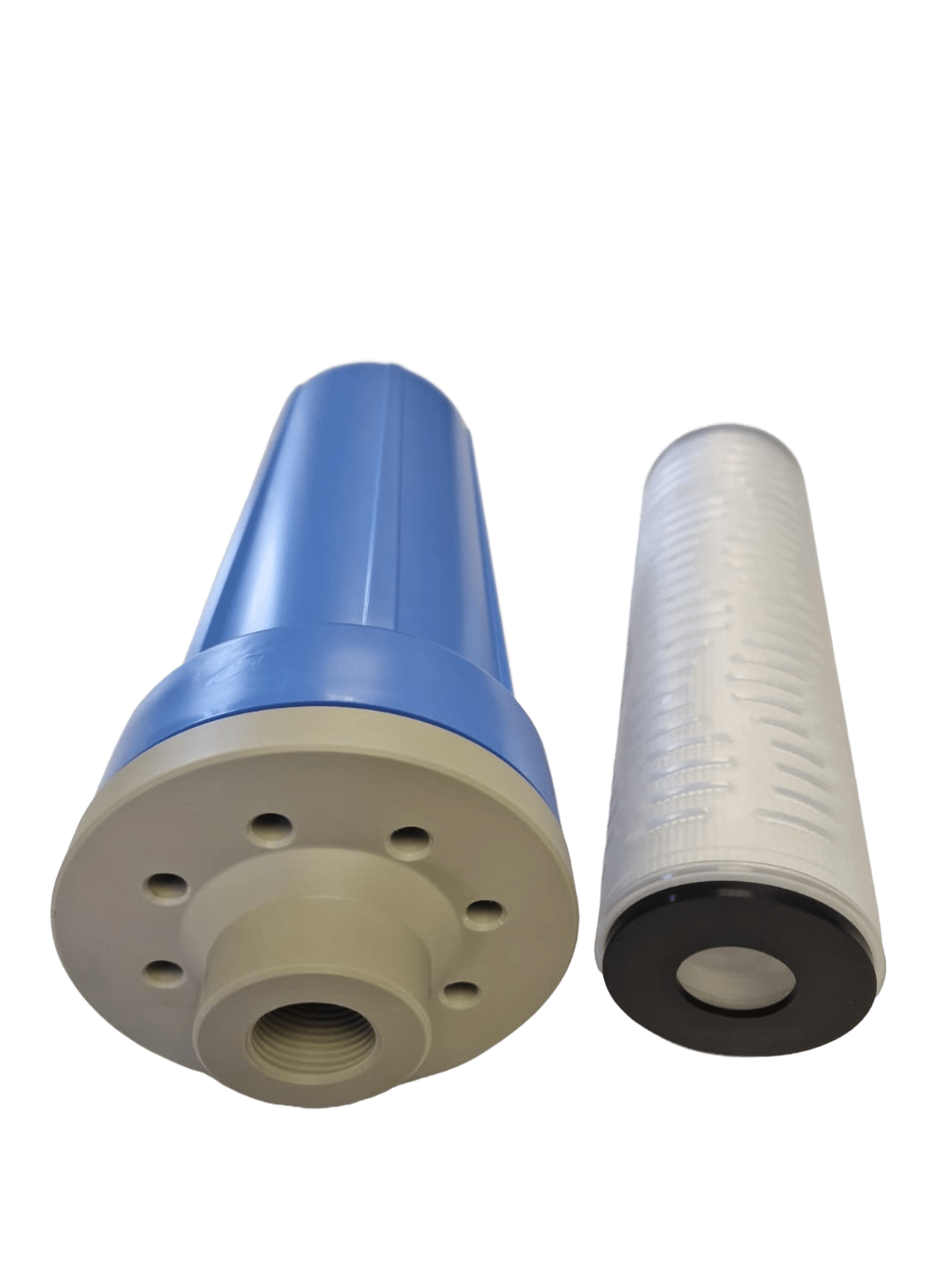

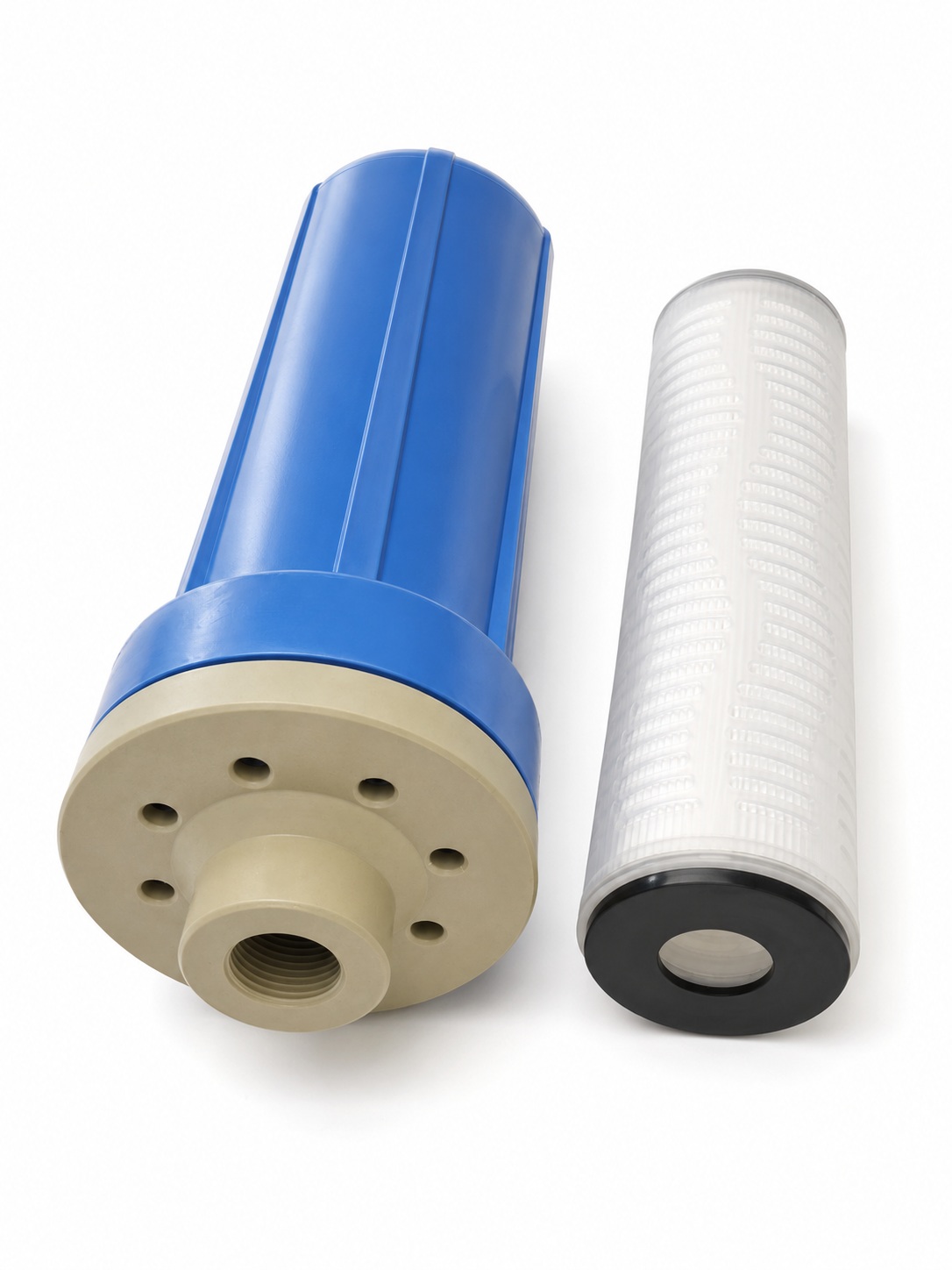

Sterilfilter 0,2 µm für Tankbelüftungen bis 5 m³/h
Der Sterilfilter SF5-MF1 dient zur Filtration der Be- und Entlüftungsluft von Tanks für VE-Wasser, Reinwasser und Reinstwasser. Die enthaltene Filterkerze mit einer Filterfeinheit von 0,2 µm reduziert den Eintrag von Mikroorganismen, Sporen und feinen Schwebstoffen aus der Umgebungsluft.
Beim Entnehmen von Wasser muss Umgebungsluft in den Tank nachströmen. Beim Befüllen wird die entsprechende Luftmenge aus dem Behälter verdrängt. Ohne einen geeigneten Belüftungsfilter können Mikroorganismen und Partikel über diesen Luftaustausch in den Tank gelangen.
Der Filter ist für einen maximalen Luftvolumenstrom von 5 m³/h ausgelegt. Das entspricht einer maximalen Befüll- oder Entnahmeleistung von ungefähr 5.000 Litern pro Stunde, sofern die gesamte Belüftungsleitung, der zulässige Tankdruck und der auftretende Differenzdruck berücksichtigt werden.
Vorteile des Sterilfilters
Filterfeinheit 0,2 µm
maximaler Luftvolumenstrom 5 m³/h
geeignet für VE-, Rein- und Reinstwassertanks
reduziert den Eintrag von Mikroorganismen
reduziert den Eintrag von Sporen und feinen Schwebstoffen
unterstützt eine kontrollierte Tankbelüftung
Filtergehäuse aus Polypropylen
Filterkerze aus Polypropylen
Filterkerze im Lieferumfang enthalten
kompakte Gehäuseabmessungen
austauschbare 9-Zoll-Filterkerze
Filterwechsel ohne Austausch des vollständigen Gehäuses
geeignet für geschlossene Tanks mit definiertem Belüftungsanschluss
als Einzelgehäuse oder in paralleler Anordnung einsetzbar
passende Ersatzfilterkerze separat erhältlich
Funktion in der Tankbelüftung
Ein geschlossener Lagertank benötigt einen kontrollierten Luftausgleich. Ohne nachströmende Luft kann bei der Entnahme Unterdruck entstehen. Beim Befüllen muss die verdrängte Luft entweichen können, damit sich kein unzulässiger Überdruck aufbaut.
Der Sterilfilter wird in die Be- und Entlüftungsleitung integriert. Dadurch wird die Luft vor dem Eintritt in den Behälter durch die 0,2-µm-Filterkerze geführt.
Der Filter unterstützt insbesondere:
den Schutz vor luftgetragenen mikrobiologischen Einträgen
die Reduzierung von Staub und Aerosolen
den Schutz des Tankinhalts vor ungefilterter Umgebungsluft
die Reduzierung unnötiger Ablagerungen im Tank
den Schutz nachgeschalteter Pumpen, Armaturen und Prozesse
die hygienische Betriebsführung von Reinwassertanks
Der Sterilfilter desinfiziert kein bereits belastetes Wasser. Er ersetzt keine Tankreinigung, Desinfektion, mikrobiologische Kontrolle oder hygienische Rohrleitungsplanung.
0,2-µm-Filterkerze
Die Filterkerze besteht aus Polypropylen und besitzt eine Filterfeinheit von 0,2 µm. Die zweilagige Filterstruktur verbindet eine definierte Feinfiltration mit einer erhöhten Schmutzaufnahmekapazität.
Die Filterkerze ist beidseitig offen und wird mit Endkappen sowie einer EPDM-Dichtung ausgeführt.
Technische Merkmale der Filterkerze:
Länge 9 Zoll
Filterfeinheit 0,2 µm
vollständig aus Polypropylen
zweilagige Tiefenfilterstruktur
thermisch gebundene Konstruktion
klebstofffreie Verbindung der Endkappen und Adapter
beidseitig offene Ausführung
EPDM-Dichtung
für eine Dampfsterilisation geeignet
austauschbar ohne Erneuerung des Filtergehäuses
Auslegung nach Luftvolumenstrom
Der Sterilfilter wird nicht ausschließlich anhand des Tankvolumens ausgewählt. Entscheidend ist die höchste Luftmenge, die beim Befüllen oder Entnehmen durch die Tankbelüftung strömen muss.
Wird beispielsweise Wasser mit 5 m³/h aus dem Tank entnommen, müssen ungefähr 5 m³/h Luft in den Behälter nachströmen können. Beim Befüllen mit 5 m³/h muss die gleiche Luftmenge aus dem Tank entweichen.
Für die Auslegung sind insbesondere zu berücksichtigen:
maximale Befüllleistung
maximale Entnahmeleistung
Leistung der Druckerhöhungspumpe
kurzzeitige Verbrauchsspitzen
Rohrdurchmesser der Belüftungsleitung
Länge der Belüftungsleitung
Anzahl der Bögen und Armaturen
Differenzdruck der Filterkerze
zunehmende Filterbeladung
zulässiger Überdruck des Tanks
zulässiger Unterdruck des Tanks
mögliche parallele Anordnung mehrerer Filter
gewünschte Leistungsreserve
Ein großer Tank mit niedriger Befüll- und Entnahmeleistung kann mit einem einzelnen Filter auskommen. Ein kleinerer Tank mit einer leistungsstarken Pumpe kann dagegen mehrere parallel angeordnete Filter benötigen.
Differenzdruck bei 5 m³/h
Für den Sterilfilter wird bei einem Luftvolumenstrom von 5 m³/h ein Differenzdruck von 50 mbar angegeben.
Dieser Wert ist bei der Tankauslegung zwingend zu berücksichtigen. Der zulässige Unter- und Überdruck vieler druckloser Kunststofftanks liegt deutlich unter den Druckwerten klassischer Druckbehälter.
Der Sterilfilter darf nur mit dem vollen Luftvolumenstrom betrieben werden, wenn:
der Tank den auftretenden Unter- und Überdruck verträgt
die Rohrleitung ausreichend dimensioniert ist
keine zusätzlichen unzulässigen Druckverluste entstehen
die Filterkerze sauber und durchlässig ist
die Belüftung nicht abgesperrt werden kann
die gesamte Be- und Entlüftung technisch geprüft wurde
Liegt der zulässige Unterdruck des Tanks unter dem auftretenden Gesamtdruckverlust, muss die Filterfläche vergrößert werden. Dies kann beispielsweise durch eine parallele Anordnung mehrerer Filtergehäuse erfolgen.
Eine einfache Umgehungsleitung am Sterilfilter ist für hygienisch sensible Anwendungen keine gleichwertige Lösung, da darüber ungefilterte Luft in den Tank gelangen könnte.
Technische Daten
| Parameter | Ausführung |
|---|---|
| Artikelnummer | SF5-MF1 |
| Produktart | Sterilfilter für Tankbelüftungen |
| Anwendung | Be- und Entlüftung von VE-, Rein- und Reinstwassertanks |
| Maximaler Luftvolumenstrom | 5 m³/h |
| Maximaler Luftvolumenstrom | 5.000 l/h |
| Filterfeinheit | 0,2 µm |
| Differenzdruck | 50 mbar bei 5 m³/h |
| Material Filtergehäuse | Polypropylen |
| Material Filterkerze | Polypropylen |
| Gehäusehöhe | ca. 294 mm |
| Gehäusedurchmesser | ca. 113 mm |
| Gewicht | ca. 4 kg |
| Filterkerzenlänge | 9 Zoll |
| Anzahl Filterkerzen | 1 Stück |
| Betriebsweise | passive Be- und Entlüftung |
| Wartung | Austausch oder Sterilisation der Filterkerze nach Betriebsanforderung |
Lieferumfang
Filtergehäuse aus Polypropylen
eine 9-Zoll-Filterkerze
Filterfeinheit 0,2 µm
Anschlussadapter, Rohrleitungen, Absperrarmaturen, Halterungen und weitere Bauteile sind entsprechend der vorhandenen Tankbelüftung auszulegen.
Ersatzfilter für den Filterwechsel
Für den Austausch wird eine PP-Sterilfilterkerze APG-09PN-F0E-002 mit 0,2 µm benötigt.
Für einen vollständigen Filterwechsel ist erforderlich:
1 × PP-Sterilfilterkerze APG-09PN-F0E-002
Filterfeinheit 0,2 µm
Länge 9 Zoll
EPDM-Dichtung
Vor dem Filterwechsel ist zu prüfen, ob die neue Kerze hinsichtlich Länge, Dichtung, Endkappen und Filterfeinheit mit dem vorhandenen Gehäuse übereinstimmt.
Filterwechsel und Wartungsintervall
Das Wechselintervall hängt von der Belastung der Umgebungsluft und den hygienischen Anforderungen der Anwendung ab.
Die Filterkerze ist regelmäßig zu kontrollieren. Ein Wechsel ist insbesondere zu prüfen bei:
festgelegtem hygienischem Wartungsintervall
sichtbarer Verschmutzung
erhöhtem Differenzdruck
reduziertem Luftdurchsatz
auffälligem Druckverhalten des Tanks
mikrobiologischen Auffälligkeiten
Beschädigung der Filterkerze
längeren Stillstandszeiten
durchgeführter Tankreinigung oder Desinfektion
geänderten Prozess- oder Hygieneanforderungen
Kontamination durch Spritzwasser oder Kondensat
Ein pauschales Wechselintervall ist nicht für jede Anwendung geeignet. Bei sauberer Innenraumluft kann die Standzeit länger sein als in Produktionsbereichen mit hoher Staub-, Aerosol- oder Feuchtebelastung.
Dampfsterilisation der Ersatzkerze
Die passende PP-Filterkerze kann für 30 Minuten bei 121 °C dampfsterilisiert werden.
Vor einer Sterilisation müssen jedoch alle betroffenen Komponenten geprüft werden:
Filtergehäuse
Dichtungen
Anschlussadapter
Rohrleitungen
Halterungen
verwendete Kunststoffe
zulässige Temperatur
zulässiger Druck
Herstelleranweisung der Filterkerze
Die Temperaturbeständigkeit der Filterkerze bedeutet nicht automatisch, dass auch das vollständige Filtergehäuse oder die angeschlossene Tankbelüftung für eine Dampfsterilisation geeignet ist.
Kontrolle des Filterzustands
Für einen sicheren Betrieb sollten regelmäßig folgende Punkte kontrolliert werden:
sichtbarer Zustand der Filterkerze
Staub- und Schmutzablagerungen
Luftdurchsatz beim Befüllen
Luftdurchsatz bei der Entnahme
Unterdruckverhalten des Tanks
Überdruckverhalten des Tanks
Zustand der Dichtung
Dichtheit des Filtergehäuses
Dichtheit der Belüftungsleitung
ungefilterte Nebenluftwege
Kondensat in der Leitung
Spritzwasser oder Flüssigkeitseintrag
mikrobiologische Entwicklung im Tank
Ein verschmutzter Filter kann weiterhin Partikel zurückhalten, gleichzeitig jedoch einen zu hohen Druckverlust erzeugen. Der Filterzustand ist deshalb nicht ausschließlich nach der optischen Verschmutzung zu beurteilen.
Hinweise zur Installation
Der Sterilfilter wird an einem definierten Be- und Entlüftungsanschluss des Tanks montiert.
Für eine wirksame Installation sind erforderlich:
geschlossener Behälter
definierter Belüftungsanschluss
keine ungefilterten Nebenöffnungen
ausreichend dimensionierte Rohrleitung
mechanisch spannungsfreie Montage
sichere Befestigung des Filtergehäuses
Schutz vor mechanischer Beschädigung
gut zugängliche Position
ausreichend Platz zum Öffnen des Gehäuses
ausreichend Platz für den Filterkerzenwechsel
Schutz vor Regen und Spritzwasser
Schutz vor Kondensatrücklauf
Schutz vor Frost und unzulässiger Erwärmung
Der Filter darf nicht so montiert werden, dass Kondensat oder Flüssigkeit aus dem Tank in die Filterkerze zurücklaufen kann.
Die Tankbelüftung darf während des Betriebs nicht abgesperrt werden. Der Tank muss jederzeit innerhalb seiner zulässigen Druckgrenzen be- und entlüftet werden können.
Sterilfilter entfernt kein Kohlendioxid
Der 0,2-µm-Sterilfilter hält Mikroorganismen und feine Partikel zurück. Gasförmiges Kohlendioxid kann die Filterkerze jedoch passieren.
Bei VE- und Reinstwasser kann Kohlendioxid aus der Umgebungsluft in das gespeicherte Wasser gelangen und die elektrische Leitfähigkeit erhöhen.
Wenn zusätzlich zur mikrobiologischen Filtration eine CO₂-Reduzierung erforderlich ist, stehen unterschiedliche Lösungen zur Verfügung:
| Ausführung | Maximaler Luftvolumenstrom | Sterilfiltration | CO₂-Reduzierung |
|---|---|---|---|
| Sterilfilter SF5-MF1 | 5 m³/h | 0,2 µm | nein |
| CO₂-Absorber bis 5 m³/h | 5 m³/h | nein | ja |
| CO₂-Absorber mit zwei Sterilfiltern bis 10 m³/h | 10 m³/h | 2 × 0,2 µm | ja |
| CO₂-Absorber mit drei Sterilfiltern bis 15 m³/h | 15 m³/h | 3 × 0,2 µm | ja |
Die Auswahl richtet sich nach der geforderten Wasserqualität, dem maximalen Luftvolumenstrom und dem zulässigen Druckverlust der gesamten Tankbelüftung.
Geeignete Anwendungen
Der Sterilfilter eignet sich insbesondere für:
Tanks nach Umkehrosmoseanlagen
VE-Wassertanks
Reinwassertanks
Reinstwassertanks
Tanks nach Mischbettanlagen
Tanks nach EDI-Anlagen
Permeatspeicher
Labor- und Analysenwasser
Elektronik- und Oberflächentechnik
Spül- und Reinigungsprozesse
Kessel- und Prozesswasseranwendungen
pharmazeutische Anwendungen nach technischer Prüfung
kosmetische Anwendungen nach technischer Prüfung
Lebensmittel- und Getränkeanwendungen nach technischer Prüfung
Anwendungen mit maximal 5 m³/h Luftvolumenstrom
Passende PE-HD-, PP-H- und PE-100-Behälter sowie weiteres Zubehör finden Sie in der Shopkategorie Tanks und Lagerbehälter.
Grenzen des Sterilfilters
Der Sterilfilter:
entfernt kein Kohlendioxid
entfernt keine bereits im Wasser vorhandenen Mikroorganismen
desinfiziert keine Tankoberflächen
verhindert keine Verkeimung durch ungeeignete Rohrleitungen
ersetzt keine Tankreinigung
ersetzt keine Desinfektion
ersetzt keine mikrobiologische Kontrolle
gleicht keine ungefilterten Nebenöffnungen aus
darf nicht über den zulässigen Luftvolumenstrom betrieben werden
darf den zulässigen Tankdruck nicht überschreiten
Entsorgung der gebrauchten Filterkerze
Die Entsorgung der gebrauchten Filterkerze hängt von der tatsächlichen Belastung und dem Einsatzbereich ab.
Vor der Entsorgung sind zu berücksichtigen:
Art der zurückgehaltenen Partikel
mögliche mikrobiologische Belastung
mögliche chemische oder betriebliche Kontamination
durchgeführte Desinfektionsverfahren
betriebliche Entsorgungsvorgaben
Vorgaben des Entsorgungsunternehmens
örtliche und gesetzliche Bestimmungen
Eine pauschale Entsorgung über den Hausmüll wird nicht zugesichert.
Angaben für die technische Auswahl
Für die Prüfung und Auslegung werden folgende Angaben benötigt:
Tanktyp
Tankvolumen
gespeichertes Medium
gewünschte Wasserqualität
maximale Befüllleistung
maximale Entnahmeleistung
vorhandener Belüftungsanschluss
Rohrdurchmesser der Belüftungsleitung
Leitungslänge und Anzahl der Bögen
zulässiger Überdruck des Tanks
zulässiger Unterdruck des Tanks
Aufstellort
Umgebungstemperatur
Staub- und Aerosolbelastung
Hygieneanforderungen
vorhandene Umkehrosmose-, Mischbett- oder EDI-Anlage
gewünschtes Wartungsintervall
Reinigungs- und Desinfektionsverfahren
verfügbare Montagefläche
erforderlicher Wartungszugang
Vor der Bestellung muss geprüft werden, ob Luftleistung, Differenzdruck, Anschlussausführung und Montagebedingungen zum vorhandenen Tank passen.
