Sterilfilterkerze
APG-10PN-F5Q-002

Sterilfilterkerze APG-10PN-F5Q-002 – 10 Zoll, 0,2 µm

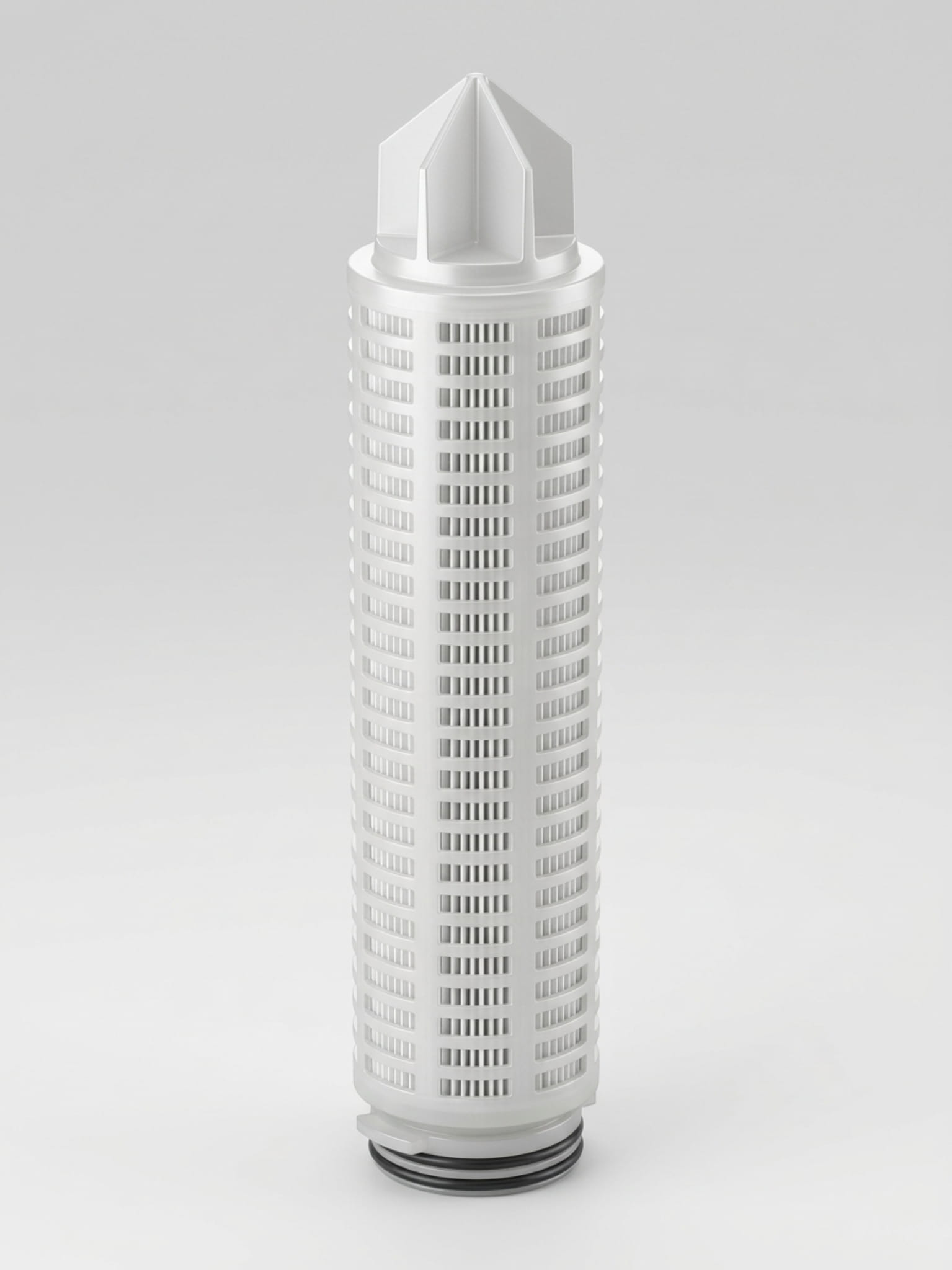

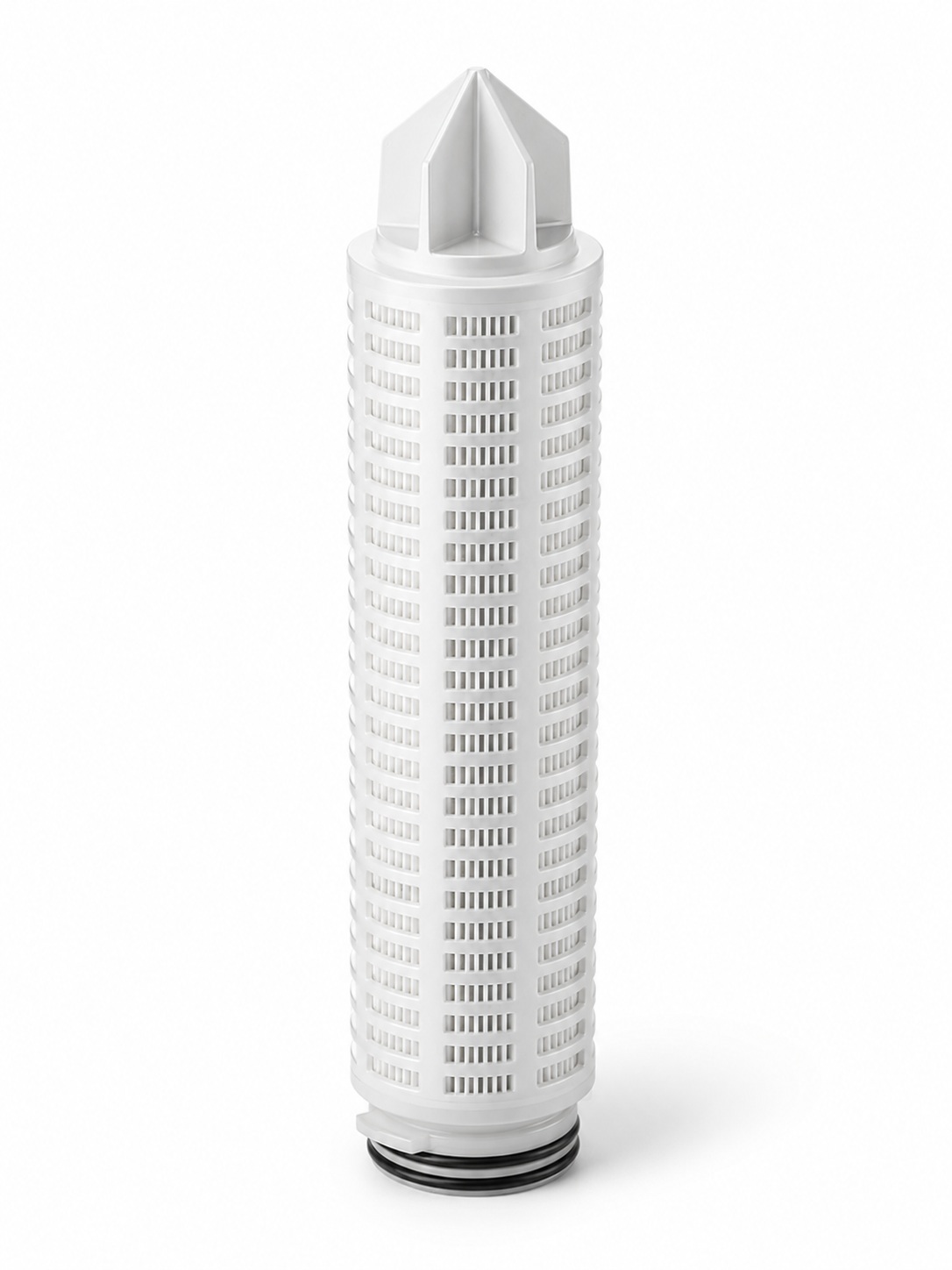

Die Sterilfilterkerze APG-10PN-F5Q-002 ist eine plissierte 10-Zoll-Filterkerze aus Polypropylen für die besonders feine Endfiltration von Wasser und chemisch geeigneten Prozessmedien.

Mit einer absoluten Filterfeinheit von 0,2 µm hält sie sehr feine Partikel zurück. Die Adapterausführung ermöglicht eine definierte Aufnahme und Abdichtung im passenden Edelstahl-Kerzenfiltergehäuse.

Die Filterkerze eignet sich insbesondere für Wasseraufbereitungs- und Prozessanlagen, in denen eine feine Endfiltration mit einem druckfesten Edelstahlgehäuse kombiniert werden soll.

Typische Einsatzbereiche

• Endfiltration von aufbereitetem Wasser

• Reinst- und Prozesswasseranlagen

• Feinfiltration vor sensiblen Verbrauchern

• Filtration vor Abfüll- und Entnahmestellen

• industrielle Produktions- und Spülprozesse

• Anwendungen mit hohen Anforderungen an die Partikelrückhaltung

• Filtration chemisch geeigneter Flüssigkeiten

Technische Daten

Absolute Endfiltration mit 0,2 µm

Die Filterfeinheit von 0,2 µm ist für Anwendungen vorgesehen, bei denen gröbere Filterkerzen mit 1, 5 oder 10 µm keine ausreichende Partikelrückhaltung bieten.

Die Filterkerze wird vorzugsweise als letzte Stufe einer abgestuften Filtration eingesetzt. Eine geeignete Vorfiltration reduziert die Schmutzbelastung der feinen Filtermatrix und unterstützt einen stabilen Volumenstrom.

Vorteile einer abgestuften Filtration:

• geringere Belastung der 0,2-µm-Filterkerze

• langsamerer Anstieg des Differenzdrucks

• längere nutzbare Standzeit

• gleichmäßigerer Volumenstrom

• geringere Wechselhäufigkeit

• höhere Betriebssicherheit der Endfilterstufe

Plissierte, zweilagige Filtermatrix

Die Filterkerze besitzt eine plissierte Filterstruktur aus Polypropylen. Durch die Faltung steht auf einer kompakten Baulänge eine große wirksame Filterfläche zur Verfügung.

Der zweilagige Aufbau verbindet eine hohe Schmutzaufnahme mit einer definierten Feinabscheidung. Ein Teil der Partikelbelastung wird bereits in der äußeren Filterlage aufgenommen. Die feinere innere Lage übernimmt die abschließende Partikelrückhaltung.

Daraus ergeben sich folgende Eigenschaften:

• große wirksame Filterfläche

• absolute Partikelabscheidung

• hohe Schmutzaufnahmekapazität

• gleichmäßige Durchströmung

• reduzierte frühzeitige Oberflächenblockierung

• geeignet für anspruchsvolle Endfiltrationsprozesse

Vollständig aus Polypropylen gefertigt

Filtermedium, Stützkörper und Endkappen bestehen aus Polypropylen. Die einzelnen Komponenten werden thermisch miteinander verbunden.

Durch den Verzicht auf Klebstoffe und Bindemittel wird der Eintrag zusätzlicher Hilfsstoffe in das Filtrat reduziert. Die Filterkerze eignet sich dadurch für zahlreiche Wasser- und Prozessanwendungen.

Vor dem Einsatz mit Säuren, Laugen, Lösungsmitteln oder anderen Prozessmedien muss die chemische Beständigkeit der verwendeten Werkstoffe für das konkrete Medium, dessen Konzentration und die vorhandene Betriebstemperatur geprüft werden.

Adapterausführung für das Edelstahlgehäuse

Die APG-10PN-F5Q-002 ist als Adapterfilterkerze mit Code-8-Aufnahme ausgeführt. Im Gegensatz zu einer beidseitig offenen DOE-Filterkerze wird sie über den vorgesehenen Adapter im Filtergehäuse aufgenommen und abgedichtet.

Diese Bauform bietet folgende Vorteile:

• definierte Positionierung im Filtergehäuse

• zuverlässige Trennung von Roh- und Filtratseite

• reproduzierbare Abdichtung

• einfacher Filterwechsel

• geringe Gefahr einer fehlerhaften Ausrichtung

• geeignet für druckfeste Edelstahl-Kerzenfiltergehäuse

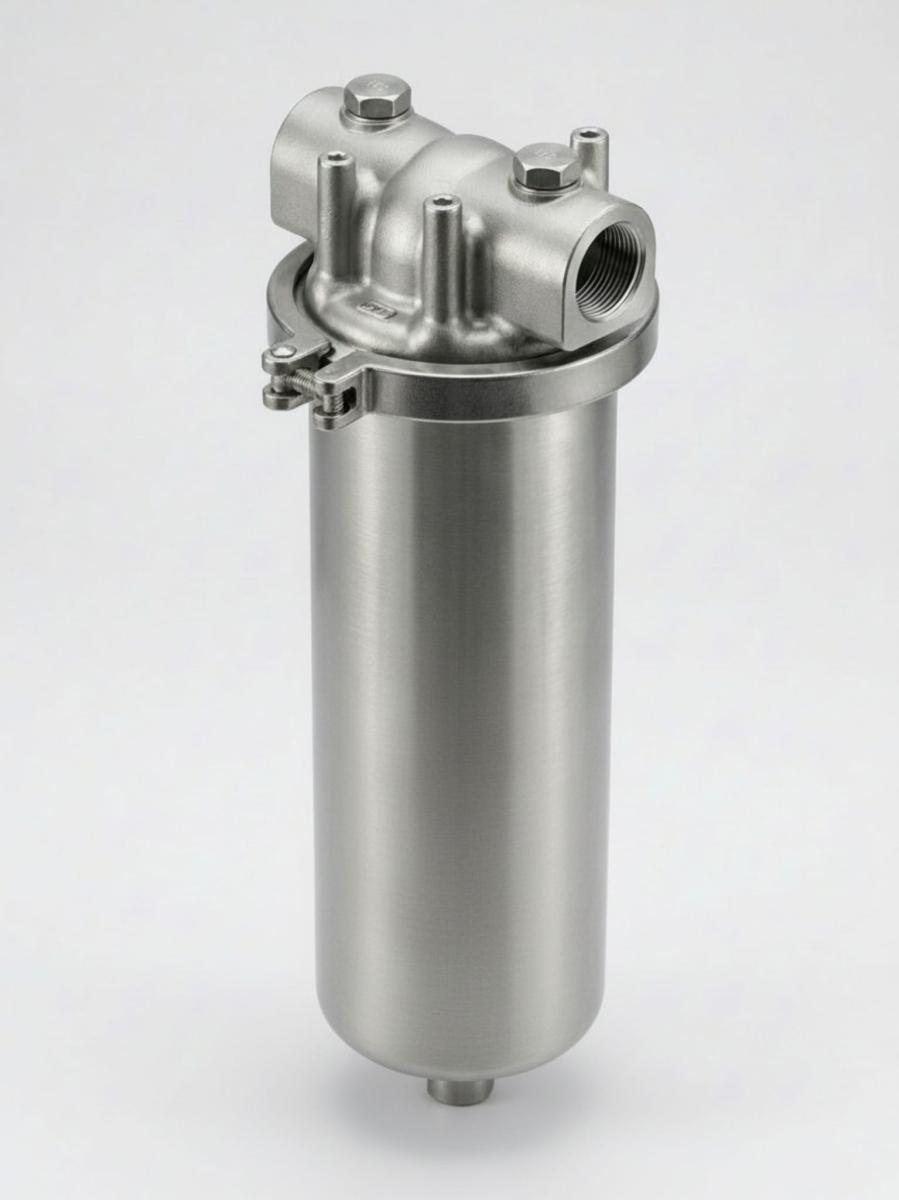

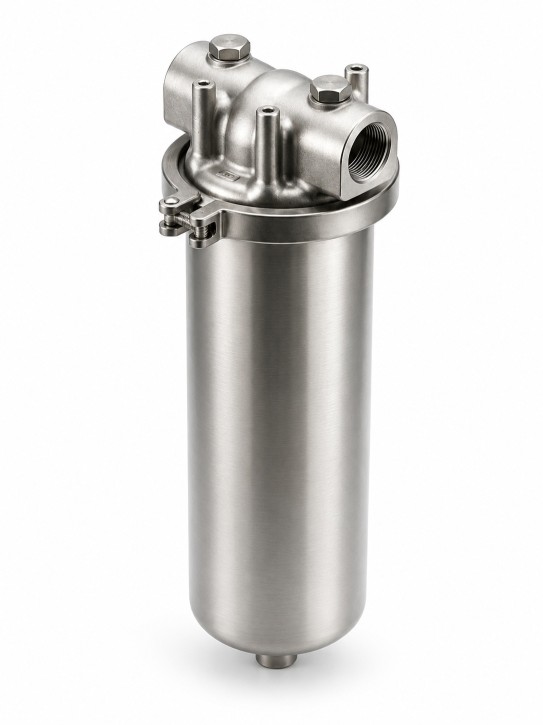

Als passendes Gehäuse steht das Edelstahl-Kerzenfiltergehäuse für 10-Zoll-Filterkerzen zur Verfügung.

Das Gehäuse ist für 10-Zoll-Filterkerzen mit einer Länge von 248 bis 254 mm ausgelegt und kann sowohl DOE-Filterkerzen als auch Adapterfilterkerzen in Code-8-Ausführung aufnehmen.

Abgrenzung zur beidseitig offenen Filterkerze

Die APG-10PN-F5Q-002 unterscheidet sich von der ebenfalls 0,2 µm feinen APG-09PN-F0E-002 durch Filterlänge, Anschlussausführung und Gehäusekompatibilität.

APG-10PN-F5Q-002

• Filterlänge 10 Zoll

• Adapterfilterkerze

• Code-8-Aufnahme

• definierte Abdichtung über den Filteradapter

• für das passende Edelstahl-Kerzenfiltergehäuse

APG-09PN-F0E-002

• Filterlänge 9 Zoll

• beidseitig offene DOE-Ausführung

• Abdichtung über Endkappen und EPDM-Dichtung

• für das dazu passende 9-Zoll-Filtergehäuse

• gleiche Filterfeinheit, aber andere Gehäuseaufnahme

Die PP-Sterilfilterkerze APG-09PN-F0E-002 mit 0,2 µm ist daher nicht unmittelbar gegen die 10-Zoll-Adapterfilterkerze austauschbar.

Vor der Bestellung müssen Filterlänge, Artikelnummer und vorhandene Gehäuseaufnahme geprüft werden.

Einordnung als Sterilfilterkerze

Die absolute Filterfeinheit von 0,2 µm ermöglicht eine sehr feine Partikelrückhaltung. Die Produktbezeichnung „Sterilfilterkerze“ stellt allein jedoch keine pauschale Garantie für ein steriles Filtrat dar.

Für mikrobiologisch kritische Anwendungen müssen das vollständige Filtrationsverfahren und die Betriebsbedingungen berücksichtigt werden. Dazu gehören insbesondere:

• Qualität des Zulaufmediums

• geeignete Vorfiltration

• Filtergehäuse und Dichtungssystem

• hygienischer Einbau

• Betriebsdauer und Stillstandszeiten

• Reinigungs- und Desinfektionsverfahren

• festgelegte Wechselintervalle

• anwendungsspezifische Validierung

Die Filterkerze ersetzt keine UV-Anlage oder ein vollständiges Desinfektionskonzept, sofern der Prozess eine aktive Keiminaktivierung erfordert.

Dampfsterilisation

Die acuraProflow-Filterkerzen der APG-Baureihe sind für eine Dampfsterilisation von bis zu 30 Minuten bei 121 °C ausgelegt.

Voraussetzung ist, dass auch das Filtergehäuse, die Dichtungen, Anschlüsse und weiteren Anlagenkomponenten für den vorgesehenen Sterilisationsprozess geeignet sind.

Bei der Festlegung des Sterilisationsablaufs sind zu berücksichtigen:

• gleichmäßige Erwärmung der Filtereinheit

• kontrollierte Entlüftung

• zulässige Druck- und Temperaturbelastung

• Vermeidung plötzlicher Druckwechsel

• kontrollierte Abkühlung

• hygienische Bedingungen bei der Wiederinbetriebnahme

Einbau und Filterwechsel

Vor dem Öffnen des Filtergehäuses muss die Anlage vollständig drucklos geschaltet und entleert werden.

Beim Filterwechsel ist auf folgende Punkte zu achten:

• vorhandene Artikelnummer und Filterlänge vergleichen

• Adapterausführung und Gehäuseaufnahme kontrollieren

• Filtergehäuse vollständig drucklos schalten

• Gehäuse kontrolliert entleeren

• Innenraum und Dichtflächen reinigen

• Adapter und Dichtungen auf Beschädigungen prüfen

• Filterkerze spannungsfrei einsetzen

• Filtergehäuse ordnungsgemäß verschließen

• Anlage langsam befüllen und vollständig entlüften

• Dichtheit unter Betriebsbedingungen kontrollieren

• Anfangsdifferenzdruck dokumentieren

Ein falscher Filteranschluss oder eine unpassende Filterlänge kann zu einer unzureichenden Abdichtung zwischen Roh- und Filtratseite führen.

Standzeit und Betriebsüberwachung

Die tatsächliche Standzeit hängt von der Zulaufqualität, dem Volumenstrom, der Partikelbelastung, dem Betriebsdruck und der eingesetzten Vorfiltration ab.

Geeignete Wechselkriterien sind:

• Erreichen des festgelegten Differenzdrucks

• deutlicher Rückgang des Volumenstroms

• festgelegtes betriebliches Wechselintervall

• hygienisch erforderlicher Austausch

• Abschluss eines definierten Produktionszyklus

• sichtbare Beschädigung oder Verformung

• Abweichung von der geforderten Filtratqualität

Ein schneller Anstieg des Differenzdrucks deutet häufig auf eine hohe Partikelbelastung oder eine unzureichende Vorfiltration hin.

Für die Wartungsplanung empfiehlt sich die Messung des Drucks vor und nach dem Filtergehäuse. Aus der Differenz lässt sich die zunehmende Beladung der Filterkerze erkennen.

Vorteile der APG-10PN-F5Q-002

• absolute Filterfeinheit von 0,2 µm

• 10-Zoll-Filterkerze

• Adapterausführung mit Code-8-Aufnahme

• geeignet für anspruchsvolle Endfiltration

• definierte Positionierung und Abdichtung

• plissierte Filtermatrix mit großer Filterfläche

• zweilagiger Filteraufbau

• hohe Schmutzaufnahmekapazität

• vollständig aus Polypropylen gefertigt

• thermisch verschweißte Konstruktion

• ohne Klebstoffe und Bindemittel

• dampfsterilisierbare APG-Ausführung

• geeignet für abgestufte Feinfiltrationssysteme
