Filtergehäuse 9"
für Sterilfilterkerzen

Filtergehäuse für 9-Zoll-Sterilfilterkerzen

Das Filtergehäuse ist für die Aufnahme von 9-Zoll-Filterkerzen in beidseitig offener Ausführung vorgesehen. Es ermöglicht die Fein- oder Endfiltration von Wasser und chemisch geeigneten Flüssigkeiten innerhalb von Wasseraufbereitungs- und Prozessanlagen.

Die tatsächliche Filterwirkung wird durch die eingesetzte Filterkerze bestimmt. Je nach gewünschter Partikelrückhaltung kann das Gehäuse mit einer 1,0-µm-Filterkerze zur Feinfiltration oder einer 0,2-µm-Filterkerze zur besonders feinen Endfiltration bestückt werden.

Der mitgelieferte Anschraubwinkel unterstützt eine feste Montage. Der Ringschlüssel erleichtert das kontrollierte Öffnen und Schließen des Filtergehäuses beim Filterwechsel.

Typische Einsatzbereiche

• Feinfiltration von Wasser und Prozesswasser

• Endfiltration nach vorgeschalteten Aufbereitungsstufen

• Schutz nachgeschalteter Verbraucher

• Filtration vor Entnahme- und Abfüllstellen

• Einsatz in Reinstwasseranlagen

• Partikelfiltration in industriellen Wasserkreisläufen

• Anwendungen mit regelmäßigem Filterkerzenwechsel

Technische Daten

Vor dem Einbau müssen die Anschlussgröße, die zulässigen Betriebsbedingungen und die Medienverträglichkeit anhand der vorhandenen Anlage geprüft werden.

Auswahl der passenden Filterkerze

Das Filtergehäuse übernimmt die mechanische Aufnahme und Abdichtung der Filterkerze. Die Filterfeinheit und die erreichbare Partikelrückhaltung werden durch den eingesetzten Filter bestimmt.

Filterkerze mit 1,0 µm

Die 1,0-µm-Ausführung eignet sich zur Feinfiltration und als Vorfilter vor einer nachgeschalteten 0,2-µm-Filterstufe.

Typische Aufgaben:

• Rückhaltung feiner Partikel

• Schutz empfindlicher Anlagenkomponenten

• Entlastung einer nachgeschalteten Endfilterkerze

• Reduzierung eines schnellen Differenzdruckanstiegs

• Verlängerung der Standzeit einer feineren Filterstufe

Passender Einsatz: PP-Sterilfilterkerze APG-09PN-F0E-010 mit 1,0 µm

Filterkerze mit 0,2 µm

Die 0,2-µm-Ausführung ist für eine deutlich feinere Endfiltration vorgesehen. Bei erhöhter Partikelbelastung sollte eine geeignete Vorfiltration eingesetzt werden.

Typische Aufgaben:

• besonders feine Partikelrückhaltung

• Endfiltration von aufbereitetem Wasser

• Schutz sensibler Produktionsprozesse

• Filtration vor Entnahme- oder Abfüllstellen

• letzte Filterstufe einer abgestuften Filtration

Passender Einsatz: PP-Sterilfilterkerze APG-09PN-F0E-002 mit 0,2 µm

Abgestufte Filtration

Bei höherer Schmutzbelastung kann eine abgestufte Filtration sinnvoll sein. Dabei übernimmt eine gröbere Filterkerze die Vorfiltration, während eine feinere Kerze in einem nachgeschalteten Gehäuse die Endfiltration ausführt.

Eine solche Anordnung kann folgende Vorteile bieten:

• geringere Belastung der Endfilterkerze

• langsamere Zunahme des Differenzdrucks

• längere Standzeit der 0,2-µm-Filterkerze

• gleichmäßigerer Volumenstrom

• geringere Wechselhäufigkeit

• besser planbare Wartungsintervalle

Für eine Filterkombination aus 1,0 und 0,2 µm werden zwei Filtergehäuse in Reihe benötigt.

Abgrenzung zum 10-Zoll-Edelstahlgehäuse

Dieses Filtergehäuse ist für beidseitig offene Filterkerzen mit einer Länge von 9 Zoll vorgesehen.

Das Edelstahl-Kerzenfiltergehäuse für 10-Zoll-Filterkerzen ist dagegen eine separate Industrieausführung. Es nimmt Filterkerzen mit einer Länge von 248 bis 254 mm auf und ist für DOE- sowie Code-8-Adapterfilterkerzen geeignet.

Die beiden Gehäuse unterscheiden sich insbesondere durch:

• Filterkerzenlänge

• Gehäuseausführung

• mögliche Filterkerzenaufnahme

• Anschluss- und Dichtungssystem

• zulässige Betriebsbedingungen

Eine 10-Zoll-Code-8-Adapterfilterkerze ist nicht für dieses 9-Zoll-Filtergehäuse vorgesehen.

Einbau des Filtergehäuses

Das Gehäuse muss so montiert werden, dass es für Wartung, Entlüftung und Filterwechsel gut erreichbar bleibt. Der mitgelieferte Anschraubwinkel ermöglicht die Befestigung an einer geeigneten Wand oder Unterkonstruktion.

Beim Einbau sind folgende Punkte zu beachten:

• Fließrichtung des Gehäuses berücksichtigen

• spannungsfreie Rohrleitungsanbindung sicherstellen

• ausreichenden Platz zum Öffnen des Gehäuses vorsehen

• Gehäuse nicht als Rohrleitungshalter verwenden

• geeignete Absperrungen vor und nach dem Filter einplanen

• Möglichkeit zur Druckentlastung vorsehen

• vollständige Entleerung vor dem Öffnen ermöglichen

• Anschlüsse und Dichtungen auf Medienverträglichkeit prüfen

Rohrleitungskräfte, Versatz oder ein nicht abgestütztes Rohrleitungssystem dürfen nicht auf das Filtergehäuse übertragen werden.

Filterkerze einsetzen

Vor dem Einsetzen muss geprüft werden, ob Länge, Bauform und Dichtung der Filterkerze zum Gehäuse passen.

Vorgehensweise:

• Anlage drucklos schalten

• Filtergehäuse vollständig entleeren

• Gehäuse mit dem Ringschlüssel öffnen

• Innenraum und Dichtflächen reinigen

• Gehäusedichtung auf Beschädigungen prüfen

• passende 9-Zoll-Filterkerze einsetzen

• Filterkerze korrekt positionieren

• Gehäuse kontrolliert verschließen

• Anlage langsam befüllen

• vollständig entlüften

• Dichtheit unter Betriebsbedingungen prüfen

Das Gehäuse darf nicht unter Druck geöffnet werden.

Filterwechsel und Wartung

Die Wechselhäufigkeit wird durch die eingesetzte Filterfeinheit, die Partikelbelastung, den Volumenstrom und die Betriebsdauer bestimmt.

Mögliche Wechselkriterien:

• deutlicher Rückgang des Volumenstroms

• Erreichen des betrieblich festgelegten Differenzdrucks

• festgelegtes Wartungsintervall

• hygienisch erforderlicher Filterwechsel

• Abschluss eines Produktions- oder Spülzyklus

• sichtbare Beschädigung der Filterkerze

• Abweichung von der geforderten Filtratqualität

Für eine belastungsabhängige Wartung empfiehlt sich eine Druckmessung vor und nach dem Filtergehäuse. Die Differenz der beiden Messwerte zeigt die zunehmende Beladung der Filterkerze an.

Einordnung als Sterilfiltergehäuse

Das Gehäuse ermöglicht den Einsatz fein abgestufter Sterilfilterkerzen. Die Bezeichnung stellt jedoch allein keine Garantie für ein steriles Filtrat dar.

Für mikrobiologisch kritische Anwendungen müssen unter anderem berücksichtigt werden:

• Qualität des Zulaufwassers

• Filterfeinheit und Filterleistung

• hygienischer Einbau

• Zustand der Gehäusedichtung

• Stillstandszeiten

• Reinigungs- und Desinfektionsverfahren

• Wechselintervalle

• Probenahme und Qualitätskontrolle

• Validierung des vollständigen Verfahrens

Eine 0,2-µm-Filterkerze dient der feinen Filtration. Sie ersetzt keine aktive Desinfektionsstufe, wenn der Prozess eine gezielte Keiminaktivierung erfordert.

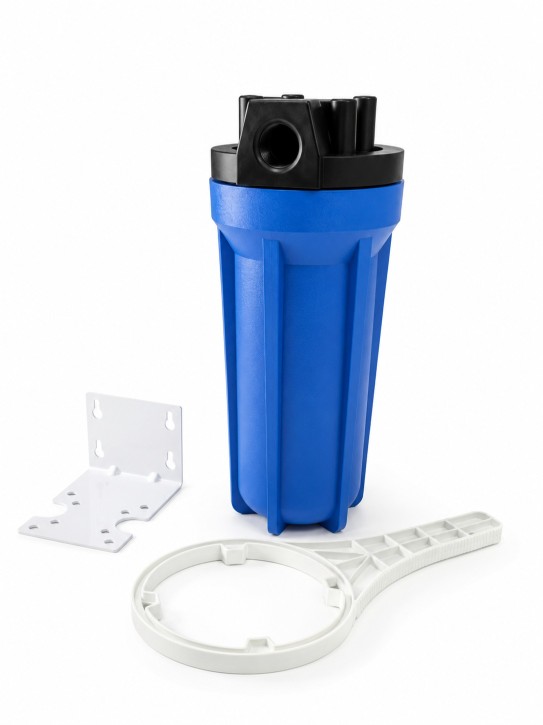

Lieferumfang

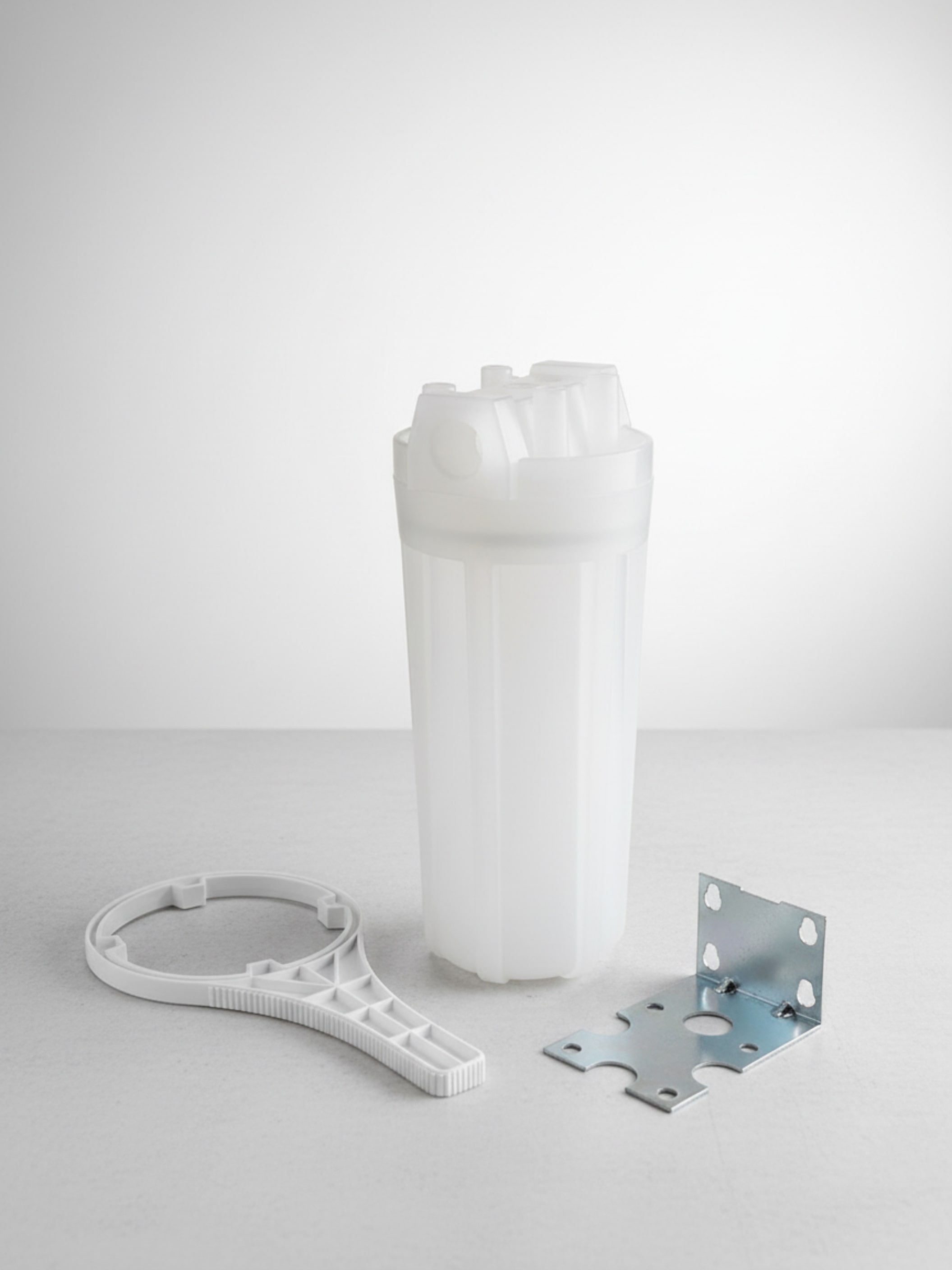

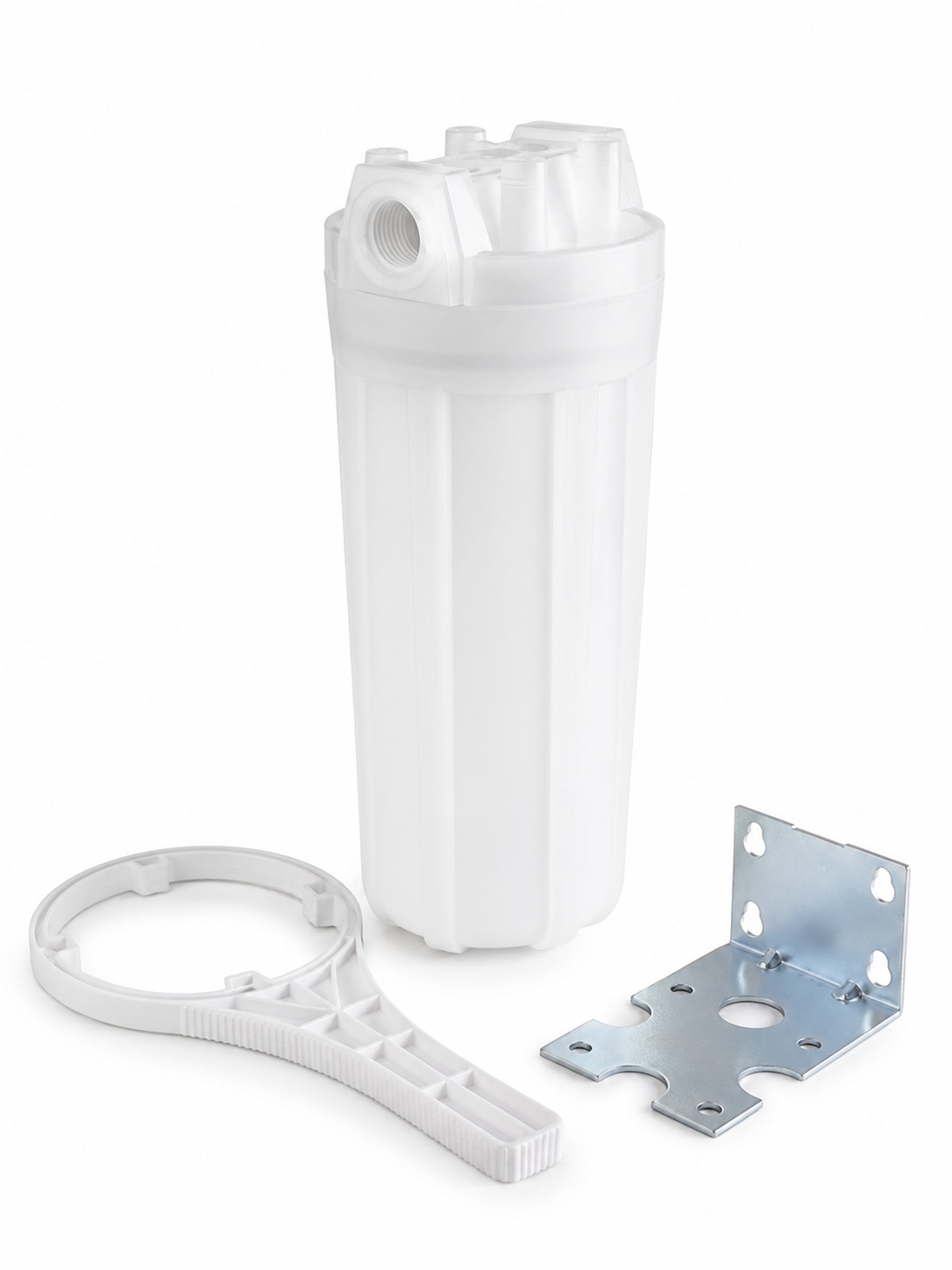

• Filtergehäuse für 9-Zoll-Sterilfilterkerzen

• Anschraubwinkel

• Ringschlüssel

Vorteile des 9-Zoll-Filtergehäuses

• Aufnahme beidseitig offener 9-Zoll-Filterkerzen

• verwendbar mit unterschiedlichen Filterfeinheiten

• geeignet für Fein- und Endfiltration

• direkte Auswahl zwischen 1,0 und 0,2 µm

• kompakte Bauform

• Anschraubwinkel zur festen Montage

• Ringschlüssel für den Filterwechsel

• geeignet für abgestufte Filtrationskonzepte

• einfacher Zugang für Wartung und Kerzenwechsel
