Filtergehäuse für Filterkerzen
für max. 2.500 l/h

PP-Filtergehäuse 10 Zoll für Filterkerzen – max. 2.500 l/h

Das PP-Filtergehäuse FG-10 nimmt gängige Filterkerzen mit einer Länge von 10 Zoll auf. Es eignet sich zur Vor-, Partikel- und Feinfiltration in Wasseraufbereitungsanlagen sowie zum Schutz nachgeschalteter Pumpen, Membranen, Armaturen und weiterer Anlagenkomponenten.

Die Filterwirkung wird durch die eingesetzte Filterkerze bestimmt. Abhängig von Filtermaterial und Filterfeinheit können Sedimente, Rostpartikel, Sand, Abrieb und weitere ungelöste Verunreinigungen zurückgehalten werden.

Mit einer maximalen Durchflussleistung von 2.500 l/h und BSP-¾-Zoll-Anschlüssen eignet sich das Gehäuse für kompakte Wasseraufbereitungsanlagen und einzelne Filtrationsstufen.

Typische Einsatzbereiche

• Vorfiltration von Umkehrosmoseanlagen

• Partikelfiltration von Betriebs- und Prozesswasser

• Schutz von Pumpen, Ventilen und Messgeräten

• Filtration vor Membran- und Ionenaustauscheranlagen

• Rückhaltung von Sedimenten und ungelösten Feststoffen

• Nachrüstung einer kompakten Filterstufe

• Aufbau mehrstufiger Kerzenfilteranlagen

Technische Daten

Der tatsächlich erreichbare Volumenstrom hängt von der eingesetzten Filterkerze, ihrer Filterfeinheit, dem Verschmutzungsgrad, dem verfügbaren Zulaufdruck und dem entstehenden Differenzdruck ab.

Für gängige 10-Zoll-Filterkerzen

Das Filtergehäuse ist für standardisierte Filterkerzen mit einer Länge von 10 Zoll vorgesehen. Dadurch kann die Filterstufe an die jeweilige Anwendung angepasst werden.

Je nach Filterkerze sind unter anderem möglich:

• grobe Sedimentfiltration

• Feinfiltration

• mehrlagige Tiefenfiltration

• Rückhaltung von Sand und Rostpartikeln

• Schutzfiltration vor Membrananlagen

• Filtration unterschiedlicher Partikelgrößen

Vor der Bestellung muss geprüft werden, ob Länge, Durchmesser und Endausführung der Filterkerze mit dem Gehäuse kompatibel sind.

Passende 5-µm-Tiefenfilterkerze

Als passender Filtereinsatz steht die PP-Tiefenfilterkerze AMF-10P4-F1A-0050 mit 5 µm zur Verfügung.

Die Filterkerze besitzt:

• 10 Zoll Länge

• nominelle Filterfeinheit von 5 µm

• vierlagige Tiefenfilterstruktur

• thermisch gebundenes Polypropylen

• abgestufte Porenstruktur von außen nach innen

• hohe Schmutzaufnahmekapazität

• niedrigen anfänglichen Druckverlust

Die 5-µm-Ausführung eignet sich insbesondere zur Vorfiltration vor Umkehrosmoseanlagen und anderen empfindlichen Aufbereitungsstufen.

Maximale Durchflussleistung von 2.500 l/h

Die angegebene maximale Durchflussleistung beschreibt den möglichen Volumenstrom des Filtergehäuses. Sie darf nicht mit der tatsächlichen Leistung jeder eingesetzten Filterkerze gleichgesetzt werden.

Der reale Durchfluss wird beeinflusst durch:

• Filtermaterial

• Filterfeinheit

• wirksame Filterfläche

• Zulaufdruck

• Wassertemperatur

• Partikelbelastung

• zunehmende Beladung der Filterkerze

• Druckverluste der angeschlossenen Rohrleitung

Sehr feine oder bereits stark beladene Filterkerzen können den verfügbaren Volumenstrom deutlich reduzieren.

PP-Gehäuse mit NBR-Dichtung

Das Filtergehäuse besteht aus Polypropylen. Dieser Kunststoff eignet sich für zahlreiche Anwendungen in der Wasseraufbereitung und ermöglicht eine kompakte, korrosionsfreie Gehäuseausführung.

Die Abdichtung des Gehäuses erfolgt über einen NBR-O-Ring. Vor dem Einsatz müssen Polypropylen und NBR auf ihre Beständigkeit gegenüber dem jeweiligen Medium geprüft werden.

Zu berücksichtigen sind insbesondere:

• chemische Zusammensetzung des Mediums

• Konzentration vorhandener Chemikalien

• Wassertemperatur

• Betriebsdruck

• Reinigungs- oder Desinfektionsmittel

• Dauer der chemischen Belastung

Für aggressive Medien, hohe Temperaturen oder erhöhte Betriebsdrücke kann eine andere Gehäuse- oder Dichtungsausführung erforderlich sein.

BSP-¾-Zoll-Anschlüsse

Ein- und Ausgang des Filtergehäuses sind mit BSP-¾-Zoll-Anschlüssen nach ISO 228 ausgestattet.

Beim Anschluss ist auf eine spannungsfreie Rohrleitungsführung zu achten. Das Filtergehäuse darf nicht als Halterung für Rohrleitungen, Armaturen oder Pumpen verwendet werden.

Für die Installation empfiehlt sich:

• Absperrarmatur vor dem Filtergehäuse

• Absperrarmatur nach dem Filtergehäuse

• ausreichender Platz unterhalb des Gehäuses

• drucklose Entleerungsmöglichkeit

• spannungsfreie Rohrleitungsanbindung

• geeignete Abdichtung der Gewindeanschlüsse

• sichere Wandmontage über den Anschraubwinkel

Wandmontage mit Anschraubwinkel

Der mitgelieferte Anschraubwinkel ermöglicht die Befestigung des Filtergehäuses an einer geeigneten Wand oder Unterkonstruktion.

Die Montagefläche muss das Gewicht des gefüllten Filtergehäuses sowie die beim Öffnen und Schließen entstehenden Kräfte aufnehmen können.

Bei der Positionierung ist ausreichend Platz für folgende Arbeiten vorzusehen:

• Öffnen der Gehäuseglocke

• Entnehmen der gebrauchten Filterkerze

• Reinigen des Gehäuseinnenraums

• Einsetzen einer neuen Filterkerze

• Kontrolle und Wechsel des O-Rings

• Ansetzen des Gehäuseschlüssels

Einbau des Filtergehäuses

Das Filtergehäuse muss entsprechend der vorgesehenen Fließrichtung eingebaut werden. Die angeschlossenen Rohrleitungen sind separat abzustützen.

Beim Einbau sind folgende Punkte zu beachten:

• Gehäuse senkrecht und zugänglich montieren

• Fließrichtung kontrollieren

• Rohrleitungen spannungsfrei anschließen

• Anschlüsse nicht überdrehen

• ausreichenden Wartungsraum vorsehen

• Absperrungen vor und nach dem Filter einbauen

• Druckentlastung vor dem Öffnen ermöglichen

• Medienverträglichkeit der Werkstoffe prüfen

• zulässige Druck- und Temperaturgrenzen beachten

Die konkreten Betriebsgrenzen müssen vor der Inbetriebnahme anhand der technischen Produktunterlagen geprüft werden.

Filterkerze einsetzen

Vor dem Einsetzen der Filterkerze muss das Gehäuse vollständig drucklos und entleert sein.

Vorgehensweise:

• Anlage abschalten

• Absperrarmaturen schließen

• Filtergehäuse vollständig drucklos schalten

• Gehäuseglocke mit dem Schlüssel öffnen

• Innenraum und Dichtflächen reinigen

• NBR-O-Ring auf Beschädigungen kontrollieren

• passende 10-Zoll-Filterkerze einsetzen

• Filterkerze korrekt positionieren

• O-Ring sauber in die Dichtungsnut einlegen

• Gehäuse kontrolliert schließen

• Anlage langsam befüllen

• vorhandene Luft vollständig entfernen

• Dichtheit unter Betriebsbedingungen prüfen

Das Filtergehäuse darf niemals unter Druck geöffnet werden.

Filterwechsel und Wartung

Die Standzeit der eingesetzten Filterkerze hängt von der Filterfeinheit, der Partikelbelastung, dem Volumenstrom und der Betriebsdauer ab.

Mögliche Wechselkriterien sind:

• deutlicher Rückgang des Volumenstroms

• zunehmender Druckverlust

• festgelegtes Wartungsintervall

• sichtbare Verschmutzung der Filterkerze

• hygienisch erforderlicher Austausch

• Abweichung von der geforderten Filtratqualität

Der O-Ring muss bei jedem Filterwechsel gereinigt und kontrolliert werden. Beschädigte, verhärtete oder verformte Dichtungen sind auszutauschen.

Abgestufte Filtration

Bei einer hohen oder wechselnden Partikelbelastung können mehrere Filtergehäuse hintereinander eingesetzt werden.

Beispiel einer abgestuften Filtration:

• erste Stufe zur Rückhaltung gröberer Partikel

• zweite Stufe mit 5-µm-Filterkerze

• weitere Feinfilterstufe entsprechend der benötigten Wasserqualität

Die abgestufte Anordnung kann die feinere Filterkerze entlasten, den Differenzdruckanstieg verlangsamen und die nutzbare Standzeit verlängern.

Abgrenzung zum Edelstahl-Filtergehäuse

Das PP-Filtergehäuse FG-10 ist eine kompakte Standardausführung für 10-Zoll-Filterkerzen, BSP-¾-Zoll-Anschlüsse und einen Volumenstrom bis 2.500 l/h.

Für Anlagen mit höheren Anforderungen an Betriebsdruck, Temperatur, Anschlussgröße oder Filterkerzenaufnahme steht das Edelstahl-Kerzenfiltergehäuse für 10-Zoll-Filterkerzen zur Verfügung.

Das Edelstahlgehäuse unterscheidet sich unter anderem durch:

• Gehäuse aus Edelstahl 1.4301

• Rp-1-Zoll-Anschlüsse

• Betriebsdruck bis 25 bar bei 80 °C

• Aufnahme von DOE- und Code-8-Filterkerzen

• Anschlüsse für Manometer oder Entlüftung

• separaten Ablassanschluss

Die Auswahl richtet sich nach Betriebsdruck, Temperatur, Medium, Filterkerzentyp und gewünschter Anlagenintegration.

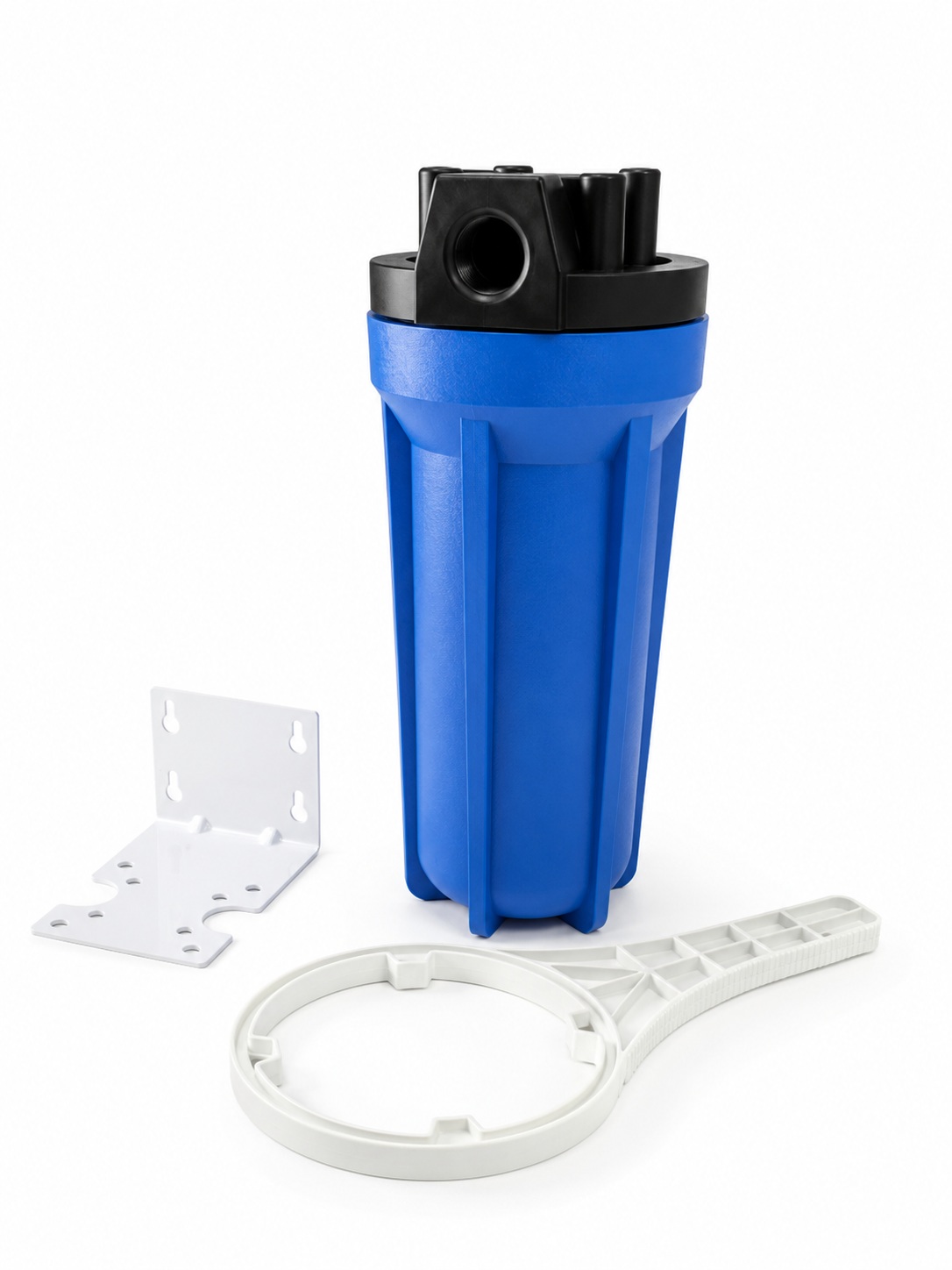

Lieferumfang

• PP-Filtergehäuse FG-10 für 10-Zoll-Filterkerzen

• Anschraubwinkel zur Wandmontage

• Schlüssel für den Filterkerzenwechsel

• NBR-Gehäusedichtung

Die benötigte Filterkerze wird entsprechend der gewünschten Filterfeinheit und Anwendung ausgewählt.

Vorteile des PP-Filtergehäuses FG-10

• für gängige 10-Zoll-Filterkerzen

• maximale Durchflussleistung 2.500 l/h

• BSP-¾-Zoll-Anschlüsse nach ISO 228

• Gehäuse aus Polypropylen

• NBR-O-Ring

• kompakte Bauform

• einfache Wandmontage

• Anschraubwinkel im Lieferumfang

• Gehäuseschlüssel im Lieferumfang

• Filterwirkung flexibel über die eingesetzte Kerze wählbar

• geeignet für Vor-, Partikel- und Feinfiltration
