Ersatzstrahler für
UV Anlage UV 412 und 440 LCD

Ersatzstrahler für UV Anlage UV 412 und 440 LCD

Der Ersatzstrahler für UV Anlage UV 412 und 440 LCD ist der passende 40-W-UV-Strahler für die UV-Anlagen LCD 412 und LCD 440 sowie passende LCD-PLUS-Ausführungen. Er wird eingesetzt, wenn der vorhandene UV-Strahler nach Ablauf der Nutzungsdauer gewechselt werden muss oder bei einer Wartung vorsorglich ersetzt werden soll.

Der UV-Strahler ist ein zentrales Verschleißteil der UV-Anlage. Auch wenn die Lampe noch sichtbar leuchtet, nimmt die wirksame UV-Strahlung mit zunehmender Betriebszeit ab. Für eine zuverlässige UV-Desinfektion sollte der Strahler deshalb regelmäßig nach Herstellervorgabe ausgetauscht werden.

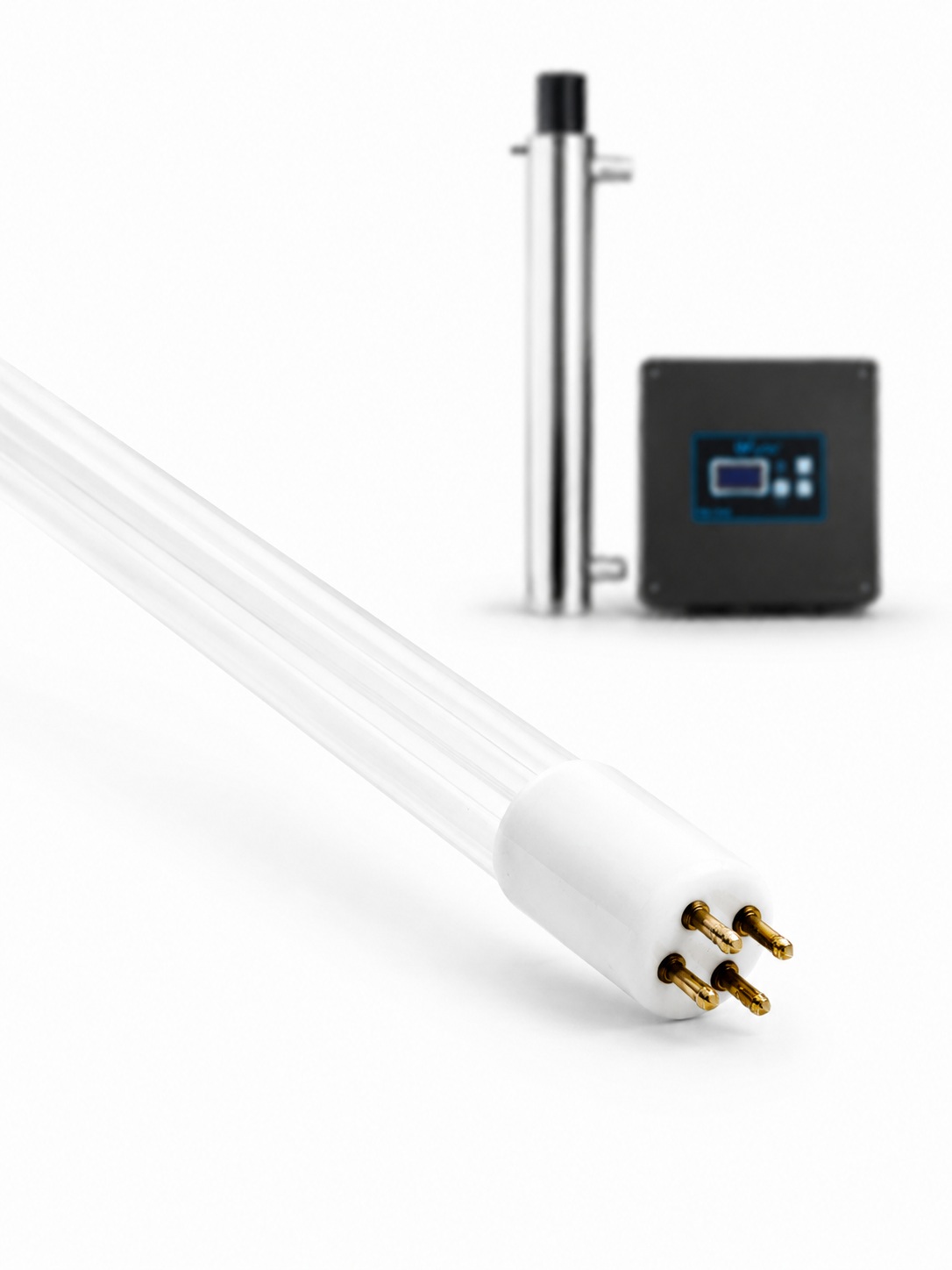

UV-Ersatzstrahler 40 W für LCD 412 und LCD 440

Funktion des UV-Strahlers

Bei der UV-Desinfektion wird Wasser mit ultraviolettem Licht behandelt. Die UV-Strahlung inaktiviert Mikroorganismen, indem sie deren Erbinformation schädigt. Dadurch können sich Keime nicht mehr wirksam vermehren.

Der Ersatzstrahler erzeugt die dafür notwendige UV-Strahlung innerhalb der UV-Anlage. Mit zunehmender Nutzungsdauer lässt die wirksame UV-Leistung nach. Deshalb ist der regelmäßige Austausch entscheidend für die Betriebssicherheit der Anlage.

Der Ersatzstrahler entfernt keine Wasserinhaltsstoffe. Er dient ausschließlich der UV-Desinfektion in der passenden UV-Anlage. Trübung, Eisen, Mangan, Härte, Nitrat, Salze oder organische Belastungen müssen bei Bedarf mit geeigneten Verfahren separat behandelt werden.

Passend für UV Anlage LCD 412 und LCD 440

Der Ersatzstrahler ist für die UV Anlage LCD 412 und die UV Anlage LCD 440 vorgesehen.

Die UV 412 arbeitet mit 40-W-UV-Lampe und 1"-Anschluss. Die UV 440 arbeitet ebenfalls mit 40-W-UV-Lampe, ist aber für einen höheren Durchflussbereich und 1 1/2"-Anschluss ausgelegt. Der Ersatzstrahler ist für beide Anlagenvarianten passend.

Vor der Bestellung sollte geprüft werden, ob die vorhandene Anlage tatsächlich eine UV 412 LCD, UV 440 LCD oder eine passende LCD-PLUS-Ausführung ist. Die UV 405 LCD und UV 480 LCD verwenden andere Ersatzstrahler und dürfen nicht ohne Prüfung gleichgesetzt werden.

Regelmäßiger Austausch des UV-Strahlers

Der UV-Strahler sollte regelmäßig nach Herstellervorgabe gewechselt werden. Das gilt auch dann, wenn die Lampe noch sichtbar leuchtet.

Das sichtbare Licht zeigt nicht zuverlässig an, ob noch ausreichend wirksame UV-Strahlung für die Desinfektion vorhanden ist. Bei Trinkwasser, Brunnenwasser oder hygienisch sensiblen Anwendungen sollte der Lampenwechsel dokumentiert werden.

Technische Daten

Lieferumfang

Zum Lieferumfang gehört:

• 1 Ersatzstrahler 40 W für UV Anlage UV 412 und 440 LCD

Vor dem Einbau sollte geprüft werden, ob Typ, Leistung und vorhandene UV-Anlage zusammenpassen.

Hinweise zum Einbau

Vor dem Lampenwechsel muss die UV-Anlage spannungsfrei geschaltet werden. Der Strahler darf nicht unter Spannung ausgebaut oder eingesetzt werden.

Der UV-Strahler muss vor Feuchtigkeit geschützt werden. Er sollte nur mit sauberen Handschuhen berührt werden, da Fingerabdrücke oder Verschmutzungen auf dem Glas die Oberfläche belasten und die Funktion beeinträchtigen können.

Nach dem Einbau sollte geprüft werden, ob die Anlage ordnungsgemäß startet und keine Störmeldung vorliegt.

Wartung zusammen mit dem Quarzrohr

Beim Strahlerwechsel sollte auch das Quarzrohr geprüft werden. Das passende Quarzrohr für UV Anlage Serie LCD ist für die UV-Anlagen 412, 440 und 480 LCD sowie LCD PLUS vorgesehen.

Das Quarzrohr trennt den UV-Strahler vom Wasser. Es muss sauber, unbeschädigt und frei von Belägen sein, damit die UV-Strahlung möglichst ungehindert in das Wasser übertragen werden kann.

Ein neuer UV-Strahler kann seine Wirkung nicht vollständig entfalten, wenn das Quarzrohr verschmutzt, verkratzt oder mit Belägen belegt ist. Umgekehrt verbessert ein neues Quarzrohr nicht die Leistung eines gealterten UV-Strahlers. Beide Bauteile sollten deshalb im Wartungsplan berücksichtigt werden.

Wartung der UV-Anlage

Beim Strahlerwechsel sollte die UV-Anlage insgesamt geprüft werden. Dazu gehören Lampensitz, elektrische Anschlüsse, Dichtbereiche, Gehäusezustand, Betriebsstundenzähler, Quarzrohrzustand und Wasserqualität.

Wenn die Anlage trotz neuem Strahler nicht die gewünschte Wirkung erreicht, können verschmutzte Bauteile, ungeeigneter Durchfluss, zu geringe UV-Durchlässigkeit des Wassers oder fehlende Vorbehandlung die Ursache sein.

Grenzen und Hinweise

Ein neuer UV-Strahler stellt nur dann eine zuverlässige Desinfektionsleistung sicher, wenn auch die übrigen Betriebsbedingungen passen. Dazu gehören ein sauberes Quarzrohr, ausreichende UV-Durchlässigkeit des Wassers, passender Durchfluss, korrekter Einbau und eine geeignete Vorbehandlung.

Bei trübem Wasser, Eisen- oder Manganablagerungen, deutlicher Färbung oder organischer Belastung kann die UV-Wirkung reduziert werden. In solchen Fällen sollte die Wasserqualität geprüft und die Vorbehandlung entsprechend angepasst werden.

Angaben für Rückfragen

Für die Prüfung des passenden Ersatzteils sind folgende Angaben hilfreich:

• vorhandene UV-Anlage, zum Beispiel UV 412 LCD oder UV 440 LCD
• Foto des Typenschilds der UV-Anlage
• Foto des vorhandenen UV-Strahlers
• bisherige Betriebszeit des Strahlers
• Einsatzbereich, zum Beispiel Trinkwasser, Brunnenwasser oder Prozesswasser
• ob zusätzlich ein Quarzrohr benötigt wird
