UV Anlage LCD 440
max. 3.600 l/h

UV Anlage LCD 440

Die UV Anlage LCD 440 ist eine UV-Desinfektionsanlage aus Edelstahl für Anwendungen bis maximal 3.600 l/h. Sie wird eingesetzt, wenn Wasser chemikalienfrei bakteriologisch abgesichert werden soll und eine Steuerung mit LCD-Anzeige, Lampenwechselanzeige und potenzialfreiem Alarmkontakt benötigt wird.

Die Anlage ist für klare Wasserqualitäten vorgesehen, zum Beispiel Trinkwasser, Prozesswasser, Kühlwasser, Reinstwasseranwendungen oder Brunnenwasser nach geeigneter Vorbehandlung. Die UV-Stufe inaktiviert Mikroorganismen, entfernt aber keine gelösten oder partikulären Wasserinhaltsstoffe.

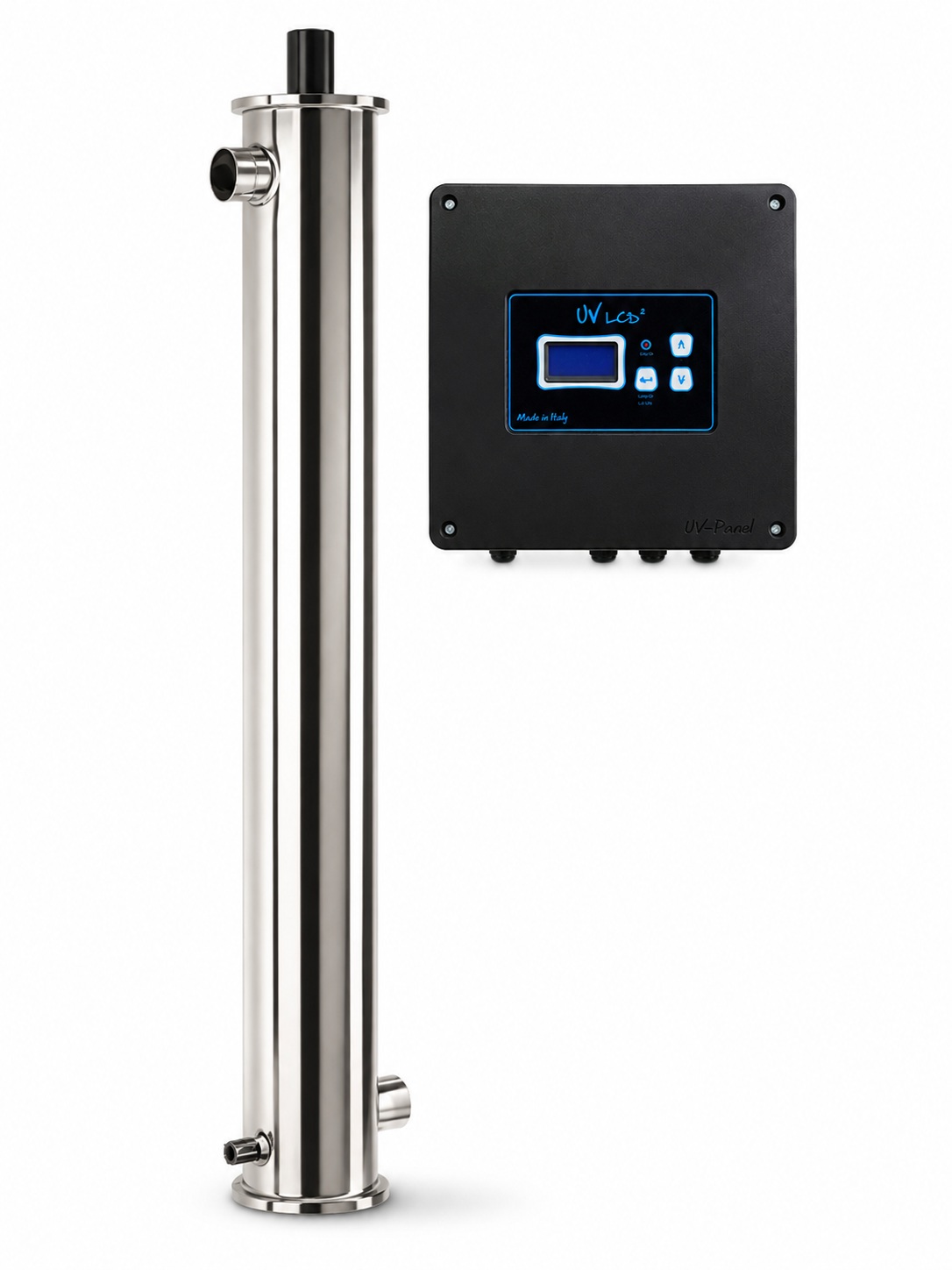

UV-Anlage mit LCD-Steuerung für bis zu 3.600 l/h

Funktion und Einsatzbereich

Bei der UV-Desinfektion strömt das Wasser durch das Edelstahlgehäuse der UV-Anlage und wird dort mit ultraviolettem Licht behandelt. Die UV-Strahlung inaktiviert Mikroorganismen, indem sie deren Erbinformation schädigt. Dadurch können sich Keime nicht mehr wirksam vermehren.

Die LCD 440 arbeitet ohne Desinfektionschemikalien. Geschmack, Geruch, Salzgehalt, Härte, Eisen, Mangan, Nitrat oder andere gelöste Inhaltsstoffe werden durch die UV-Anlage nicht entfernt. Sie ist deshalb eine Desinfektionsstufe und keine vollständige Wasseraufbereitung für chemische oder physikalische Wasserprobleme.

Typische Einsatzbereiche sind Trinkwasseranwendungen, Prozesswasser, Kühlwasser, Reinstwasseranwendungen, Schwimmbadtechnik und technische Wasseraufbereitungsanlagen.

Durchflussleistung und UV-Dosis

Die UV Anlage LCD 440 ist auf den maximalen Wasserdurchfluss auszulegen. Bei 300 J/m² liegt der maximale Durchfluss bei 3.600 l/h beziehungsweise 60 l/min.

Für die Auswahl ist nicht nur die Anschlussgröße entscheidend, sondern der maximal gleichzeitig benötigte Durchfluss und die geforderte UV-Dosis. Wird die Anlage mit zu hohem Durchfluss betrieben, sinkt die Bestrahlungszeit in der UV-Kammer. Die Desinfektionsleistung kann dadurch nicht mehr zur Anwendung passen.

Bei Trinkwasseranwendungen sollte deshalb der Spitzenvolumenstrom der Installation berücksichtigt werden.

LCD-Steuerung und Alarmkontakt

Die LCD-Steuerung zeigt den Lampenwechsel an und unterstützt damit die regelmäßige Wartung der Anlage. Zusätzlich ist ein Alarmrelais als potenzialfreier Kontakt vorhanden. Dadurch kann eine Meldung zur Überwachung oder Weiterverarbeitung in eine externe Steuerung eingebunden werden.

Der elektrische Anschluss erfolgt über eine 230-V-Stromversorgung. Die Anlage sollte so montiert werden, dass Steuerung, UV-Gehäuse und Lampenwechsel gut zugänglich bleiben.

Einsatz in Wasseraufbereitungsanlagen

Trinkwasser, Prozesswasser und technische Anwendungen

Die UV Anlage LCD 440 kann zur bakteriologischen Absicherung in unterschiedlichen Wasseraufbereitungsanlagen eingesetzt werden. Voraussetzung ist eine ausreichende UV-Durchlässigkeit des Wassers.

Trübung, Eisen, Mangan, Huminstoffe, Schwebstoffe oder deutliche Verfärbungen können Mikroorganismen abschirmen und die UV-Wirkung reduzieren. In solchen Fällen muss vor der UV-Stufe eine passende Vorbehandlung vorgesehen werden.

Brunnenwasser nur nach Wasseranalyse und Vorbehandlung

Bei Brunnenwasser sollte eine UV-Anlage nicht isoliert ausgewählt werden. Wenn Keime nachgewiesen wurden, kann eine UV-Stufe sinnvoll sein. Gleichzeitig müssen aber auch Trübung, Eisen, Mangan, Ammonium, pH-Wert und weitere Wasserwerte geprüft werden.

Für UV-Anlagen bei Brunnenwasser ist wichtig, dass vor der UV-Kammer keine störenden Partikel, Eisen- oder Mangantrübungen anliegen. Bei mehreren Wasserproblemen ist Brunnenwasser filtern der passendere Einstieg für die Auswahl der Vorbehandlung.

Abgrenzung zu kleineren und größeren LCD-Anlagen

Die LCD 440 liegt leistungsmäßig über der UV Anlage LCD 412 und unter der UV Anlage LCD 480. Entscheidend für die Auswahl ist der erforderliche Spitzenvolumenstrom bei der gewünschten UV-Dosis.

Wenn dauerhaft höhere Durchflüsse benötigt werden, sollte eine größere UV-Anlage geprüft werden. Wenn der maximale Durchfluss niedriger ist, kann eine kleinere Ausführung ausreichend sein. Die Auslegung sollte immer anhand der tatsächlichen Anwendung und Wasserqualität erfolgen.

Technische Daten

Lieferumfang und Ausstattung

Zum Lieferumfang beziehungsweise zur Ausstattung gehören:

• UV-Lampe
• Gehäuse der UV-Lampe
• Steuerung
• Bedienungsanleitung

Vor dem Einbau sollten Durchflussleistung, Anschlussgröße, Stromversorgung, Einbaulage, Wasserqualität und Wartungszugang geprüft werden.

Wartung und Ersatzteile

Die UV-Röhre hat eine begrenzte Nutzungsdauer und sollte regelmäßig nach Herstellervorgabe gewechselt werden. Auch wenn eine UV-Lampe noch sichtbar leuchtet, ist das kein sicherer Nachweis für ausreichende Desinfektionsleistung.

Das passende Quarzrohr für UV Anlage Serie LCD ist für die UV-Anlagen 412, 440 und 480 LCD vorgesehen. Das Quarzglas dichtet die UV-Lampe gegenüber dem Wasser ab und sollte sauber, unbeschädigt und frei von Belägen sein.

Beim Lampen- oder Quarzrohrwechsel sollte die Anlage vom Netzstrom getrennt werden. Die UV-Lampe sollte nicht mit bloßen Händen berührt werden, damit keine Fingerabdrücke oder Verschmutzungen auf dem Glas entstehen.

Vorbehandlung und Betriebshinweise

Die UV-Anlage sollte nur mit ausreichend klarem Wasser betrieben werden. Partikel, Trübstoffe, Eisen- oder Manganablagerungen können die UV-Bestrahlung beeinträchtigen.

Bei Rohwasser mit auffälliger Färbung, Geruch, Trübung, erhöhten Eisen- oder Manganwerten oder mikrobiologischer Belastung sollte die UV-Stufe zusammen mit der passenden Vorbehandlung ausgelegt werden.

Die Anlage sollte so eingebaut werden, dass Steuerung, UV-Gehäuse, Lampenwechsel und Wartung gut zugänglich bleiben. Zusätzlich sollte der maximal zulässige Betriebsdruck eingehalten werden.

Grenzen und Hinweise

Eine UV-Anlage inaktiviert Mikroorganismen, entfernt aber keine chemischen Wasserinhaltsstoffe. Eisen, Mangan, Trübung, Härte, Nitrat, Salze, Geruch, Farbe oder organische Belastungen müssen bei Bedarf mit geeigneten Verfahren separat behandelt werden.

Die Desinfektionsleistung hängt von Wasserqualität, UV-Durchlässigkeit, Durchfluss, Lampenzustand, Einbausituation und Wartungszustand ab. Bei Trinkwasseranwendungen sollte die Wasserqualität mikrobiologisch geprüft und die Anlage passend zur Anwendung ausgelegt werden.

Angaben für Rückfragen

Für die technische Prüfung oder Auswahl sind folgende Angaben hilfreich:

• maximaler gleichzeitiger Durchfluss
• Anwendung, zum Beispiel Trinkwasser, Brunnenwasser, Prozesswasser oder Kühlwasser
• mikrobiologischer Befund, falls vorhanden
• Trübung, Eisen, Mangan und Färbung des Wassers
• vorhandene Vorbehandlung
• vorhandene Anschlussgröße und Rohrleitung
• verfügbare Einbaulänge
• gewünschte Einbindung eines Alarmkontakts
• gewünschte Verwendung als Neuanlage, Ersatzanlage oder Ergänzung einer bestehenden Wasseraufbereitung
