Clack - No Bypass Ventil<br>Anschluss 1,5

Clack - No Bypass Ventil
Anschluss 1,5"

Name: Clack - No Bypass Ventil Anschluss 1,5"
Brand: Clack
SKU: KSFNB1-5
Price: 345.1 EUR

Art.Nr.: KSFNB1-5

« Zurück zur Kategorie

EUR 345,10
Preis netto: EUR 290,00

inkl. 19 % USt

zzgl. Versandkosten

Lieferzeit ca. 1-2 Wochen
Gewicht 4,9 kg

Zahlungsweisen

Bewertung: 0.0 von 5

Produktbeschreibung

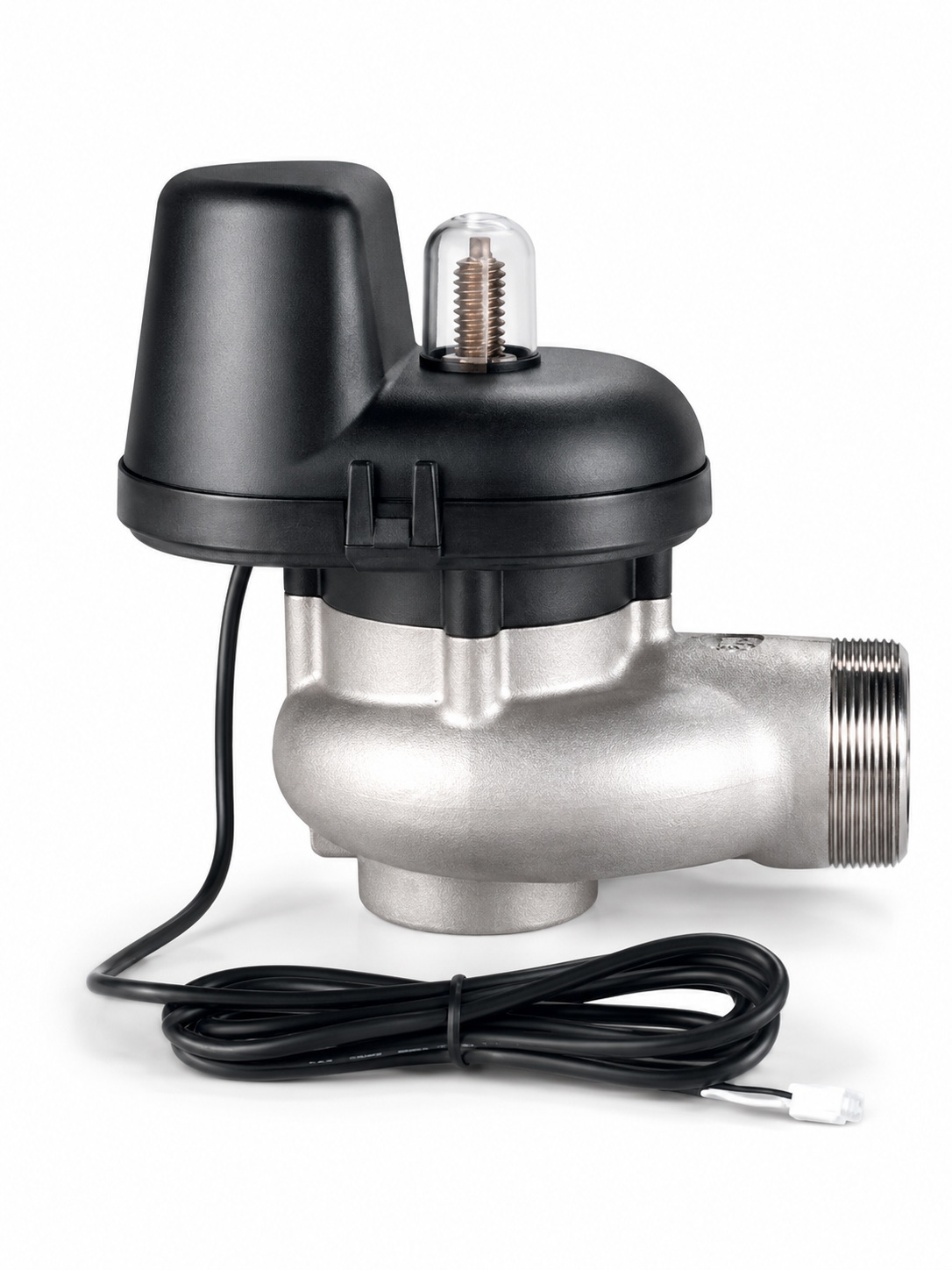

Clack No-Bypass-Ventil Anschluss 1,5"

Das Clack No-Bypass-Ventil 1,5" ist ein Zubehörteil für Clack-Zentralsteuerventile. Es wird eingesetzt, wenn während Rückspülung oder Regeneration kein unbehandeltes Rohwasser über einen Bypassweg zum Verbraucher gelangen soll.

Die 1,5"-Ausführung ist für größere Anlagen mit entsprechendem Anschlussquerschnitt vorgesehen. Sie eignet sich für größere Enthärtungsanlagen, Filteranlagen und Regenerationsanlagen, bei denen die Wasserabgabe während der Regenerationsphase automatisch gesperrt werden muss.

No-Bypass-Funktion für Clack-Anlagen mit 1,5" Anschluss

Funktion und Einsatzbereich

Bei Einzelanlagen kann während Rückspülung oder Regeneration je nach Ventil- und Anlagenaufbau weiterhin Rohwasser zum Verbraucher gelangen. Das No-Bypass-Ventil verhindert diese Rohwasserabgabe, indem der Ausgang während des Regenerationsfalls automatisch geschlossen wird.

Das ist relevant, wenn der Verbraucher ausschließlich aufbereitetes Wasser erhalten darf. Typische Einsatzbereiche sind größere Enthärtungsanlagen, Eisen- und Manganfilter, Ionenaustauscheranlagen sowie Filteranlagen mit definierten Anforderungen an das Ausgangswasser.

Für technische Ionenaustauscheranlagen ist die No-Bypass-Funktion besonders dann zu prüfen, wenn während der Regeneration keine Rohwasservermischung oder unbehandelte Wasserabgabe zulässig ist.

Kompatibilität und Ansteuerung

Das No-Bypass-Ventil wird mit einem passenden Clack-Zentralsteuerventil kombiniert. Die Ansteuerung erfolgt über ein Kommunikationskabel. Dadurch kann das Zentralsteuerventil das No-Bypass-Ventil im Regenerationsfall automatisch schalten.

Vor der Auswahl muss geprüft werden, ob das vorhandene oder geplante Clack-Ventil die erforderliche Ansteuerung unterstützt. Entscheidend sind Ventiltyp, Anschlussgröße, Steuerungsart und Anlagenfunktion.

Die 1,5"-Ausführung sollte nur eingesetzt werden, wenn Zentralsteuerventil, Anschlussarmatur und Rohrleitungsanbindung auf diese Baugröße ausgelegt sind. Bei kleineren Clack-Ventilen sind entsprechend kleinere No-Bypass-Ausführungen erforderlich.

Abgrenzung zur normalen Bypass-Armatur

Eine normale Clack-Bypass-Armatur dient vor allem zur manuellen Umgehung oder Absperrung der Anlage bei Service, Wartung oder Störung. Sie ersetzt keine automatisch angesteuerte No-Bypass-Funktion.

Das No-Bypass-Ventil hat einen anderen Zweck: Es sperrt im Regenerationsfall automatisch den Ausgang und verhindert damit, dass unbehandeltes Wasser an der Anlage vorbei zum Verbraucher gelangt. Wenn nur eine manuelle Service-Umgehung benötigt wird, ist eine Bypass-Armatur zu prüfen. Wenn die Rohwasserabgabe während der Regeneration automatisch verhindert werden soll, ist ein No-Bypass-Ventil die passende Funktion.

Technische Daten

Merkmal	Ausführung
Produkt	Clack No-Bypass-Ventil
Anschlussgröße	1,5"
Funktion	automatische Sperrung des Ausgangs während Rückspülung oder Regeneration
Einsatzbereich	Clack-Zentralsteuerventile und passende Wasseraufbereitungsanlagen
Ansteuerung	über Kommunikationskabel
Anwendung	Enthärtungsanlagen, Filteranlagen, Ionenaustauscheranlagen
Ziel	Vermeidung von Rohwasserabgabe während der Regenerationsphase
Einbindung	passend zur Rohrleitungs- und Ventilgröße prüfen

Lieferumfang

Zum Lieferumfang gehört das Clack No-Bypass-Ventil 1,5" zur Einbindung an passende Clack-Zentralsteuerventile. Die konkrete Anschluss- und Einbausituation sollte vor Bestellung anhand des vorhandenen Ventiltyps und der Anschlussarmatur geprüft werden.

Worauf Sie bei der Auswahl achten sollten

Wichtig ist zuerst die Anschlussgröße des vorhandenen oder geplanten Zentralsteuerventils. Diese Ausführung ist für 1,5"-Anschlüsse vorgesehen. Bei 1"- oder 1,25"-Ventilen müssen die jeweils passenden No-Bypass-Ausführungen verwendet werden.

Zusätzlich muss geklärt werden, ob die Anlage während der Regeneration Wasser liefern muss. Ein No-Bypass-Ventil verhindert die Rohwasserabgabe, stellt aber keine durchgehende Versorgung mit aufbereitetem Wasser sicher. Wenn auch während der Regeneration aufbereitetes Wasser benötigt wird, kann eine Pendel- oder Doppelanlage erforderlich sein.

Bei größeren Anlagen ist außerdem die hydraulische Einbindung wichtig. Rohrleitungsdimension, Ventilanschluss, Druckverlust, Abwasserführung und Anlagensteuerung müssen zusammenpassen.

Grenzen und Hinweise

Das No-Bypass-Ventil erhöht nicht die Anlagenleistung und ersetzt keine zweite Filter- oder Enthärtungsstufe. Es ist eine Absperr- und Zubehörkomponente für den Regenerationsfall.

Bei Anlagen mit kontinuierlichem Wasserbedarf muss geprüft werden, ob eine Einzelanlage mit No-Bypass-Funktion ausreicht oder ob ein Anlagenkonzept mit zwei Drucktanks benötigt wird.
