Einzel Kiesfilter 6,1 m³/h
Zeitgesteuert

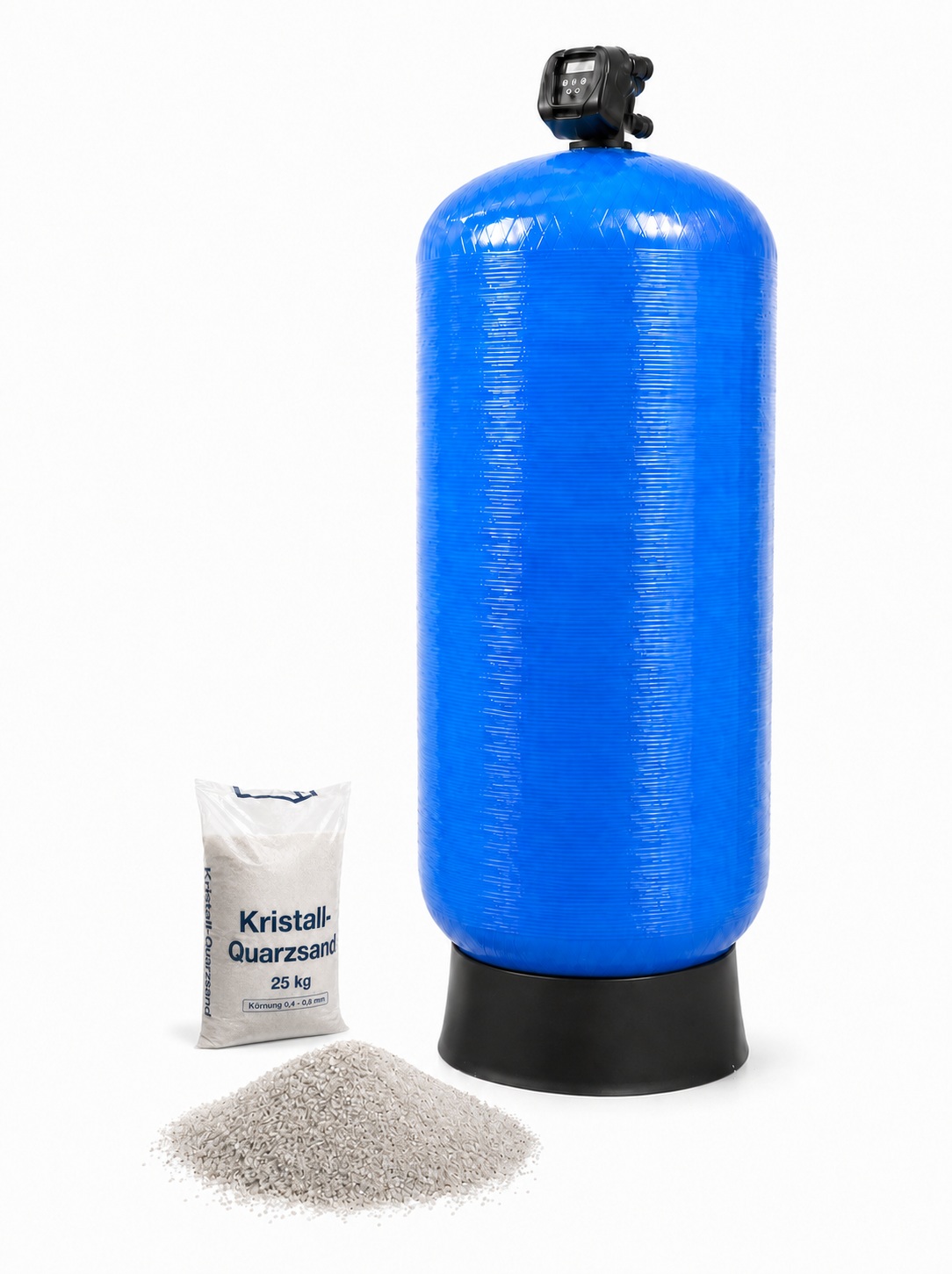

Einzel-Kiesfilter 6,1 m³/h mit zeitgesteuerter Rückspülung

Kiesfilteranlage zur mechanischen Entfernung von Sand, Schluff, Trübstoffen, Schwebstoffen und anderen ungelösten Partikeln aus Wasser und geeigneten Prozessflüssigkeiten. Der Filter ist für Durchflüsse von 2,2 bis maximal 6,1 m³/h ausgelegt.

Mit insgesamt 475 Litern Quarzkies und einem Behälterdurchmesser von 626 mm bietet diese Ausführung ein besonders großes Filterbett. Das mehrschichtige Filtermaterial wird automatisch in einstellbaren Zeitintervallen rückgespült. Die Anlage eignet sich als Vorfilter für größere Wasseraufbereitungsanlagen sowie zur Filtration von Brunnenwasser, Kreislaufwasser, Kühlwasser und Prozesswasser.

Technische Daten

Einsatzbereiche

• Vorfiltration vor größeren Wasseraufbereitungsanlagen

• Entfernung von Sand, Schluff und ungelösten Schmutzpartikeln

• Reduzierung von Trübstoffen und Schwebstoffen

• Filtration von Brunnenwasser

• Reinigung von Kreislauf-, Kühl- und Prozesswasser

• mechanische Vorbehandlung geeigneter Abwässer

Je nach Partikelart, Filterbelastung, Fließgeschwindigkeit und Aufbau des Filterbetts liegt die erreichbare Filterfeinheit typischerweise im Bereich von etwa 10 bis 20 µm.

Aufbau und Funktion

Der Kiesfilter besteht aus einem GFK-Druckbehälter mit einer abgestuften Quarzkiesfüllung. Im Filtrationsbetrieb strömt das Wasser von oben nach unten durch das Filterbett. Ungelöste Partikel lagern sich zwischen den unterschiedlich gekörnten Kiesschichten ab.

Die Filtration erfolgt rein mechanisch beziehungsweise physikalisch. Es werden keine Chemikalien dosiert und das Filtermaterial muss nicht chemisch regeneriert werden.

Die 6,1-m³/h-Ausführung kennzeichnet einen deutlichen Größensprung innerhalb der Einzel-Kiesfilter. Gegenüber dem 4,8-m³/h-Modell stehen ein größerer Behälter, mehr als das doppelte Filtervolumen, ein Clack-WS1,5-Zentralsteuerventil und 1,5″-Anschlüsse zur Verfügung. Dadurch eignet sich das Modell für höhere Durchflüsse und Anwendungen mit größerem Filterbettbedarf.

Automatische zeitgesteuerte Rückspülung

Mit zunehmender Belastung sammeln sich Partikel im Filterbett. Zur Reinigung wird die Fließrichtung umgekehrt und Wasser von unten nach oben durch den Behälter geführt. Das Filterbett wird aufgelockert und die eingelagerte Schmutzfracht über den Abwasseranschluss ausgespült.

Die Rückspülung startet automatisch nach einem eingestellten Zeitintervall. Intervall und Spülzeiten müssen an die tatsächliche Wasserbelastung, die Betriebszeiten und die anfallende Partikelfracht angepasst werden.

Für die Rückspülung muss die Wasserversorgung zuverlässig etwa 7,7 m³/h bei ausreichendem Druck bereitstellen können. Dieser Durchfluss muss bei der Auswahl der Pumpe oder Druckerhöhungsanlage berücksichtigt werden. Pro Rückspülung fallen ungefähr 1,9 m³ Spülwasser an.

Wichtiger Hinweis zum Betrieb während der Rückspülung

Während der Rückspülung kann über den internen Bypass des Zentralsteuerventils ungefiltertes Rohwasser zum Ausgang gelangen. Deshalb darf während dieses Vorgangs hinter dem Kiesfilter kein Wasser entnommen werden.

Kann eine Wasserentnahme während der Rückspülung nicht sicher ausgeschlossen werden, muss eine geeignete Ventil- und Steuerungskonfiguration vorgesehen werden. Die 6,1-m³/h-Ausführung mit IA-Zentralsteuerventil ist für den Anschluss eines Alternator- oder No-Bypass-Ventils vorbereitet. Die erforderlichen Zusatzventile und deren Ansteuerung müssen passend zur gewünschten Betriebsweise ausgewählt werden.

Für eine kontinuierliche Bereitstellung von gefiltertem Wasser ist eine projektbezogen ausgelegte Anlage mit zwei Filterbehältern erforderlich. Dabei kann ein Behälter die Filtration übernehmen, während der zweite Filter rückgespült wird.

Soll die Rückspülung mit Klarwasser statt mit Rohwasser erfolgen, muss die erforderliche hydraulische Umschaltung ebenfalls projektbezogen ausgelegt werden.

Grenzen der Kiesfiltration

Ein Kiesfilter entfernt hauptsächlich ungelöste Bestandteile. Gelöste Stoffe wie Wasserhärte, Salze, Nitrat, Ammonium oder viele organische Verbindungen werden nicht gezielt reduziert.

Für Geruchs-, Chlor- oder adsorbierbare organische Belastungen kann beispielsweise ein Aktivkohlefilter erforderlich sein.

Gelöstes Eisen und Mangan werden durch den Quarzkies nicht unmittelbar entfernt. Diese Stoffe müssen zunächst ausreichend oxidiert und damit in eine filtrierbare Form überführt werden. Für Brunnenwasser mit Eisen- oder Manganbelastung sind deshalb eine Wasseranalyse und eine verfahrenstechnische Prüfung erforderlich.

Der Kiesfilter stellt allein keine Trinkwasserqualität her und ersetzt keine hygienische Absicherung.

Einzel-Kiesfilter im Leistungsvergleich

Die Filtergröße sollte nicht nur nach dem gewünschten Betriebsdurchfluss ausgewählt werden. Entscheidend ist ebenfalls, ob die vorhandene Wasserversorgung die erforderliche Rückspülwassermenge zuverlässig bei ausreichendem Druck bereitstellen kann.

Lieferzustand und Aufstellung

Die einzelnen Komponenten werden nicht zusammengebaut geliefert. Der GFK-Behälter ist bei der Lieferung nicht mit dem Filtermaterial befüllt.

Die Anlage muss senkrecht auf einem ebenen, ausreichend tragfähigen und wasserbeständigen Untergrund aufgestellt werden. Am Aufstellort ist eine Tragfähigkeit von mindestens ca. 475 kg sicherzustellen. Für die Rückspülung ist ein ausreichend dimensionierter Abwasseranschluss erforderlich.

Angaben für die Auslegung

Für eine belastbare Auslegung sind besonders folgende Angaben erforderlich:

• gewünschter Betriebsdurchfluss

• Art und Menge der Partikel oder Trübstoffe

• vorhandene Pumpenleistung bei mindestens 2,5 bar

• verfügbare Rückspülwassermenge

• vorhandener Abwasseranschluss

• tägliche Betriebszeit und Wassermenge

• zulässige Unterbrechung während der Rückspülung

• vorhandene Vor- und Nachbehandlung

• verfügbare Aufstellfläche und Raumhöhe

Auf unserer Homepage finden Sie weitere Informationen zur Funktion und industriellen Auslegung von Kiesfilteranlagen.
