Einzel Kiesfilter 4,8 m³/h
Zeitgesteuert
Art.Nr.: KSFZV140-Z
EUR 1.602,93
Preis netto: EUR 1.347,00
inkl. 19 % USt
Zahlungsweisen
Zeitgesteuert 5
Datenblätter
Produktbeschreibung

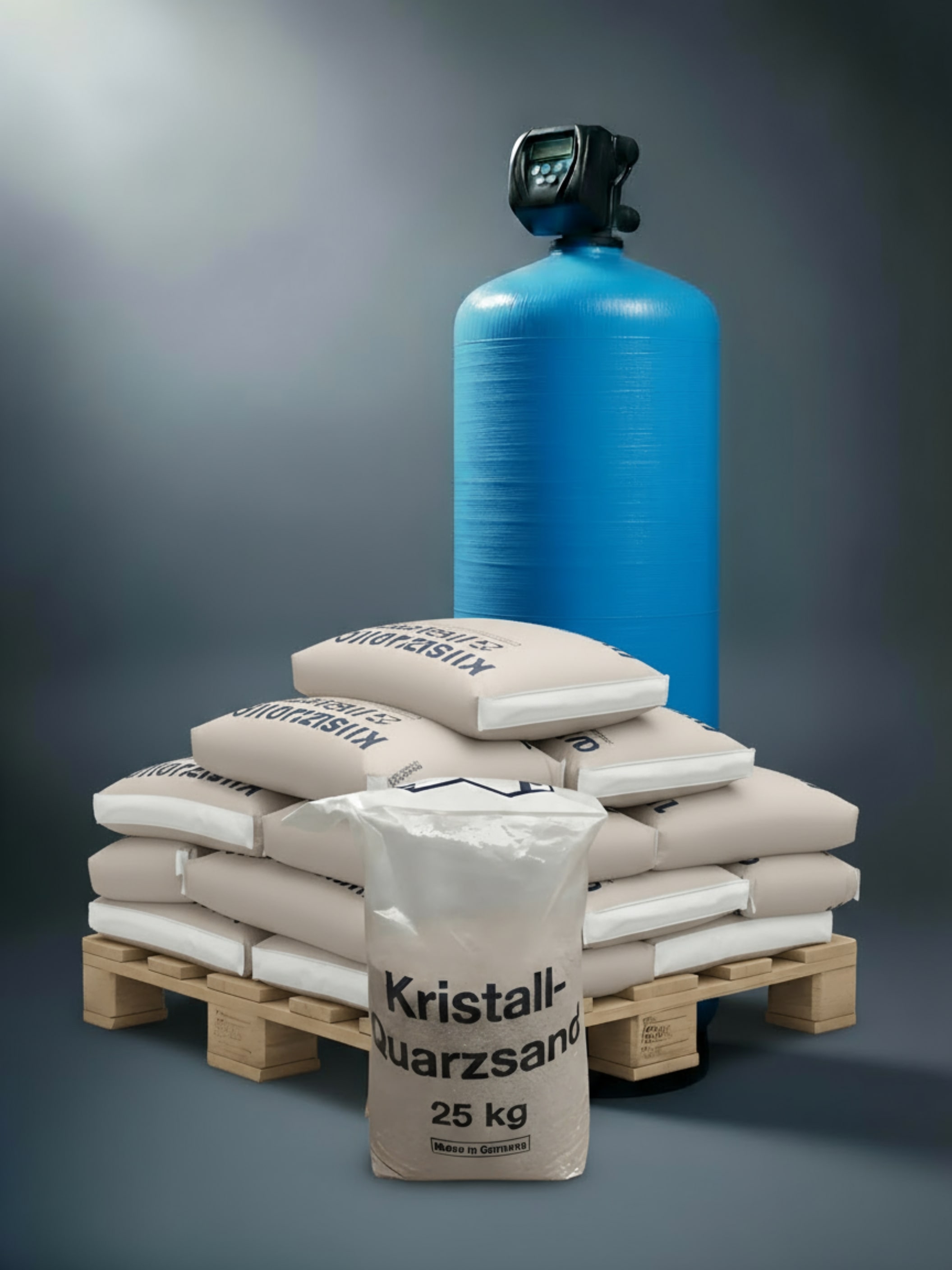

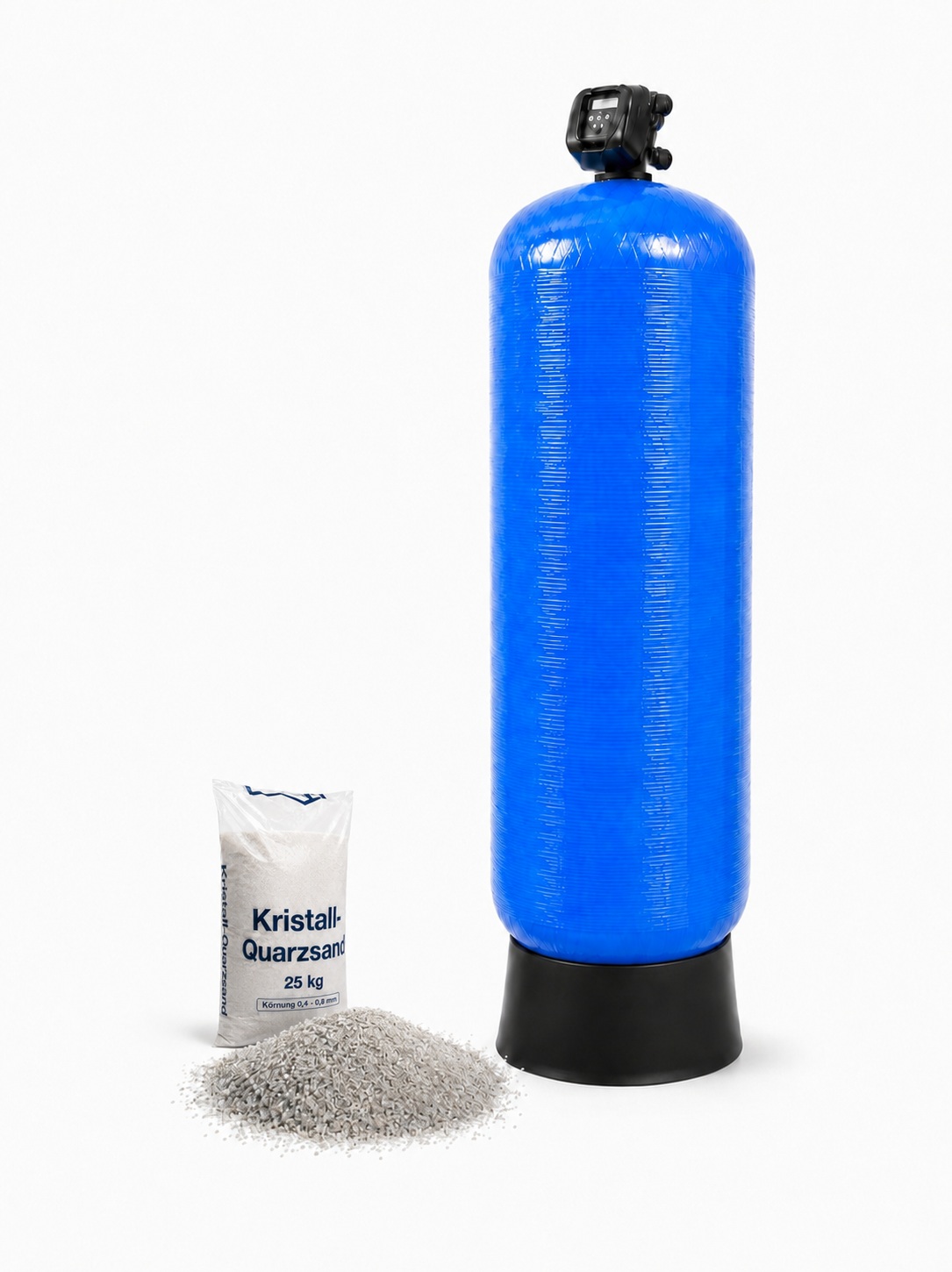

Einzel-Kiesfilteranlage mit zeitgesteuerter Rückspülung für max. 4,8 m³/h
- GFK Drucktank mit Quarzkiesfüllung und Zentralsteuerventil.
- Die Rückspülung erfolgt zeitgesteuert über eine einstellbare Intervallzeit.
Wichtiger Hinweis zum Rückspülen des Kiesfilters
Während der Rückspülung kann Rohwasser am Kiesfilter vorbeiströmen. Es darf deshalb während einer Rückspülung kein Wasser nach dem Kiesfilter entnommen werden. Lässt sich das nicht verhindern müssen sie ein No Bypass Ventil zusätzlich einbauen. Dieses No Bypass Ventil verhindert dann das Rohwasser über den internen Bypass im Zentralsteuerventil während der Rückspülung fließen kann. Möchten sie den Filter mit Klarwasser oder Trinkwasser Rückspülen kann ein Alternator Ventil (3 Wege Ventil) im Eingang vor dem Filter verbaut werden. Dieses Alternator Ventil wird dann bei einer Rückspülung angesteuert.
Die Ventile finden sie in der Kategorie Zubehör im Shop oder hier mit dem Link:
Alternator Ventil und No Bypass Ventil für Clack Zentralsteuerventile
Funktion Kiesfilteranlage
Ein Kiesfilter dient zur Entfernung von ungelösten Feststoffen aus Wasser oder Prozessflüssigkeiten. Er besteht aus einem mit Quarzkies gefüllten GFK Behälter. Bei diesem Kies handelt es sich um gewaschenen Quarzkies mit unterschiedlicher Körnung, aufgebaut als Mehrschichtfilter. Das Wasser strömt von oben nach unten durch einen Behälter. Dabei lagern sich Schmutzpartikel im Kies ab.
Reinigung der Kiesfilteranlage
Um die Funktionsfähigkeit zu gewährleisten muss eine Kiesfilteranlage regelmäßig gereinigt werden. Dazu wird sauberes Wasser oder Prozesswasser von unten nach oben durch den Kiesfilter gespült. Die Rückspülung erfolgt über ein am Behälter montiertes Zentralsteuerventil. Die Rückspülung erfolgt Zeitgesteuert, alle Spülzeiten sind individuell einstellbar.
Anwendungen von Kiesfilteranlagen
Kiesfilteranlagen finden ihre Anwendung unter anderem in der Wasseraufbereitung und in der Abwasseraufbereitung.
Die häufigsten Anwendungen sind:
- Brunnenwasseraufbereitung zur Eisenentfernung und Manganentfernung
- Reinigung von Kreislaufwasser in Kühlwasser und Prozesswasser
- Vorreinigung von Wasseraufbereitungsanlagen
- Entfernung von Schmutzpartikel bis 10-20 µm Filterfeinheit in Flüssigkeiten
Weitere Infomationen können Sie auch auf unserer Homepage entnehmen.
www.schaller-wti.de
Leistungsdaten der Kiesfilteranlage
Durchfluss max. | 4,8 m³/h |
Filterfließgeschwindigkeit bei Durchfluss max. | 20 m/h |
Durchfluss min. | 1,1 m³/h |
Filterfließgeschwindigkeit bei Durchfluss min. | 5 m/h |
Zulaufdruck Rohwasser min./max. | 2,5 - 7 bar |
Betriebstemperatur max. | 35 °C |
Umgebungstemperatur max. | 45 °C |
Spülwassermenge für Rückspülung ca. | 6 m³/h |
Spülwasserbedarf ca. | 1,5 m³ |
Rückspülung | Zeitgesteuert |
Ausstattung Kiesfilter
Druckbehälter Typ | GFK |
Druckbehälter Durchmesser | 555 mm |
Druckbehälter mit Ventil Gesamthöhe ca. | 2.000 mm |
Quarzkies Körnung 1,0 - 3,0 mm | 45 Liter |
Quarzkies Körnung 0,4 - 0,8 mm | 160 Liter |
Zentralsteuerventil | Clack WS1,25 |
Anschlüsse Kiesfilter
Elektrischer Anschluss | 230V/50Hz/60 VA |
Eingangsanschluss Rohwasser | 1,25" BSP innen |
Ausgangsanschluss | 1,25" BSP innen |
Abwasseranschluss min. | 1,5" |
Aufstellfläche Kiesfilter
Länge | 600 mm |
Breite | 800 mm |
Höhe | 2.000 mm |
Tragkraft für Betriebsgewicht ca. | 290 kg |
Die Komponenten sind nicht zusammengebaut und der Behälter ist nicht befüllt.
Bei Leistungen größer als die aufgeführten Kiesfilter erstellen wir Ihnen gerne ein individuelles Angebot.
Wir bieten Ihnen auch eine kostengünstige Montage und Inbetriebnahme Ihrer gewünschten Kiesfilteranlage an.
