Einzel Kiesfilter 9,5 m³/h
Zeitgesteuert

Einzel-Kiesfilter 9,5 m³/h mit zeitgesteuerter Rückspülung

Große Kiesfilteranlage zur mechanischen Entfernung von Sand, Schluff, Trübstoffen, Schwebstoffen und anderen ungelösten Partikeln aus Wasser und geeigneten Prozessflüssigkeiten. Der Filter ist für Durchflüsse von 2,4 bis maximal 9,5 m³/h ausgelegt.

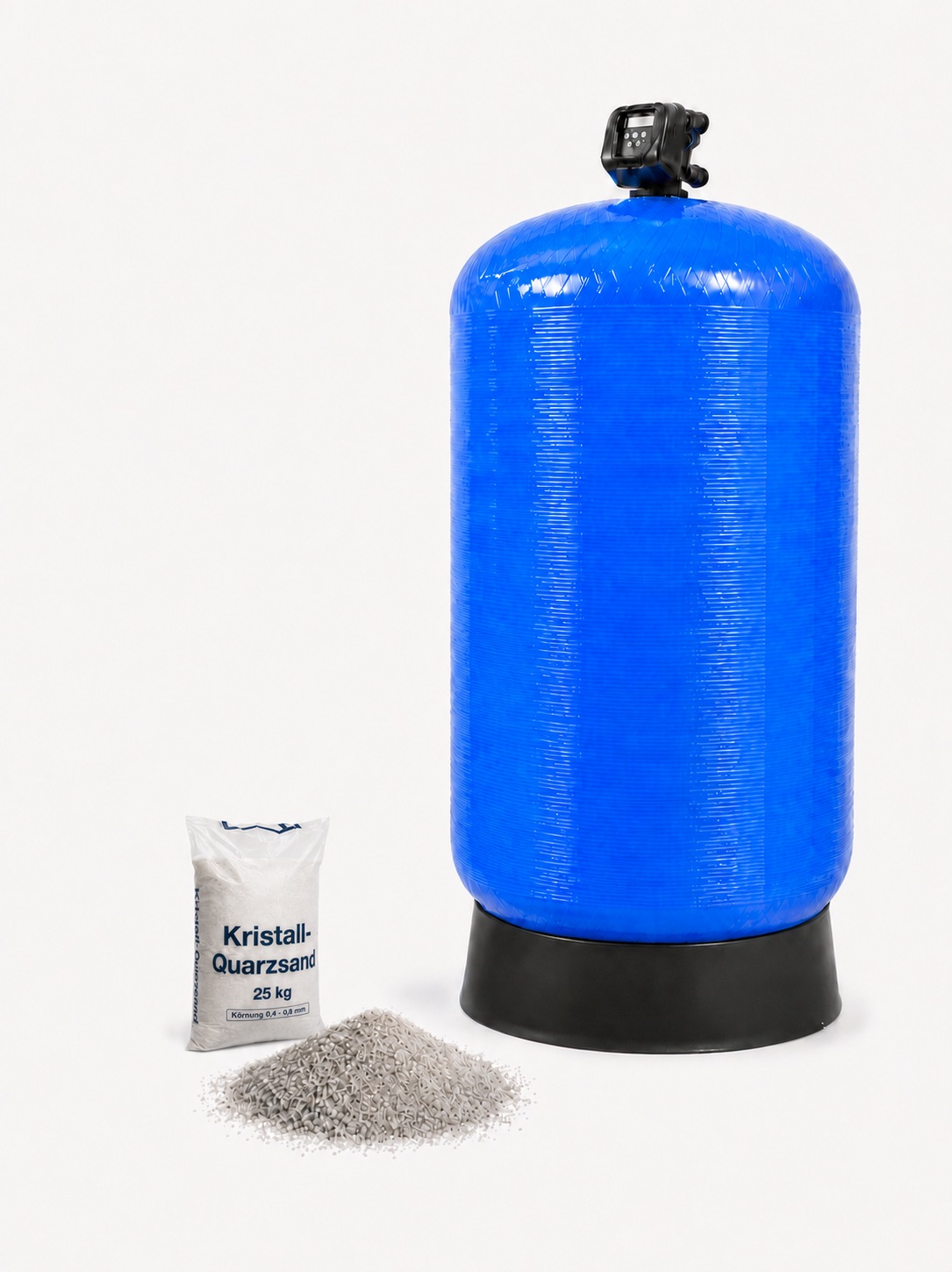

Der GFK-Druckbehälter mit 778 mm Durchmesser bietet einen großen Filterquerschnitt für höhere Betriebsdurchflüsse. Das mehrschichtige Filterbett mit insgesamt 375 Litern Quarzkies wird automatisch in einstellbaren Zeitintervallen rückgespült. Die Anlage eignet sich insbesondere als Vorfilter für größere Wasseraufbereitungsanlagen sowie zur Filtration von Brunnenwasser, Kreislaufwasser, Kühlwasser und Prozesswasser.

Technische Daten

Einsatzbereiche

• Vorfiltration vor größeren Wasseraufbereitungsanlagen

• Entfernung von Sand, Schluff und ungelösten Schmutzpartikeln

• Reduzierung von Trübstoffen und Schwebstoffen

• Filtration von Brunnenwasser

• Reinigung von Kreislauf-, Kühl- und Prozesswasser

• mechanische Vorbehandlung geeigneter Abwässer

• industrielle Anwendungen mit höheren Betriebsdurchflüssen

Je nach Partikelart, Filterbelastung, Fließgeschwindigkeit und Aufbau des Filterbetts liegt die erreichbare Filterfeinheit typischerweise im Bereich von etwa 10 bis 20 µm.

Aufbau und Funktion

Der Kiesfilter besteht aus einem GFK-Druckbehälter mit einer abgestuften Quarzkiesfüllung. Im Filtrationsbetrieb strömt das Wasser von oben nach unten durch das Filterbett. Ungelöste Partikel lagern sich zwischen den unterschiedlich gekörnten Kiesschichten ab.

Die Filtration erfolgt rein mechanisch beziehungsweise physikalisch. Es werden keine Chemikalien dosiert und das Filtermaterial muss nicht chemisch regeneriert werden.

Die 9,5-m³/h-Ausführung besitzt den größten Filterquerschnitt innerhalb der regulären Einzel-Kiesfilter. Gegenüber dem kleineren 6,1-m³/h-Modell ermöglicht der Behälterdurchmesser von 778 mm einen deutlich höheren Betriebsdurchfluss. Die Anlage ist damit für größere Vorfiltrations- und Prozesswasseranwendungen vorgesehen, bei denen ein einzelner Filterbehälter ausreicht.

Automatische zeitgesteuerte Rückspülung

Mit zunehmender Belastung sammeln sich Partikel im Filterbett. Zur Reinigung wird die Fließrichtung umgekehrt und Wasser von unten nach oben durch den Behälter geführt. Dadurch wird das Filterbett aufgelockert und die eingelagerte Schmutzfracht über den Abwasseranschluss ausgespült.

Die Rückspülung startet automatisch nach einem eingestellten Zeitintervall. Intervall und Spülzeiten müssen an die tatsächliche Wasserbelastung, die Betriebszeiten und die anfallende Partikelfracht angepasst werden.

Für die Rückspülung muss die Wasserversorgung zuverlässig etwa 12 m³/h bei ausreichendem Druck bereitstellen können. Dieser hohe Durchfluss muss bei der Auswahl der Pumpe, Druckerhöhungsanlage und Rohrleitungsdimension berücksichtigt werden. Pro Rückspülung fallen ungefähr 3 m³ Spülwasser an.

Auch der Abwasseranschluss muss die Rückspülwassermenge ohne unzulässigen Rückstau aufnehmen können.

Wichtiger Hinweis zum Betrieb während der Rückspülung

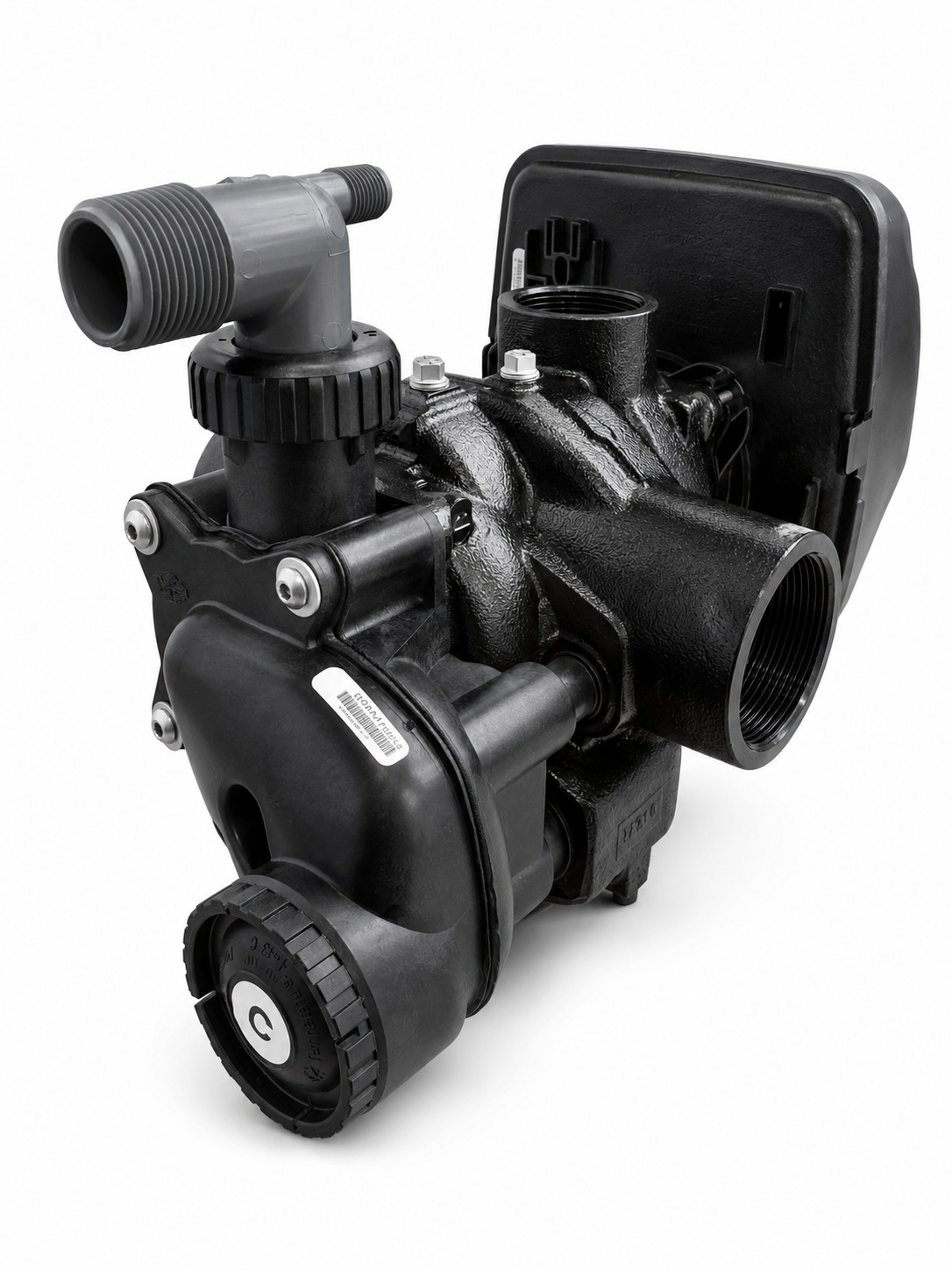

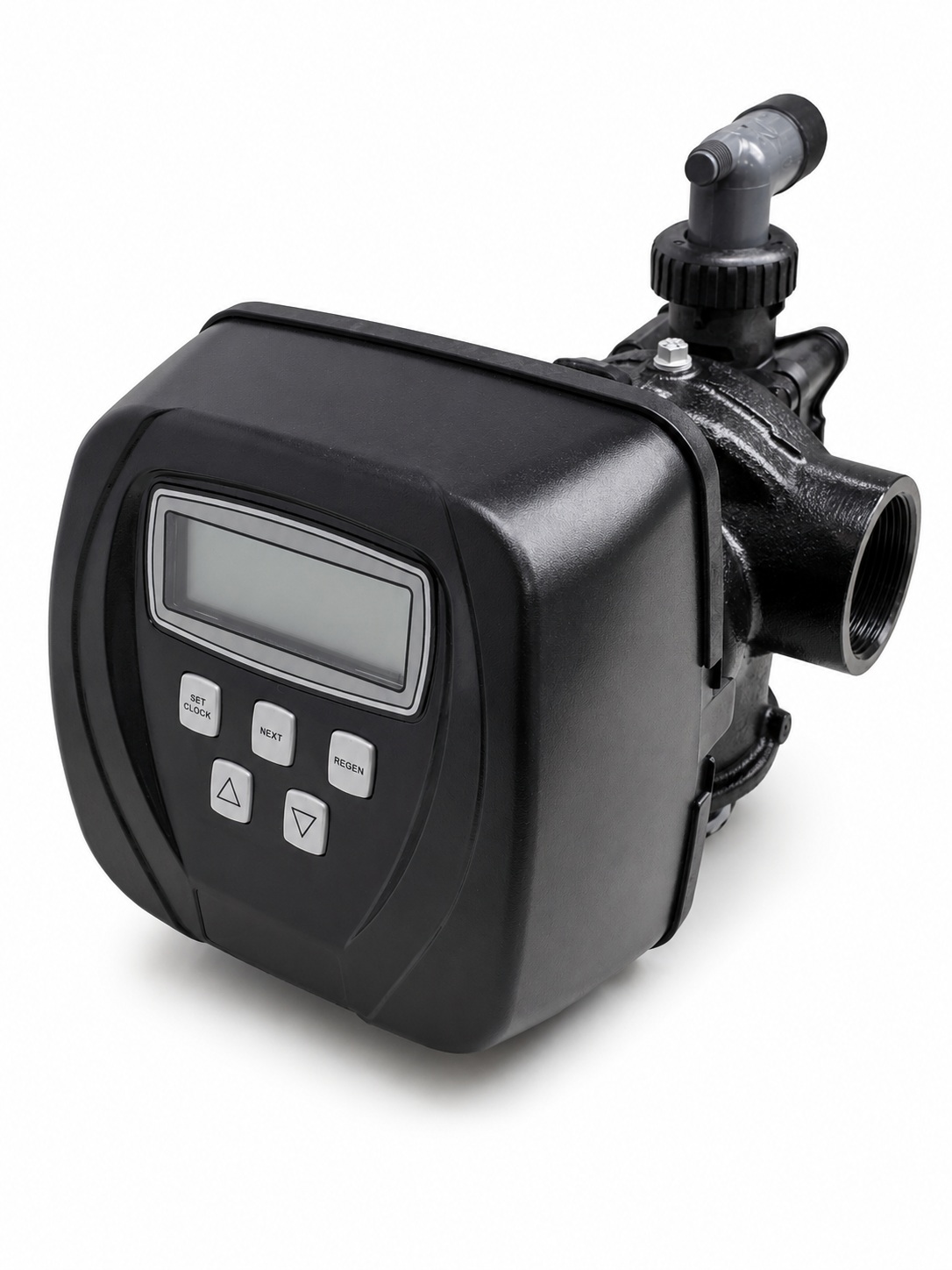

Während der Rückspülung kann über den internen Bypass des Zentralsteuerventils ungefiltertes Rohwasser zum Ausgang gelangen. Deshalb darf während dieses Vorgangs hinter dem Kiesfilter kein Wasser entnommen werden.

Kann eine Wasserentnahme während der Rückspülung nicht sicher ausgeschlossen werden, lässt sich am Ausgang ein Clack No-Bypass-Ventil 1,5″ einsetzen. Das Ventil sperrt den Ausgang während der Rückspülung und verhindert dadurch die Abgabe von ungefiltertem Rohwasser. Währenddessen steht jedoch kein gefiltertes Wasser zur Verfügung.

Soll der Filter mit Klar-, Stadt- oder Trinkwasser statt mit Rohwasser rückgespült werden, kann am Eingang ein Clack Alternator-Ventil 1,5″ zur automatischen Umschaltung der Wasserquelle eingesetzt werden.

An das Standard-Zentralsteuerventil kann nur eine zusätzliche Clack-Komponente angeschlossen werden. Werden gleichzeitig eine Klarwasserumschaltung am Eingang und eine Ausgangssperre benötigt, ist der Einzel-Kiesfilter 9,5 m³/h mit IA-Zentralsteuerventil vorgesehen.

Die Zusatzventile gehören nicht automatisch zum Lieferumfang und müssen passend zur gewünschten Anlagenfunktion ausgewählt werden.

Kontinuierliche Wasserbereitstellung

Das No-Bypass-Ventil verhindert während der Rückspülung zwar die Abgabe von Rohwasser, stellt in dieser Zeit jedoch kein gefiltertes Wasser bereit.

Wird auch während der Rückspülung kontinuierlich gefiltertes Wasser benötigt, muss eine Anlage mit zwei Filterbehältern projektbezogen ausgelegt werden. Dabei übernimmt ein Filter die Versorgung, während der andere rückgespült wird. Eine direkte Kommunikation zwischen zwei einzelnen Zentralsteuerventilen ist nicht möglich.

Grenzen der Kiesfiltration

Ein Kiesfilter entfernt hauptsächlich ungelöste Bestandteile. Gelöste Stoffe wie Wasserhärte, Salze, Nitrat, Ammonium oder viele organische Verbindungen werden nicht gezielt reduziert.

Für Geruchs-, Chlor- oder adsorbierbare organische Belastungen kann beispielsweise ein Aktivkohlefilter erforderlich sein.

Gelöstes Eisen und Mangan werden durch den Quarzkies nicht unmittelbar entfernt. Diese Stoffe müssen zunächst ausreichend oxidiert und damit in eine filtrierbare Form überführt werden. Für Brunnenwasser mit Eisen- oder Manganbelastung sind deshalb eine Wasseranalyse und eine verfahrenstechnische Prüfung erforderlich.

Der Kiesfilter stellt allein keine Trinkwasserqualität her und ersetzt keine hygienische Absicherung.

Einzel-Kiesfilter im Leistungsvergleich

Die Filtergröße sollte nicht allein nach dem gewünschten Betriebsdurchfluss ausgewählt werden. Entscheidend ist ebenfalls, ob die vorhandene Wasserversorgung die erforderliche Rückspülwassermenge zuverlässig bei ausreichendem Druck bereitstellen kann.

Lieferzustand und Aufstellung

Die einzelnen Komponenten werden nicht zusammengebaut geliefert. Der GFK-Behälter ist bei der Lieferung noch nicht mit dem Filtermaterial befüllt.

Die Anlage muss senkrecht auf einem ebenen, ausreichend tragfähigen und wasserbeständigen Untergrund aufgestellt werden. Am Aufstellort ist eine Tragfähigkeit von mindestens ca. 500 kg sicherzustellen. Für Wartungsarbeiten und die Montage des Zentralsteuerventils muss oberhalb und neben der Anlage ausreichend Freiraum vorhanden sein.

Für die Rückspülung ist ein ausreichend dimensionierter, rückstaufreier Abwasseranschluss erforderlich.

Angaben für die Auslegung

Für eine belastbare Auslegung sind besonders folgende Angaben erforderlich:

• gewünschter Betriebsdurchfluss

• Art und Menge der Partikel oder Trübstoffe

• vorhandene Pumpenleistung bei mindestens 2,5 bar

• verfügbare Rückspülwassermenge von ca. 12 m³/h

• vorhandener Abwasseranschluss und dessen Aufnahmeleistung

• gewünschte Rückspülwasserquelle

• tägliche Betriebszeit und Wassermenge

• zulässige Unterbrechung während der Rückspülung

• erforderliche Ventilfunktion am Ein- oder Ausgang

• vorhandene Vor- und Nachbehandlung

• verfügbare Aufstellfläche und Raumhöhe

Auf unserer Homepage finden Sie weitere Informationen zur Funktion und industriellen Auslegung von Kiesfilteranlagen.
